自動車生産ライン関連
Automotive Factory Products
自動車生生産工場内の「溶接領域搬送ライン」「組立領域搬送ライン」「塗装領域搬送ライン」設備の部材となります。
製造ラインのエリア毎に分けて納入しました。
製品群によって「日本国内製作」と「中国製作」に分けて、
同じ現場に納入しました。
搬送用ハンガーレール部材
Hunger Rail Parts
日本製作 → 自動車工場納入
落下防止ガード / 点検回廊
Screen Guard / Cat Walk
中国製作 → 日本港 → 自動車工場直納
落下防止ガードの概要
鋼材：SS400 / Q235B
C80×43×5 / L63×63×6 / L50×50×6 Ex-Metal / 縞板
加工：切断 / 曲げ / 孔明け / 溶接 / 塗装
パネル外寸(標準)：W1200mm × H80mm × L`4900mm
最大単重：約580kg/台
製作実績
■ GM Brasil (General Motors Brasil工場)
製造工場：中国(浪速産業協力工場)
製造数量(実績)：約90トン(40FHC×約5VAN)
中国工場出荷 → FOB上海港でお客様引渡
→ Rio Grand港(ブラジル)入港
→ GM Brasil工場納入
■HONDA寄居工場
日本(浪速産業/協力工場)
製造重量(実績)：約1,500トン
大阪工場出荷 → 埼玉県寄居市現場納入
中国(浪速産業協力工場)
製造重量(実績)：約800トン(40FHC×約45VAN)
中国工場出荷 → 上海出港
→ 横浜港入港 → 輸入通関/DEVAN
→ トレーラー(20t車)にて埼玉県寄居市現場納入
※ 約300トン：標準品
約500トン：特殊サイズ(多品種小ロット)

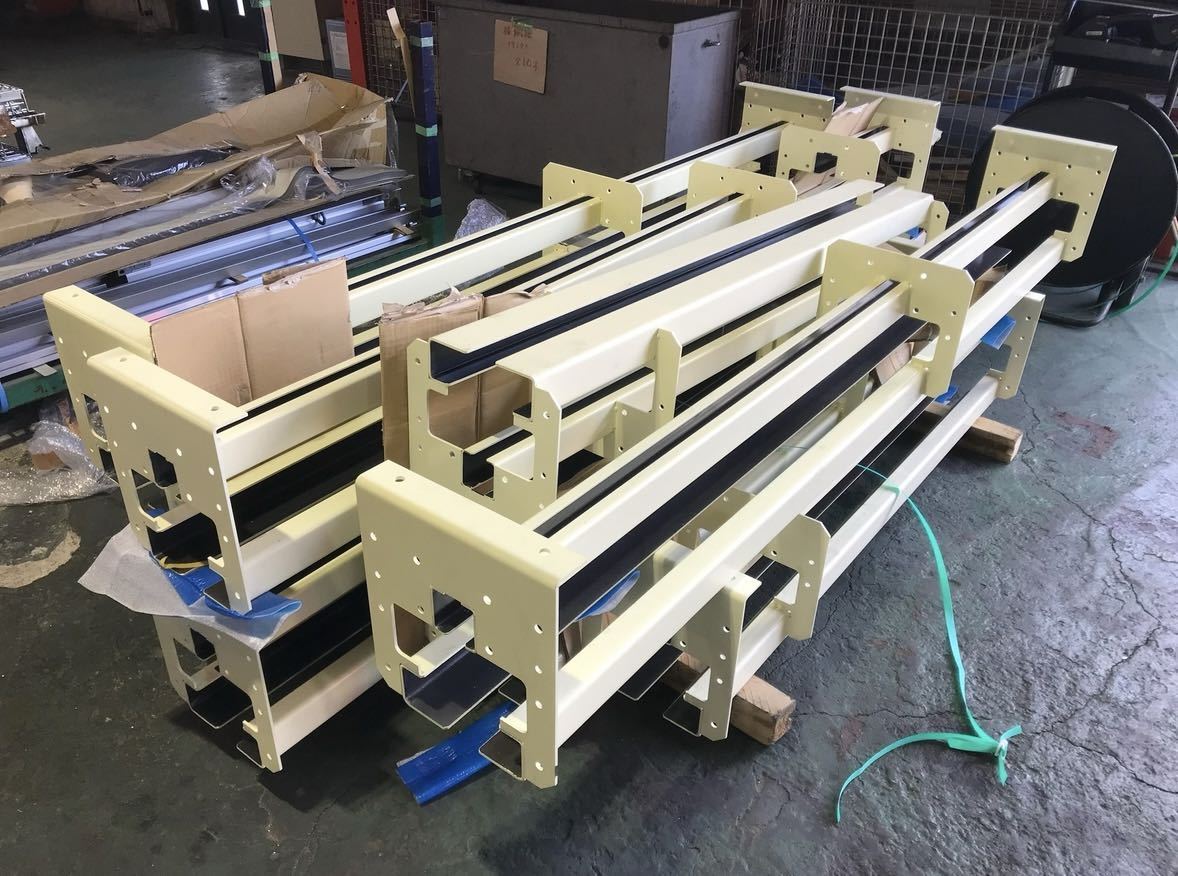

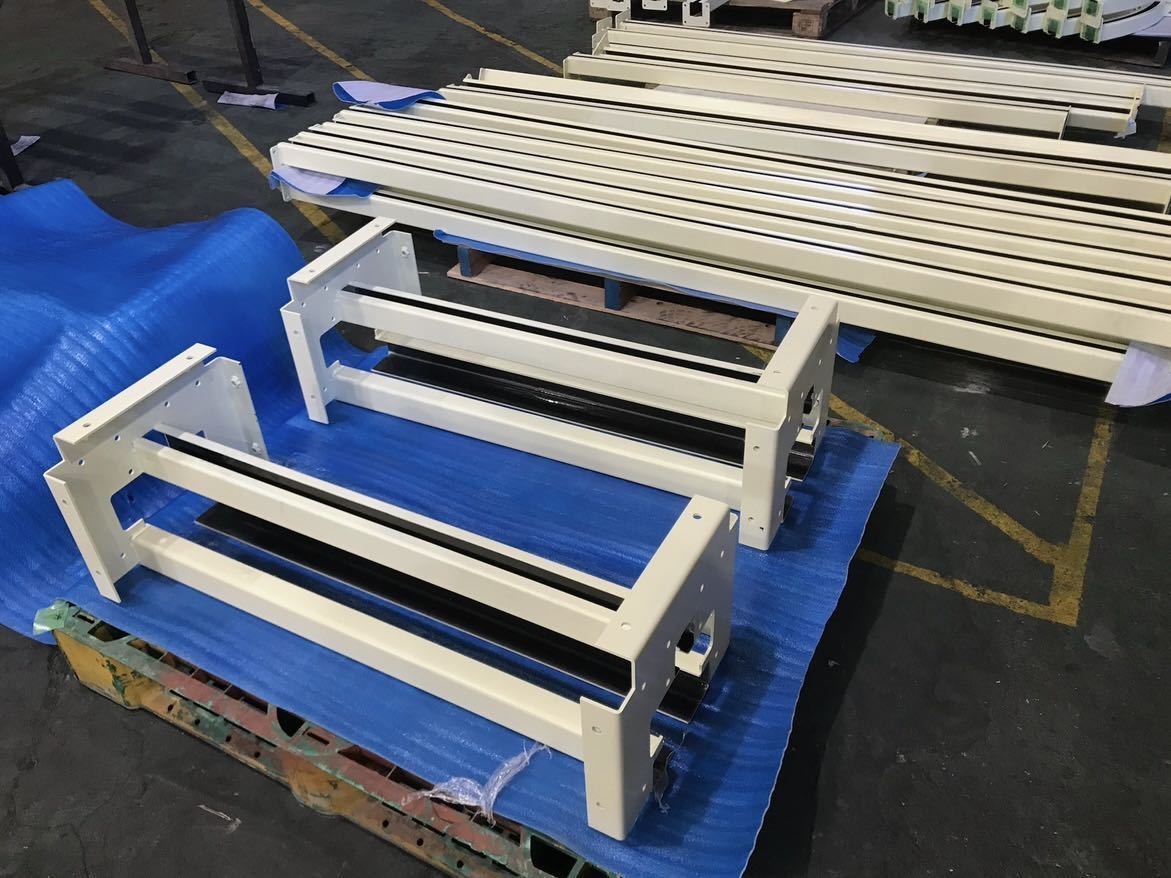

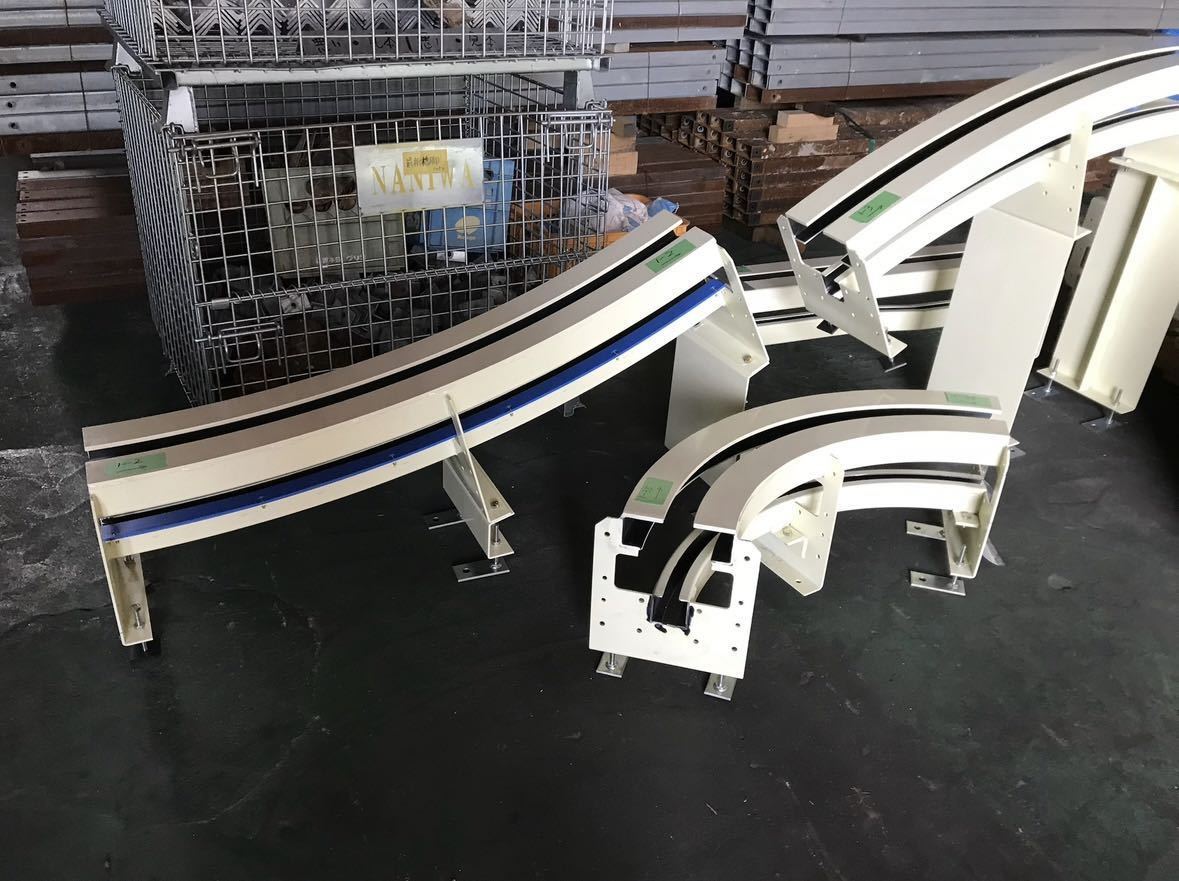

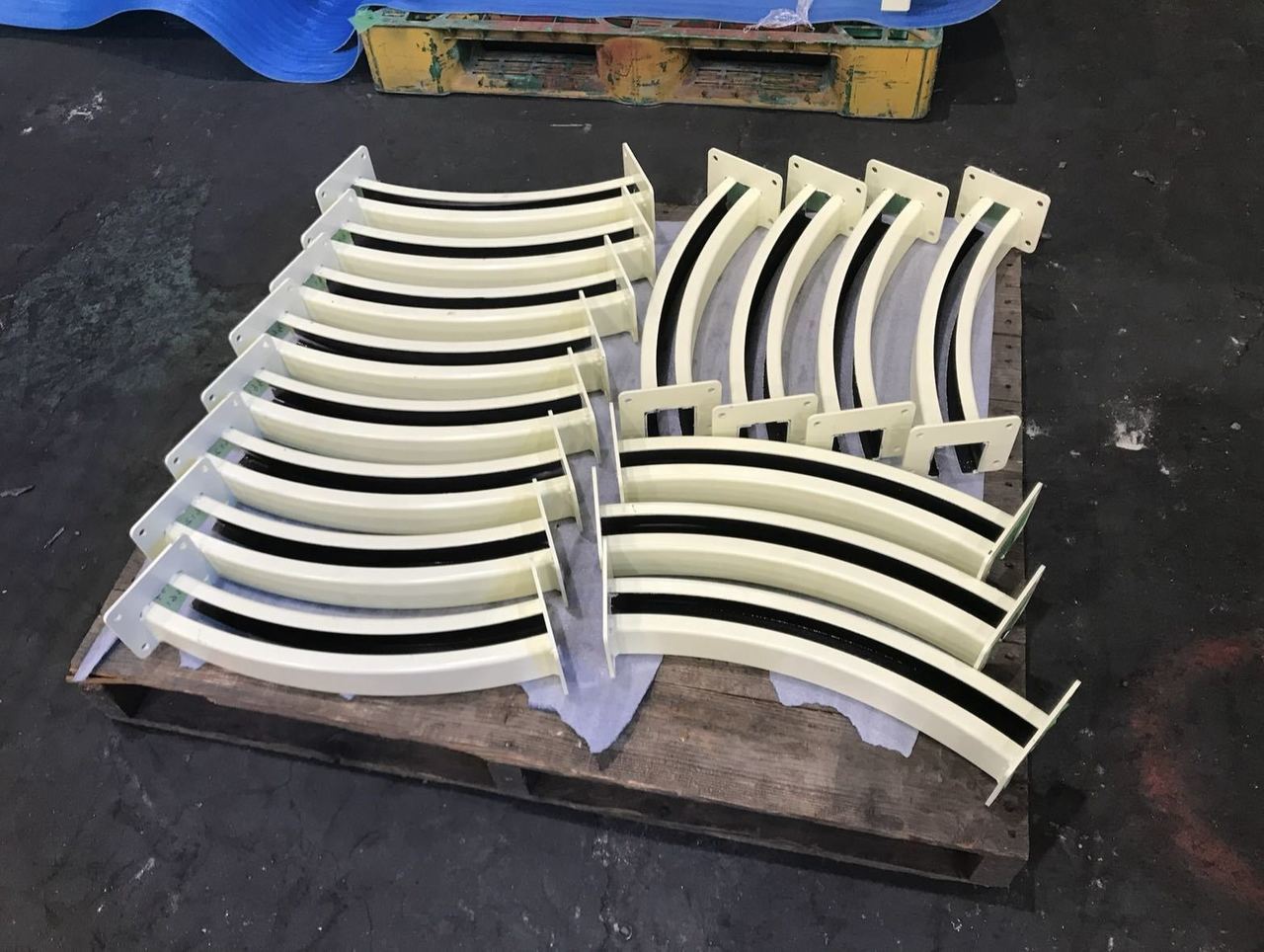

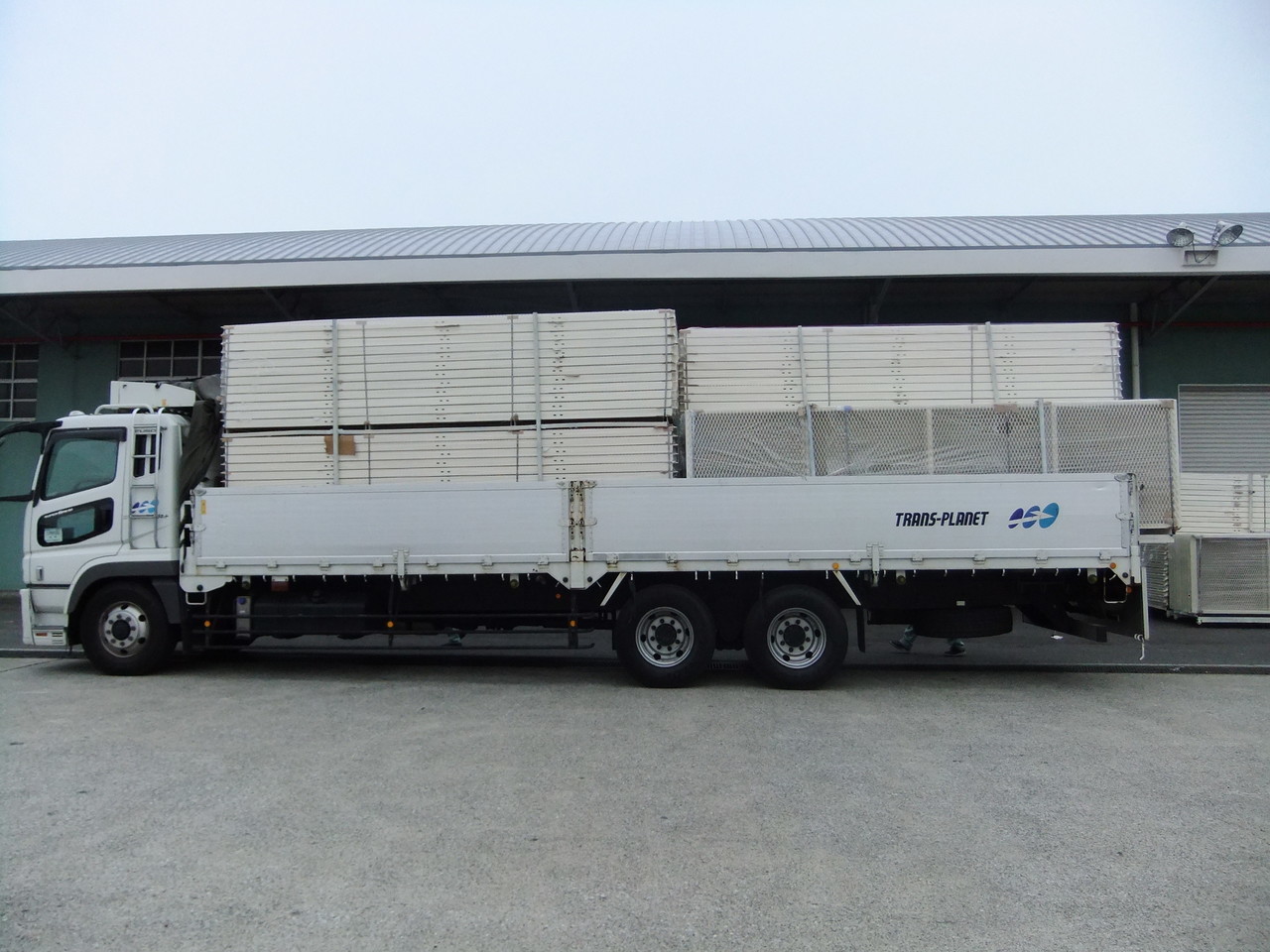

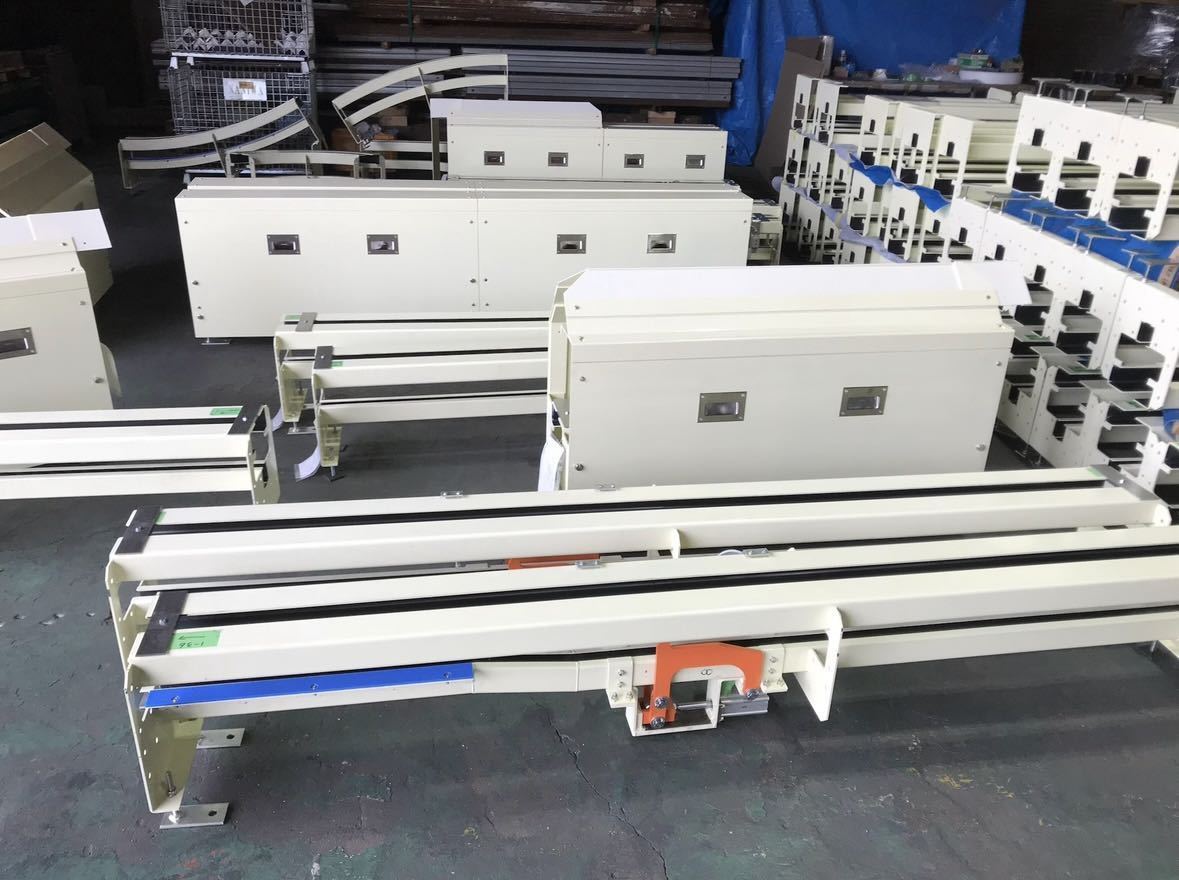

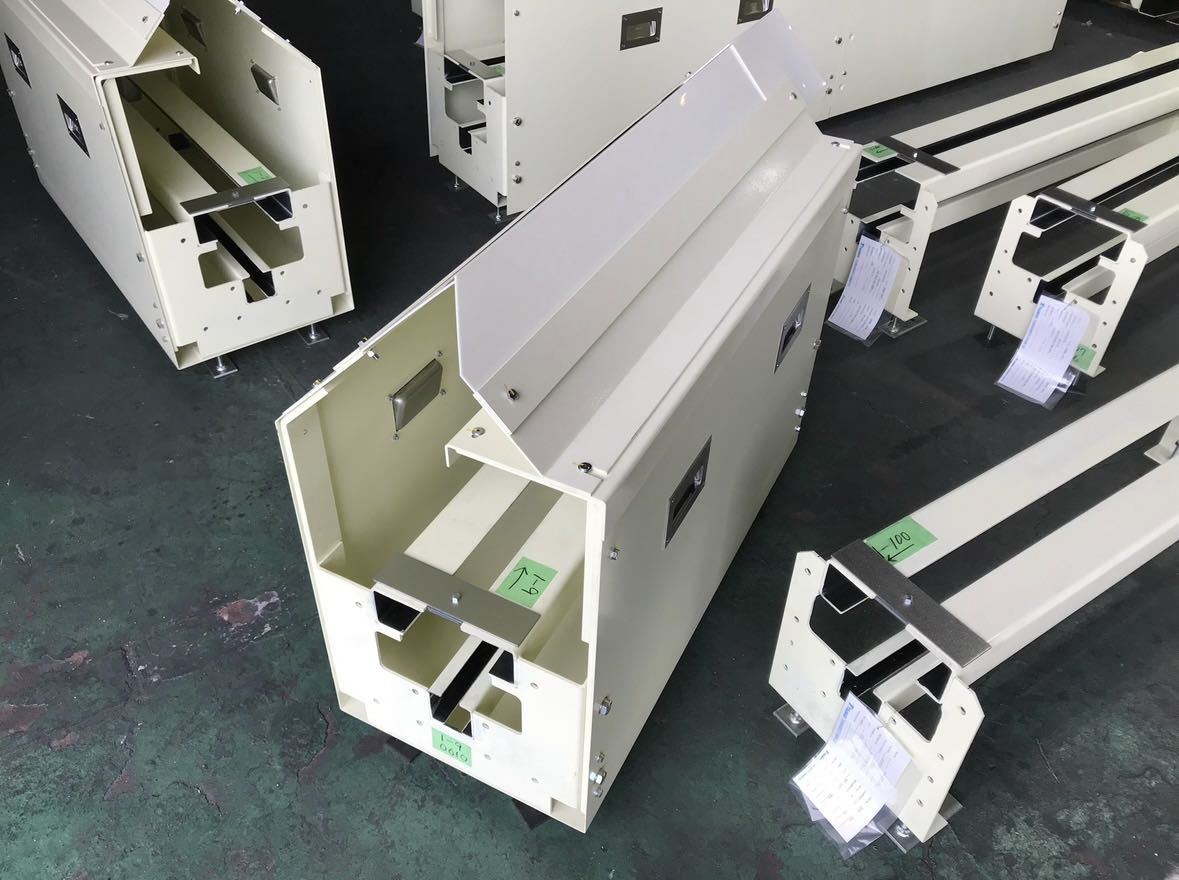

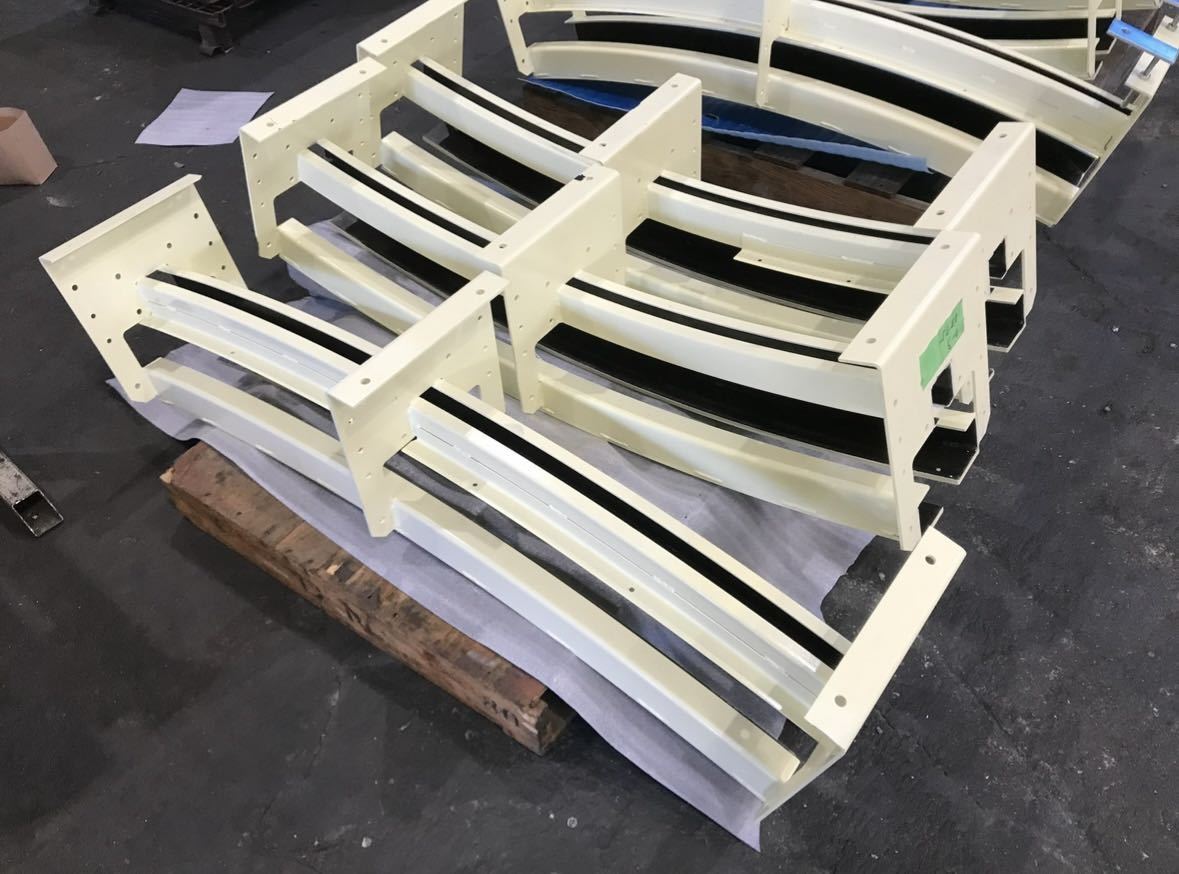

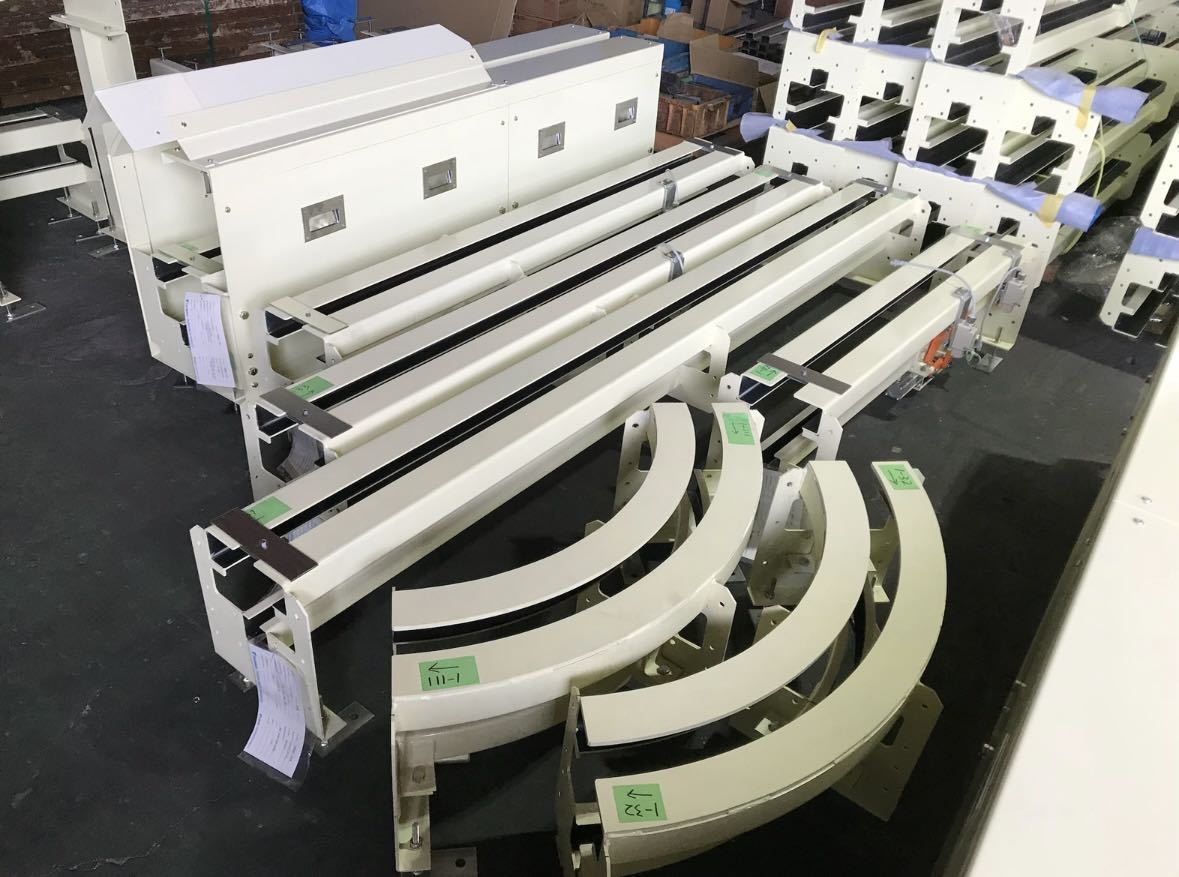

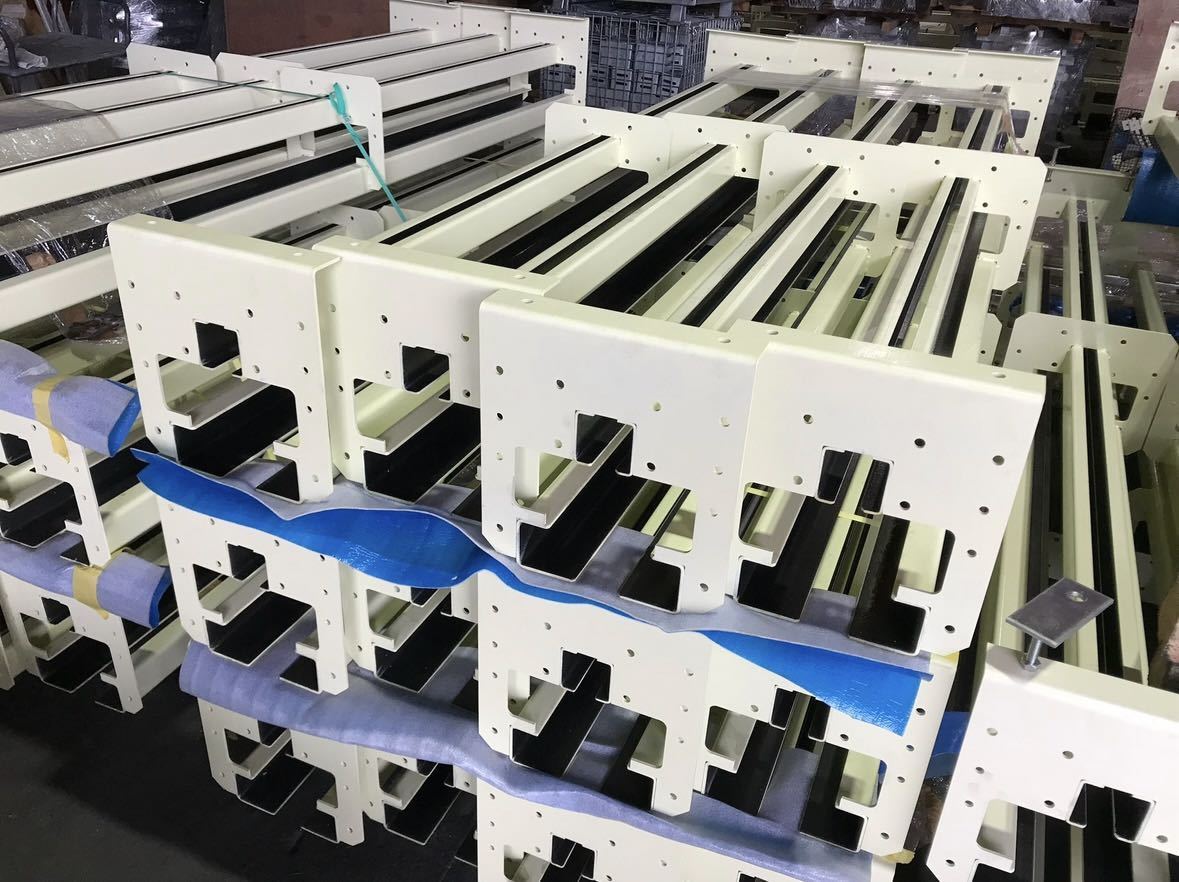

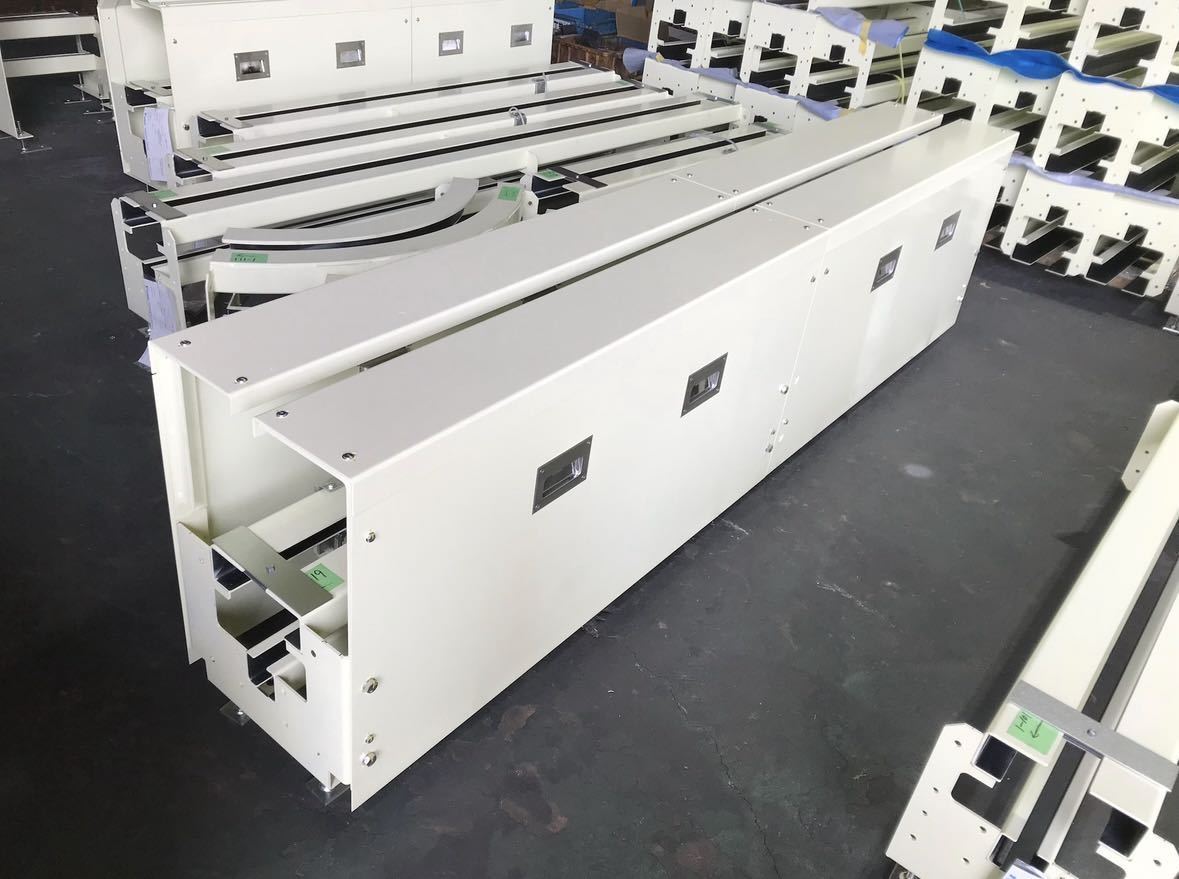

搬送用ハンガーレール部材(日本製)

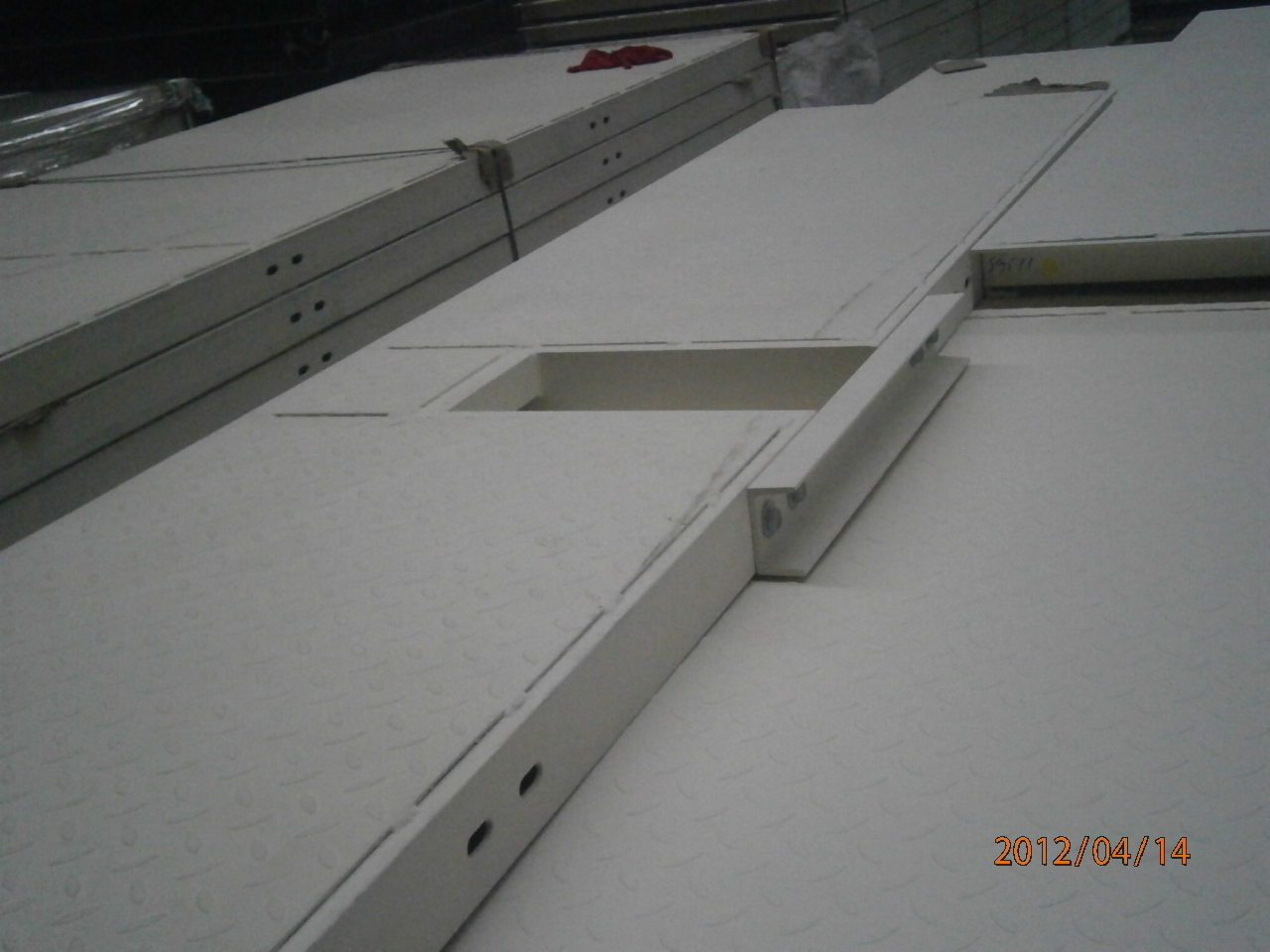

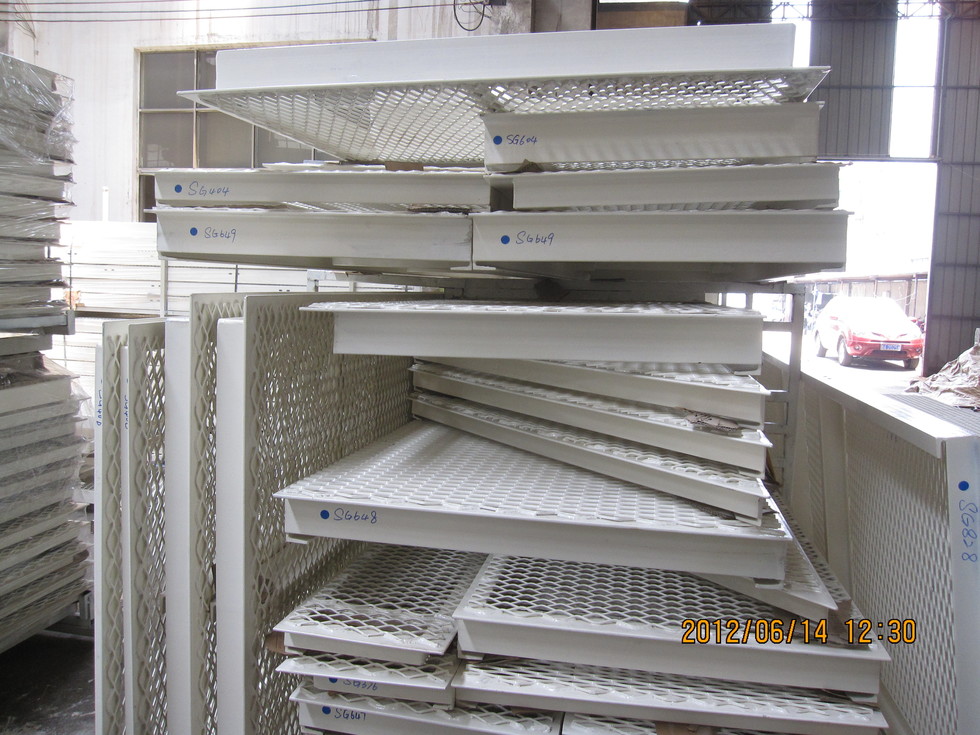

落下防止ガード/点検回廊 (中国製)
製造 / 品質管理/現地納入

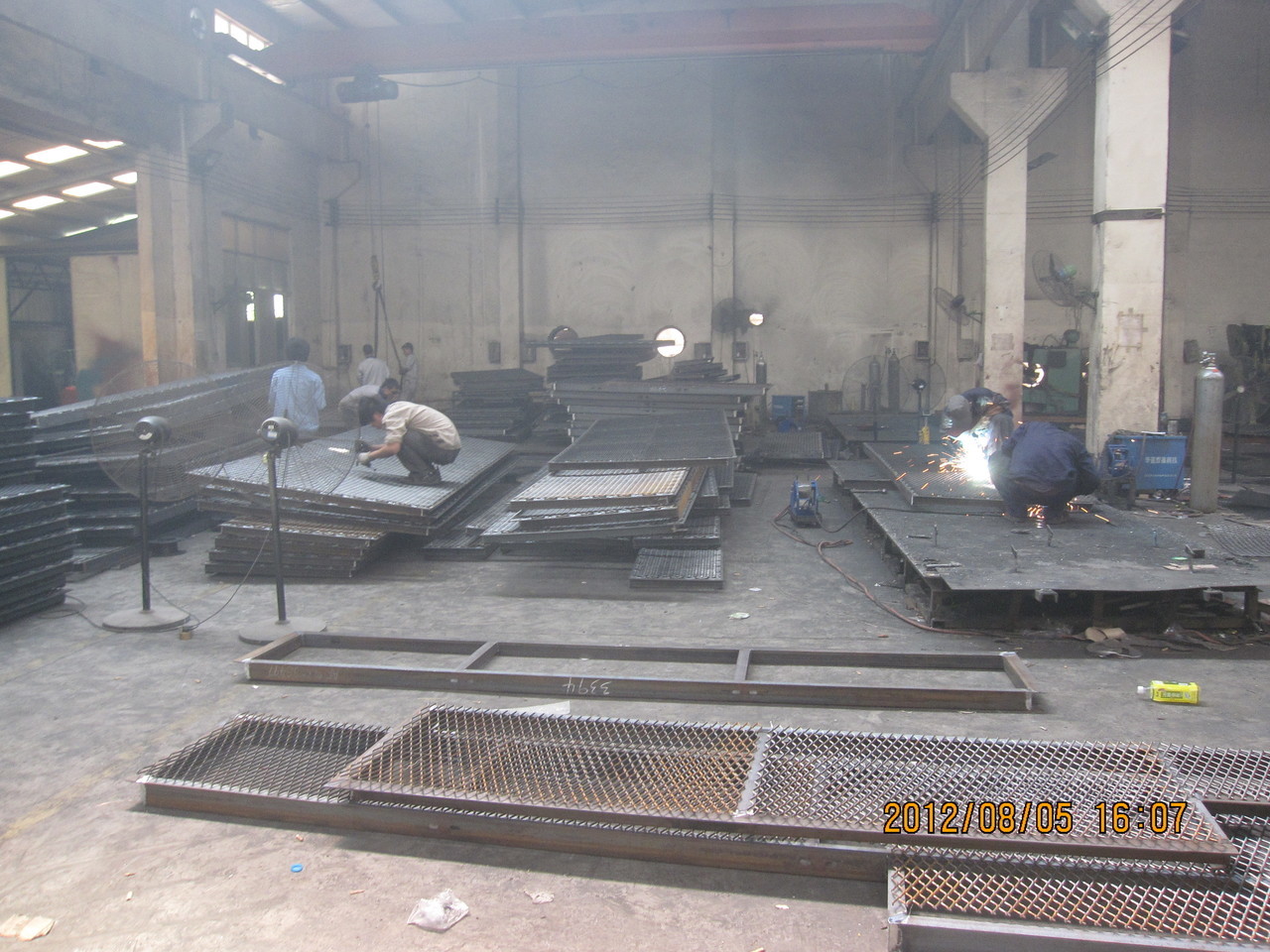

溶接工場
直線度(歪み無し確認)

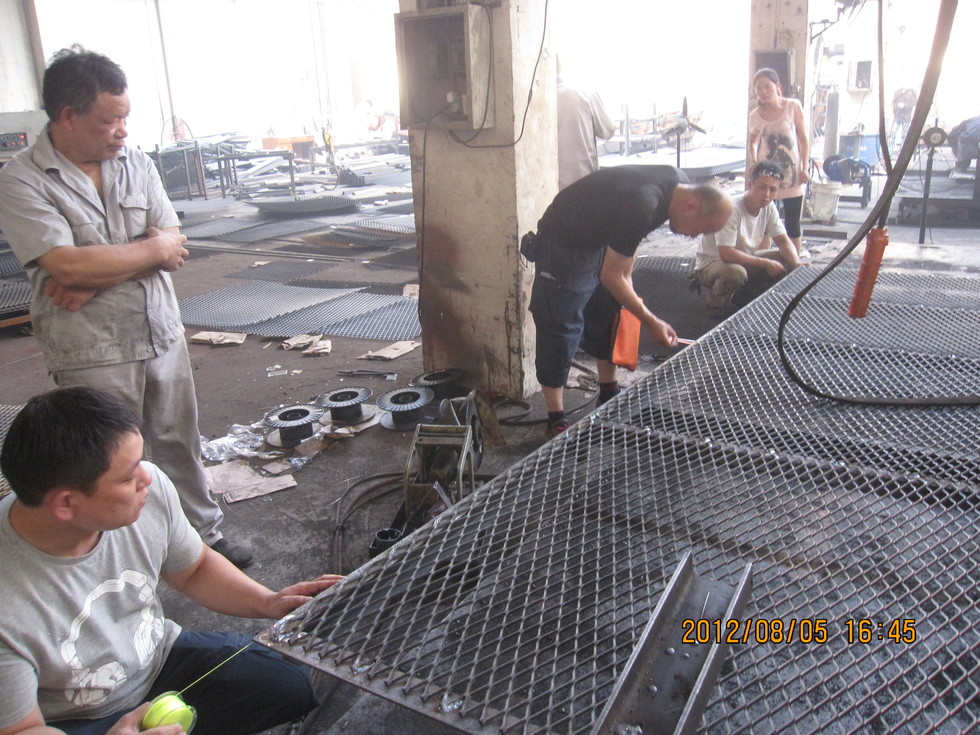

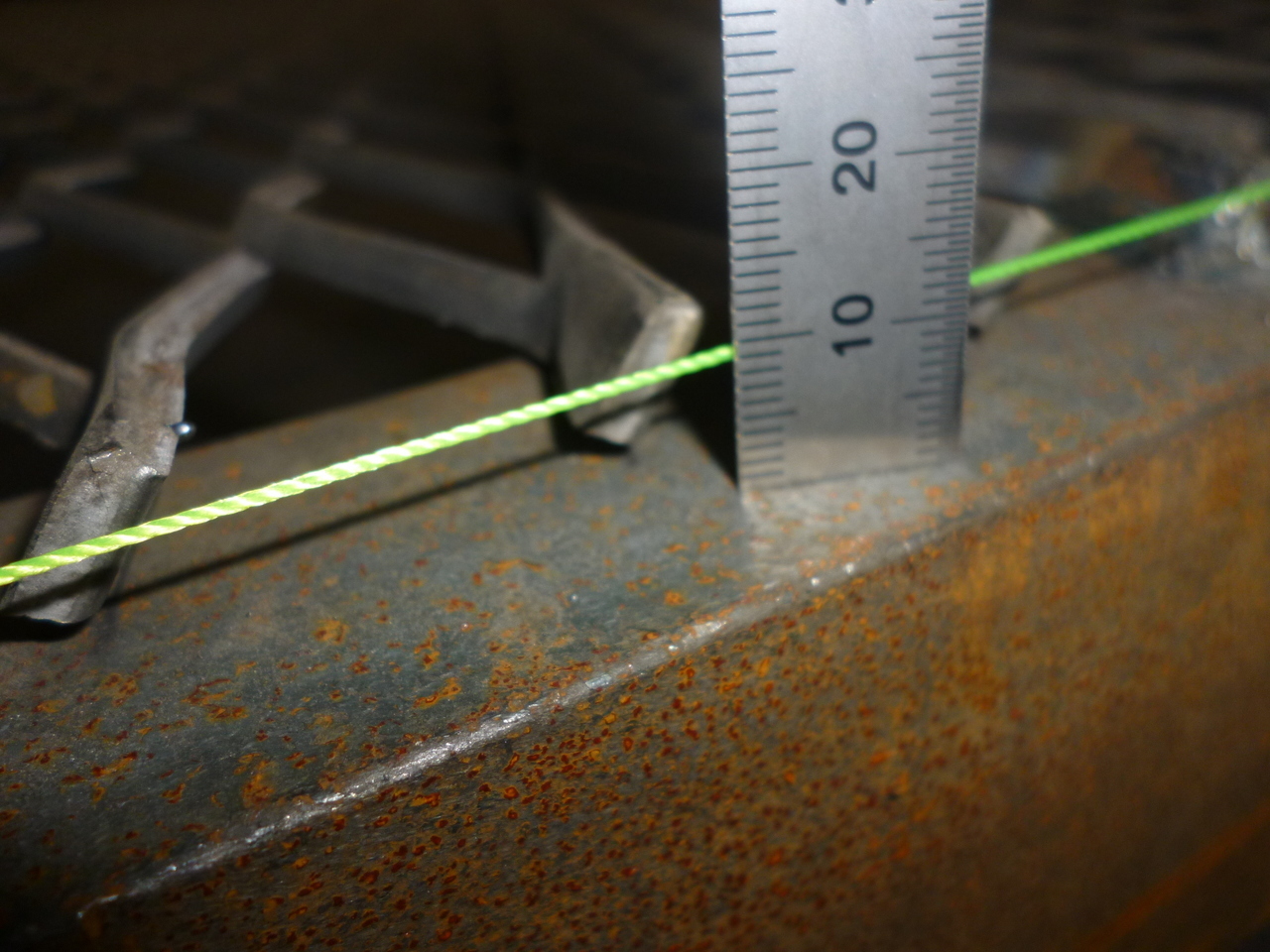

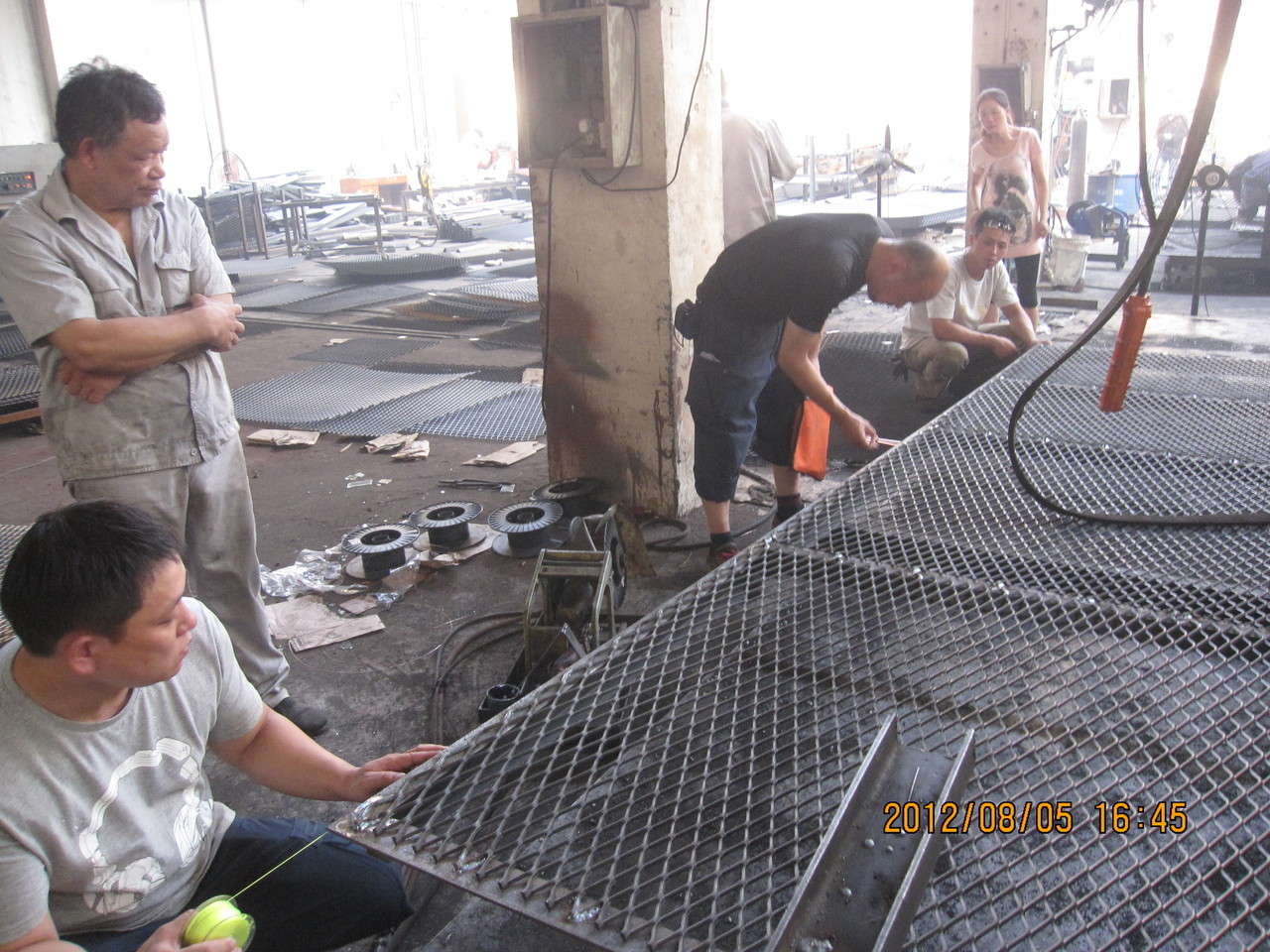

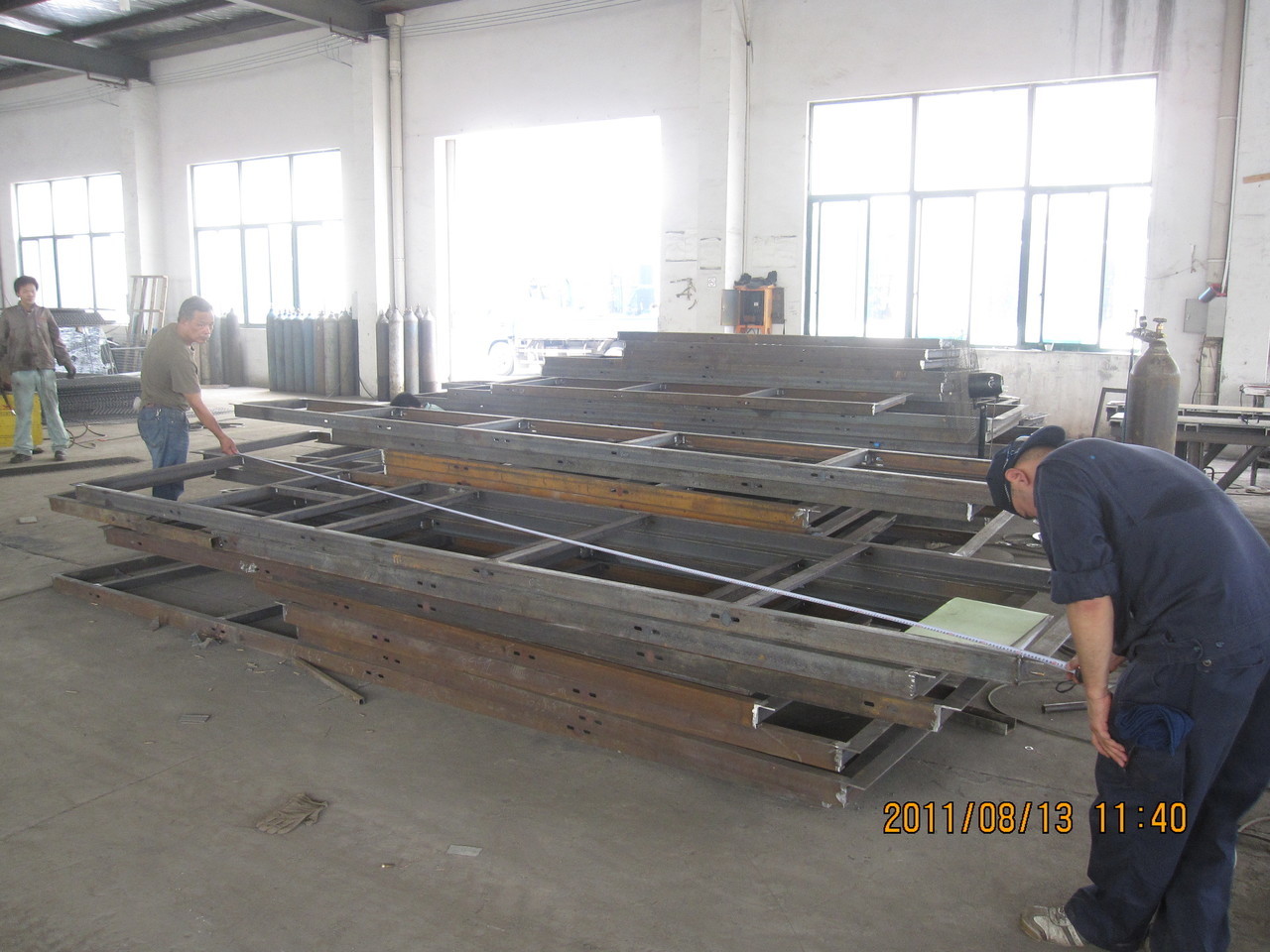

直線度検査(糸引張りによる)

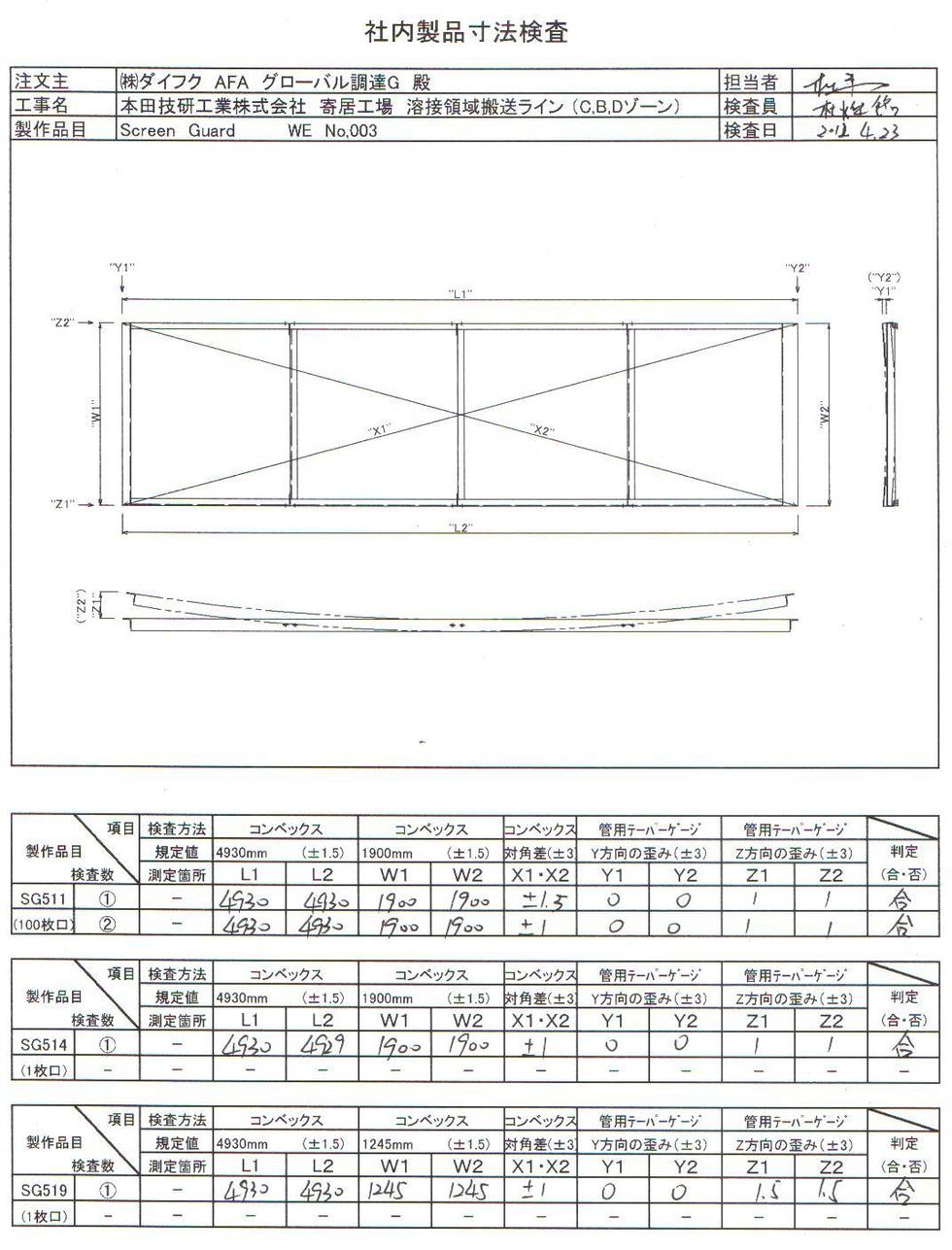

寸法検査(対角差)

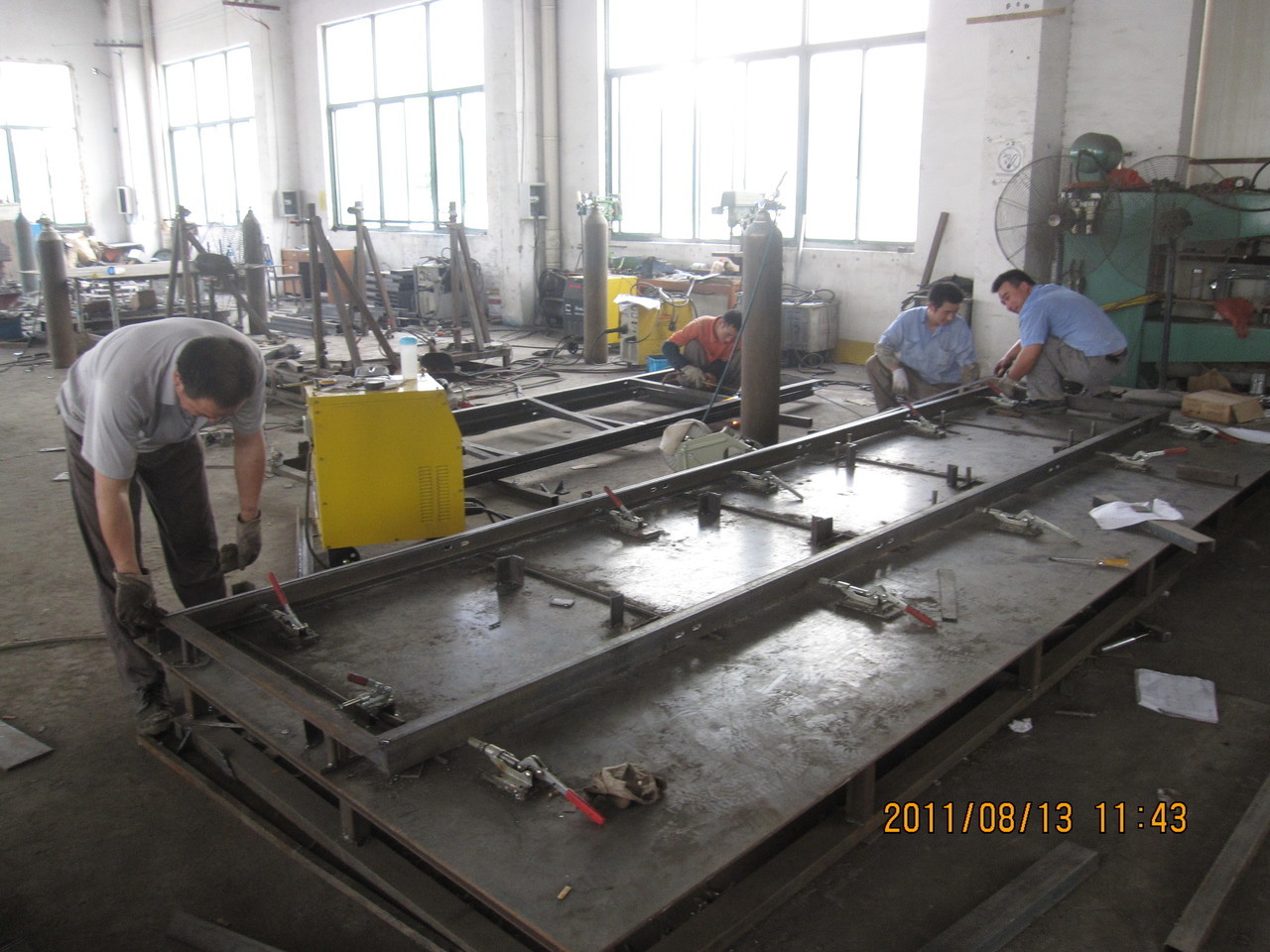

溶接治具チェック

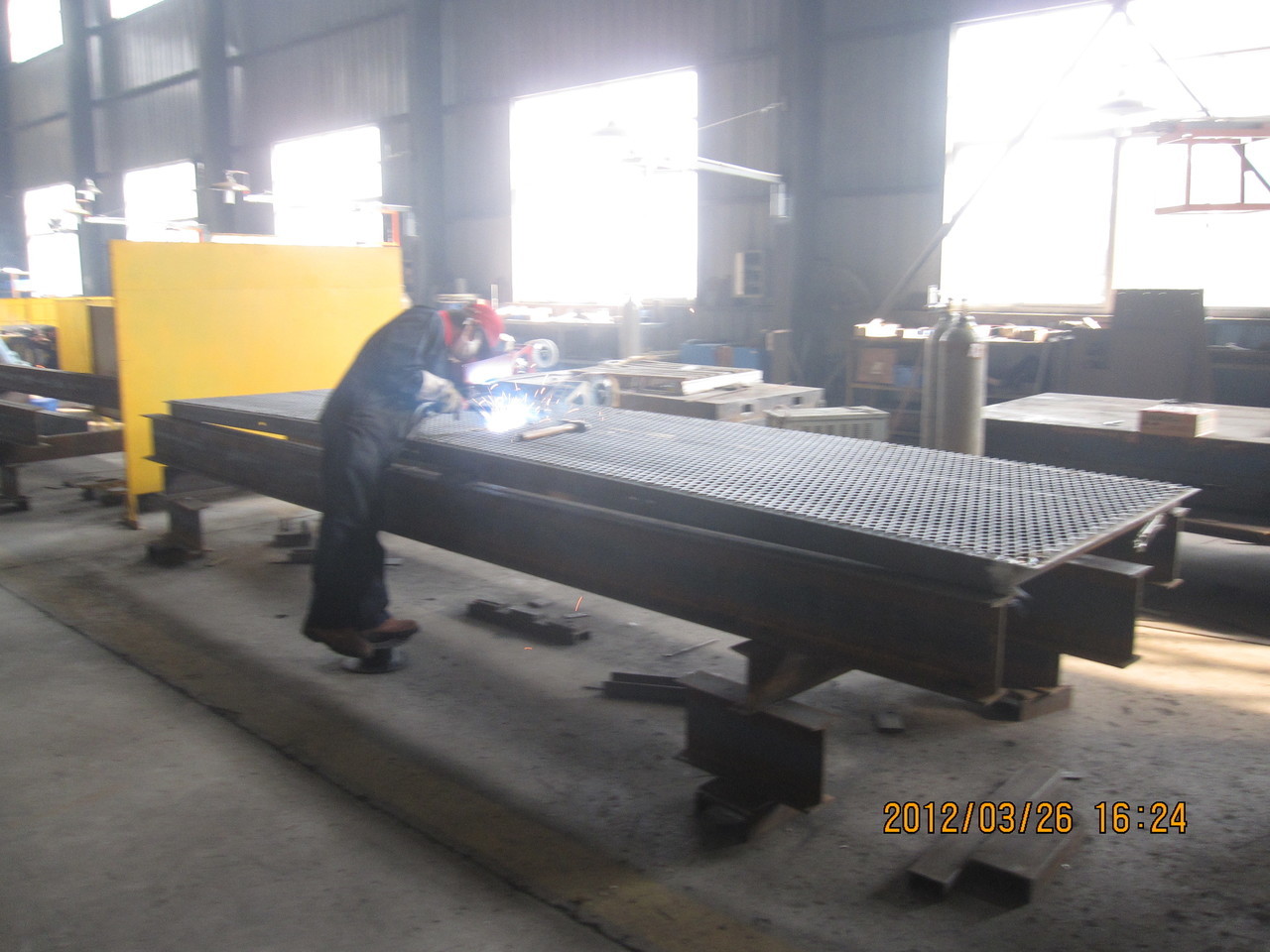

標準品 量産溶接

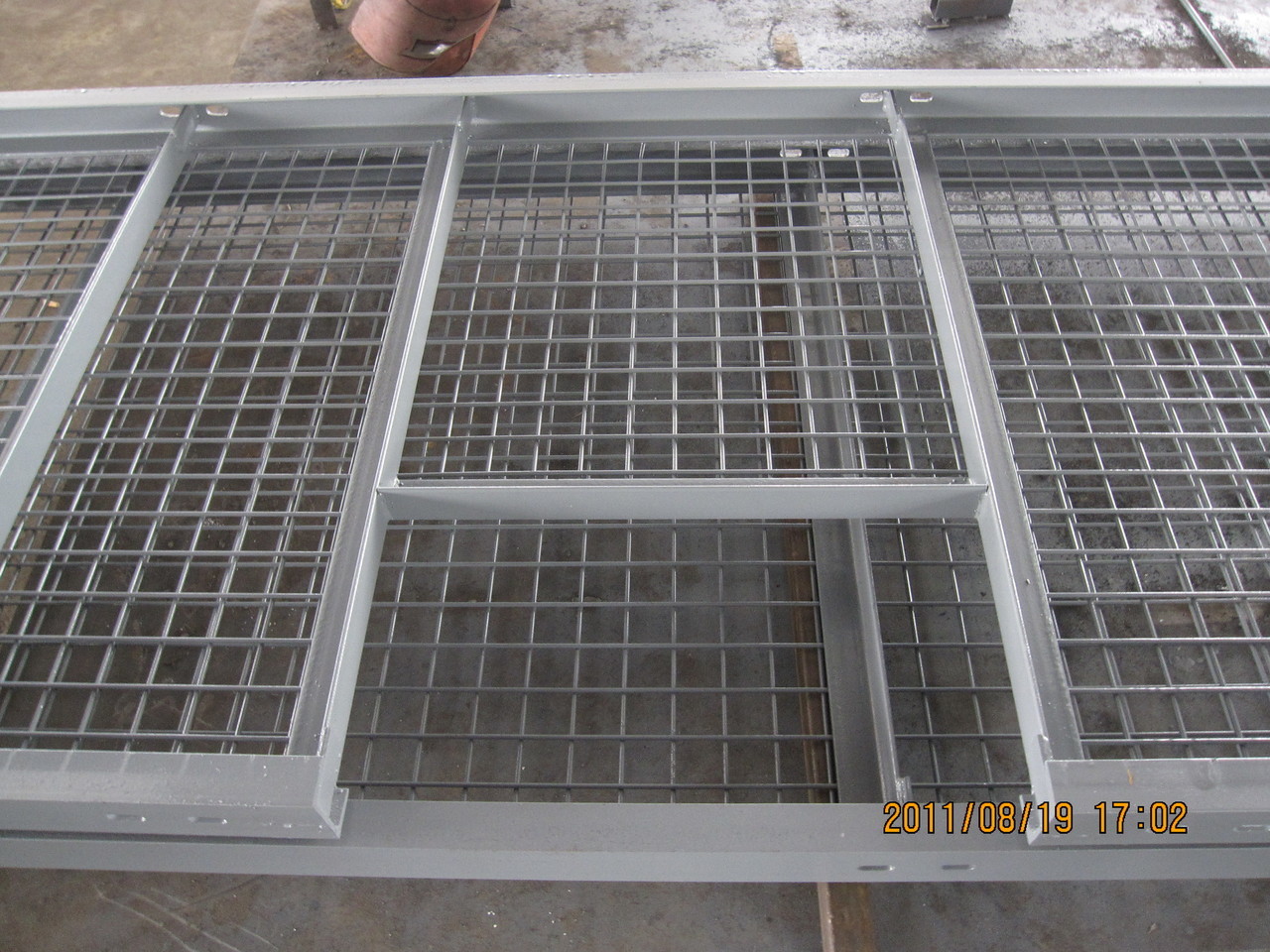

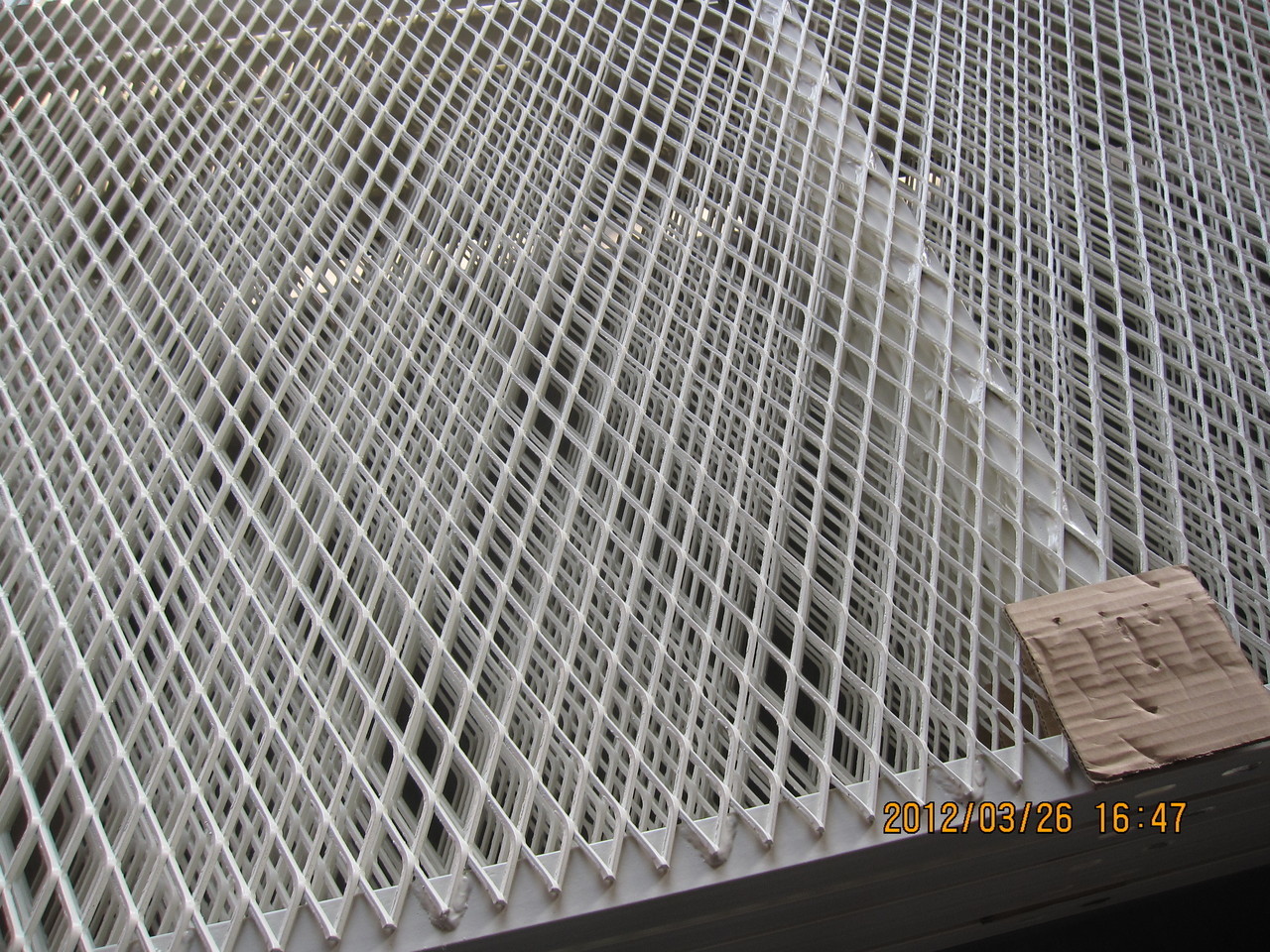

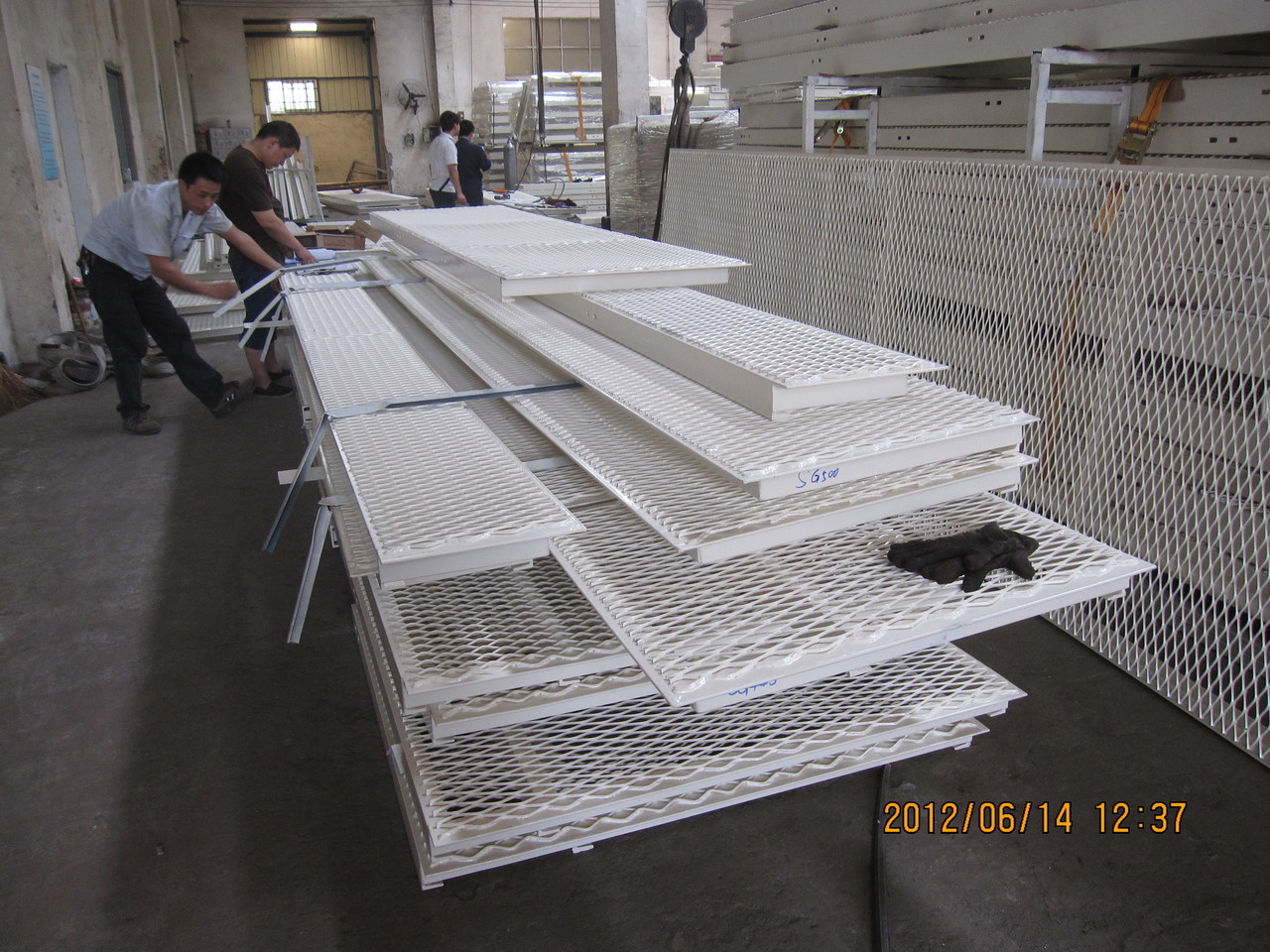

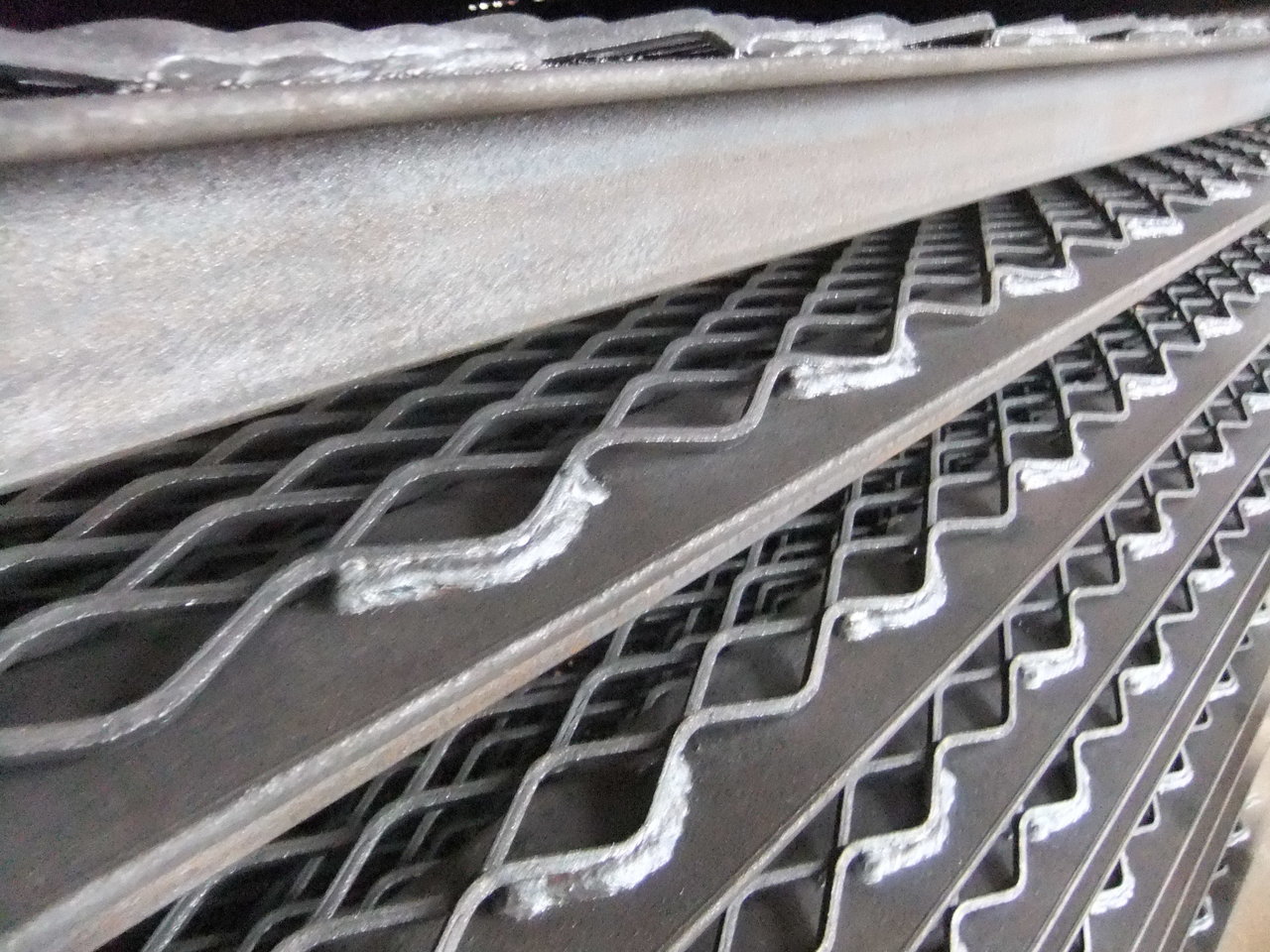

エキスパンドメタル溶接

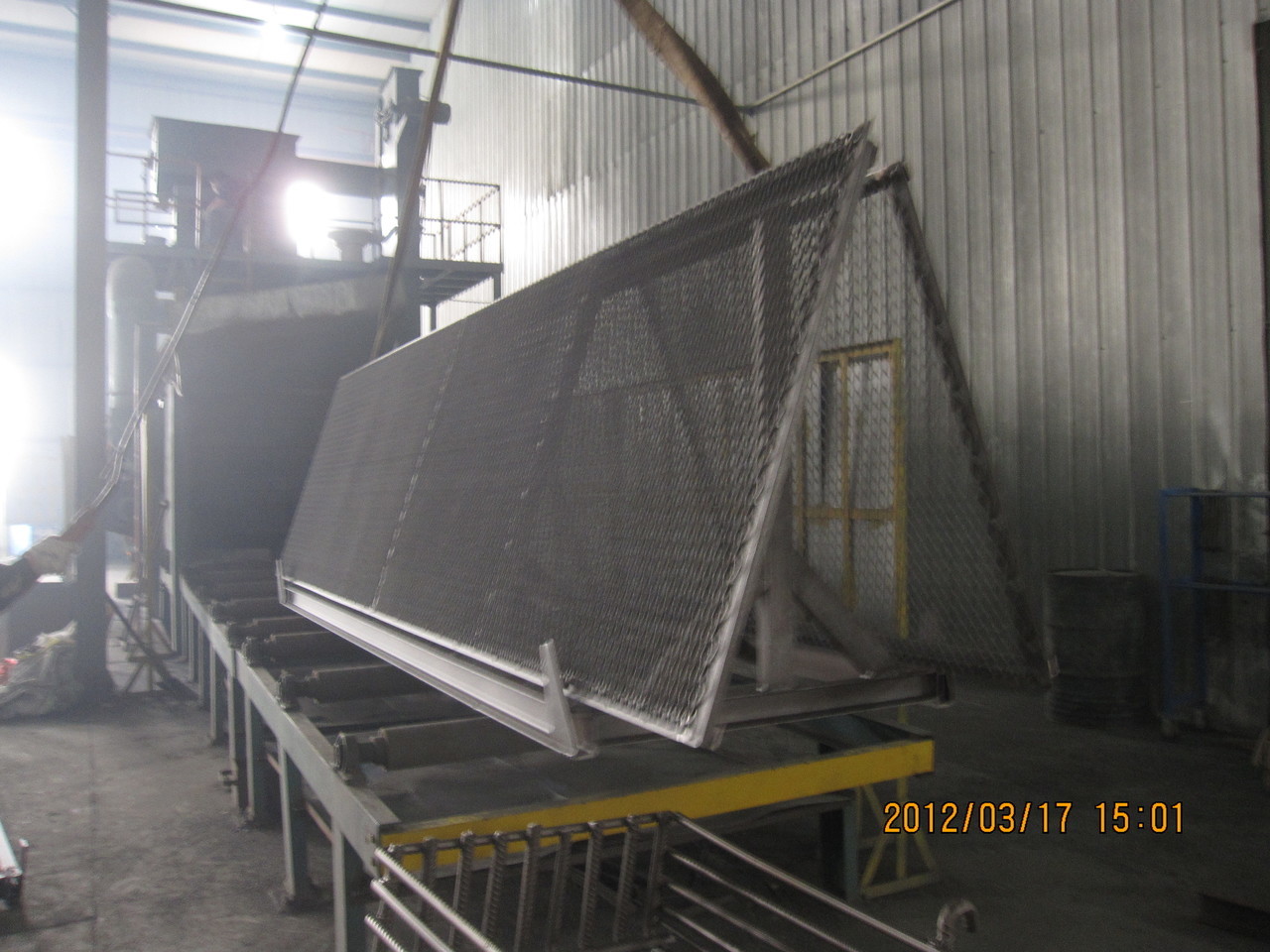

ショットブラスト

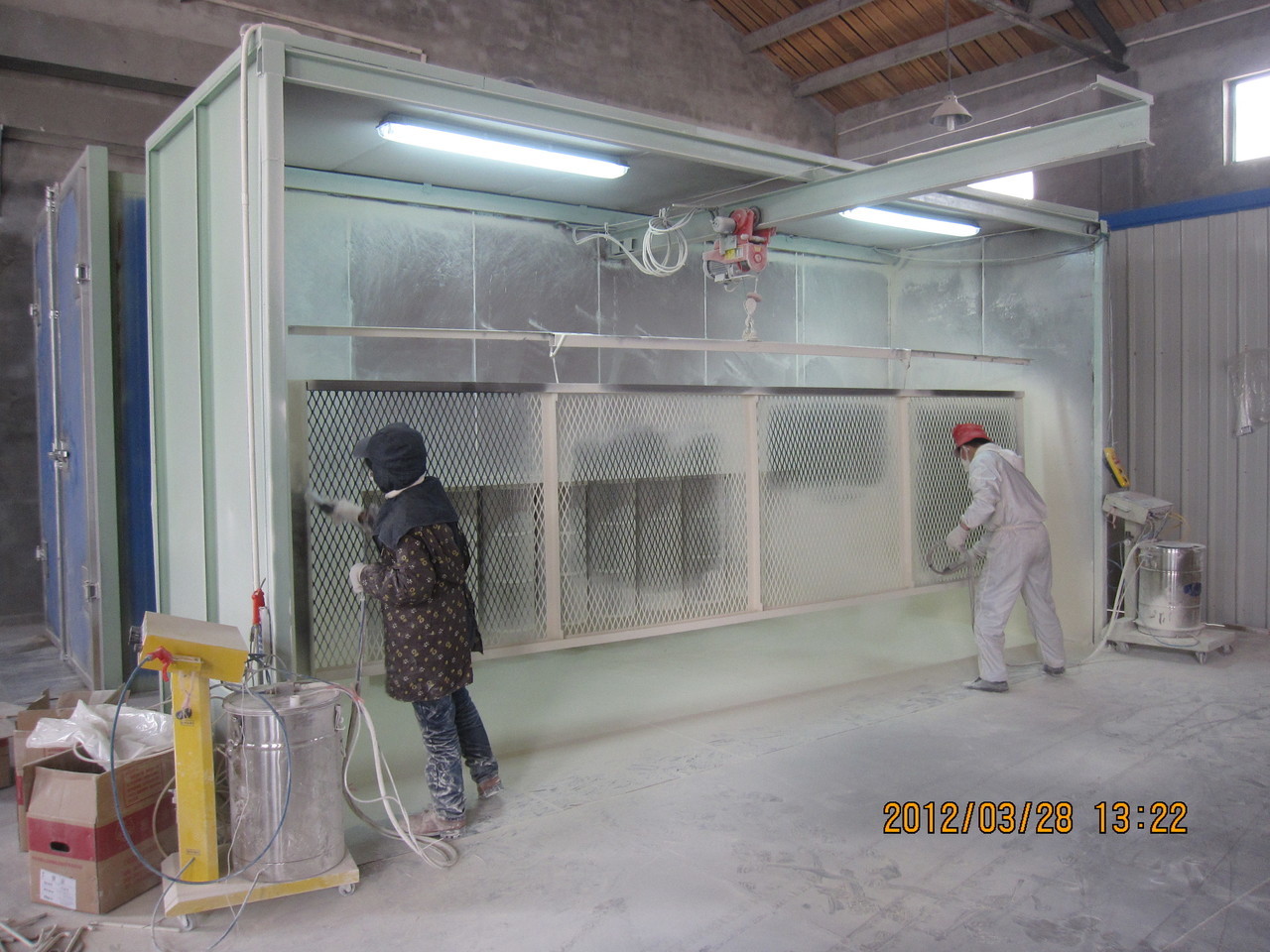

静電粉体塗装

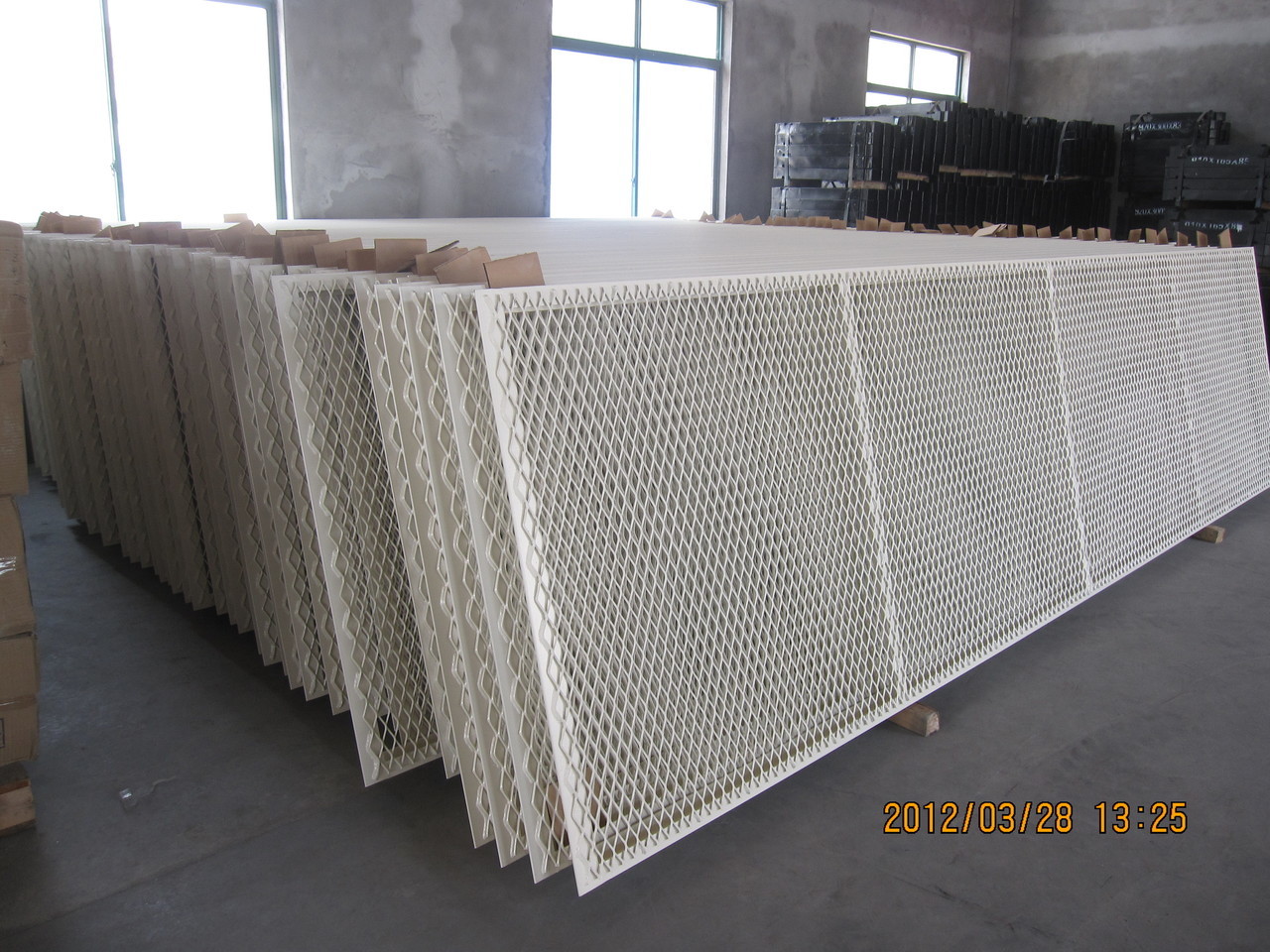

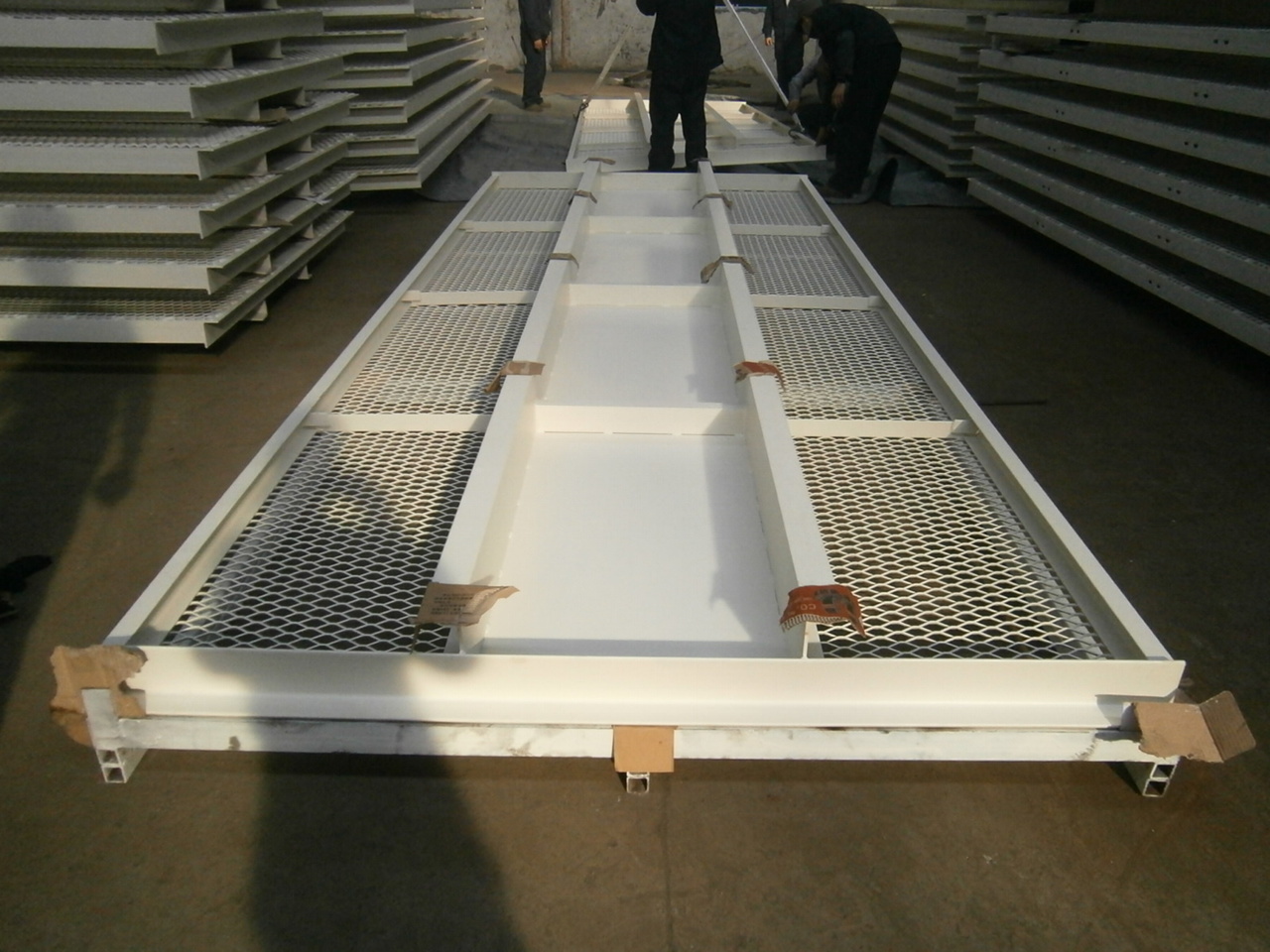

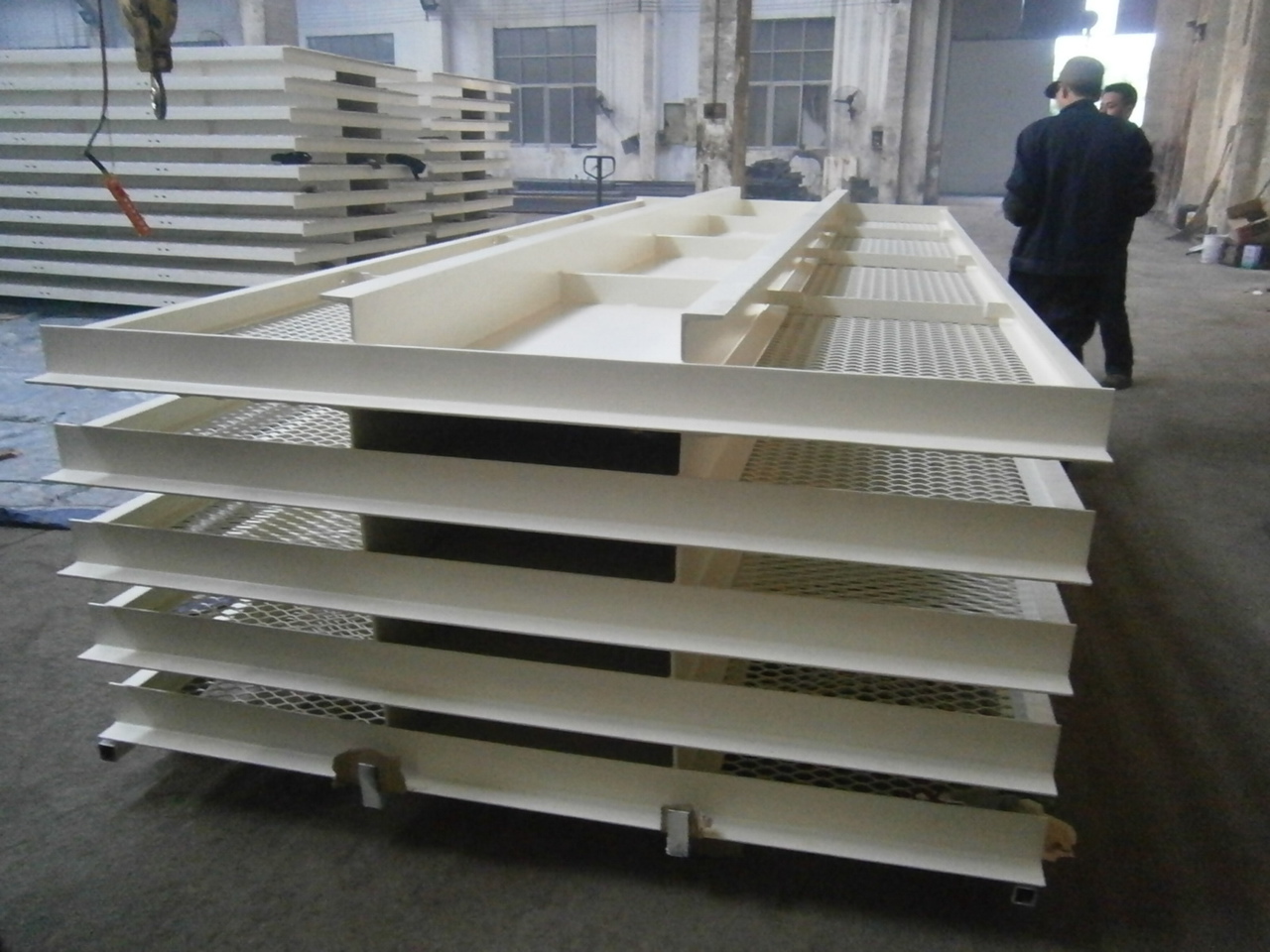

塗装品 完成
塗膜 付着力検査

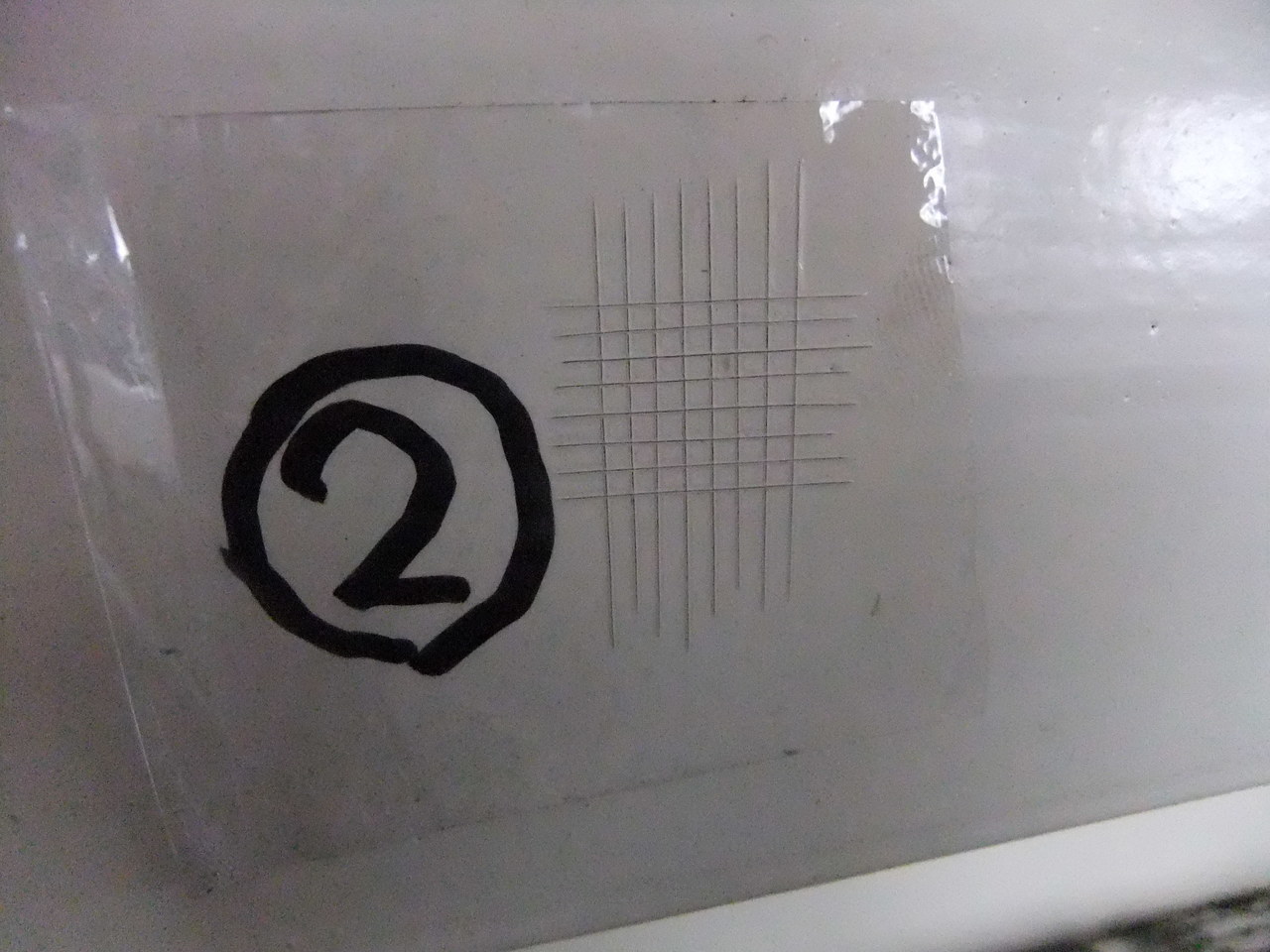

碁盤目試験(クロスカット法)

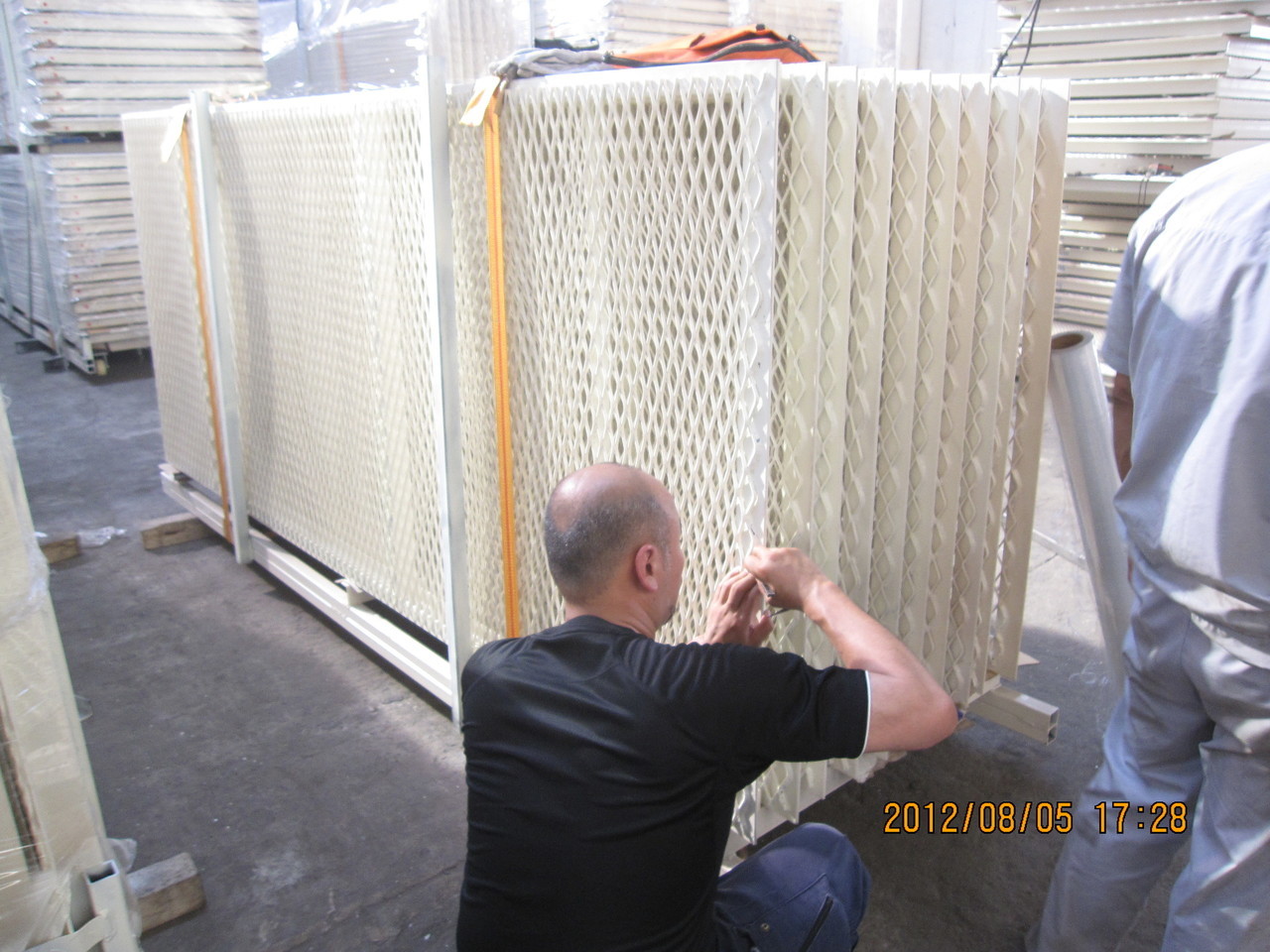

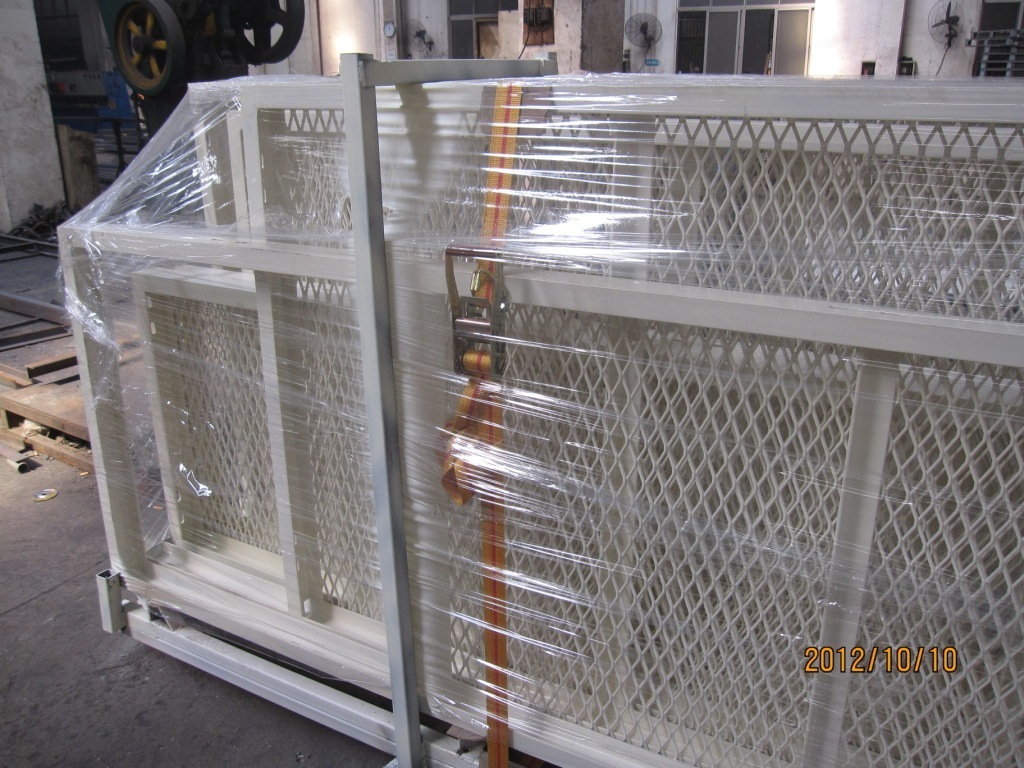

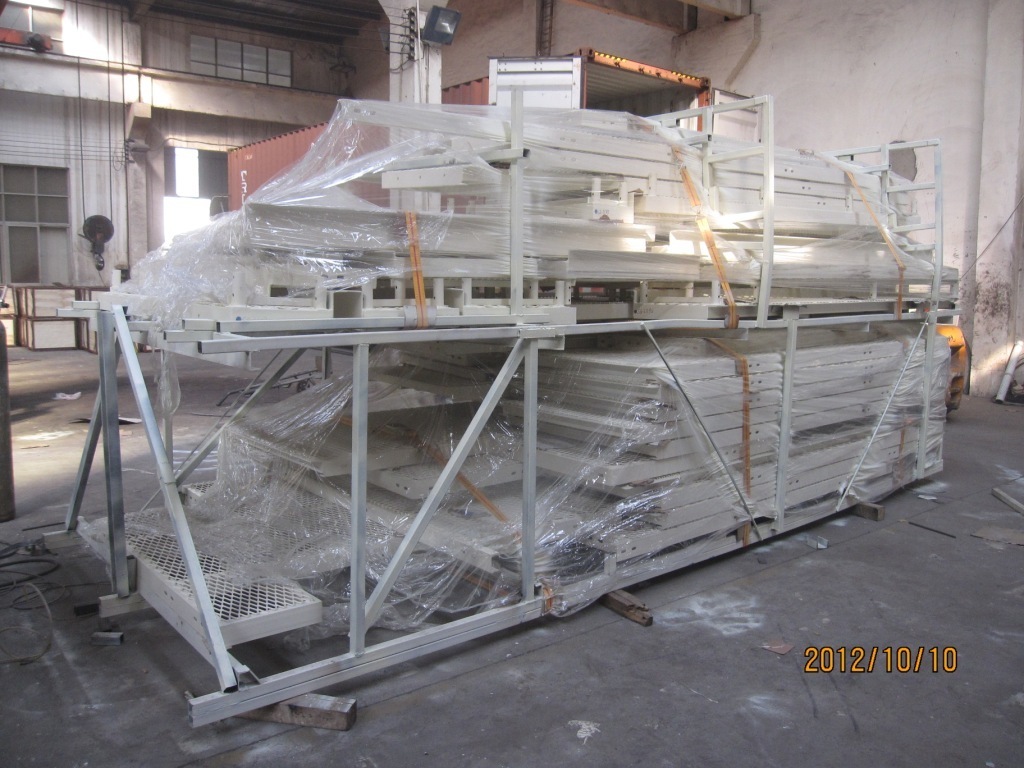

特殊サイズ梱包

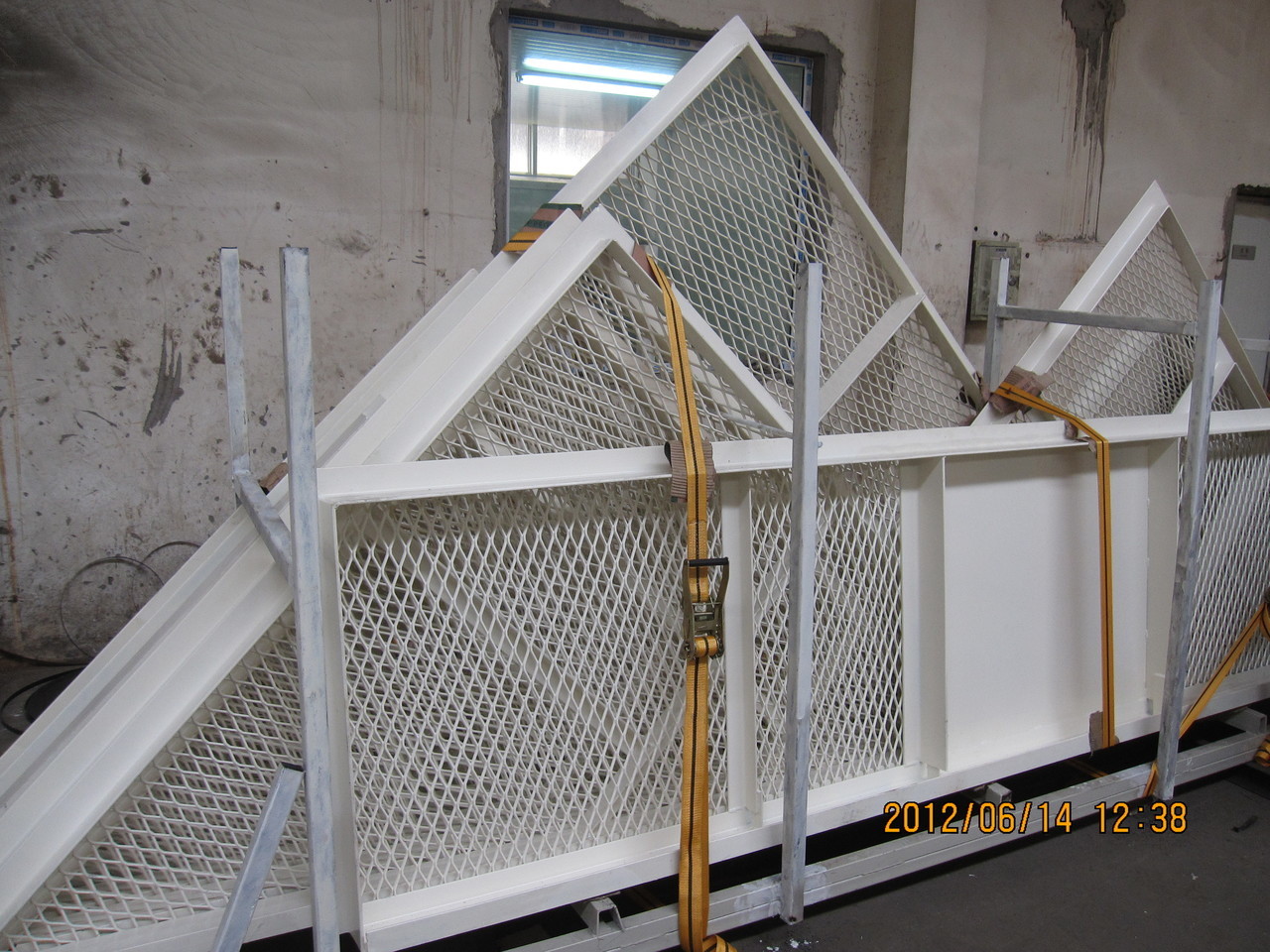

特殊サイズ梱包
(毎ロット梱包架台を設計)

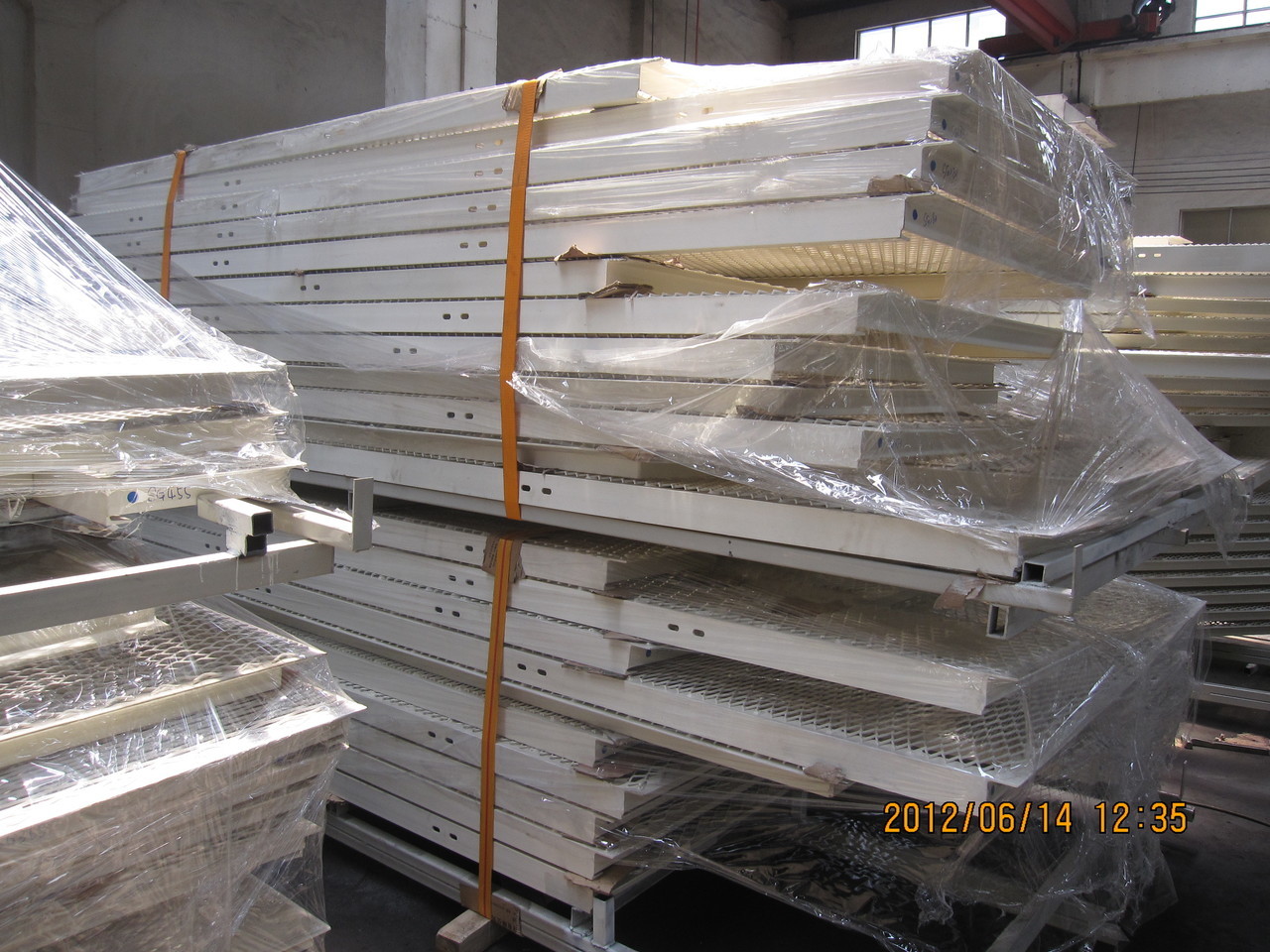

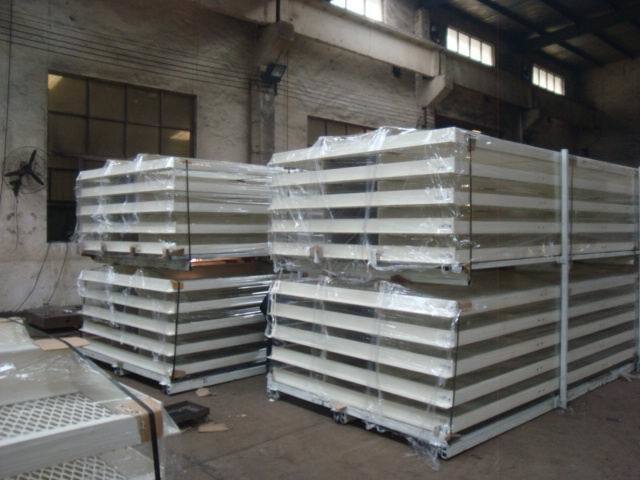

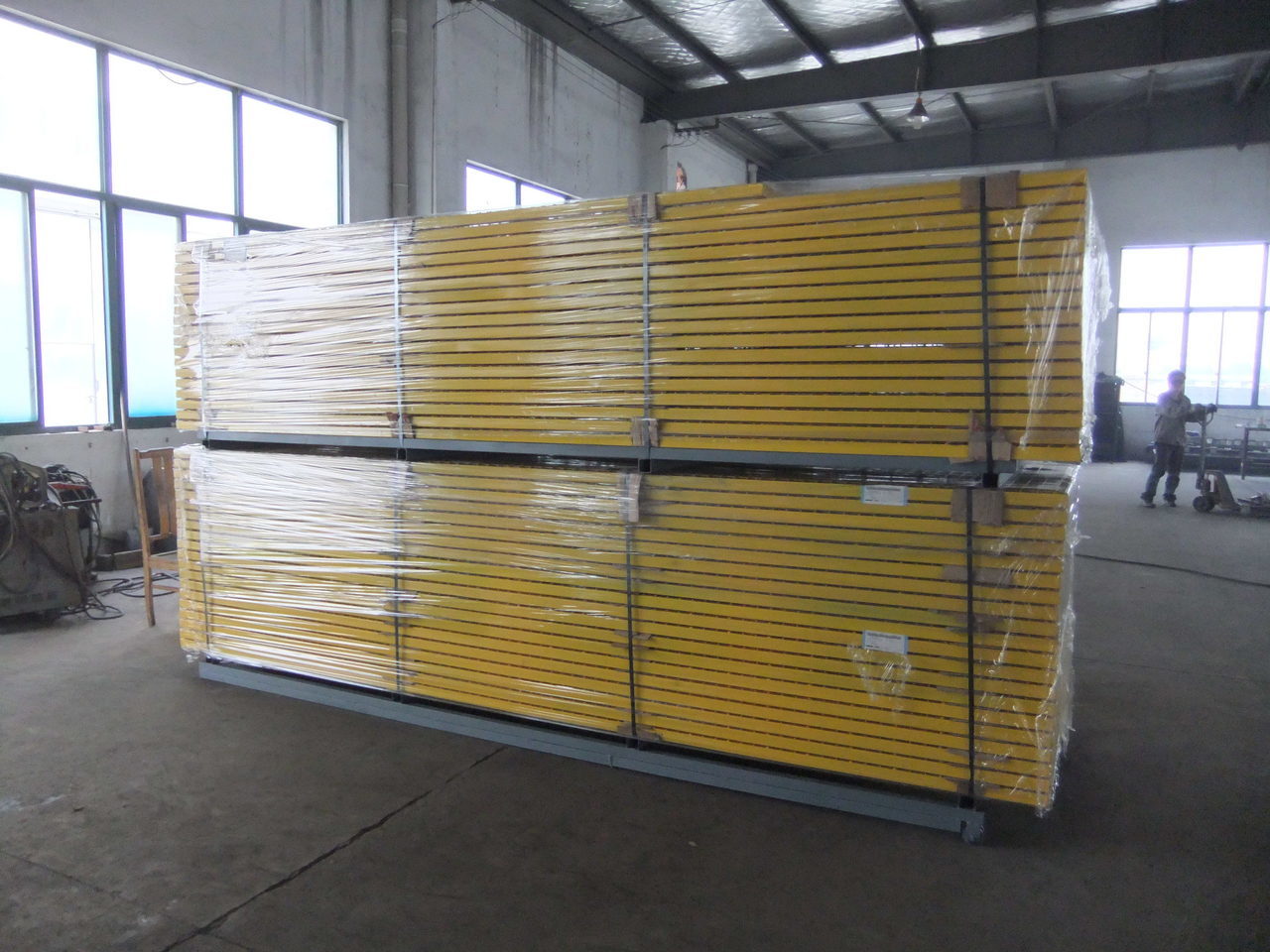

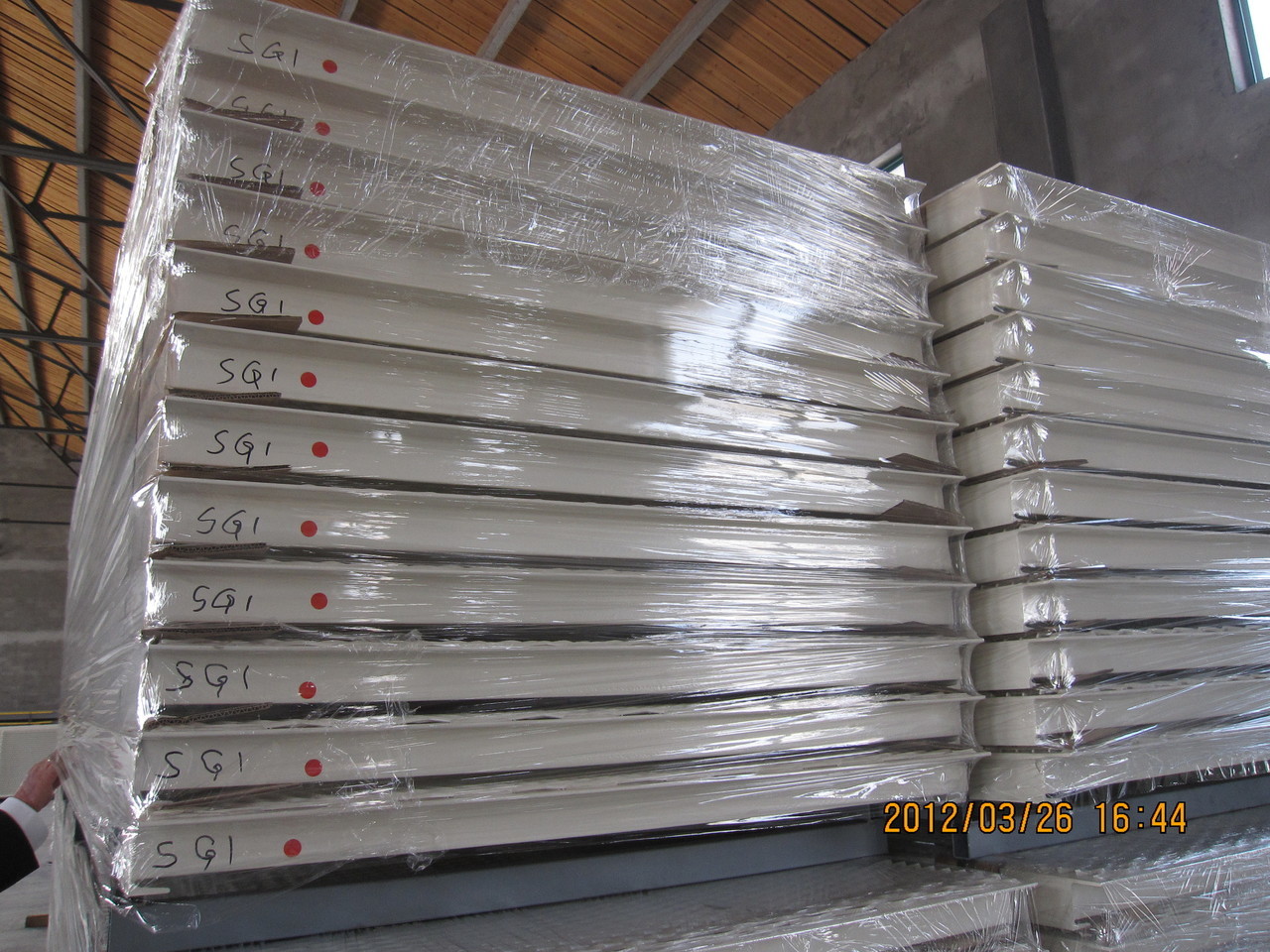

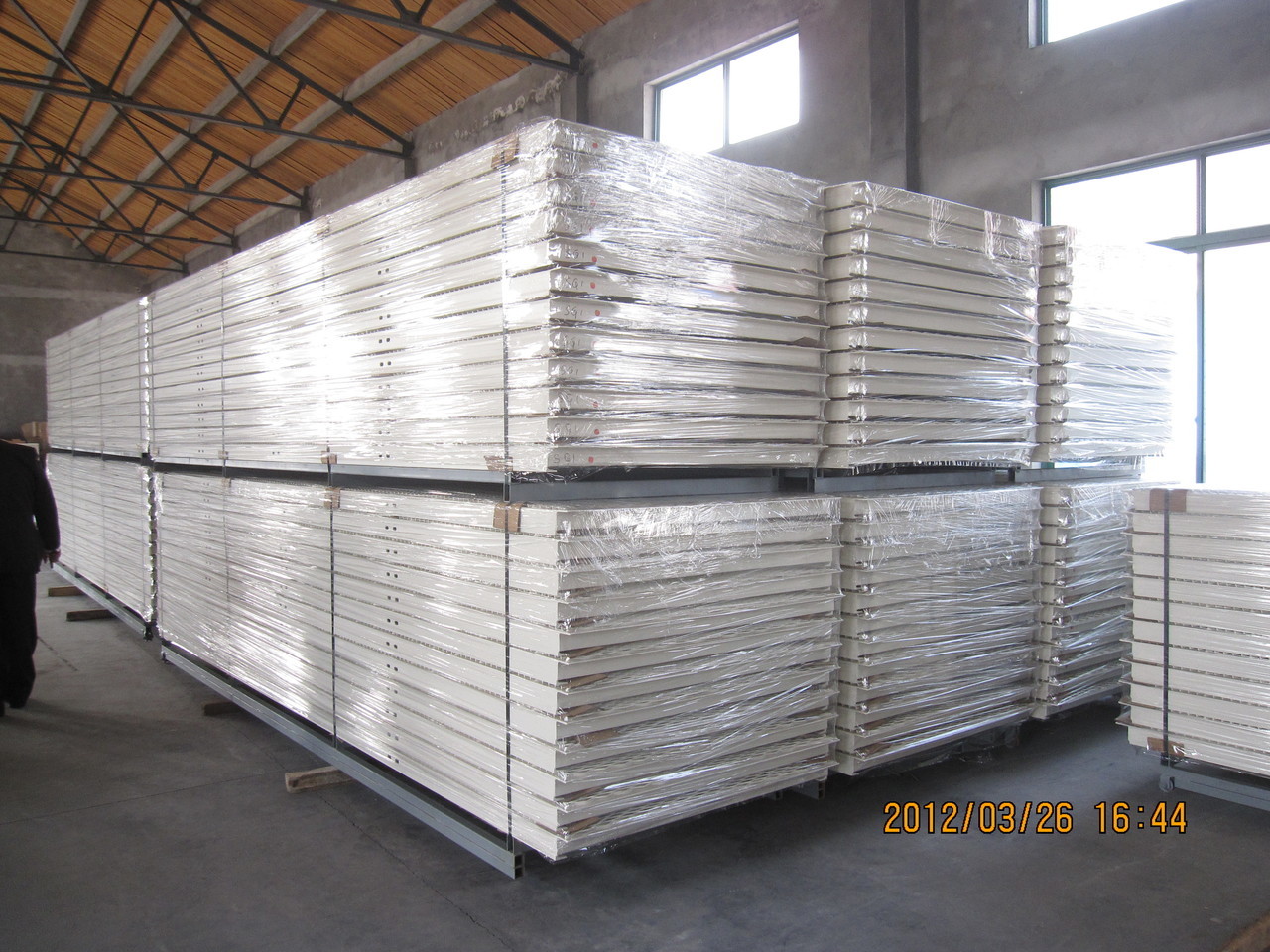

標準サイズ梱包

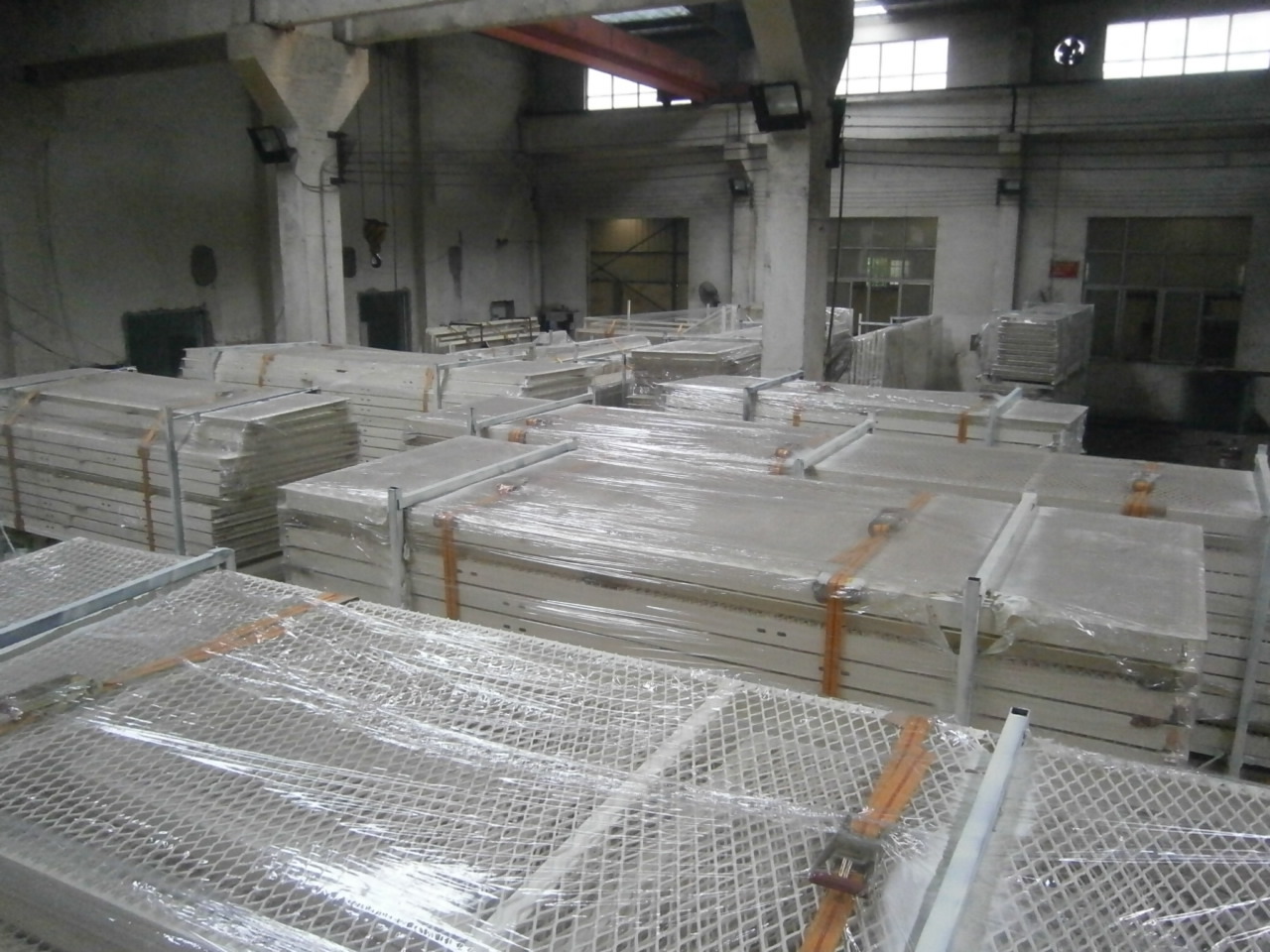

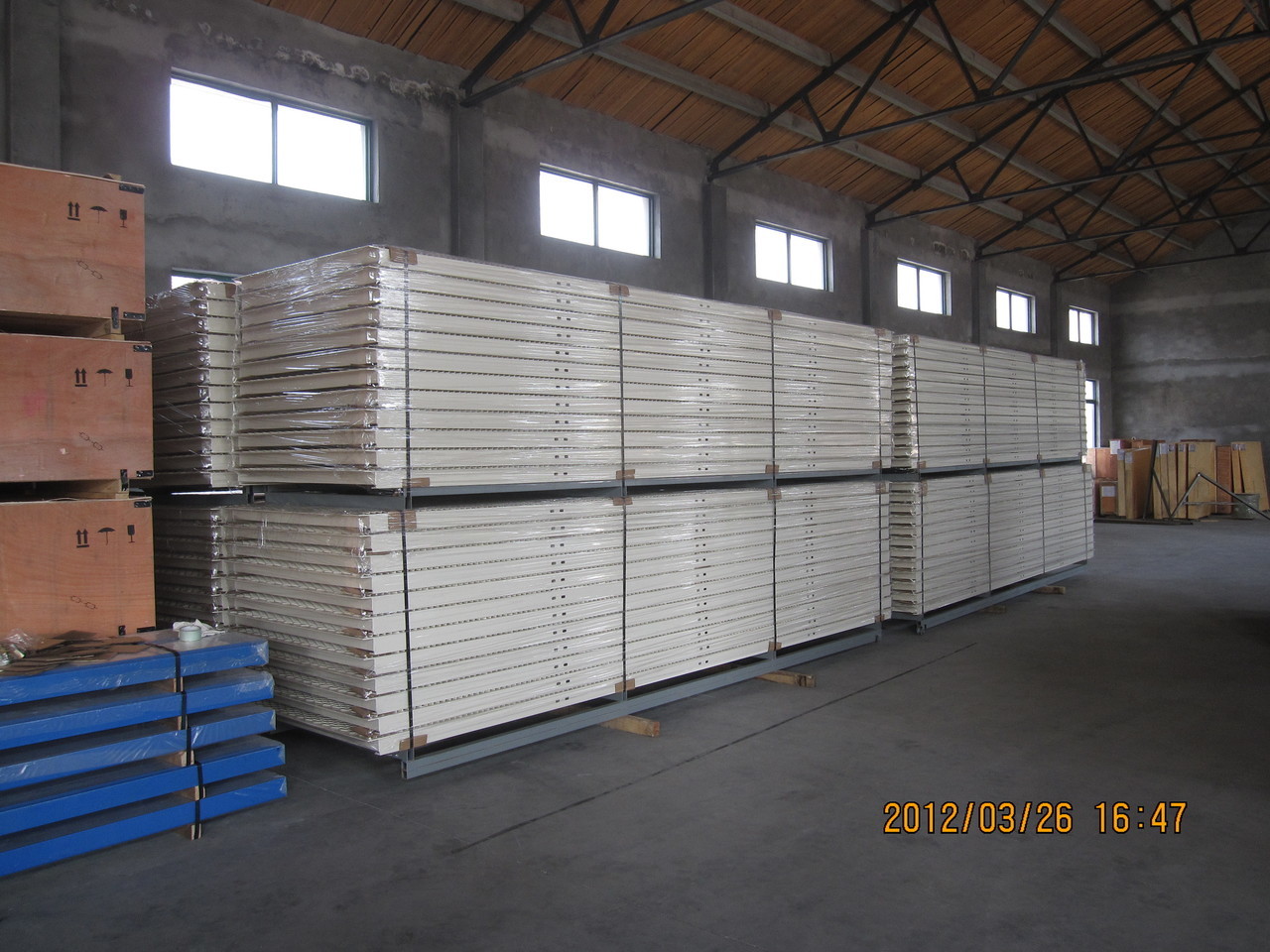

出荷待ち製品

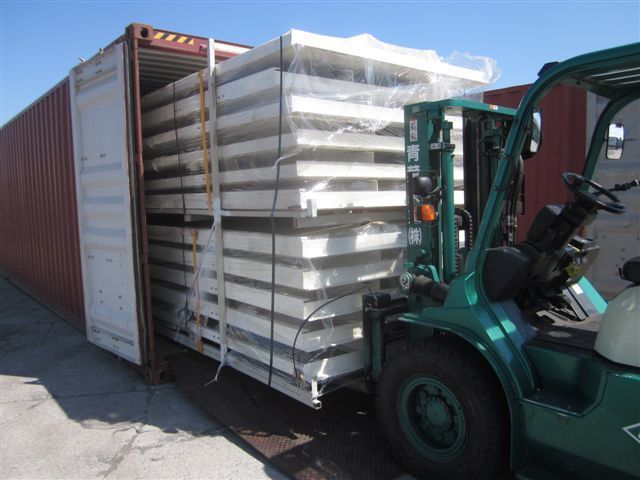

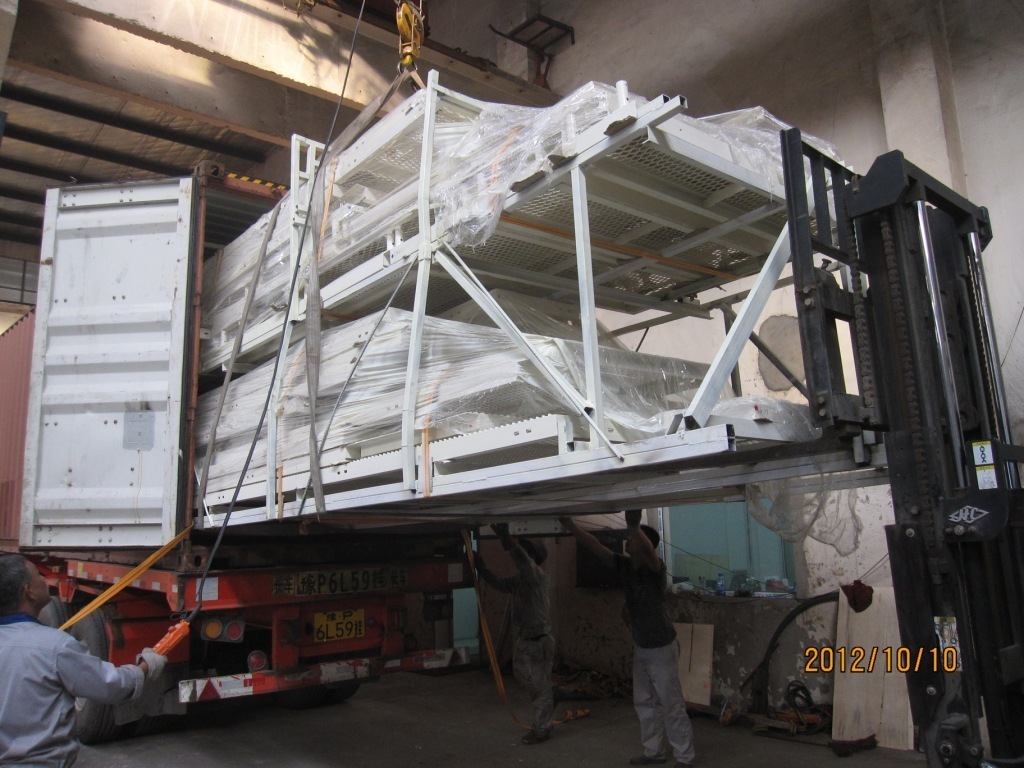

VANNING作業
(梱包架台サイズは、
コンテナ内寸に合わせる)

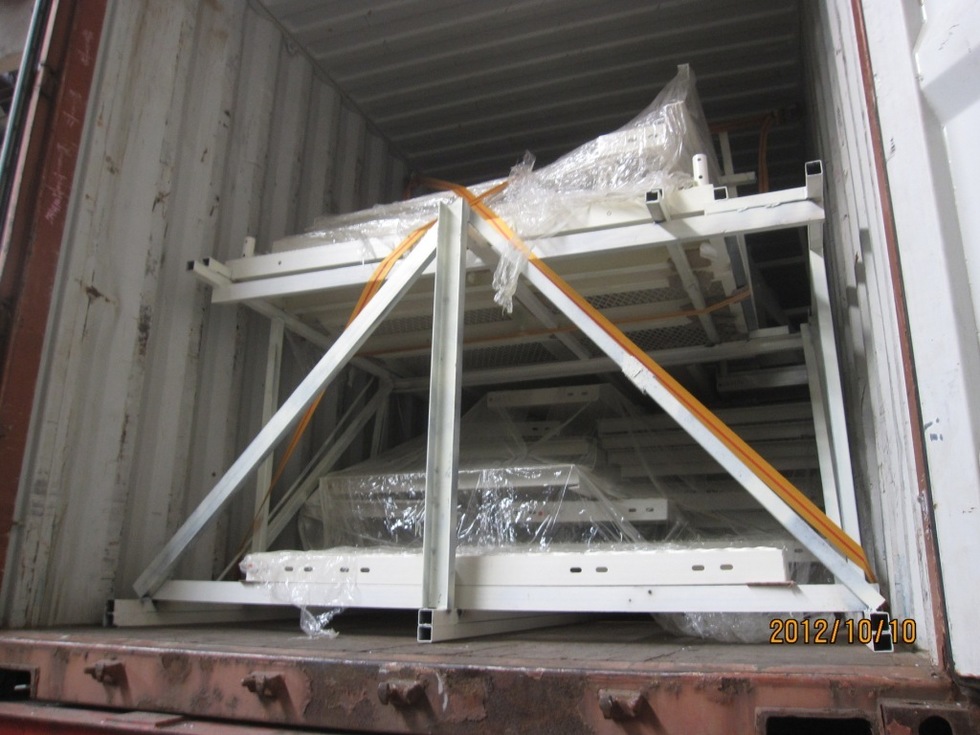

VANNING完了
(製品がコンテナ内で安定)
DEVAN作業 (横浜港)
オントラック

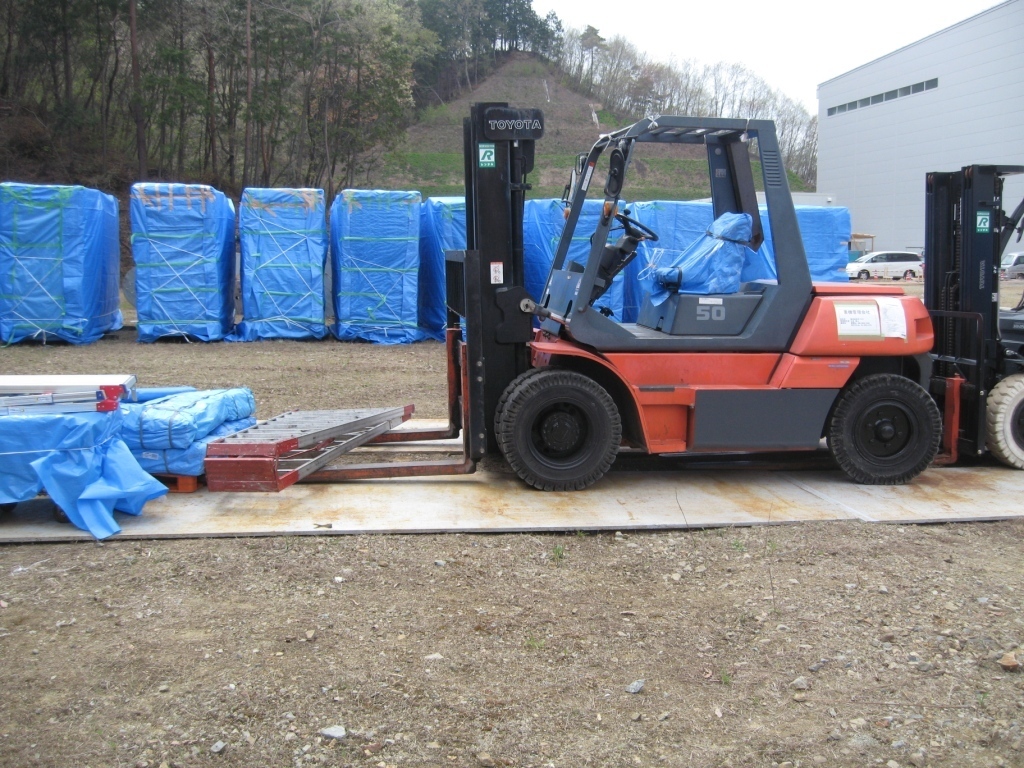

現地搬入(HONDA寄居工場)

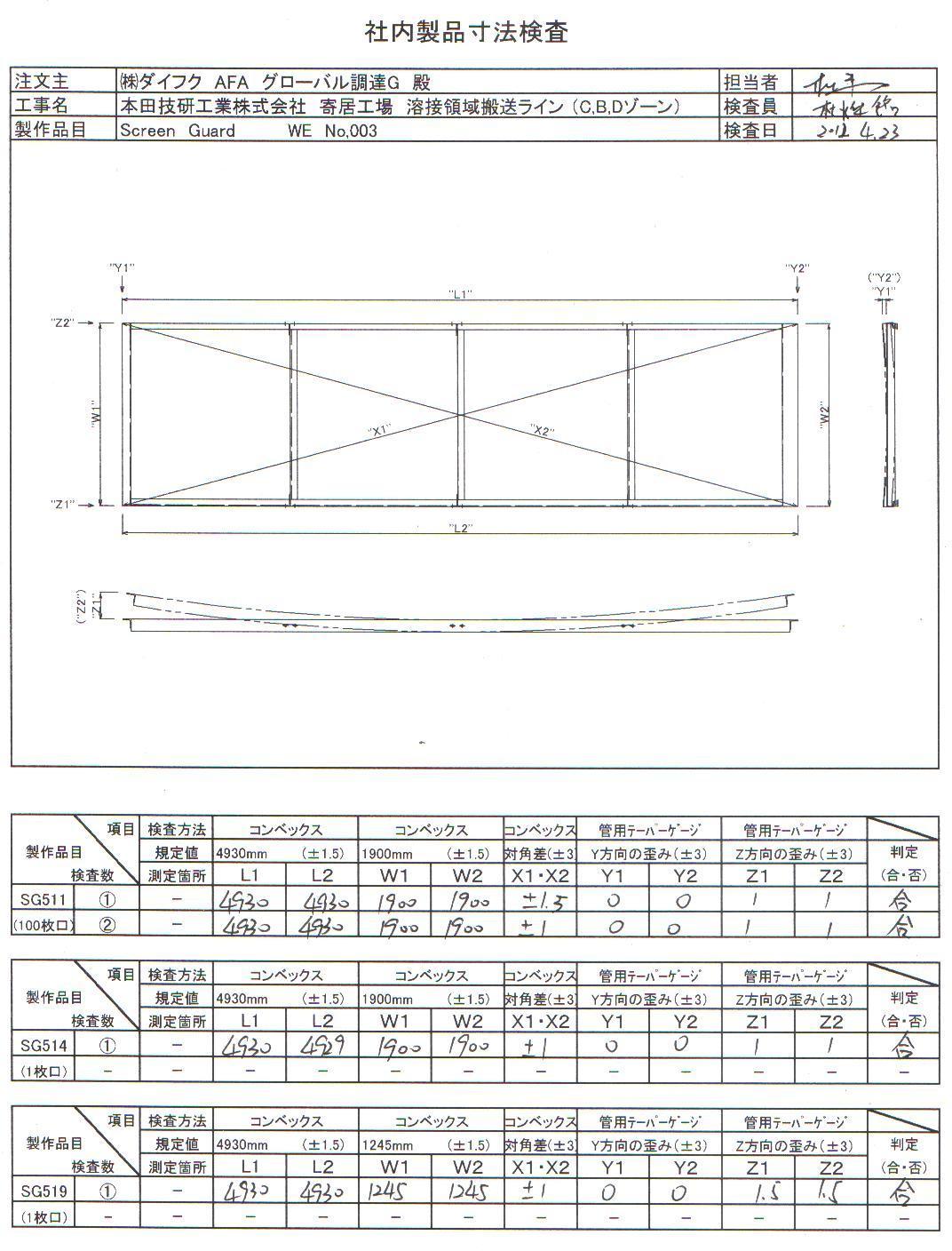

製品の寸法許容精度(合格基準) 参考
■製品寸法 検査主要項目
L=4930mm±1.5mm
対角差 = |X1-X2| ≦3mm

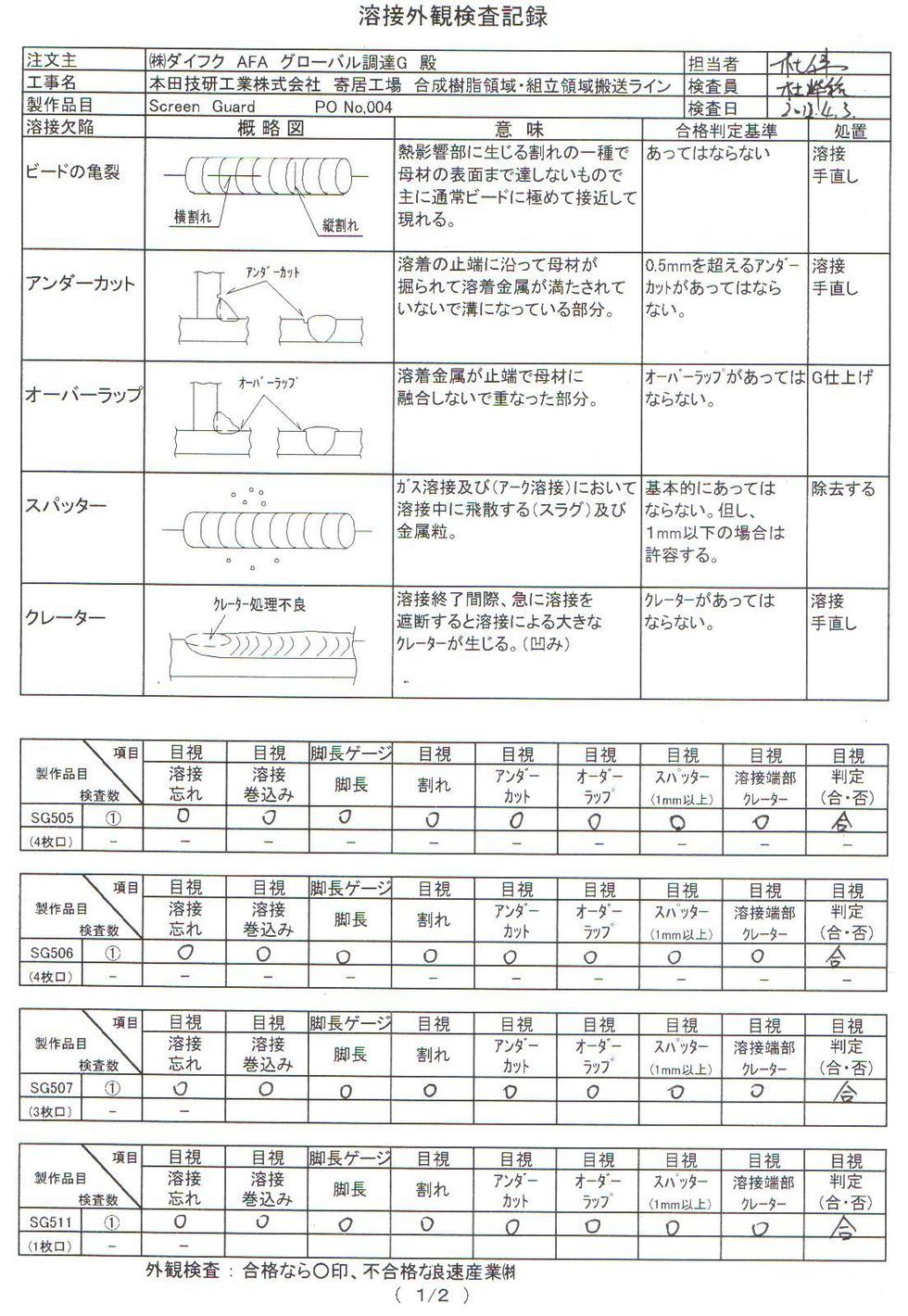

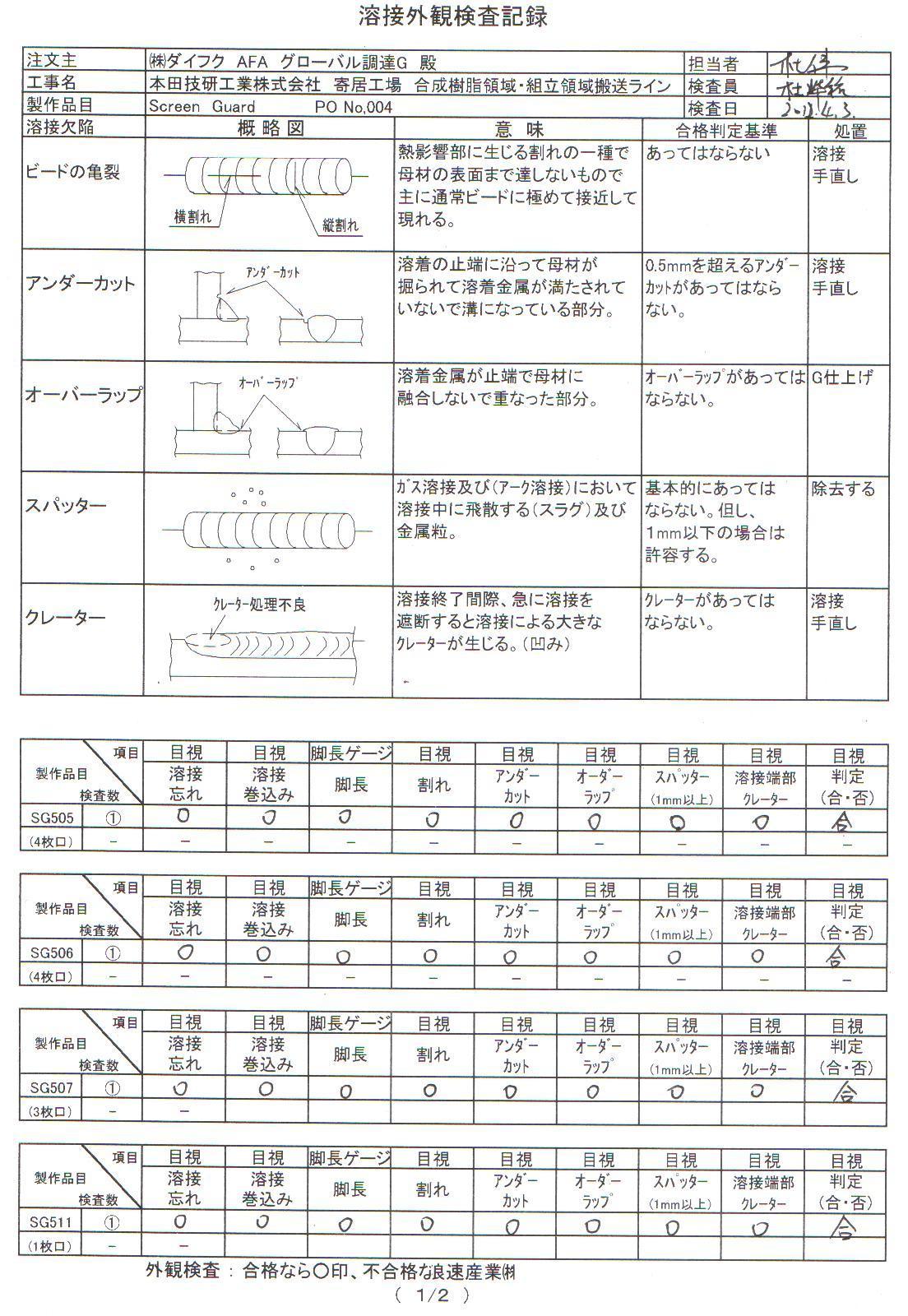

■溶接品質 検査主要項目
溶接溶け込み, ビード脚長
アンダーカット, オーバーラップ,
割れ , スパッタ等
