太陽光発電システム用 基礎杭/金具類
Ground Steel Piles/Metal fittings (PV Mounting systems)
はじめに
当社は、杭仕様を確定する為の杭打設試験用の杭から、
本施工用の杭(量産)に至るまで、お客様のサポートをしております。

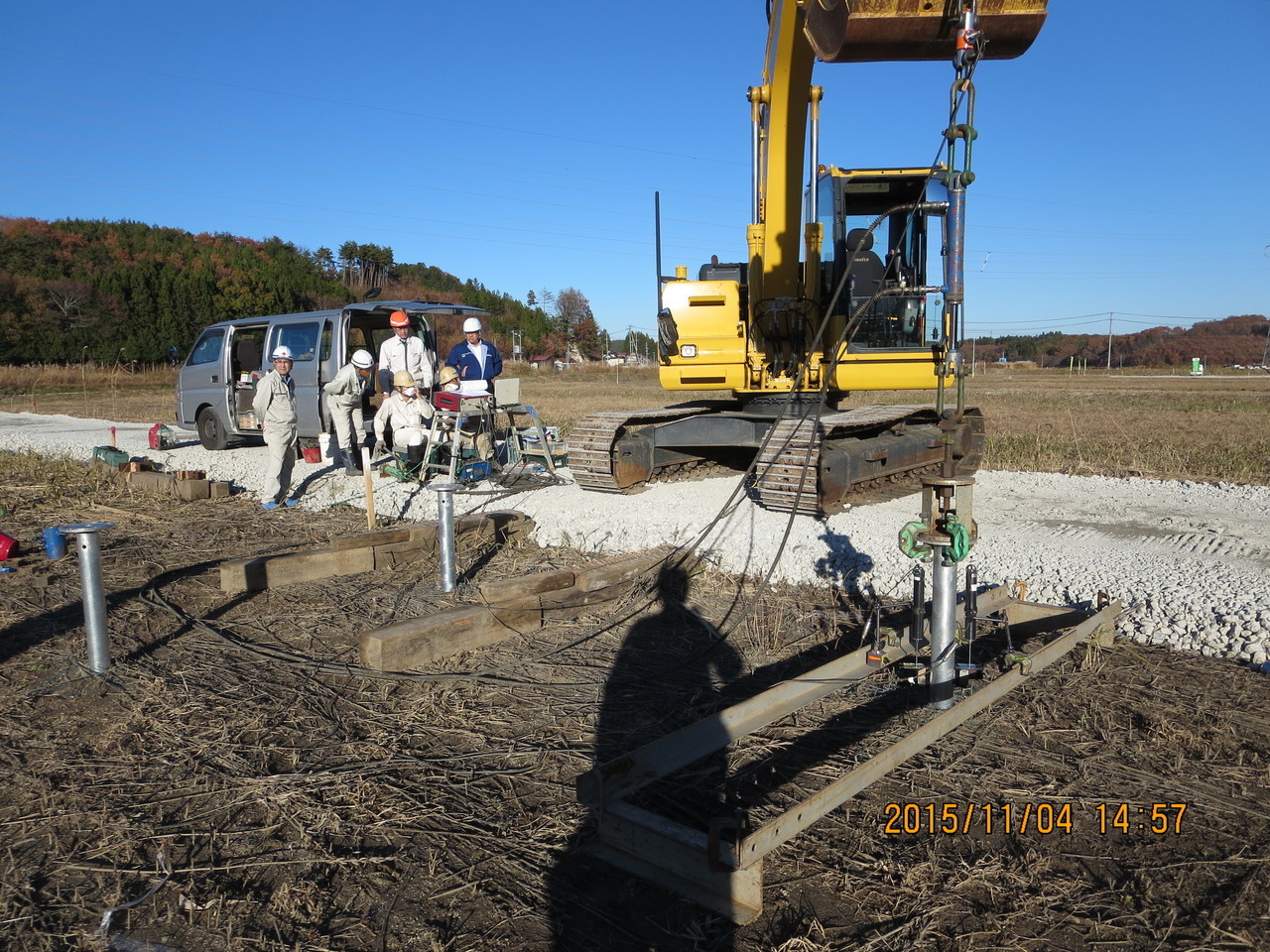

杭打設試験

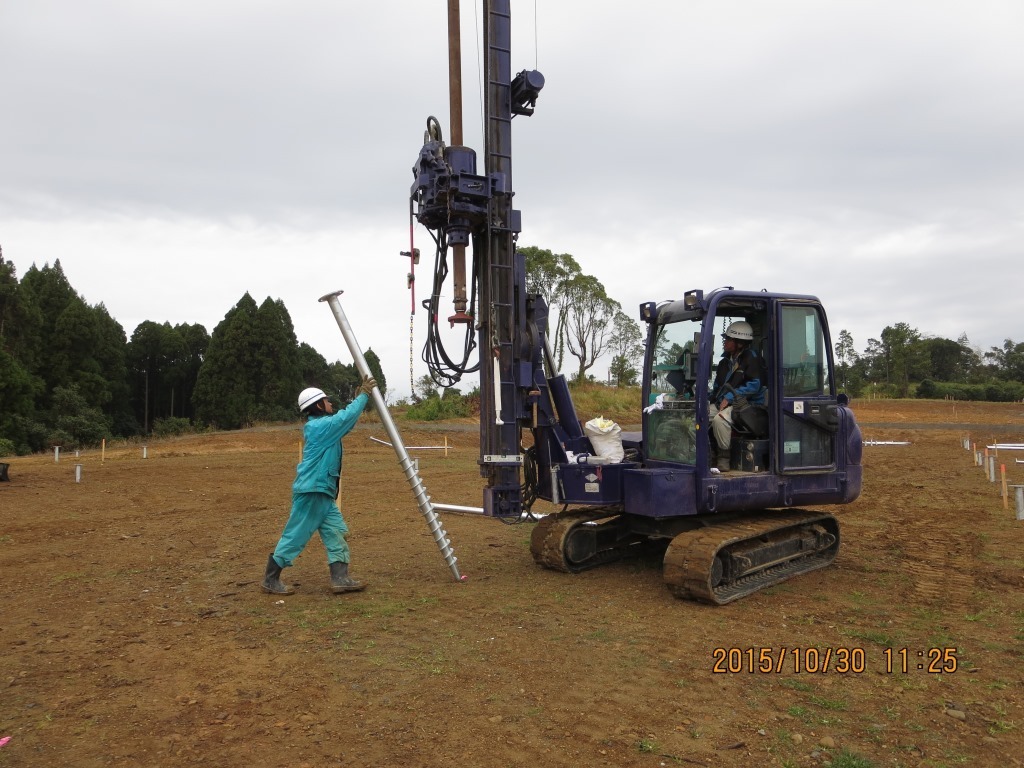

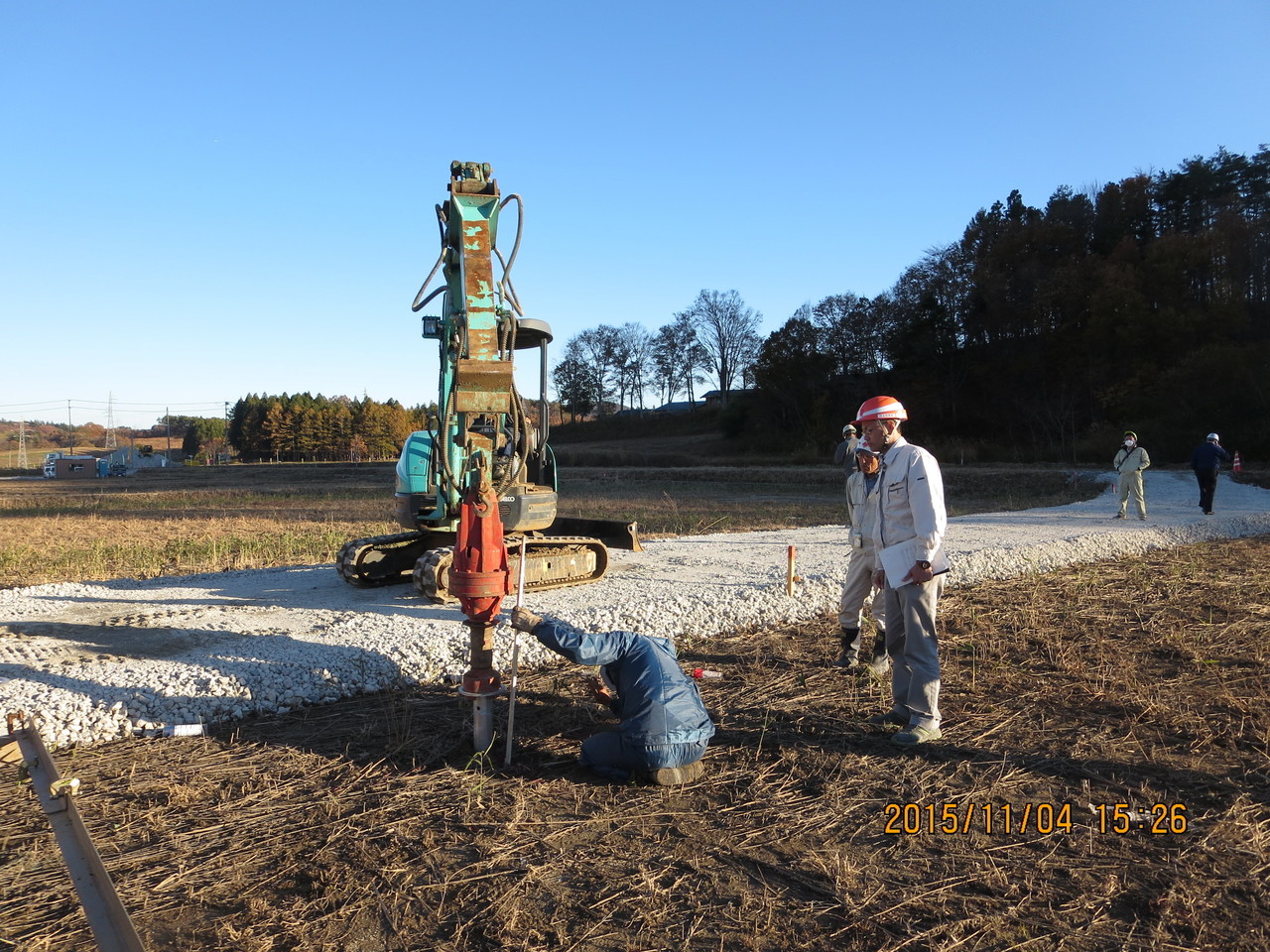

試験用杭打設
押込み試験

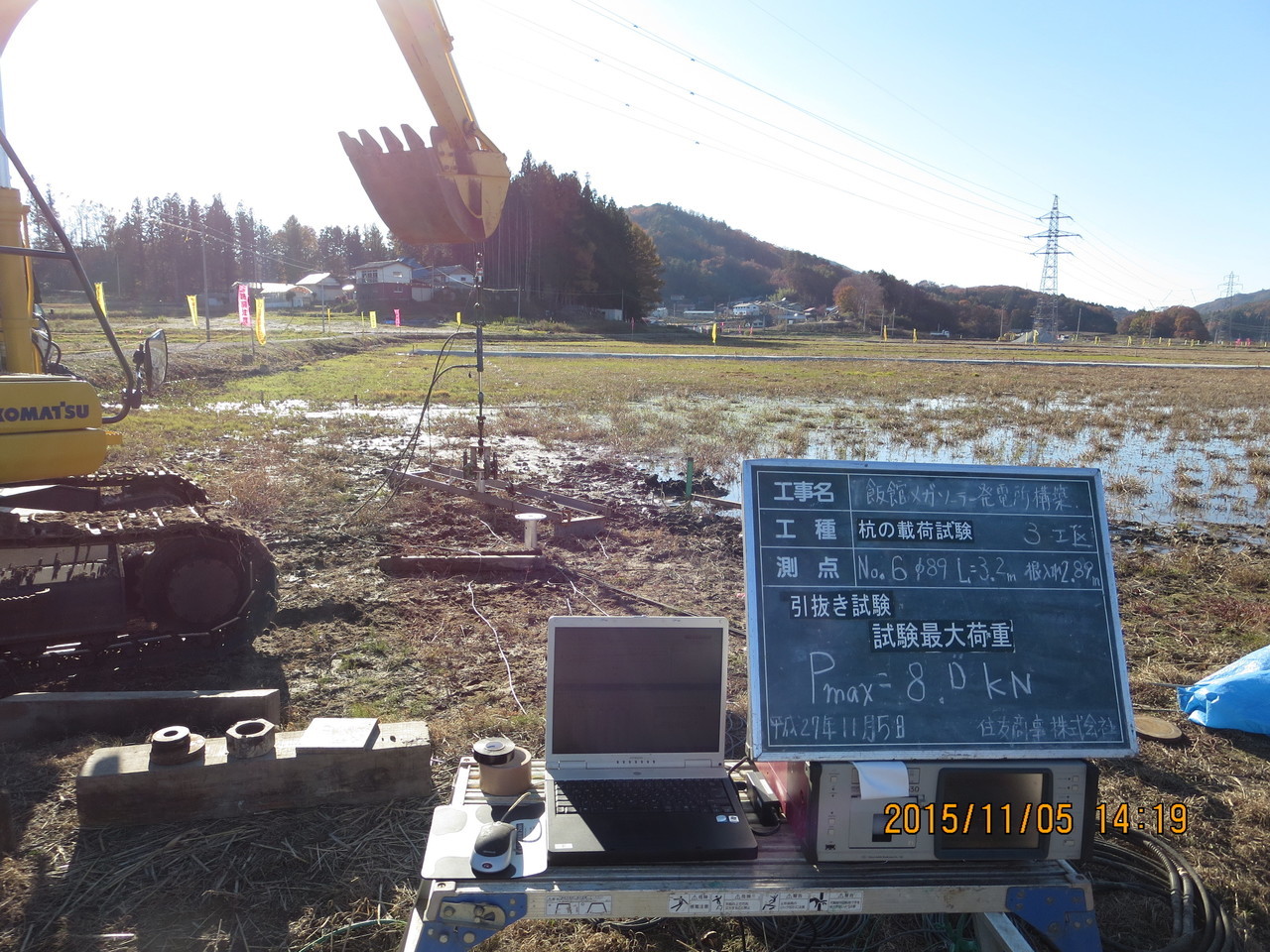

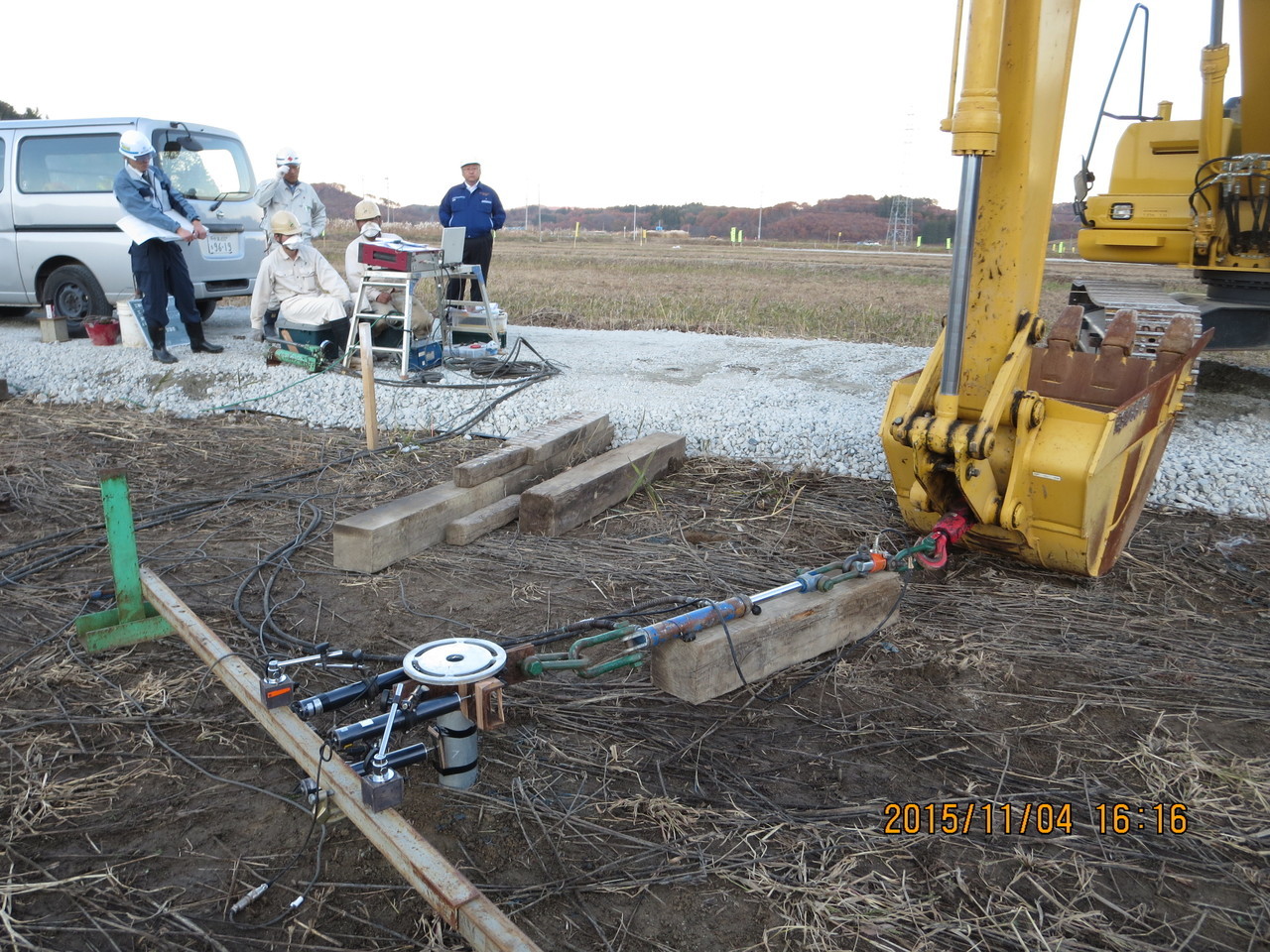

引抜き試験
水平荷重試験
太陽光発電所の施工現場においては、土地造成工事後に、現場にて試験用杭を打設してから耐力試験(引抜, 載荷, 水平)を行い、打設強度を測定してから、本施工(ロット生産)に進みます。
弊社は、試験用杭として、少量生産(5～10本)から製作対応をしております。
輸送は空輸(エア便), 施工現場まで納品しております。
現場での打設試験を通して、量産杭の最終仕様/数量を確定していただいてから、
ロット生産へと進みます。
基礎杭 (中国製)

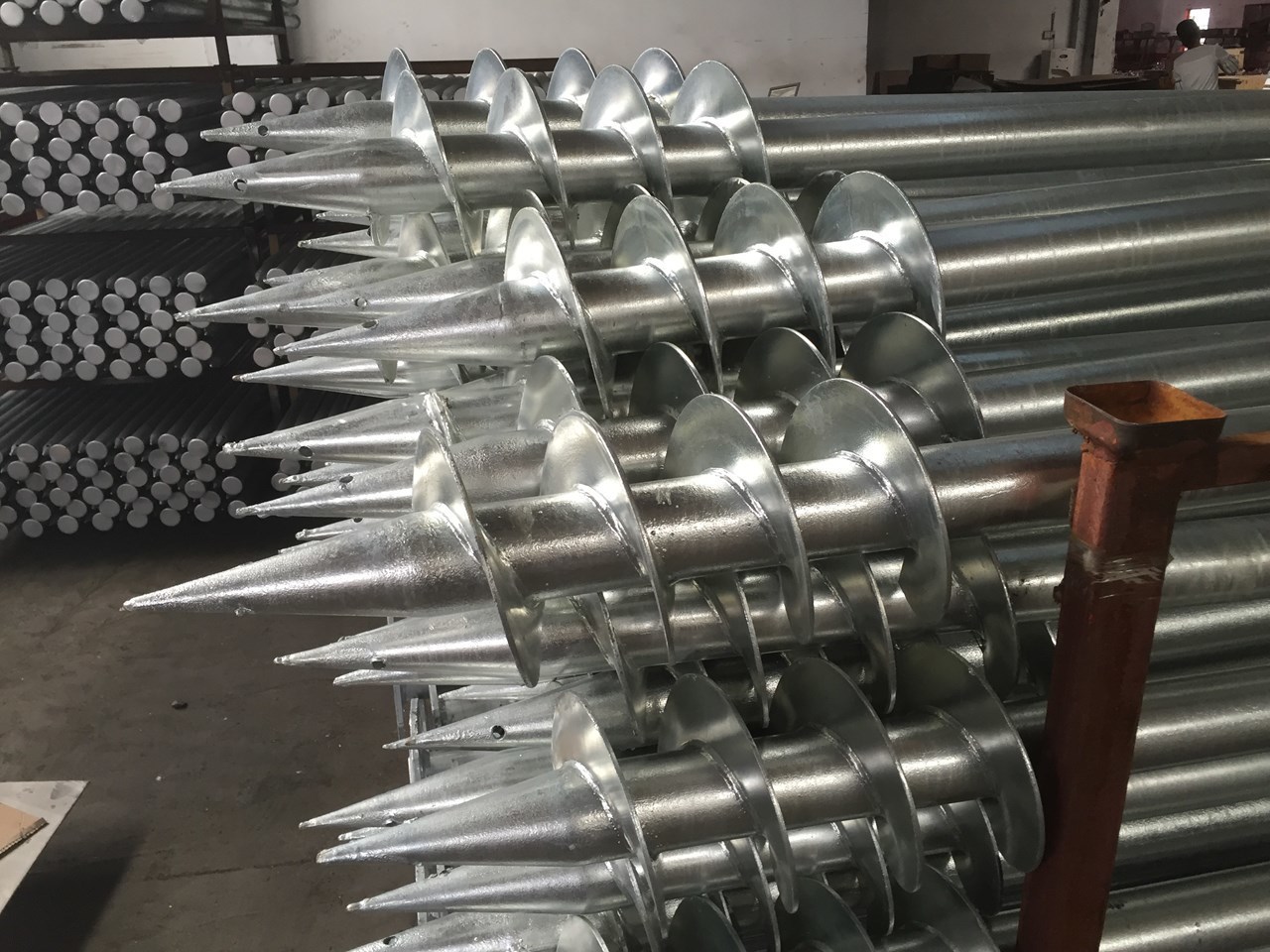

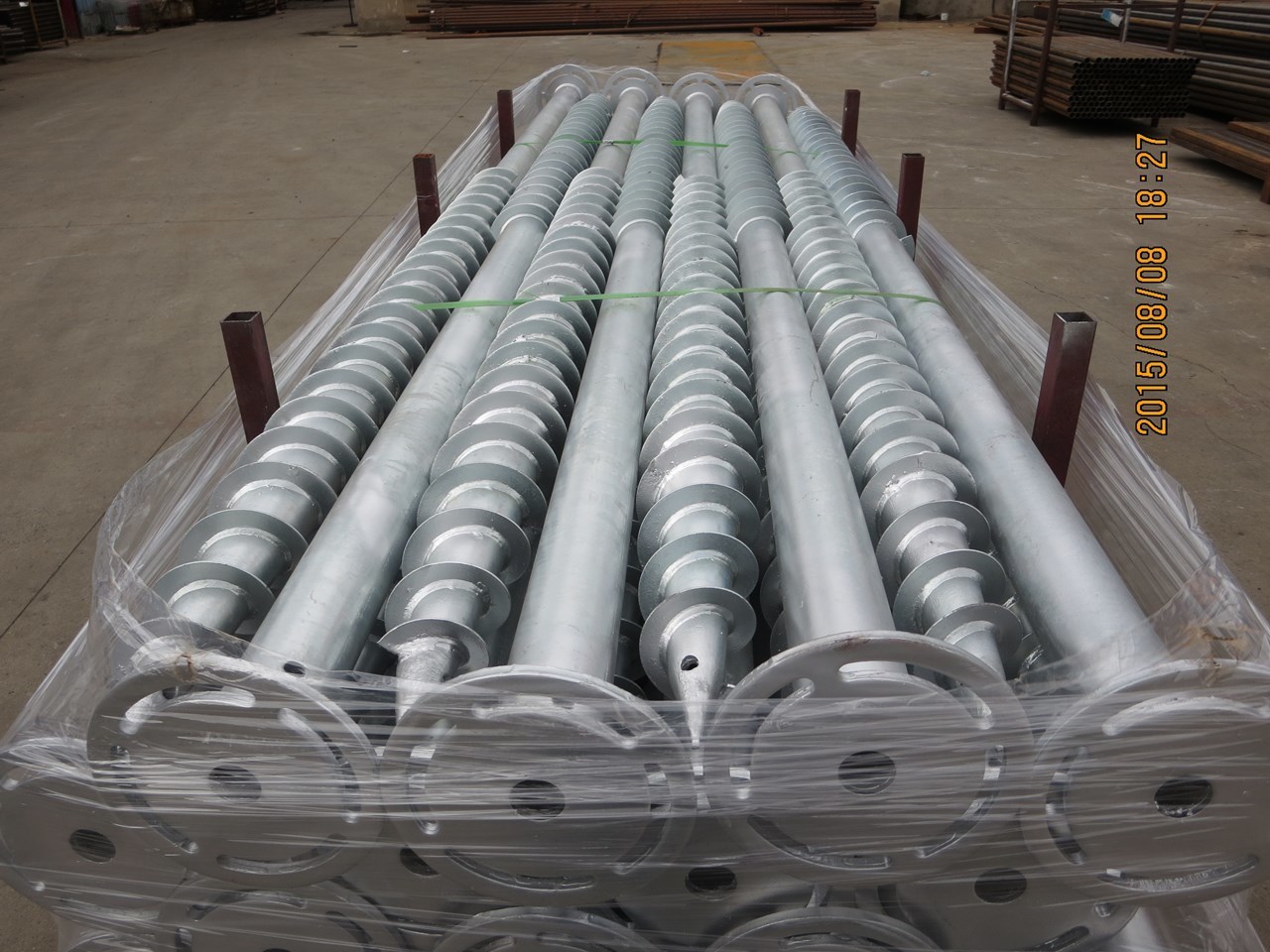

標準スクリュー杭
鋼管径: Φ76, Φ89, Φ102, 114
大羽スクリュー杭
羽根高 H(max)=100mm

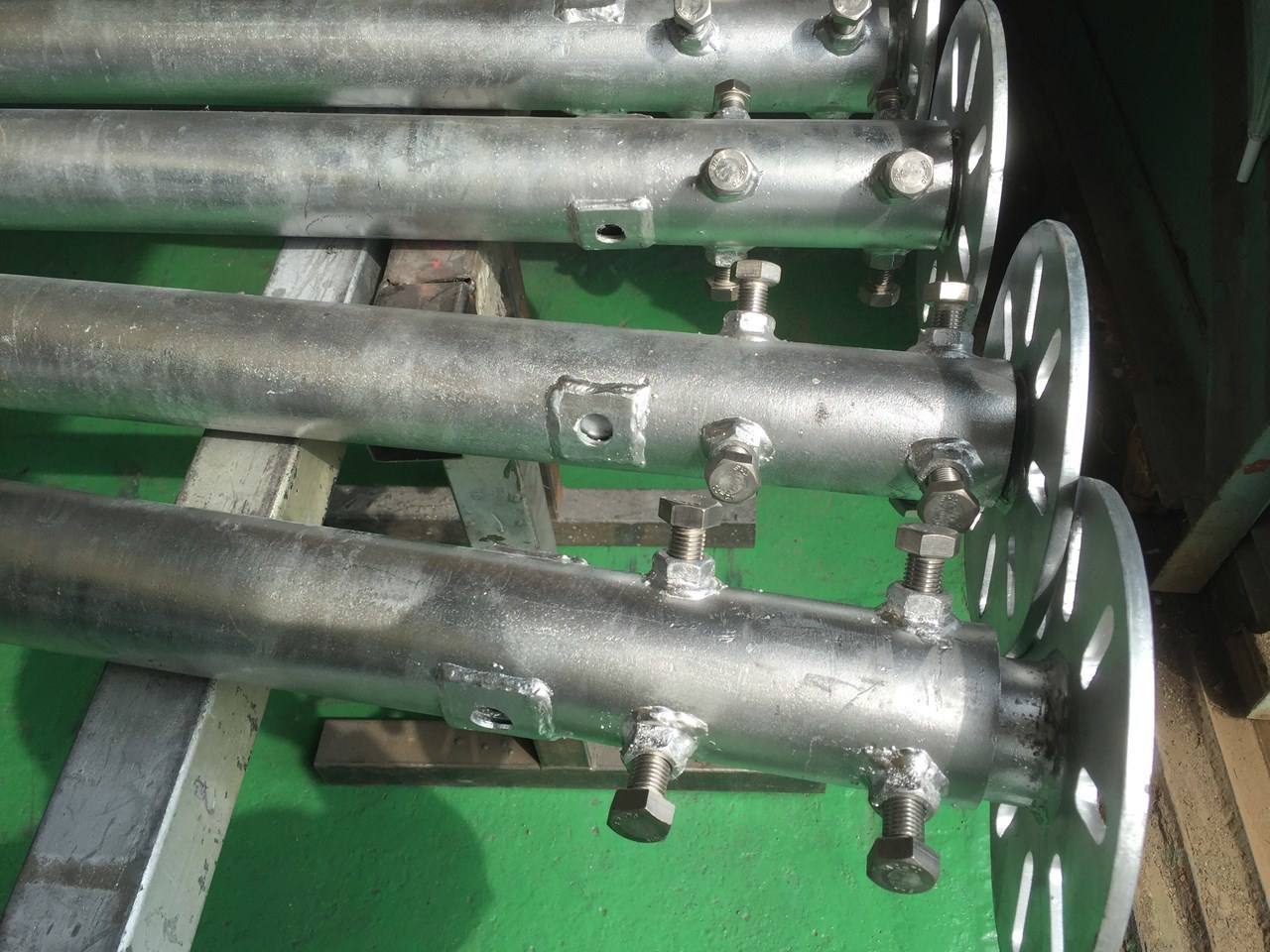

アジャスター式 スクリュー杭

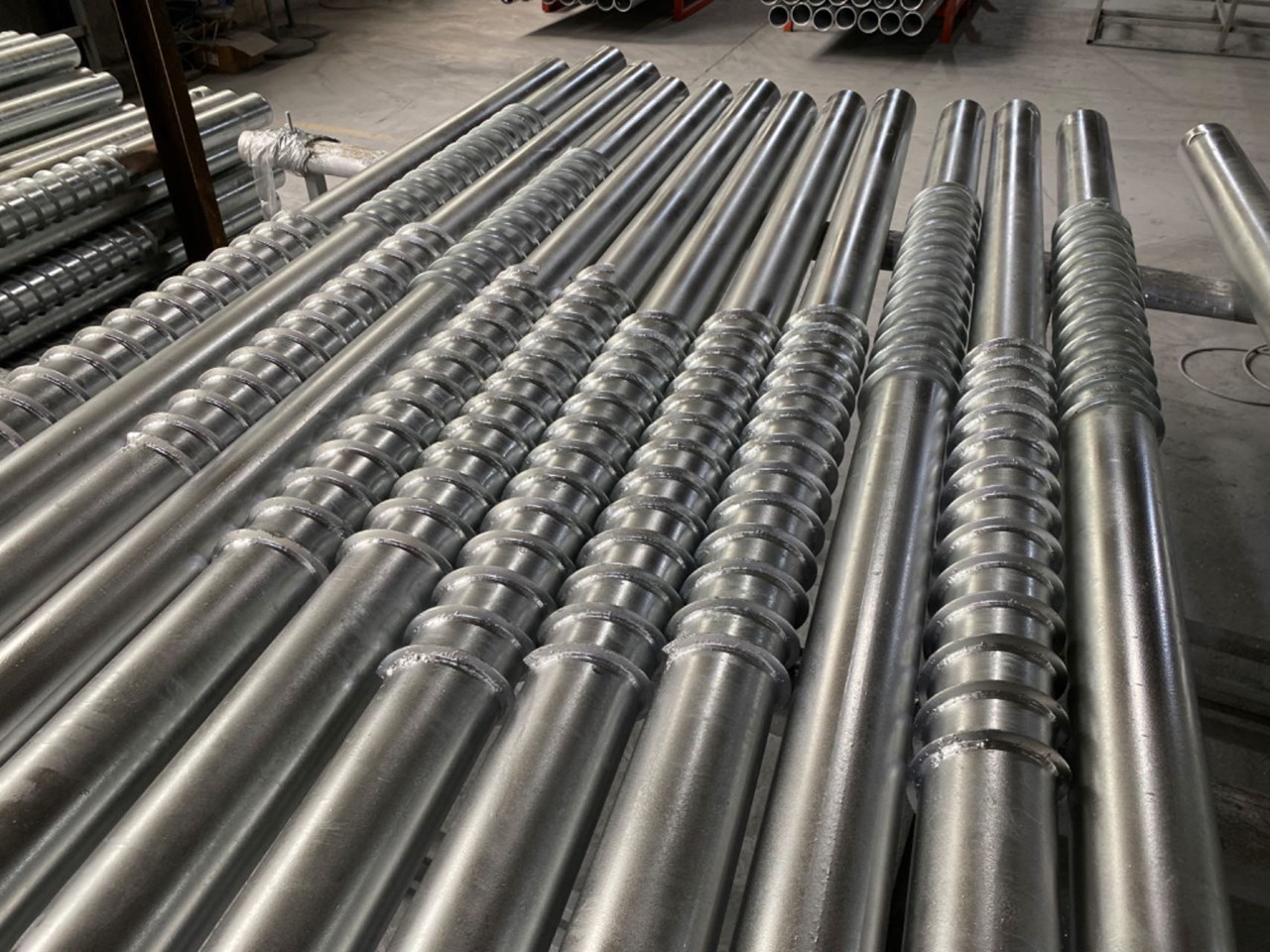

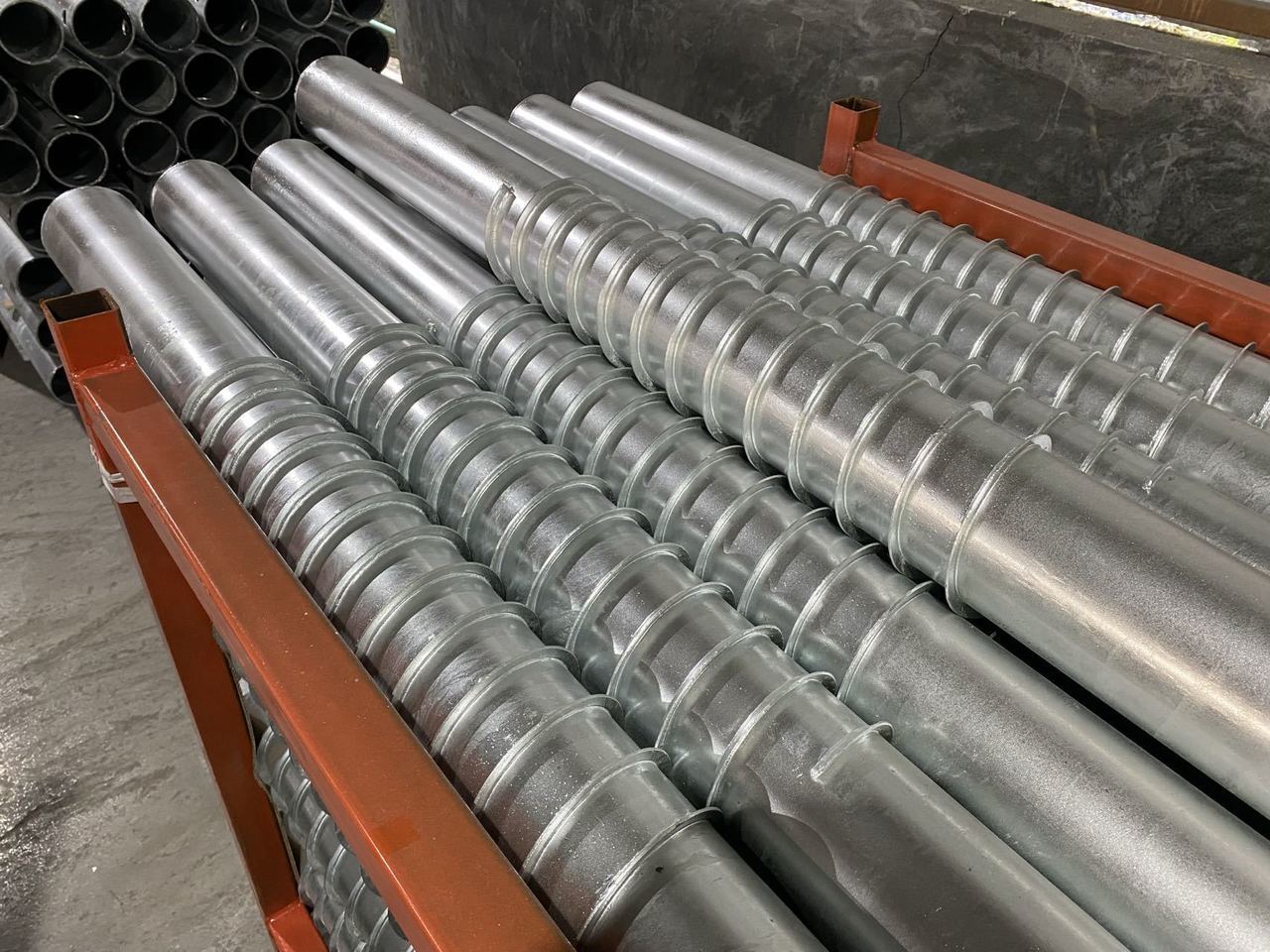

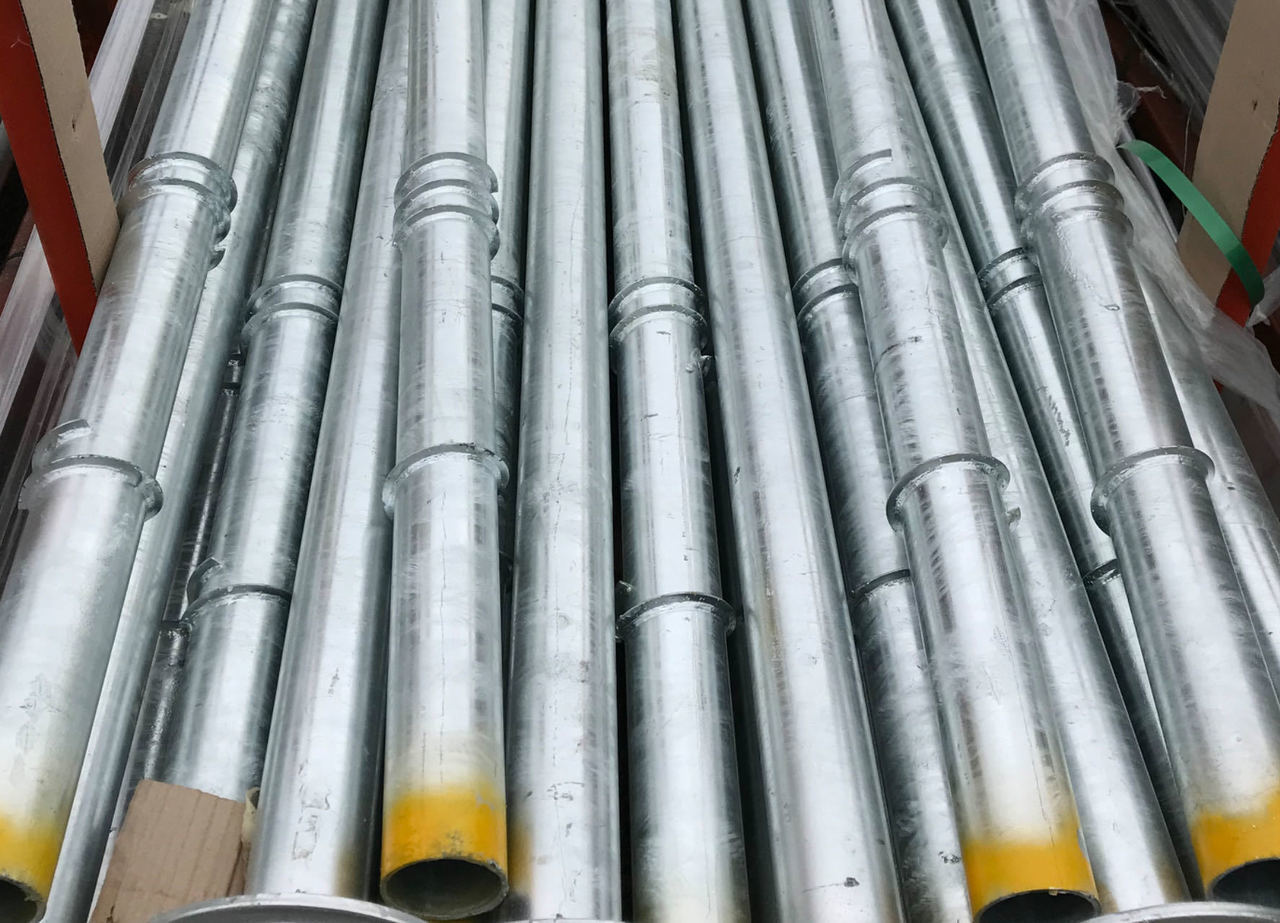

羽根付鋼管杭(※)
(キャストイン工法)

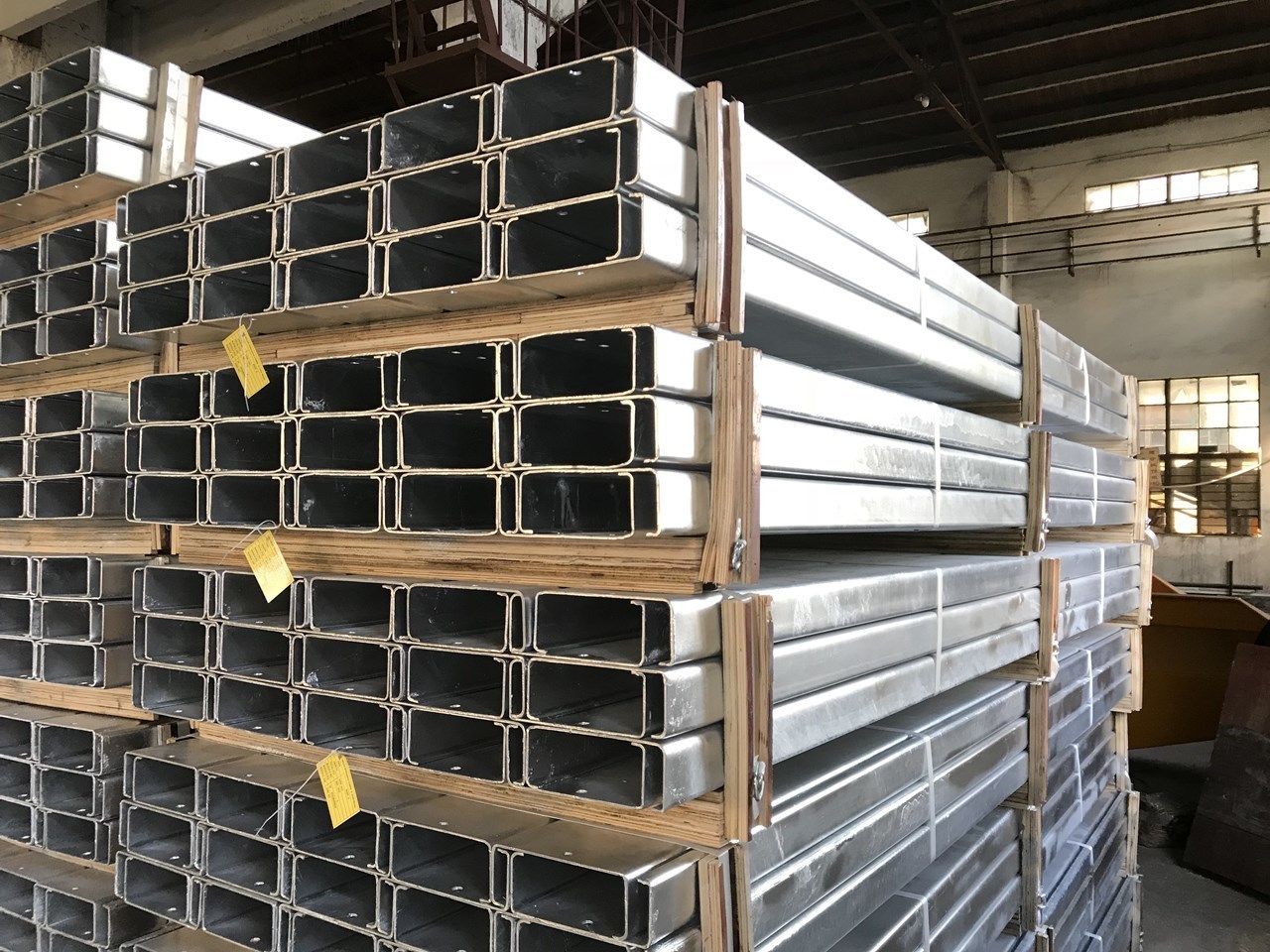

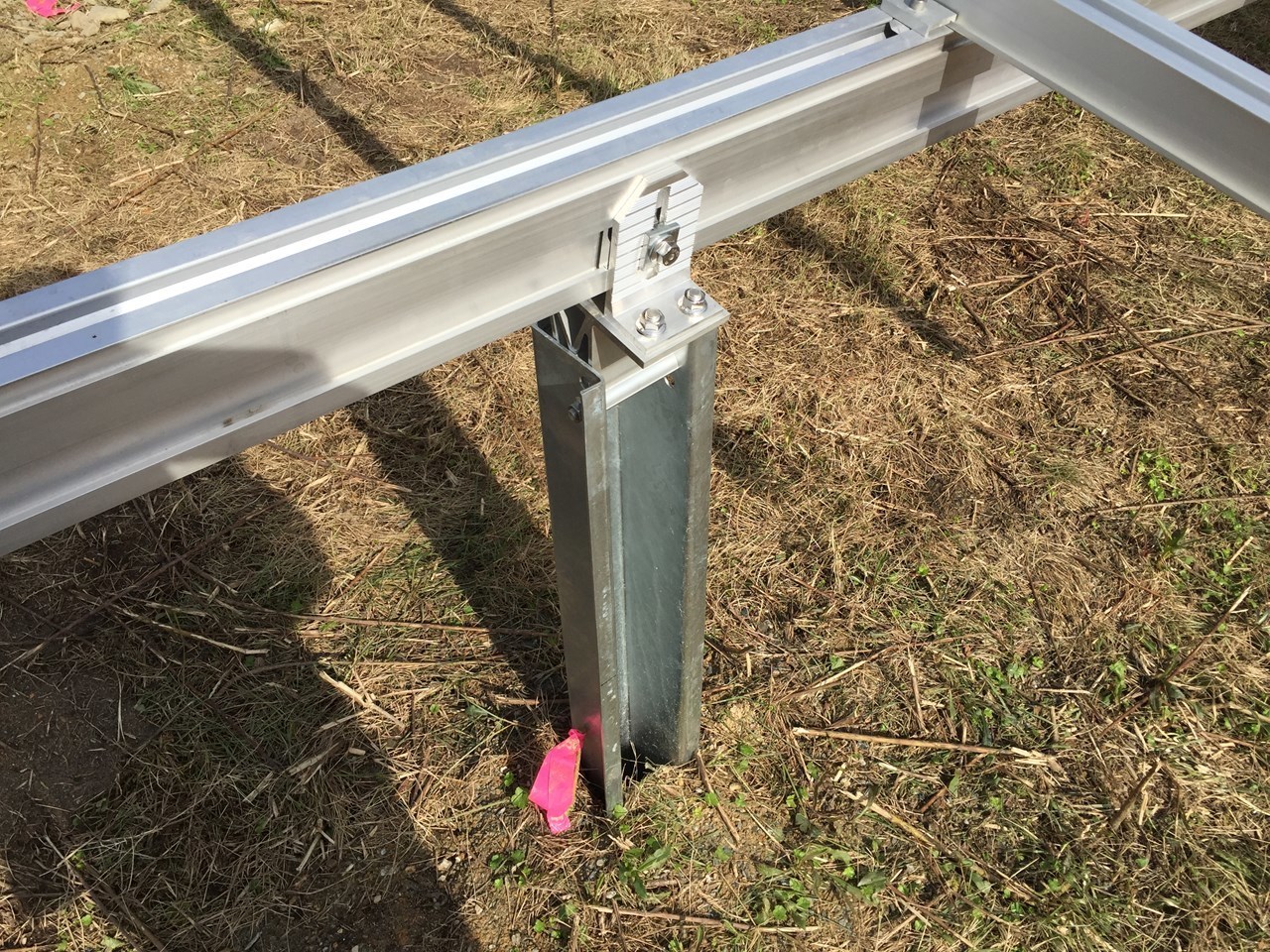

ハット型杭
(ロールフォーミング加工)

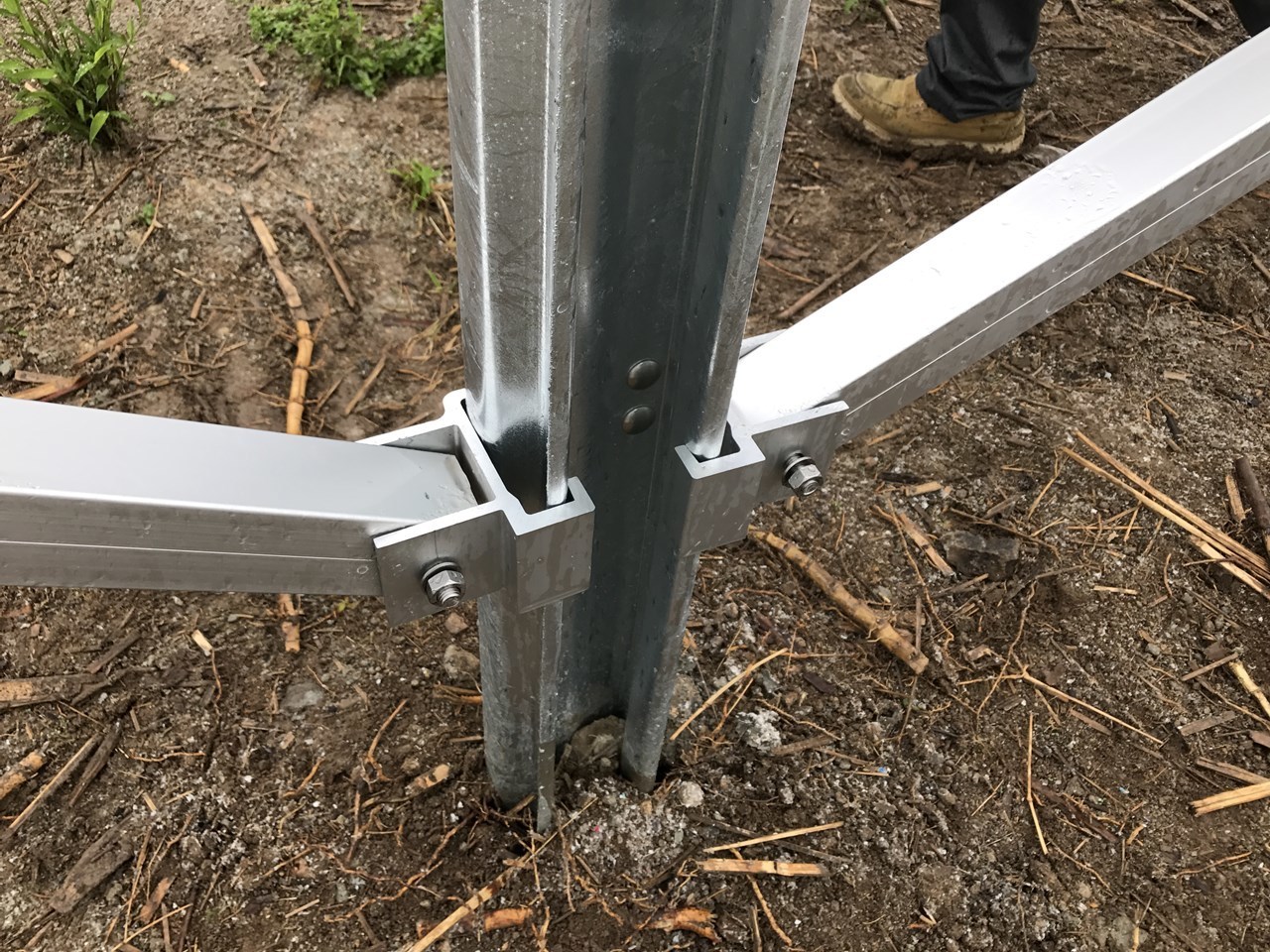

Σ(シグマ)型杭
(ロールフォーミング加工)

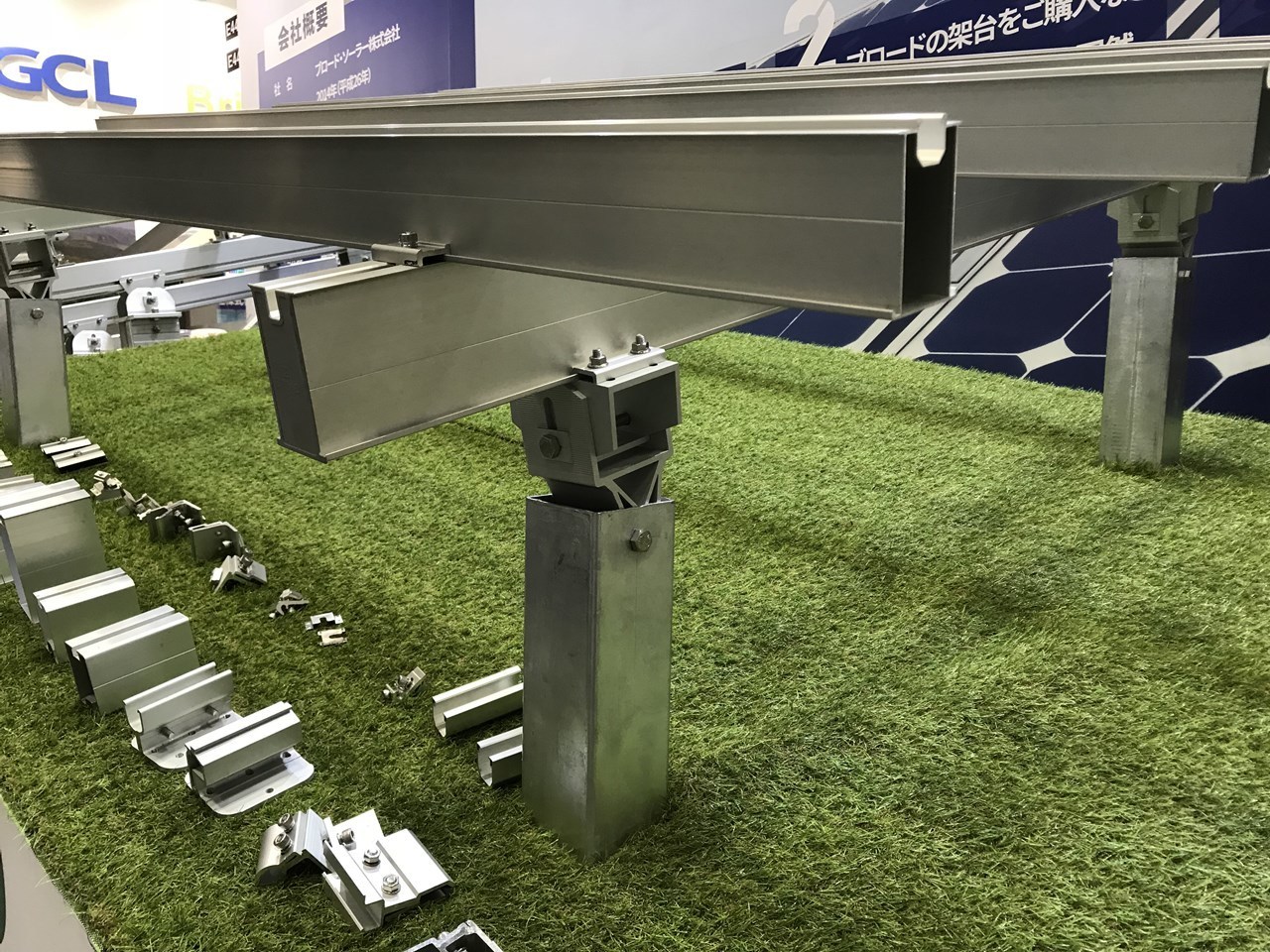

角パイプ(□鋼管)杭

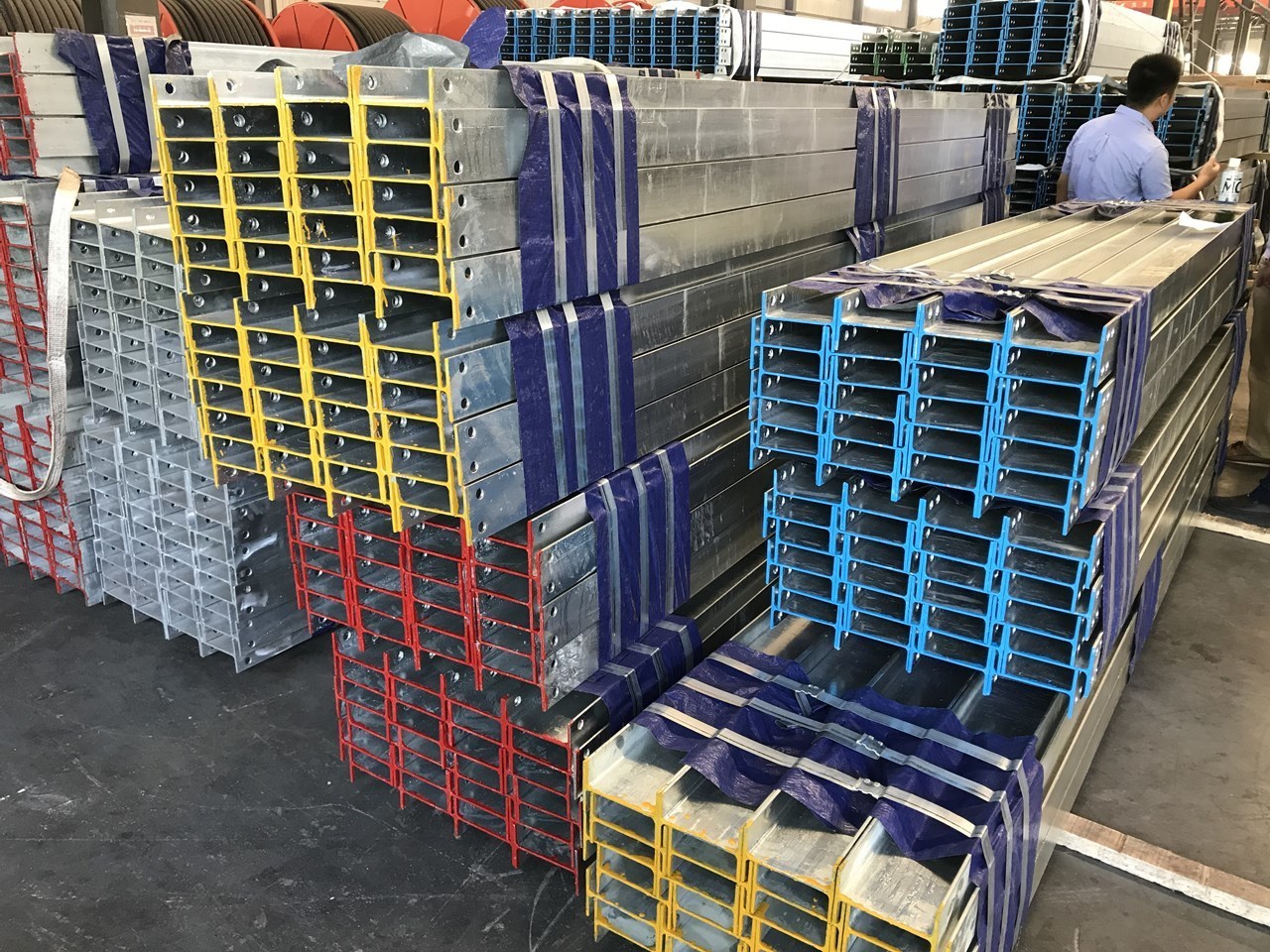

H形鋼 杭
(熱間圧延ロール)
C型鋼 杭
(ロールフォーミング)
杭関連製品(日本製)の実績

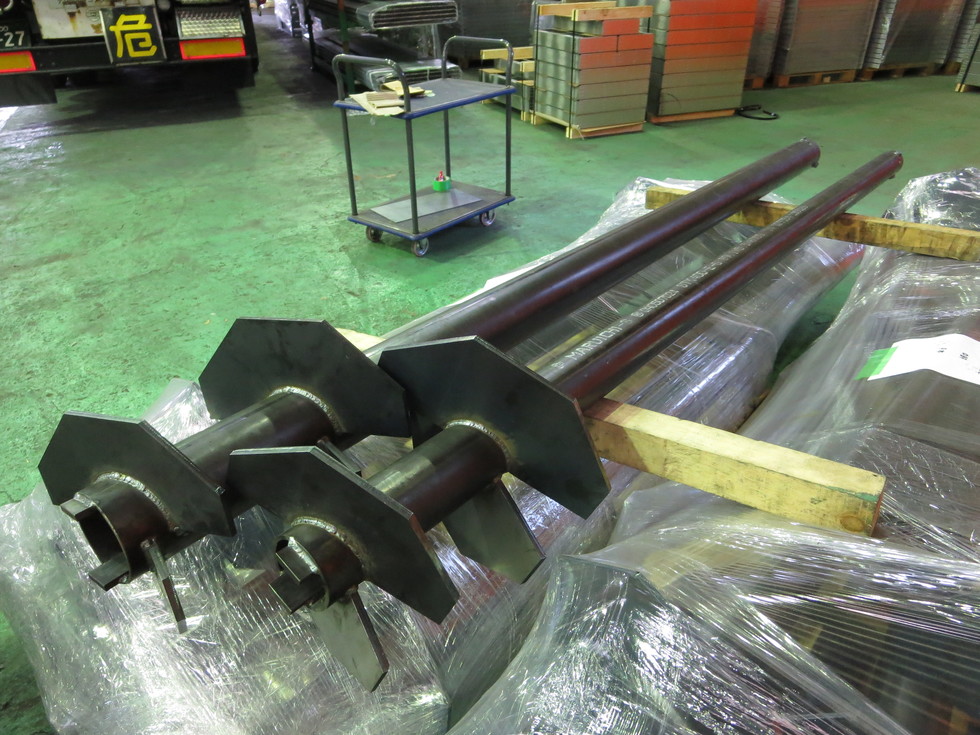

厚板大羽仕様 (杭打設試験用)

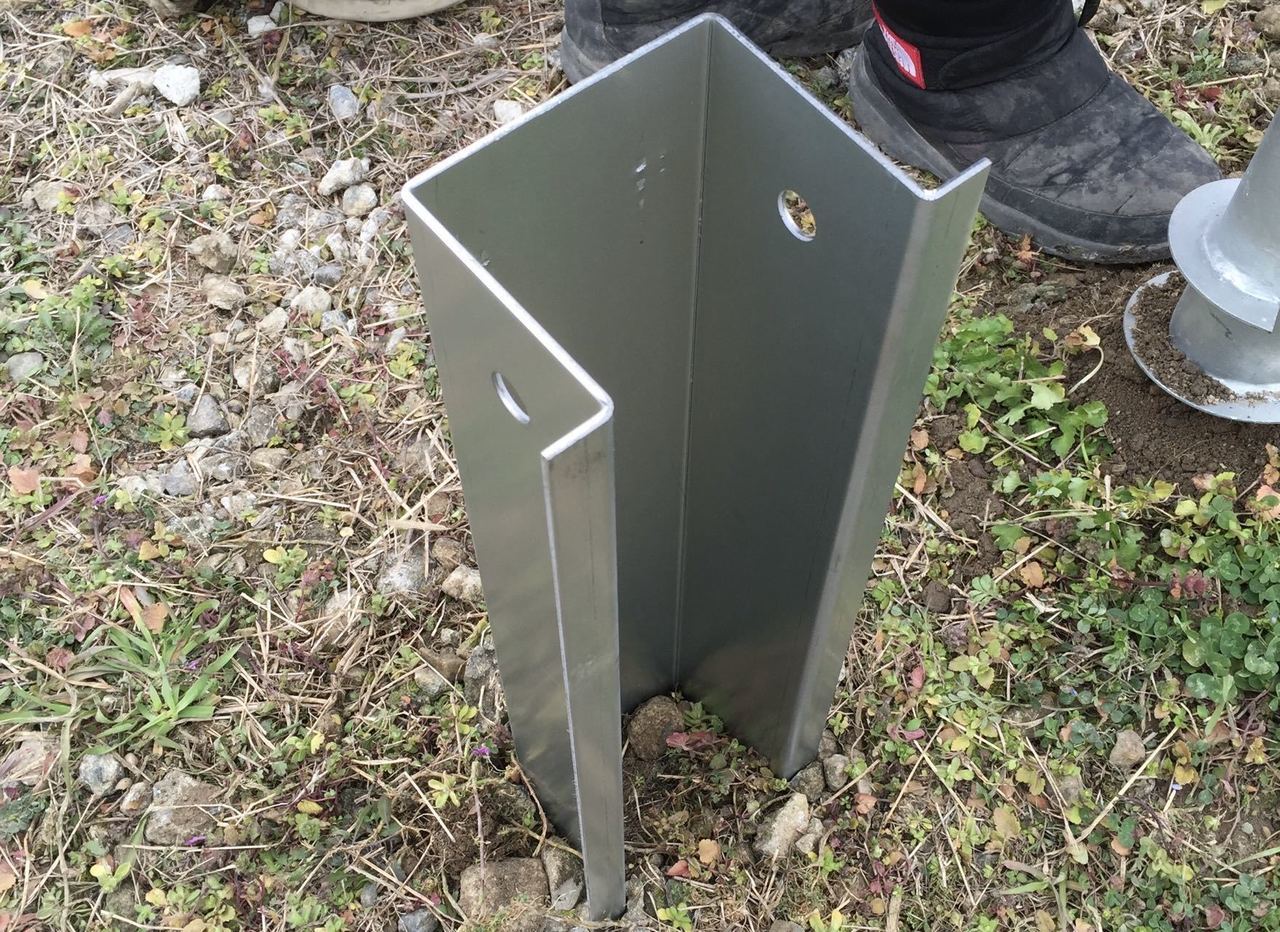

ZAM鋼板製 ハット型杭
打込み鋼管式ベース
鋼製杭キャップ
(丸鋼管仕様)
鋼製杭キャップ
(角鋼管仕様)
※羽根付鋼管杭の製品規格(参考)
材質(GB規格)：主材：Q235B, Q355B 羽根部：Q195
表面処理：溶融亜鉛鍍金(ドブ漬けメッキ)
鋼管径：Φ48, Φ76, Φ89, Φ102, Φ114, Φ140, Φ160
板厚：t3.0, t3.2, t3.5, t4.0, t4.5等 (一定数量以上でJIS規格の板厚で対応可)
杭長(参考)：L1200mm～L6000mm
(施工作業現場での怪我防止)

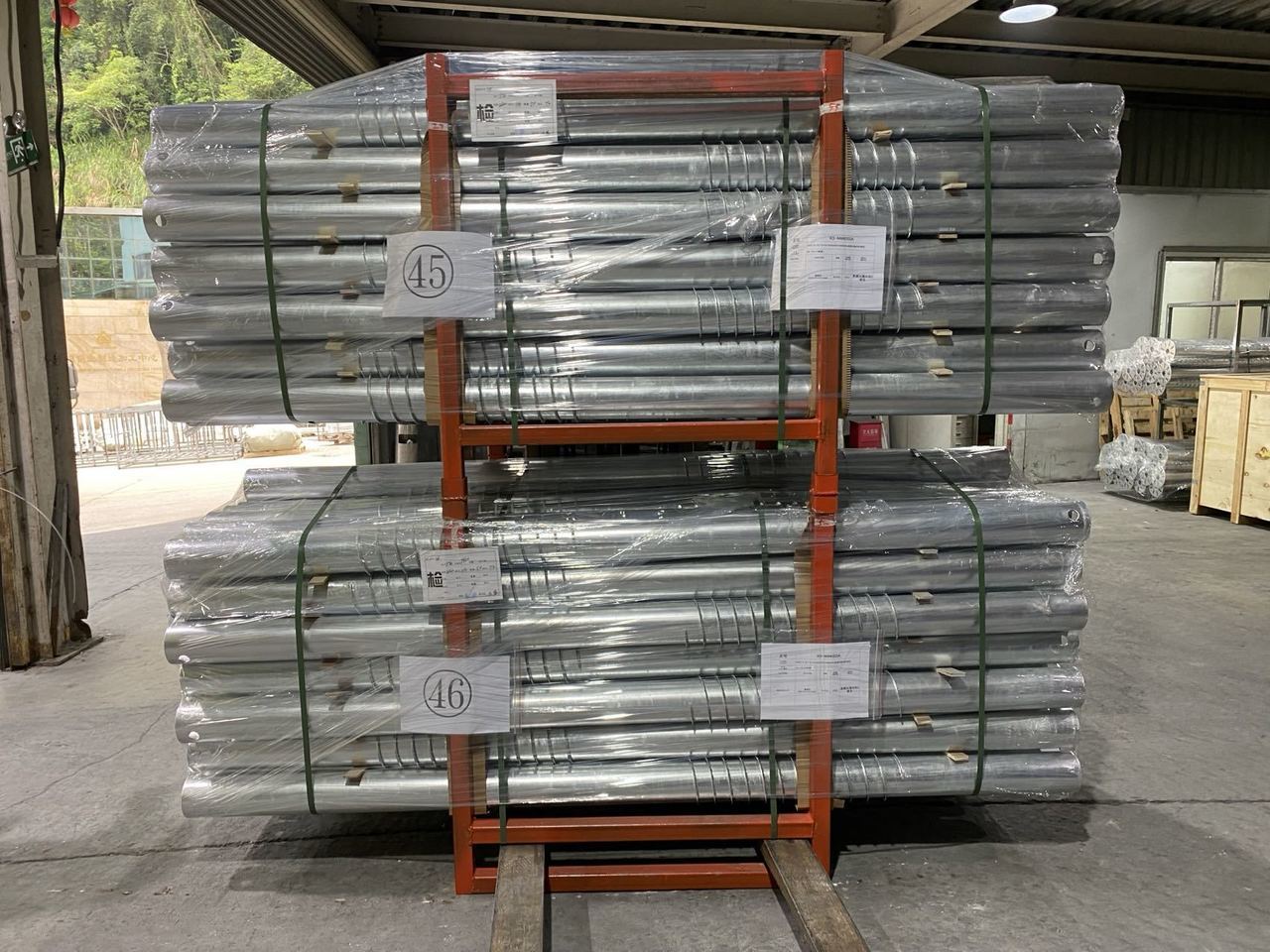

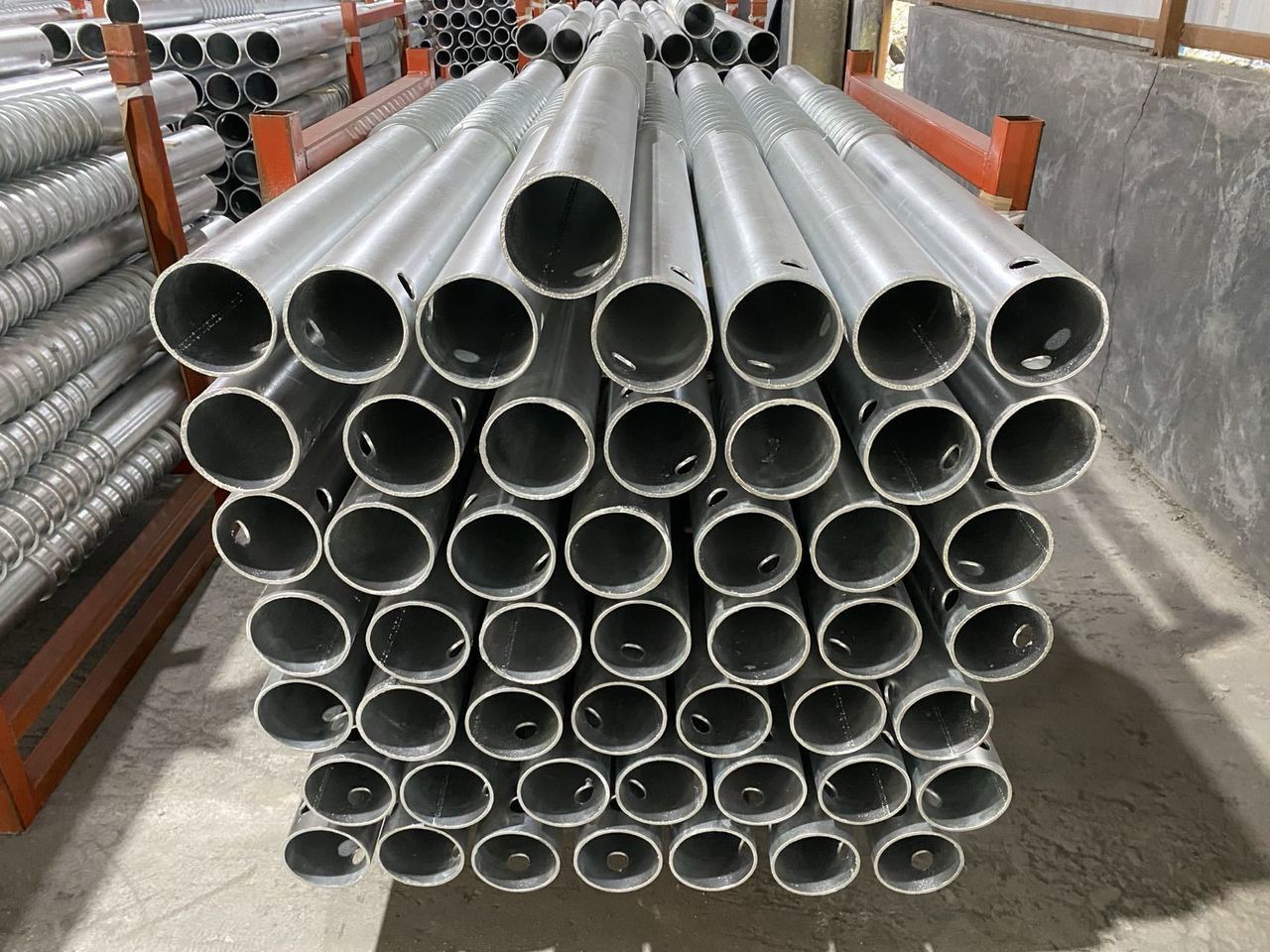

出荷梱包(通常2段ラック)
コンテナ積載明細表に紐づけ

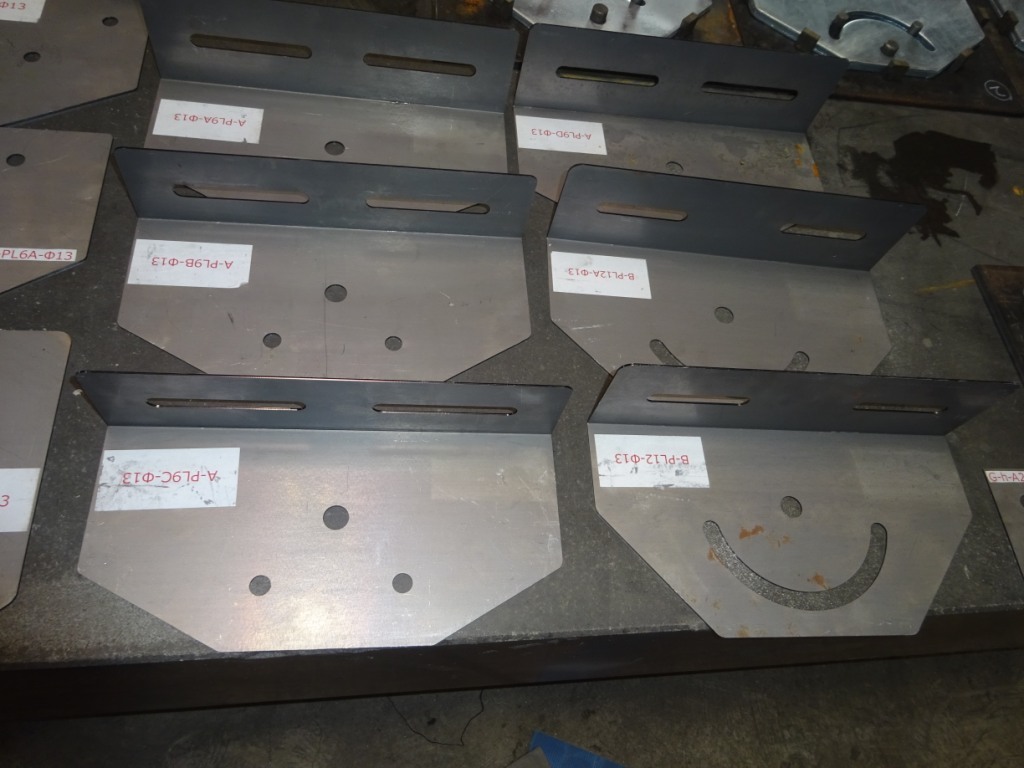

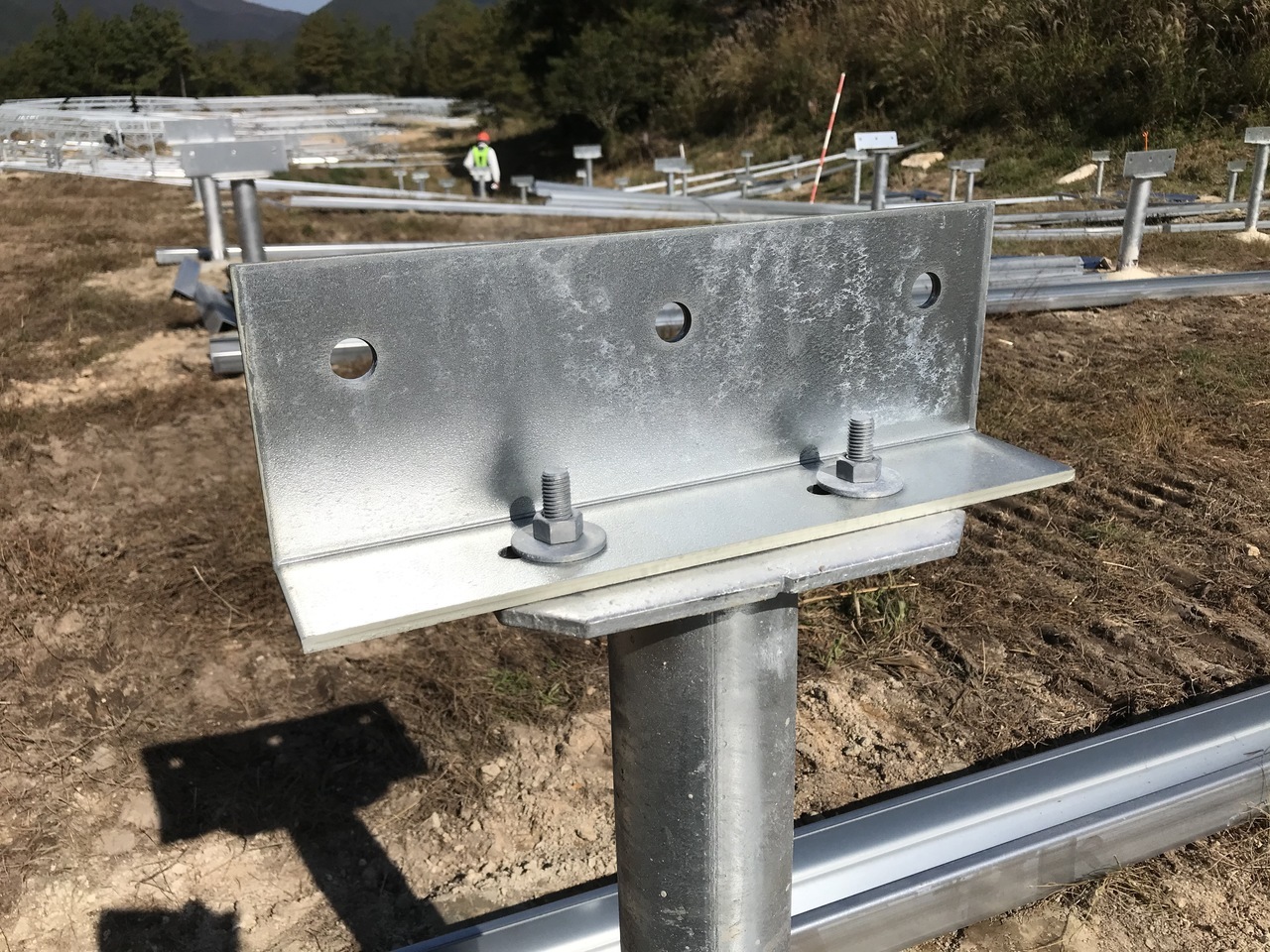

杭頭金具/取付金具

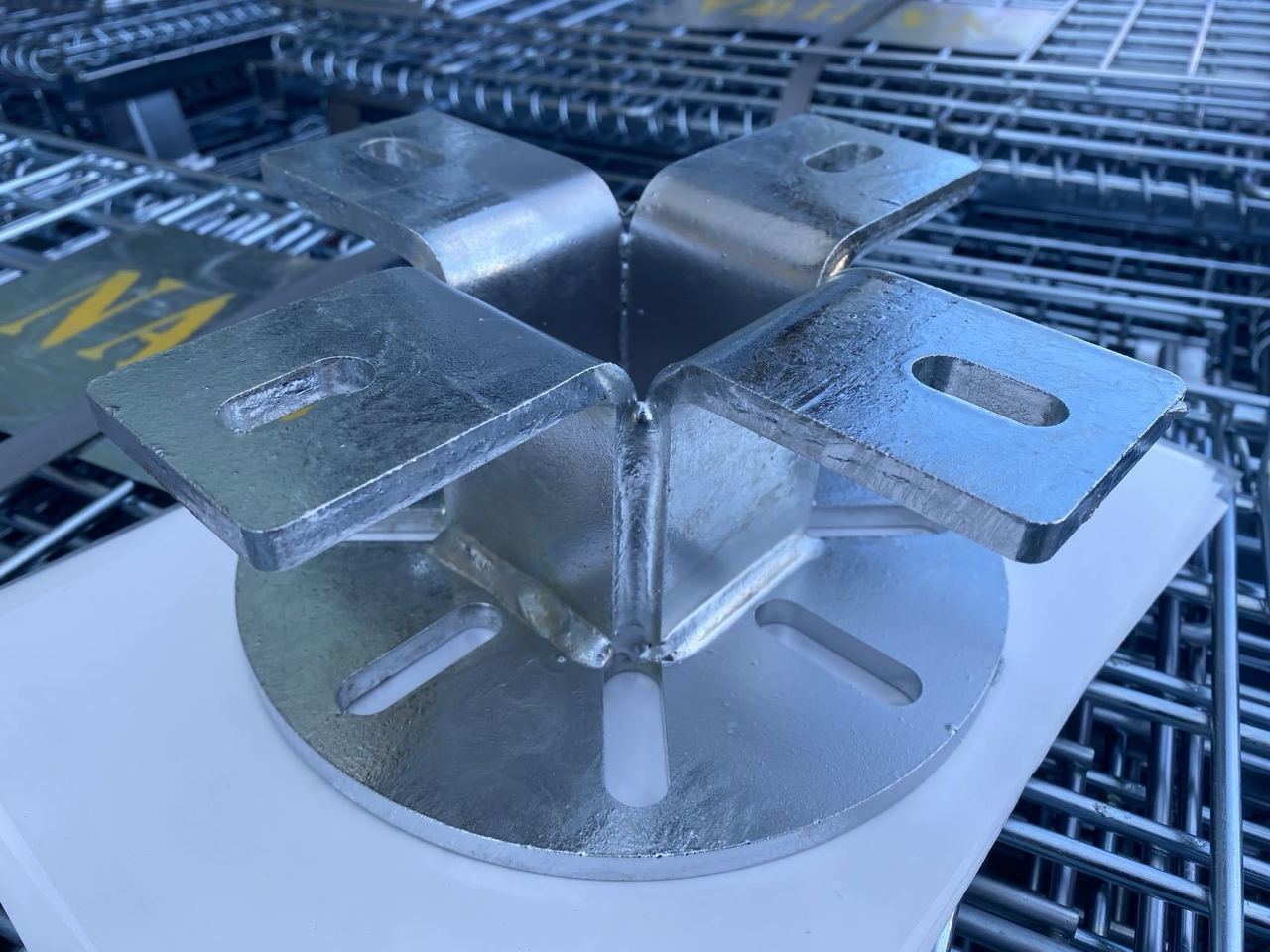

ベース金具
材質: GB(中国製): Q235B/Q355B JIS(日本製): SS400/SM490A
板厚: t9mm, t12mm等 表面処理: 溶融亜鉛鍍金

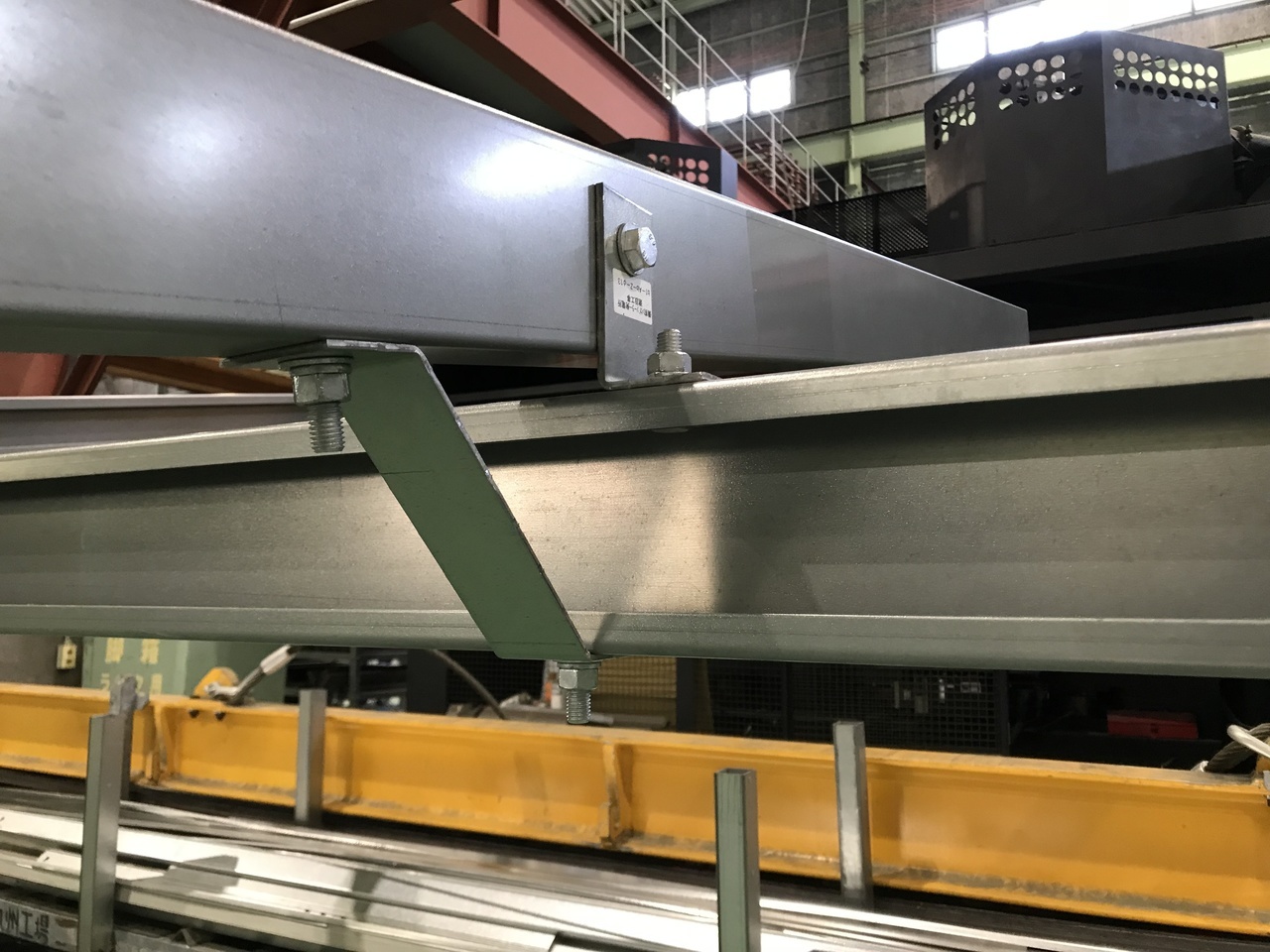

その他金具/取付金具

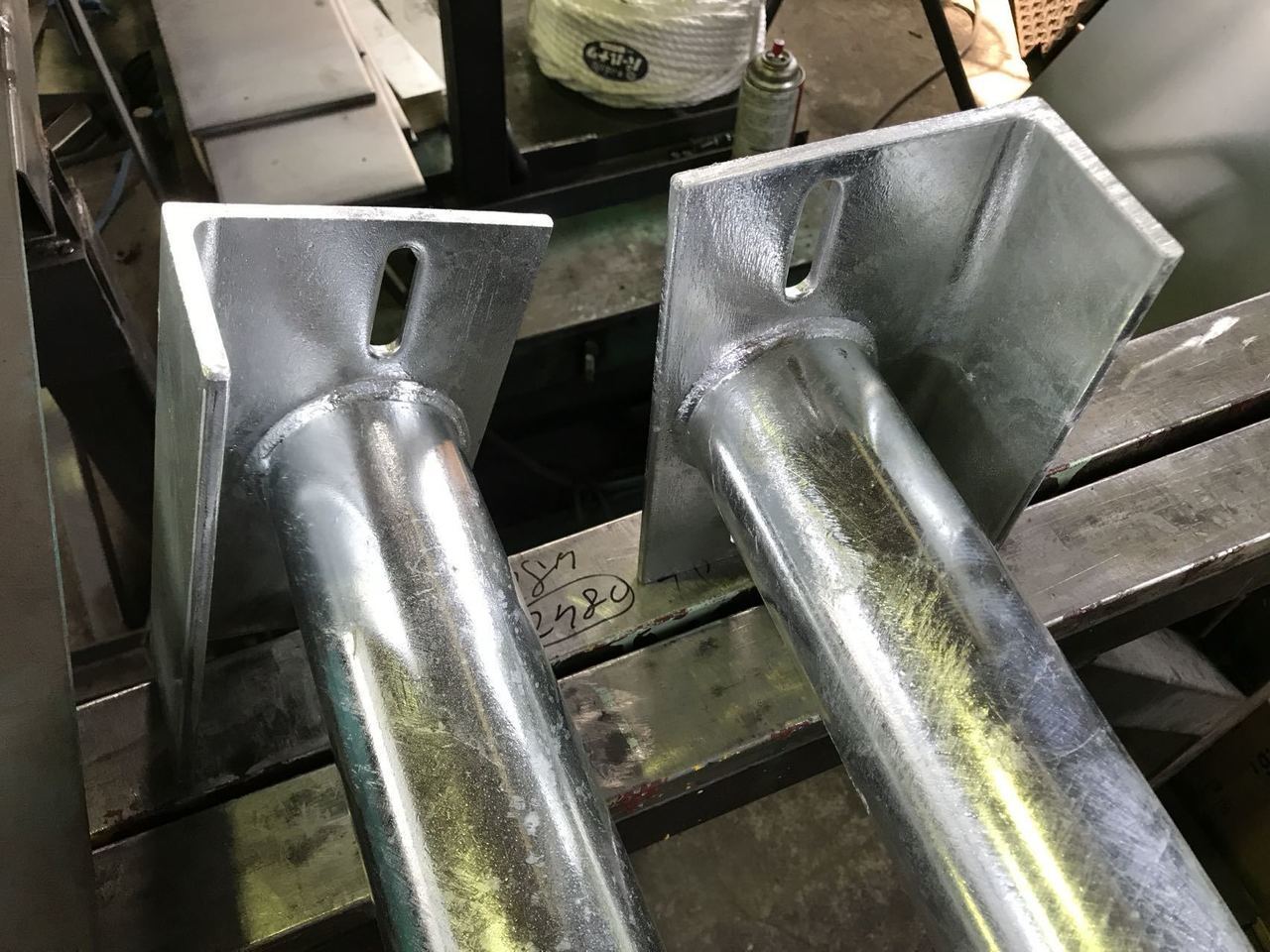

溶接金物(溶融亜鉛鍍金)
ZAM 杭頭金具

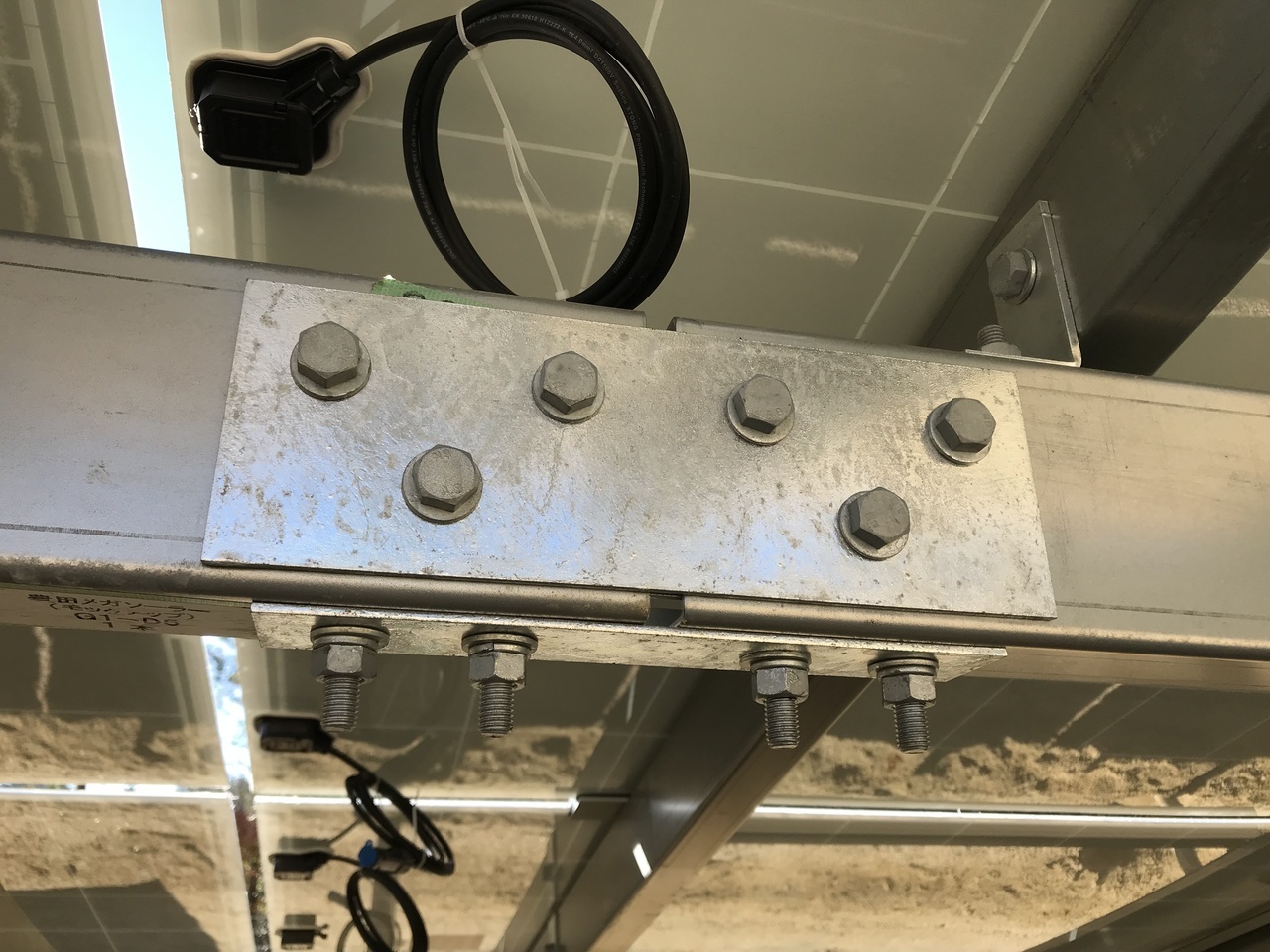

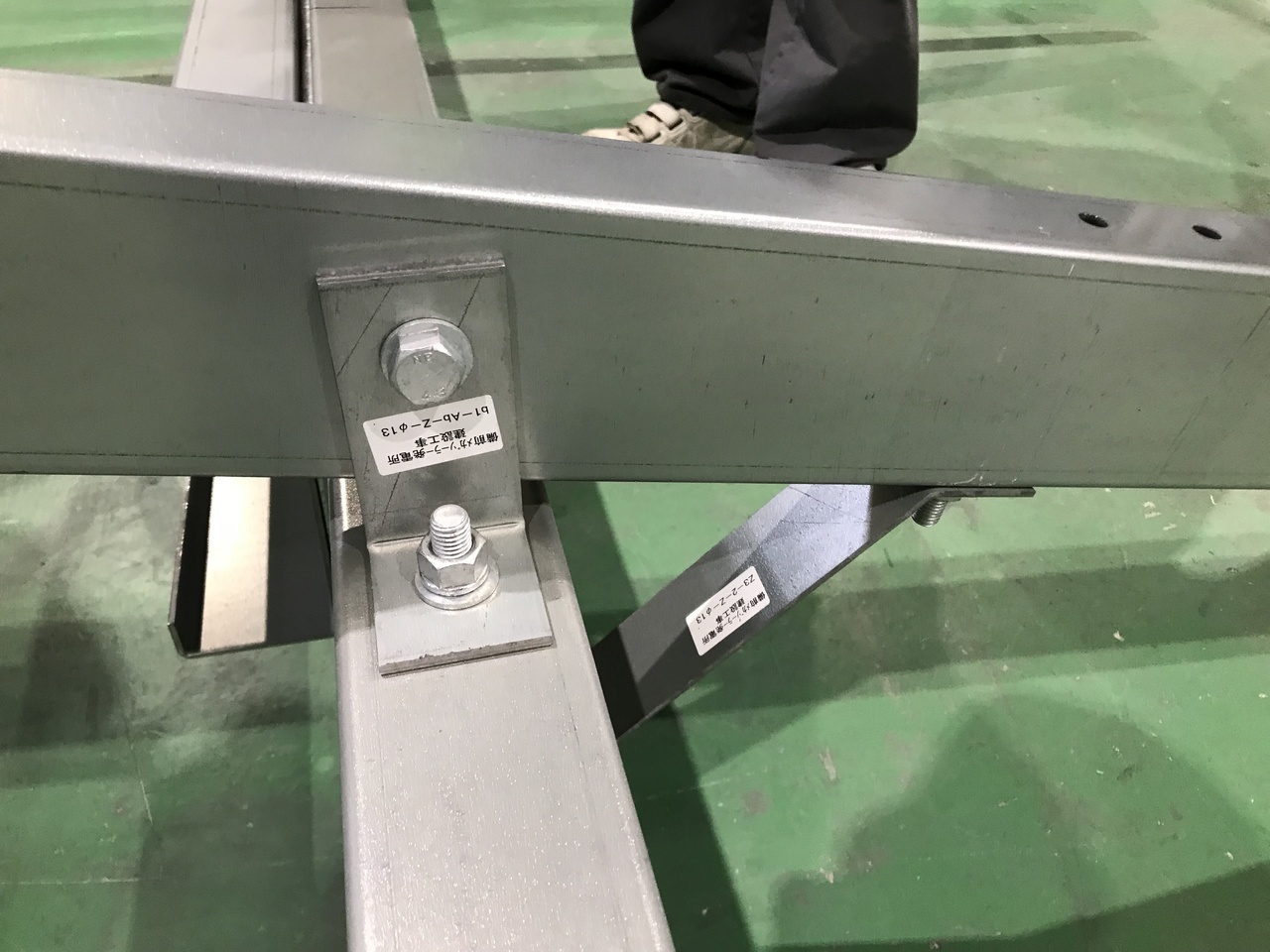

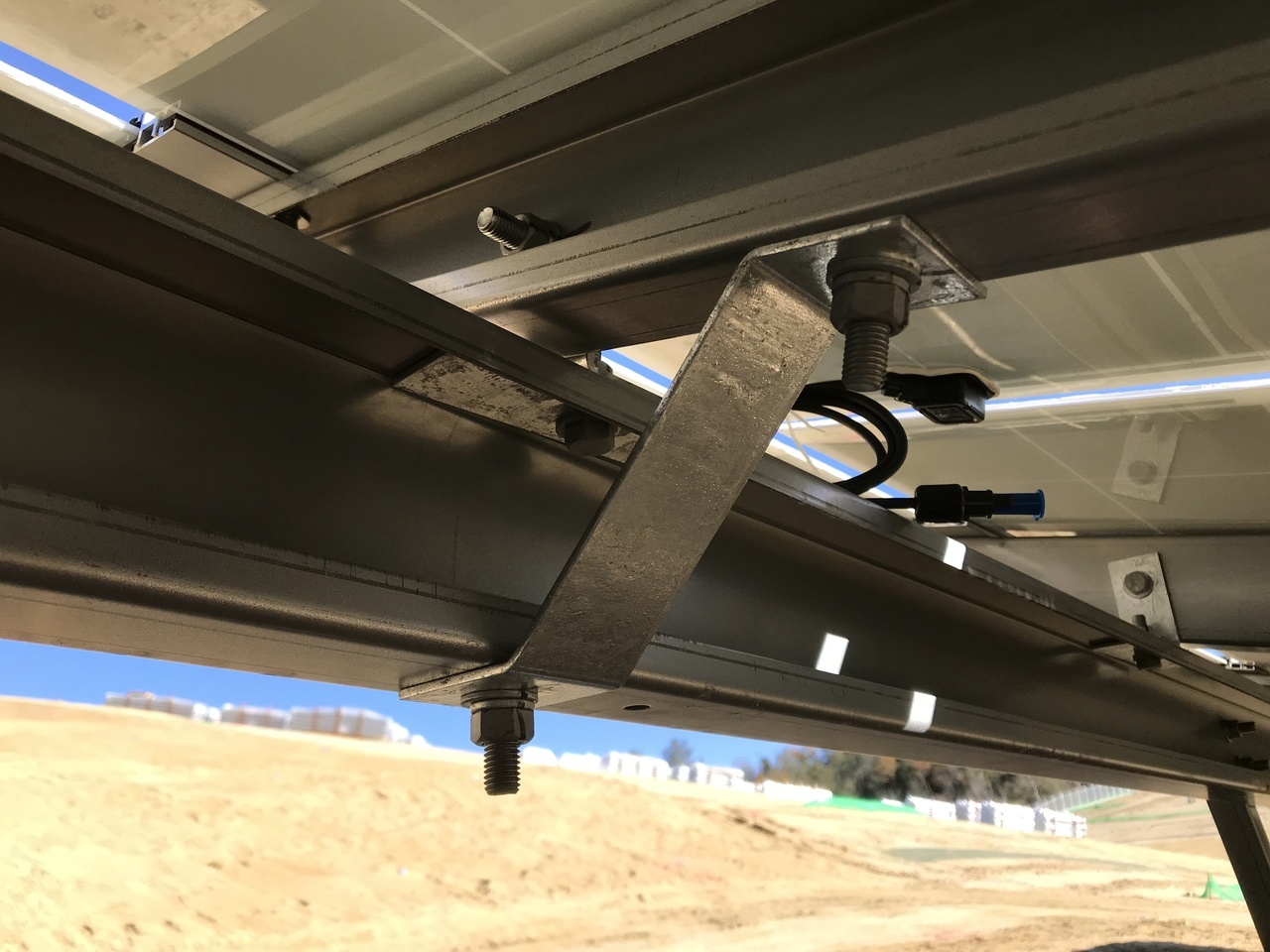

梁 連結プレート
ZAM小物 取付金具

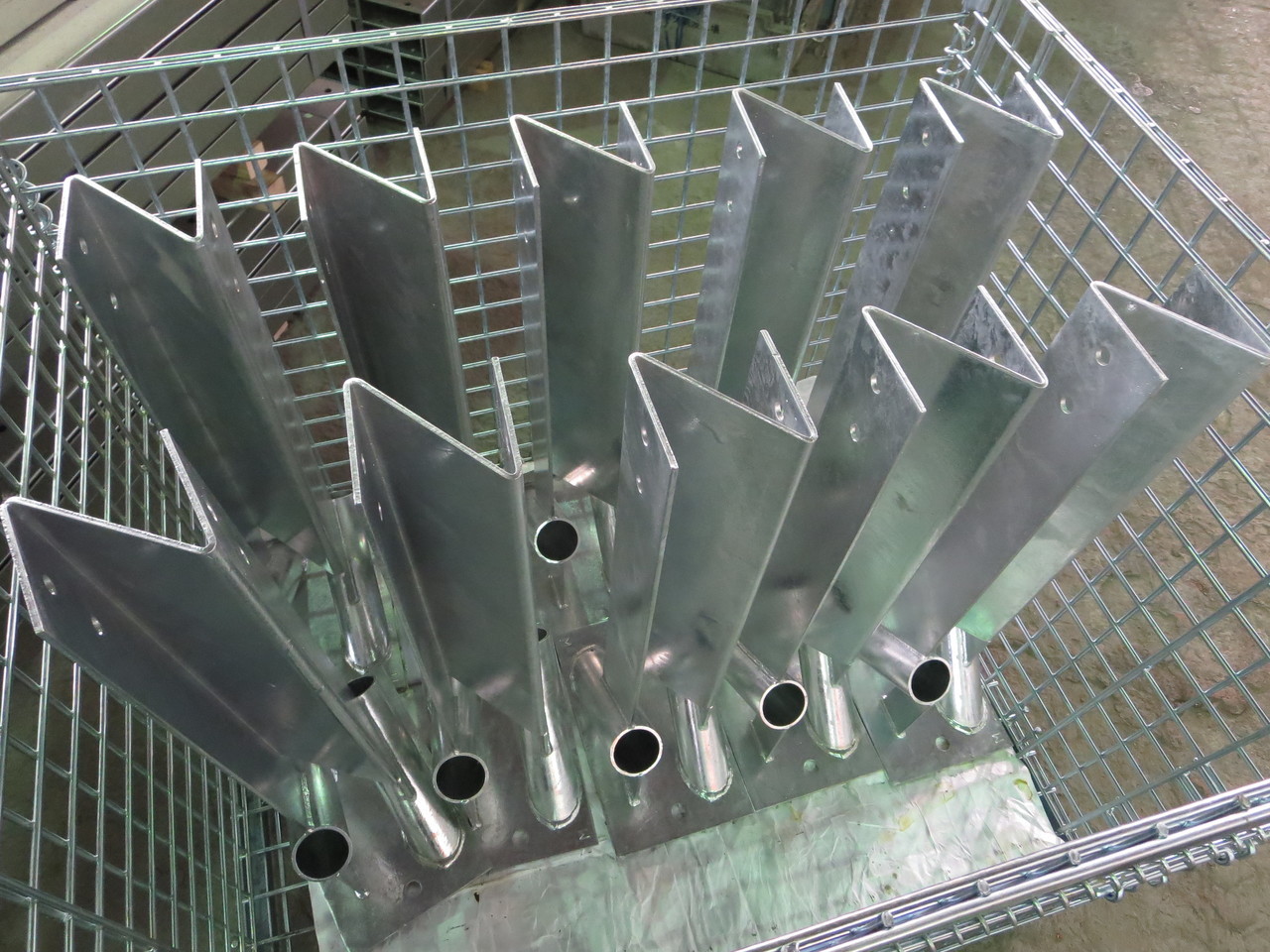

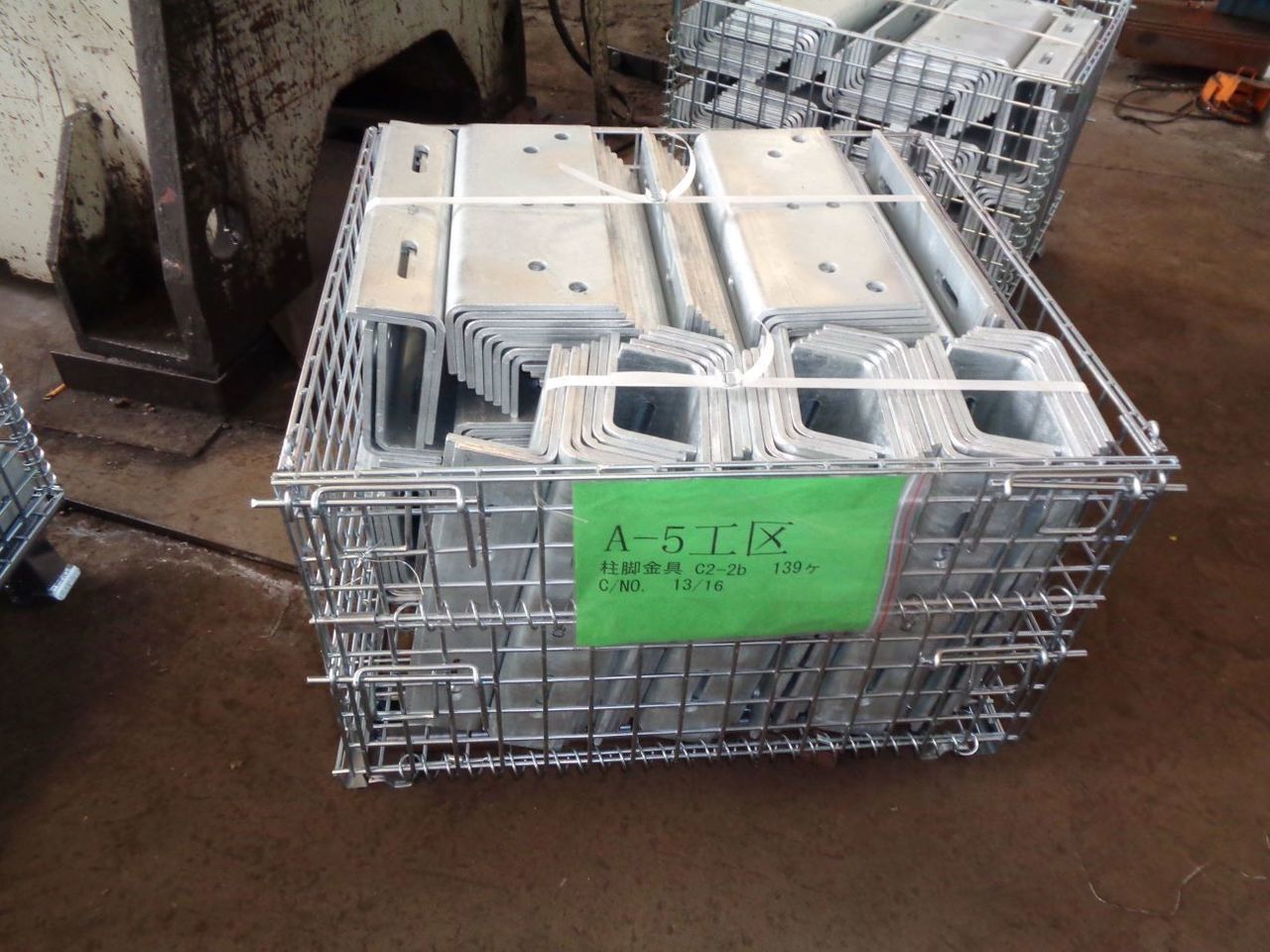

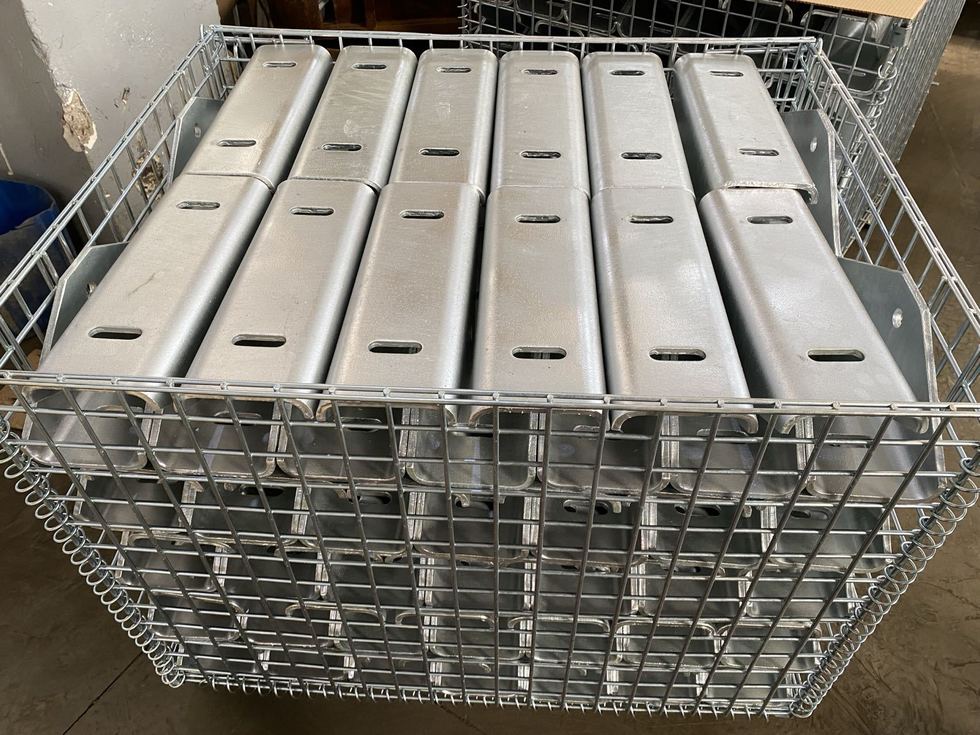

出荷梱包状態 / 検査治具

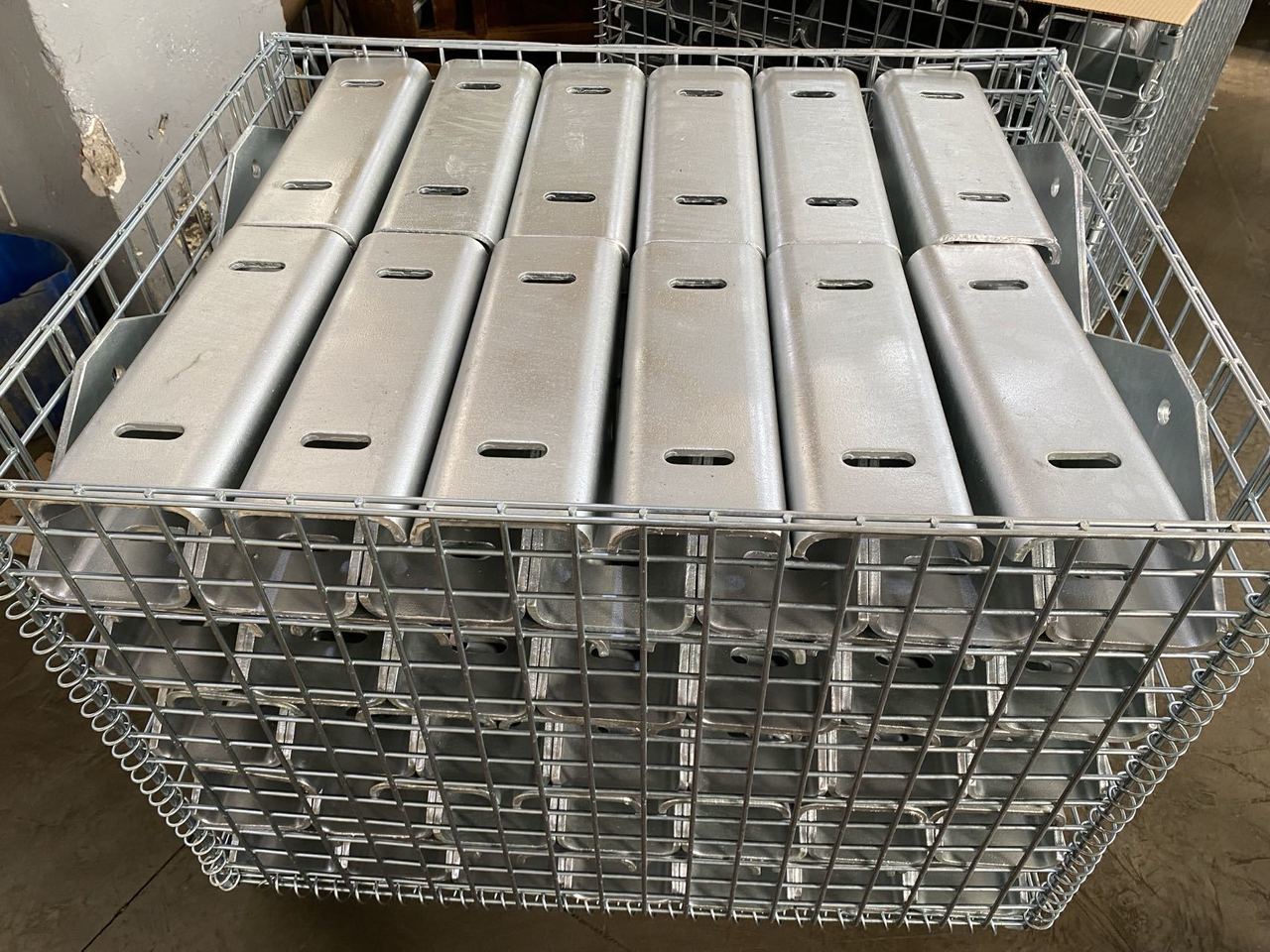

金具類は、メッシュボックスパレットに積載してから出荷(VANNING)しますので、
現場での管理がし易いです。
梱包ラベル PL番号
現場工区/明細(品番/数量)を明記

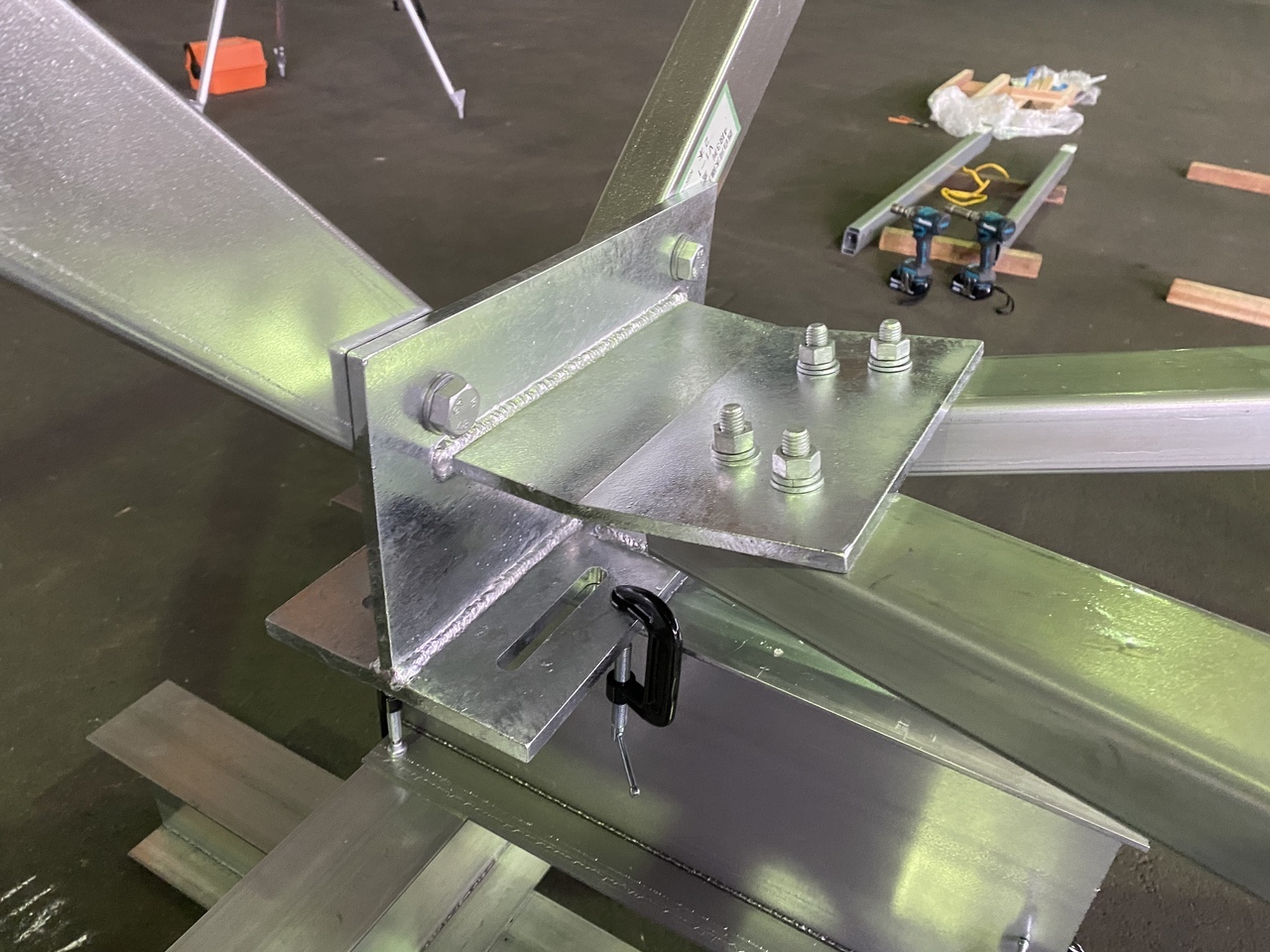

品種毎に検査治具を製作して 品質管理を行っております。

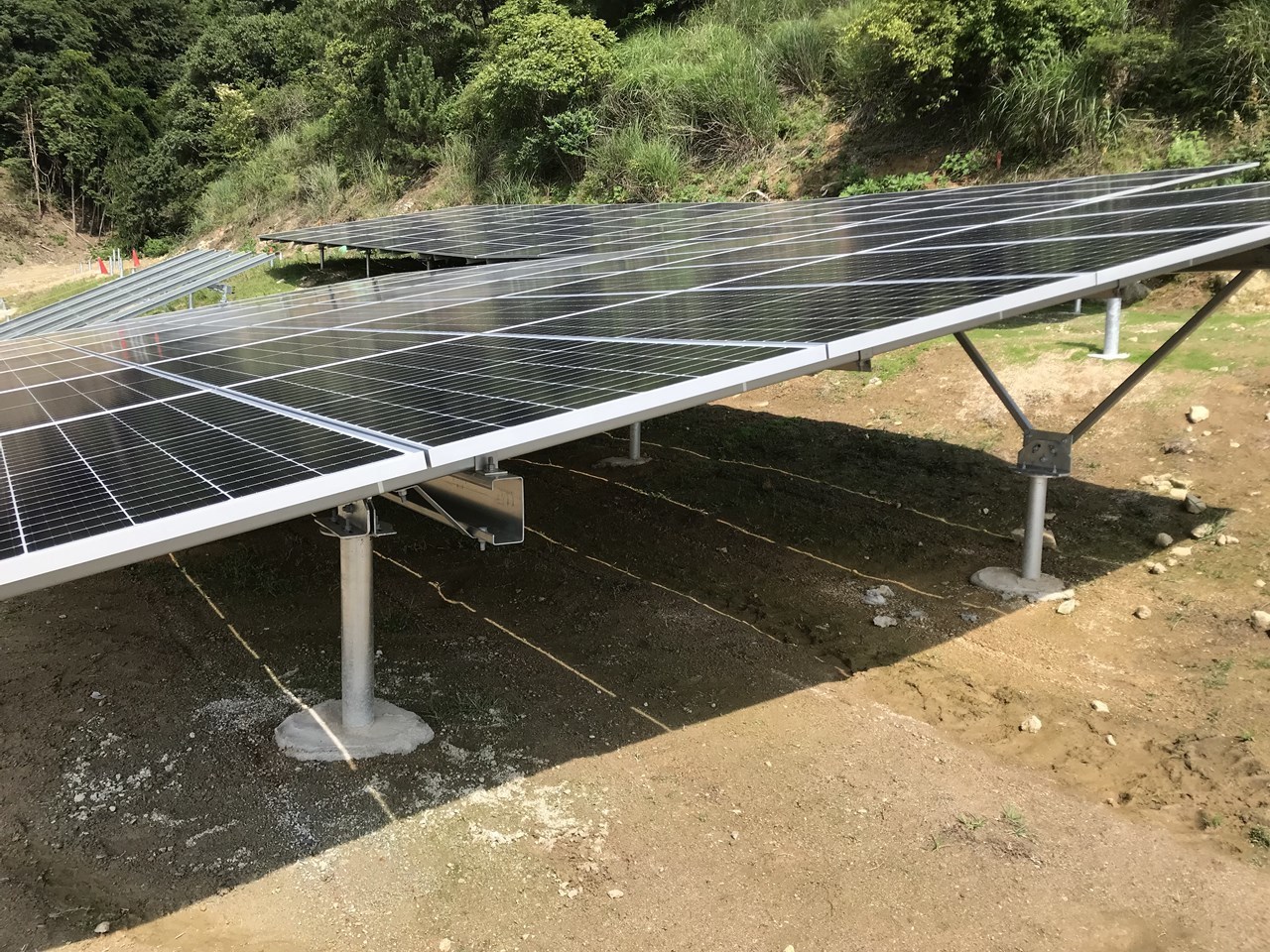

製作納入実績(一部)
豊田メガソーラー
所在地：愛知県豊田市 事業主体：パシフィコエナジー
発電規模：約62MW 工期：2018年9月～
浪速産業 製造実績：約40,000本
基本仕様
材質(表面処理)：Q345B(旧GB規格) (溶融亜鉛鍍金)
鋼管規格：Φ76, Φ89, Φ114, Φ140
t=3.0, 4.0 L=2,000～2,900
夢前メガソーラー
所在地：兵庫県姫路市 事業主体：パシフィコエナジー
発電規模：約72MW 工期：2019年5月～
浪速産業 製造実績：約39,000本
基本仕様
材質(表面処理)：Q355B(溶融亜鉛鍍金)
鋼管規格：Φ76, Φ89, Φ102, Φ114
t=3.0, 3.5 L=1,600～2,500 羽根巻
茂原太陽光発電所
所在地：千葉県茂原市 工期：2021年10月～
浪速産業 製造実績：約22,000本
基本仕様
材質(表面処理)：Q355B(溶融亜鉛鍍金)
鋼管規格：Φ102, Φ114, Φ140
t=4.0 L=2,650 羽根10巻 フランジ無し
も製作対応出来ます
材質：PE(ポリエチレン)

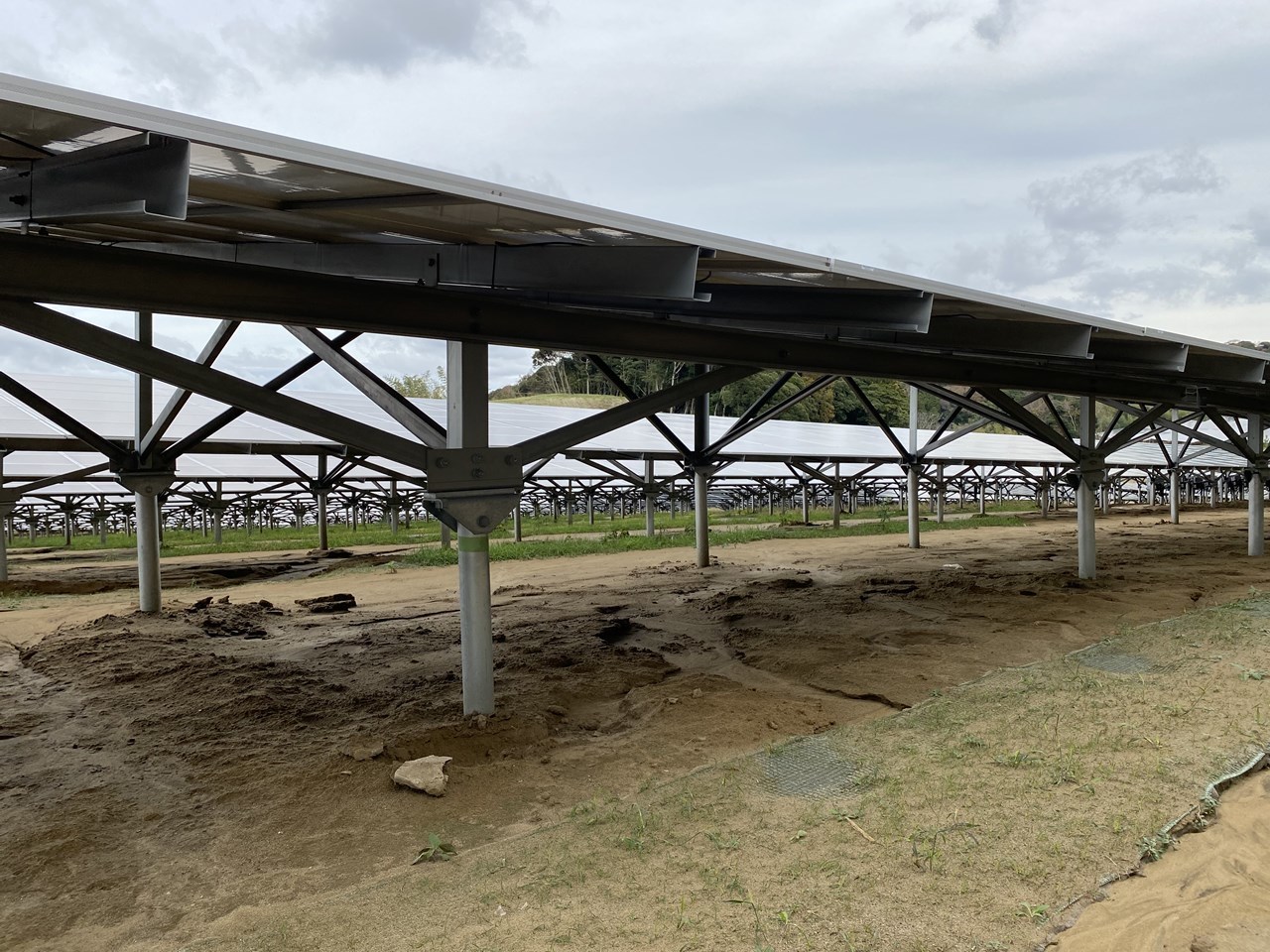

福島県 先達山太陽光発電所
所在地：福島県福島市 工期：2024年～
発電規模：約61MW
浪速産業 製造実績
杭：約29,200本 (Φ102/Φ114 L1900/L2300)
金具：約360トン(Q355B/Q235B t=9mm/12mm)
他杭キャップ(PVC)等

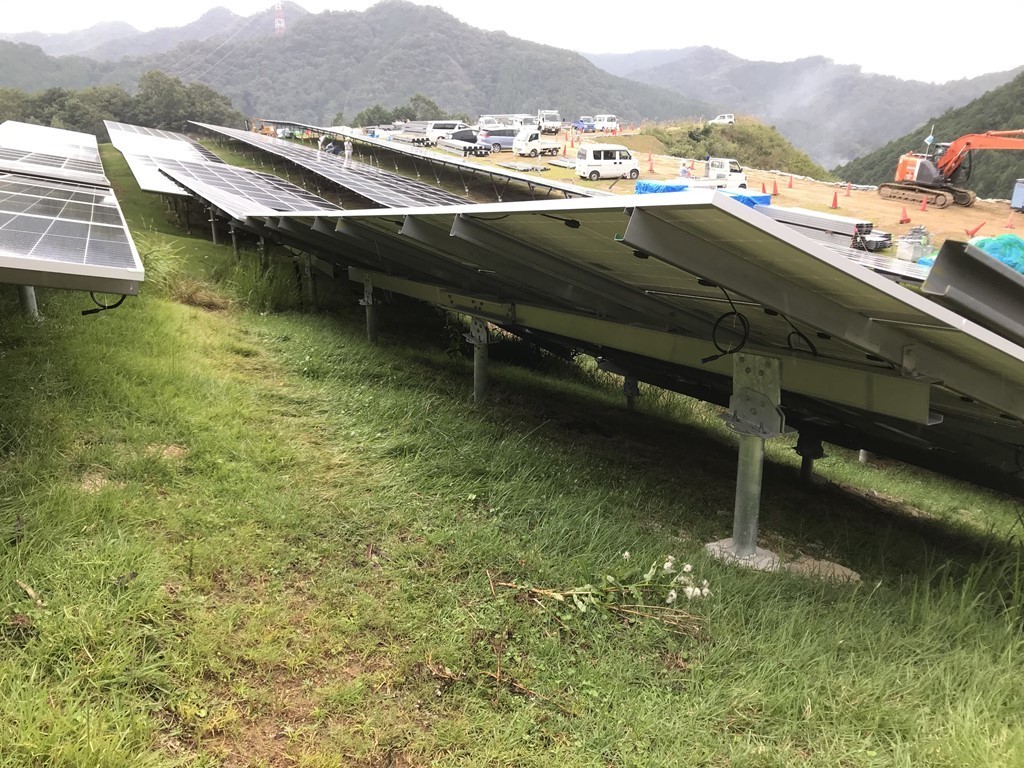

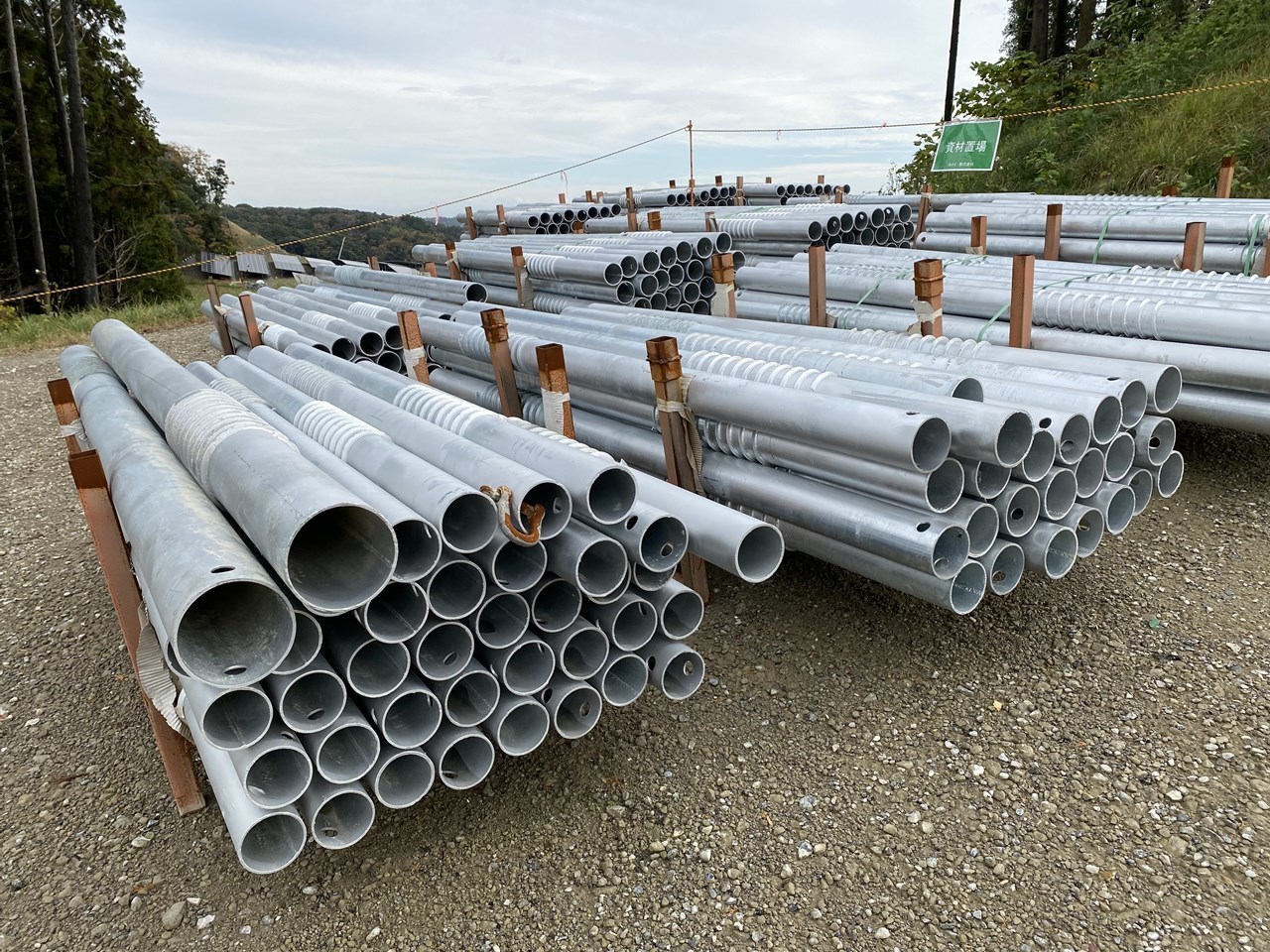

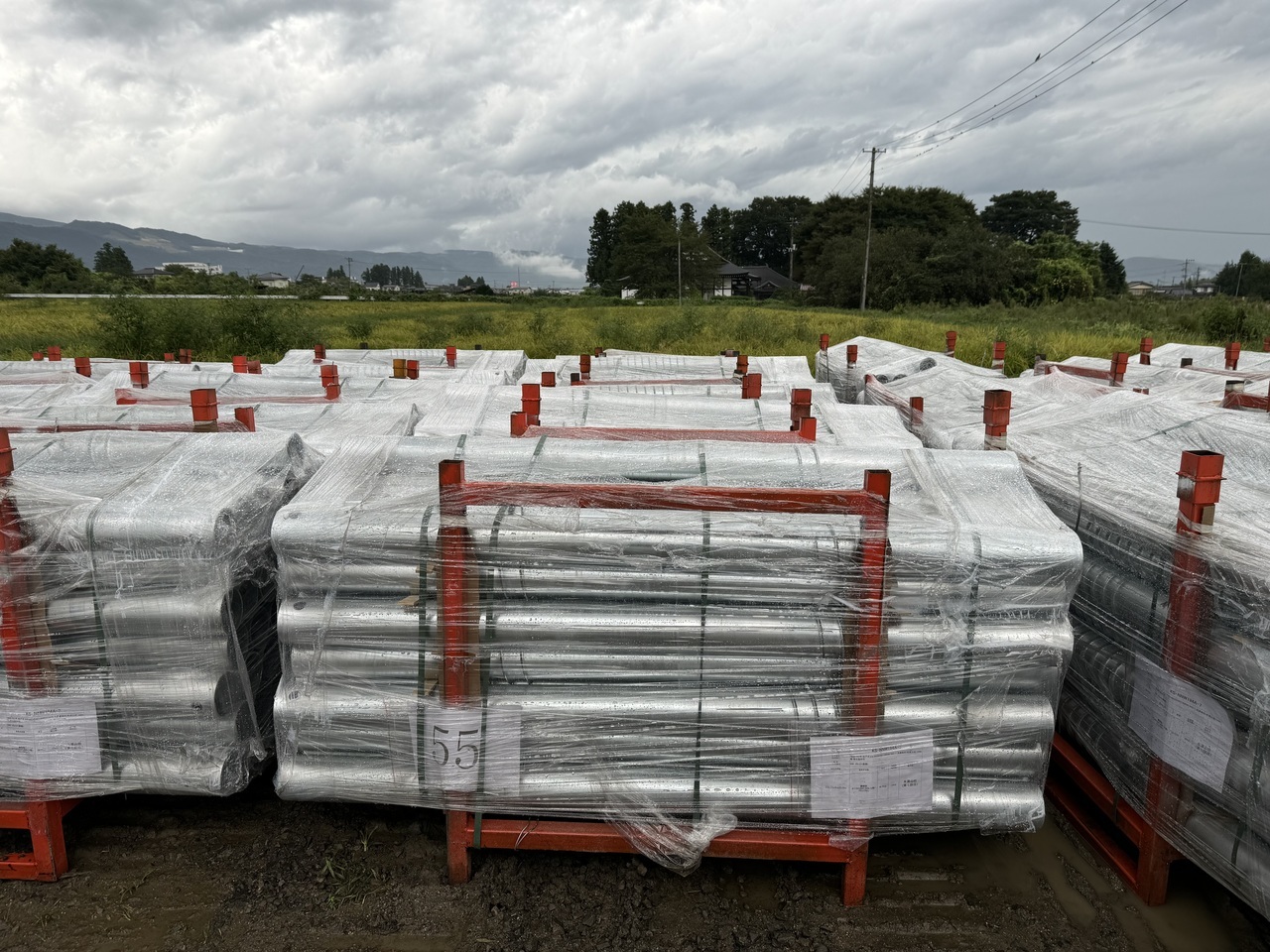

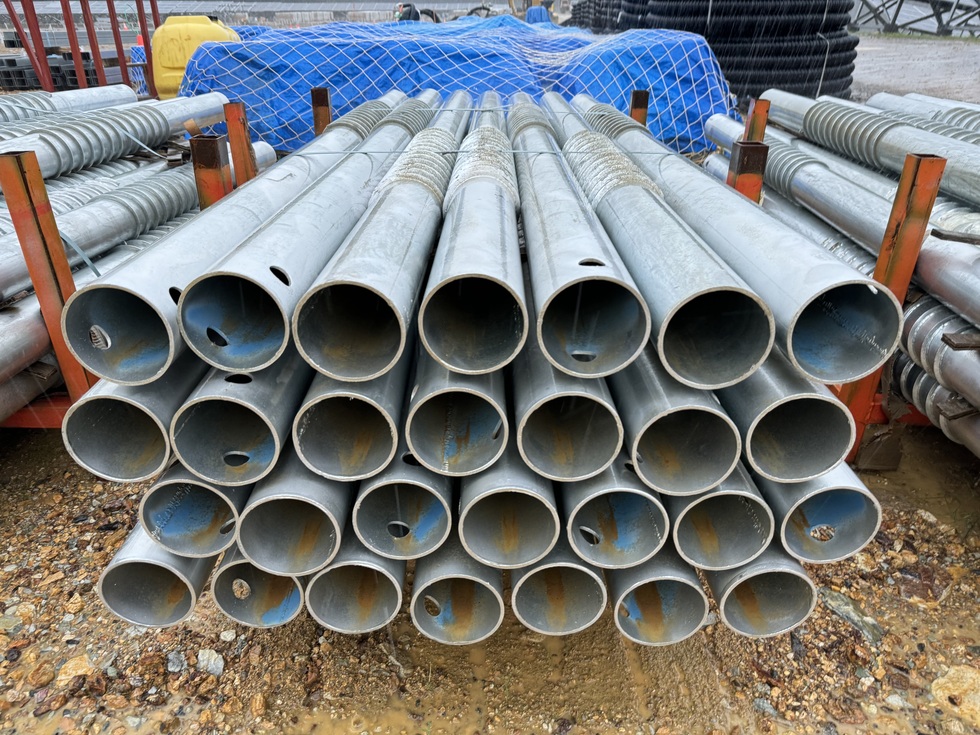

現場搬入状態

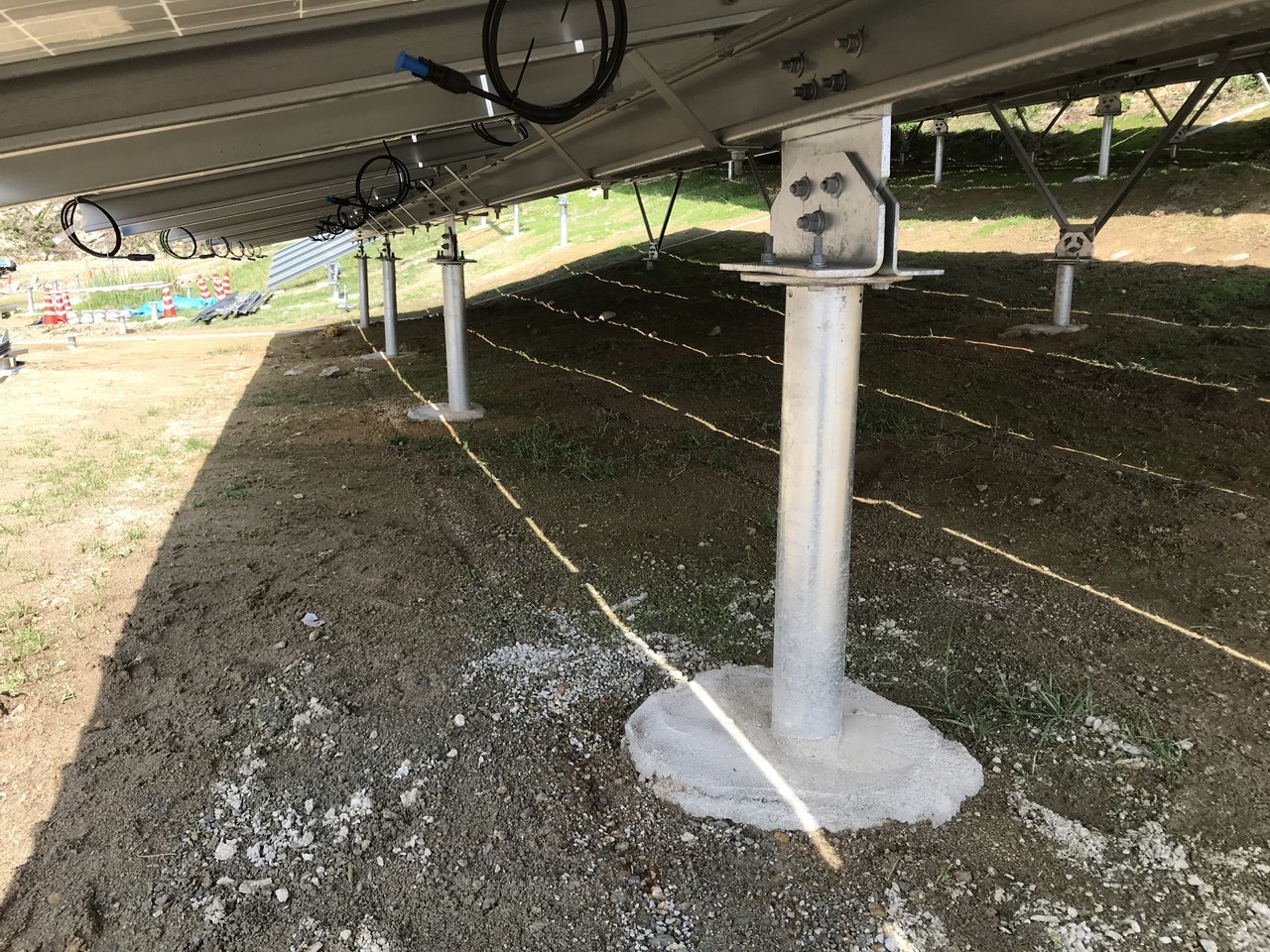

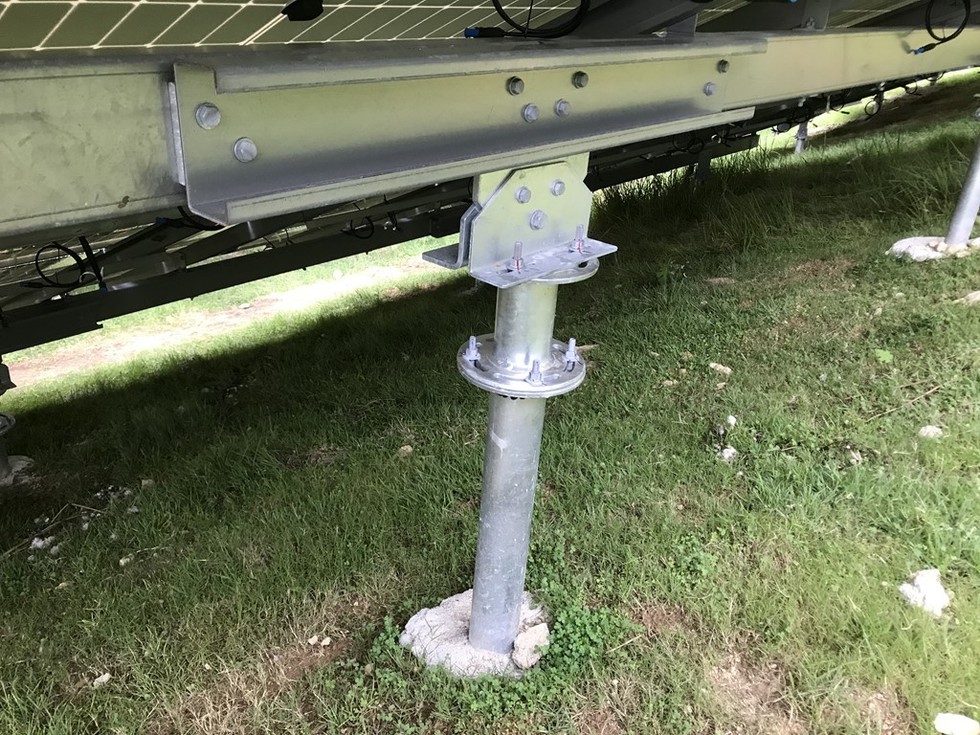

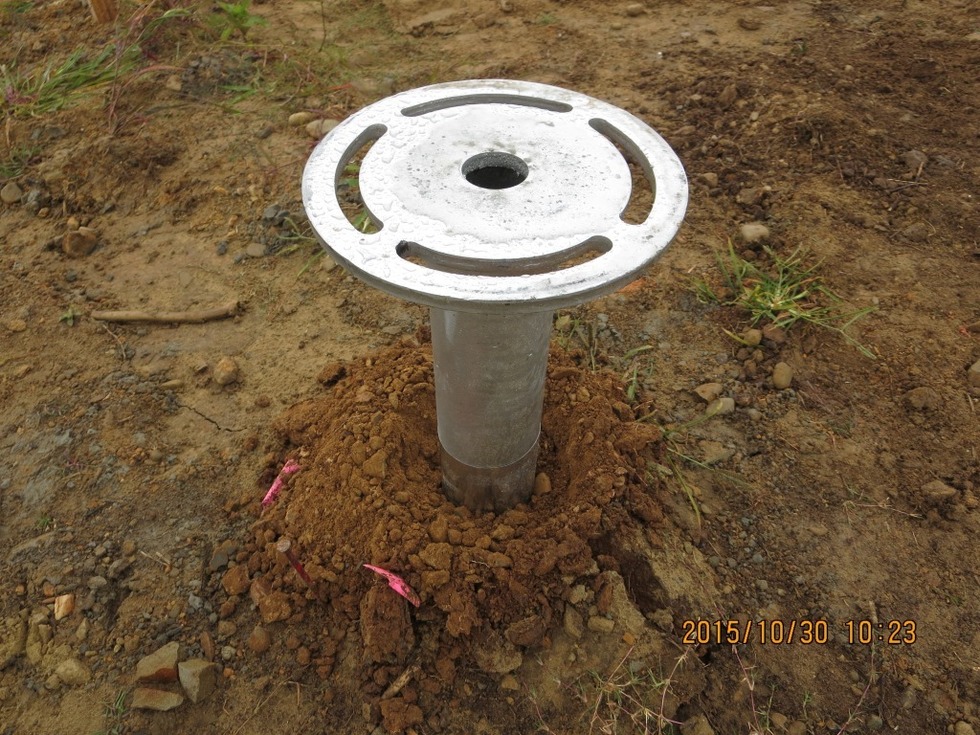

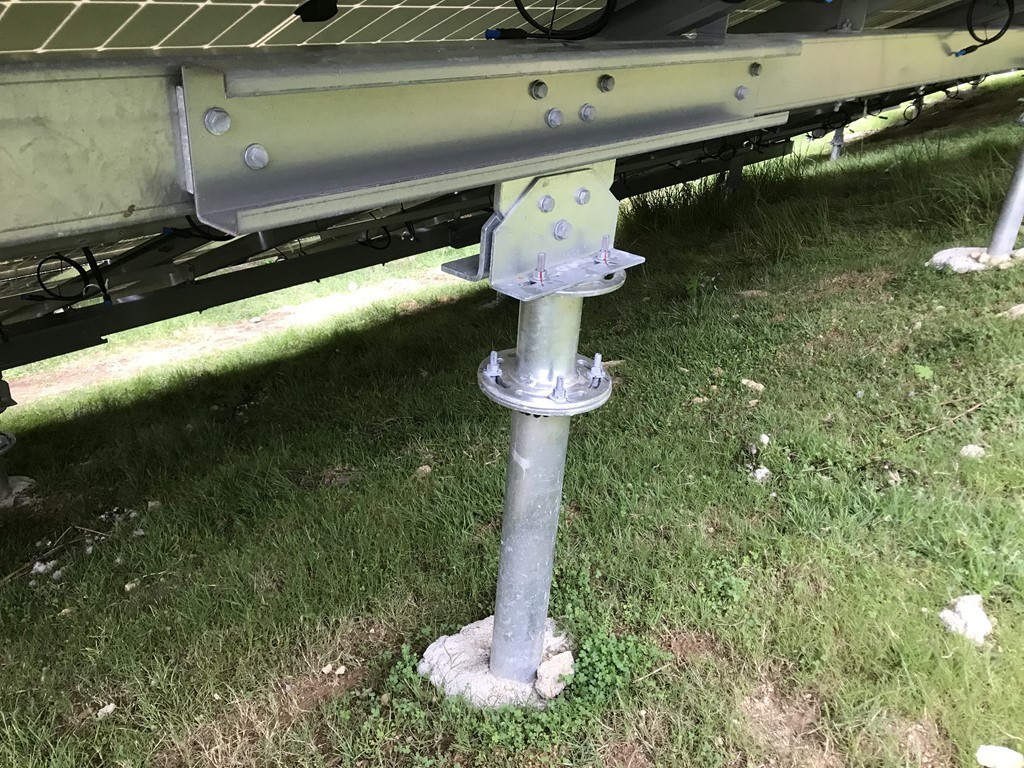

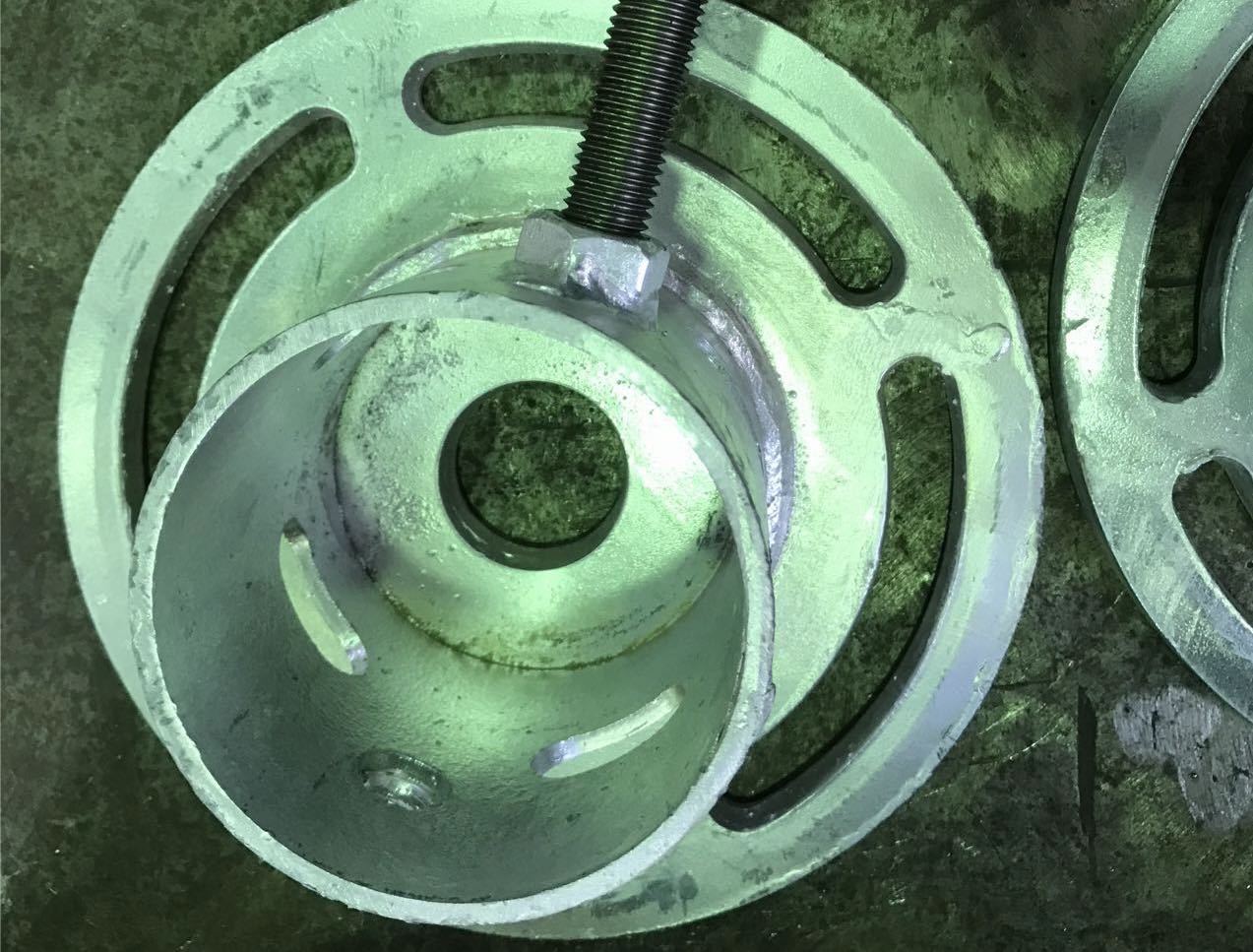

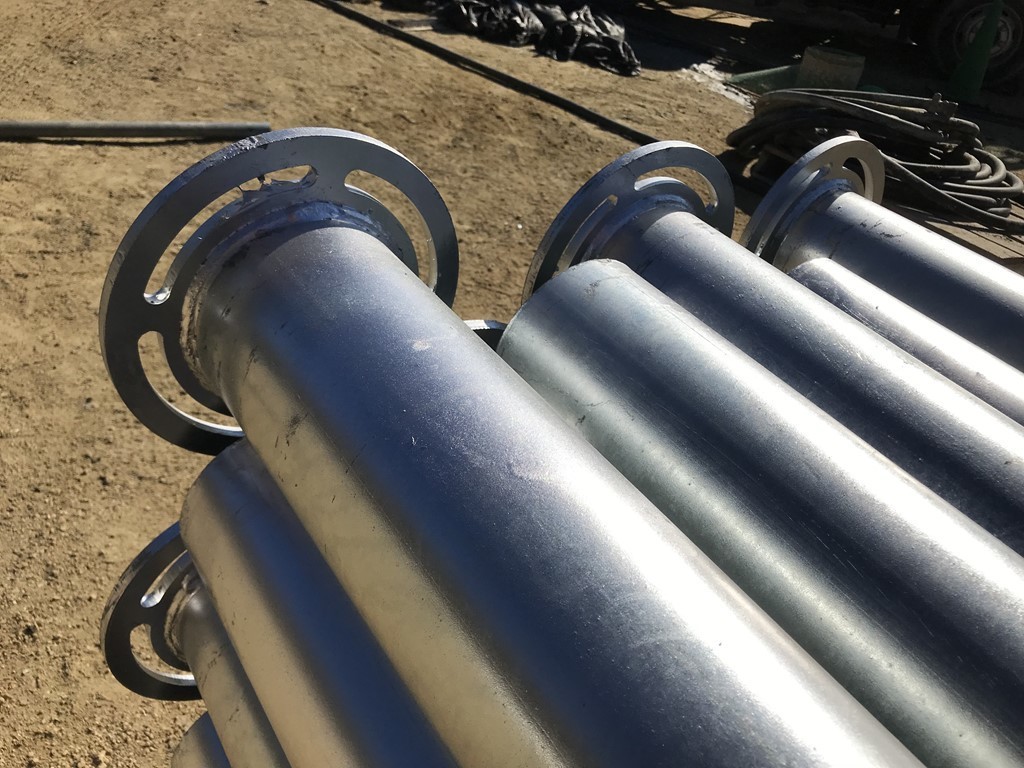

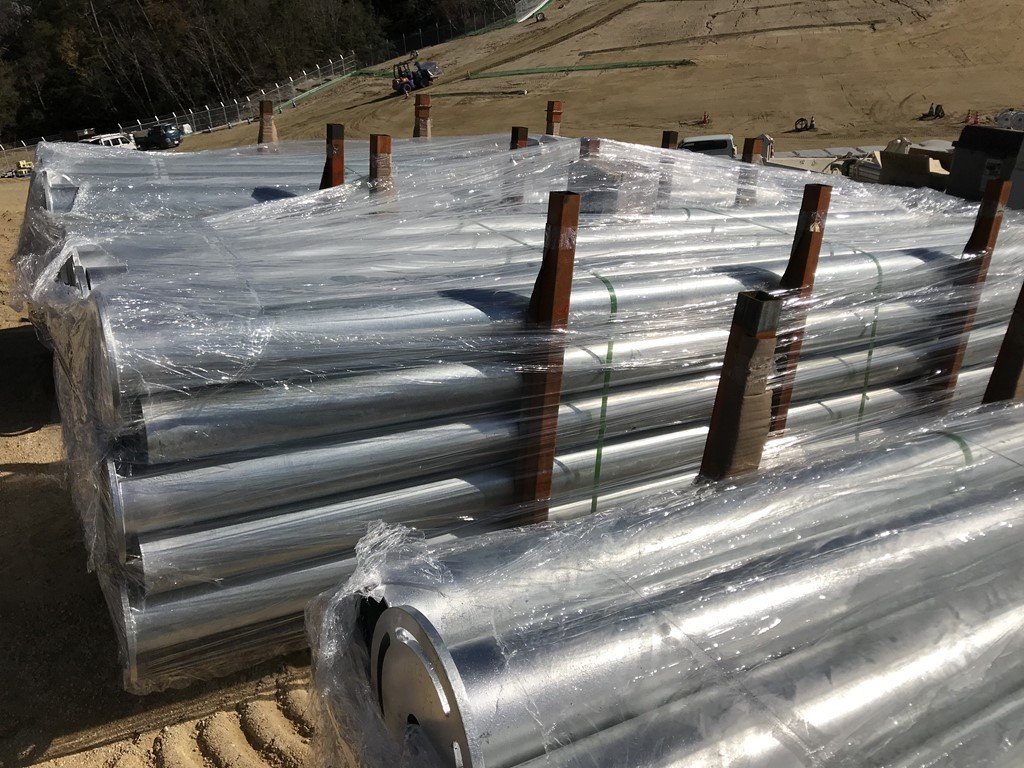

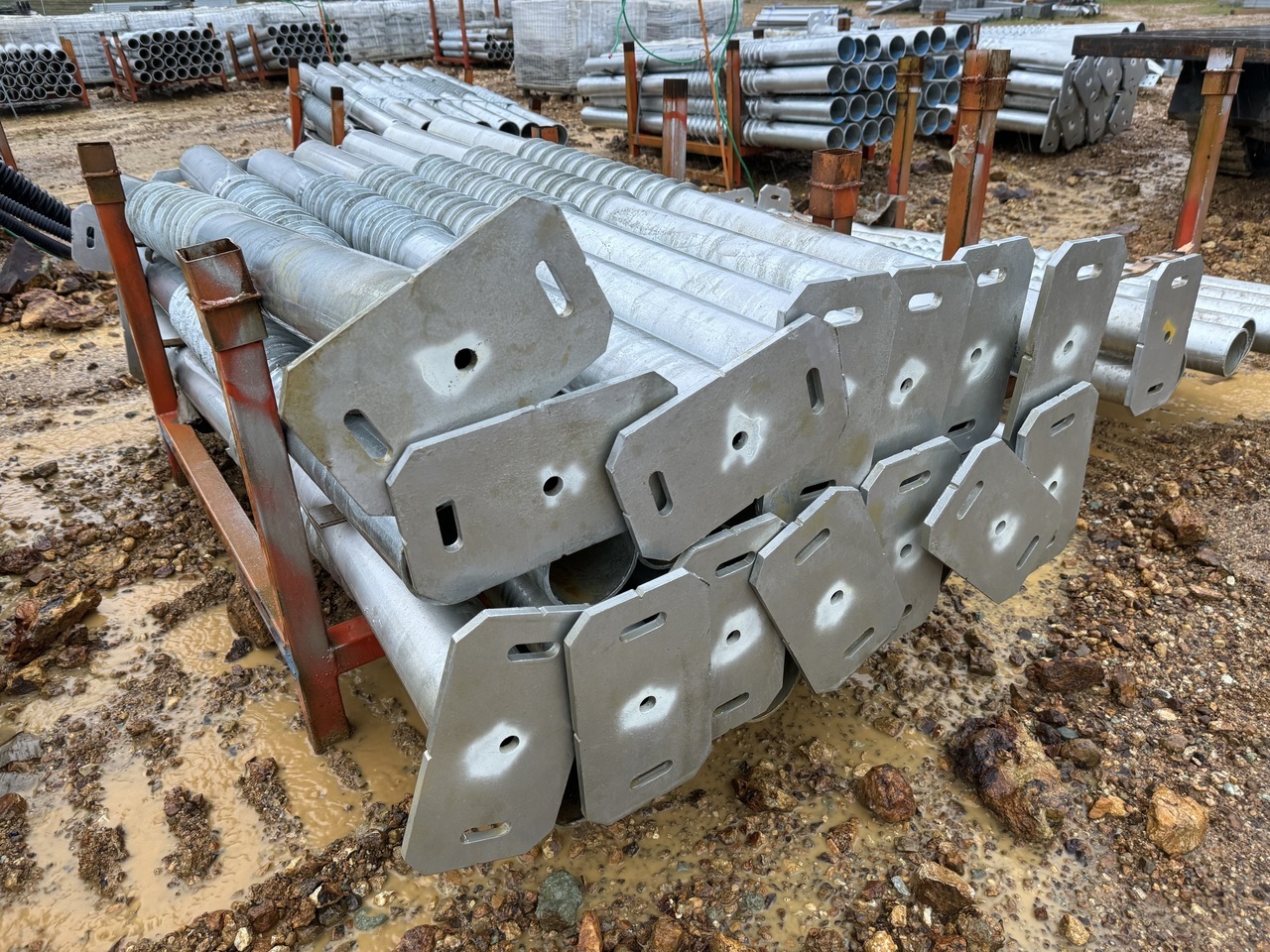

フランジ付 鋼管杭

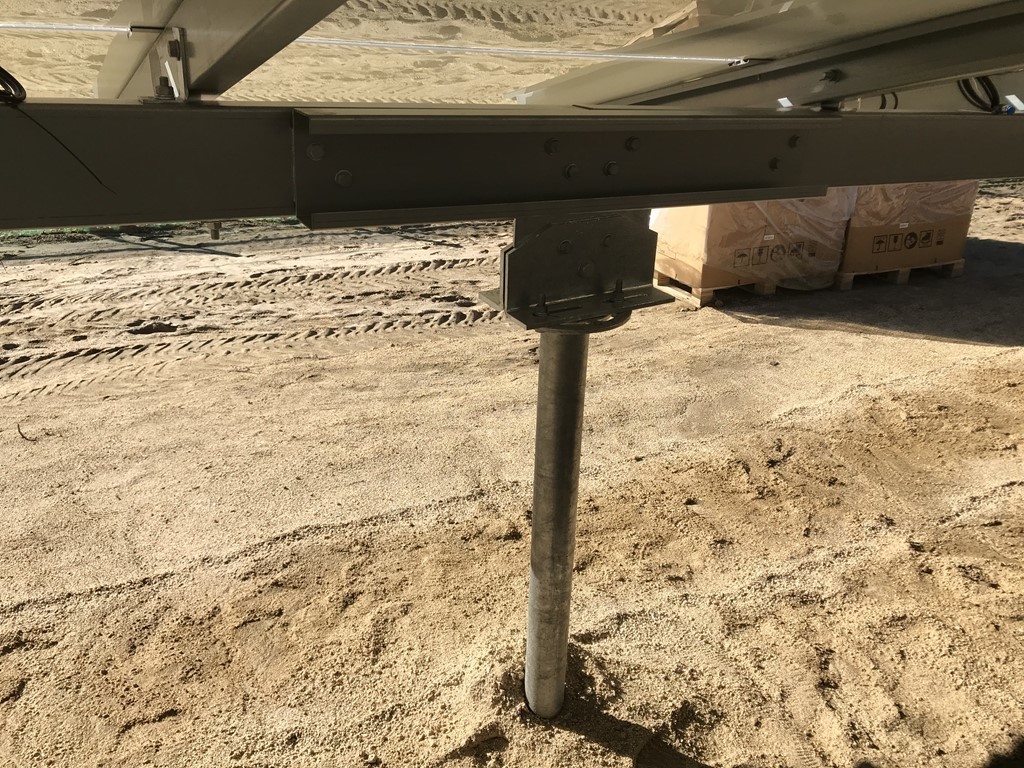

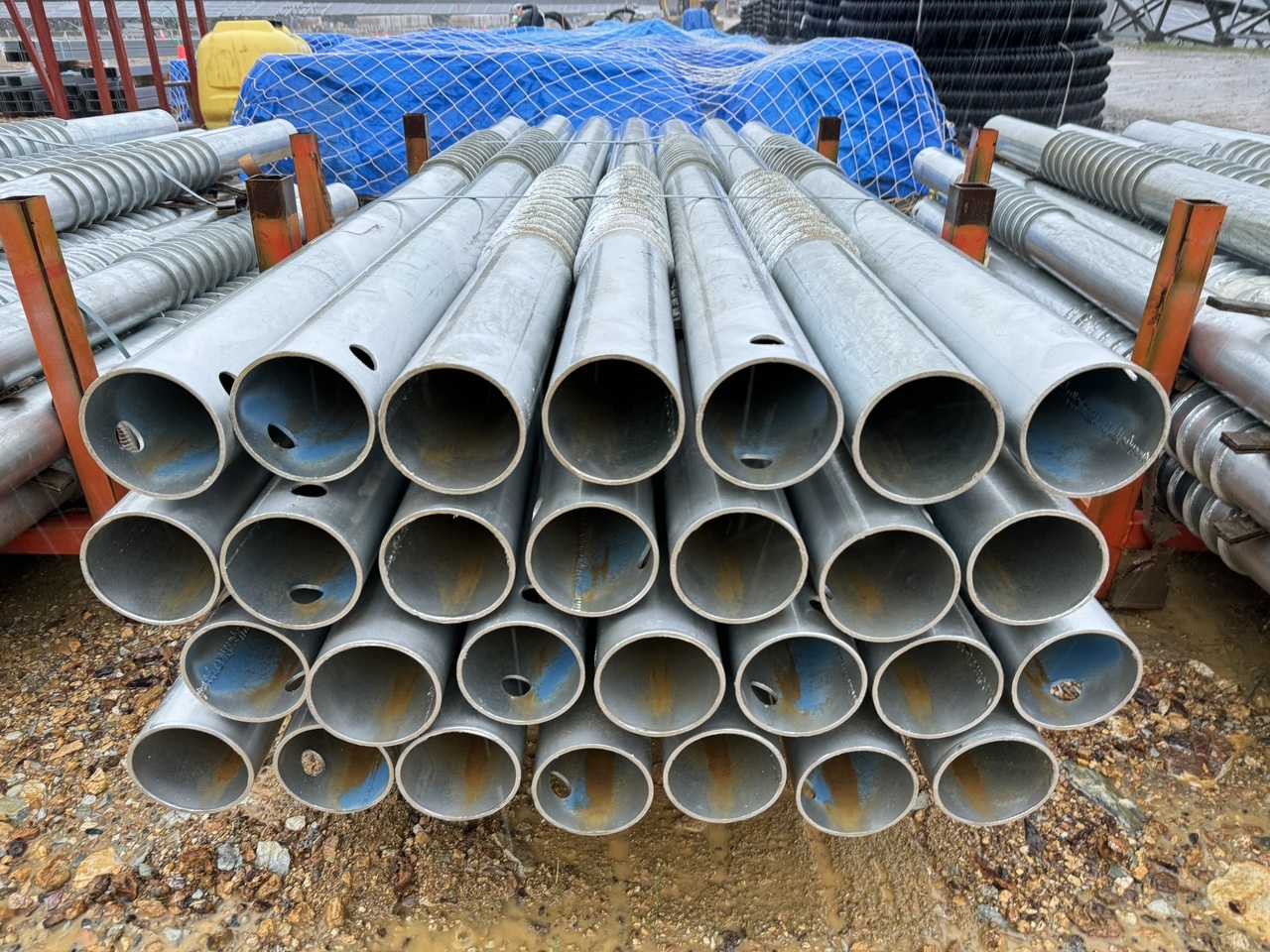

フランジ無し (東西傾斜対応)

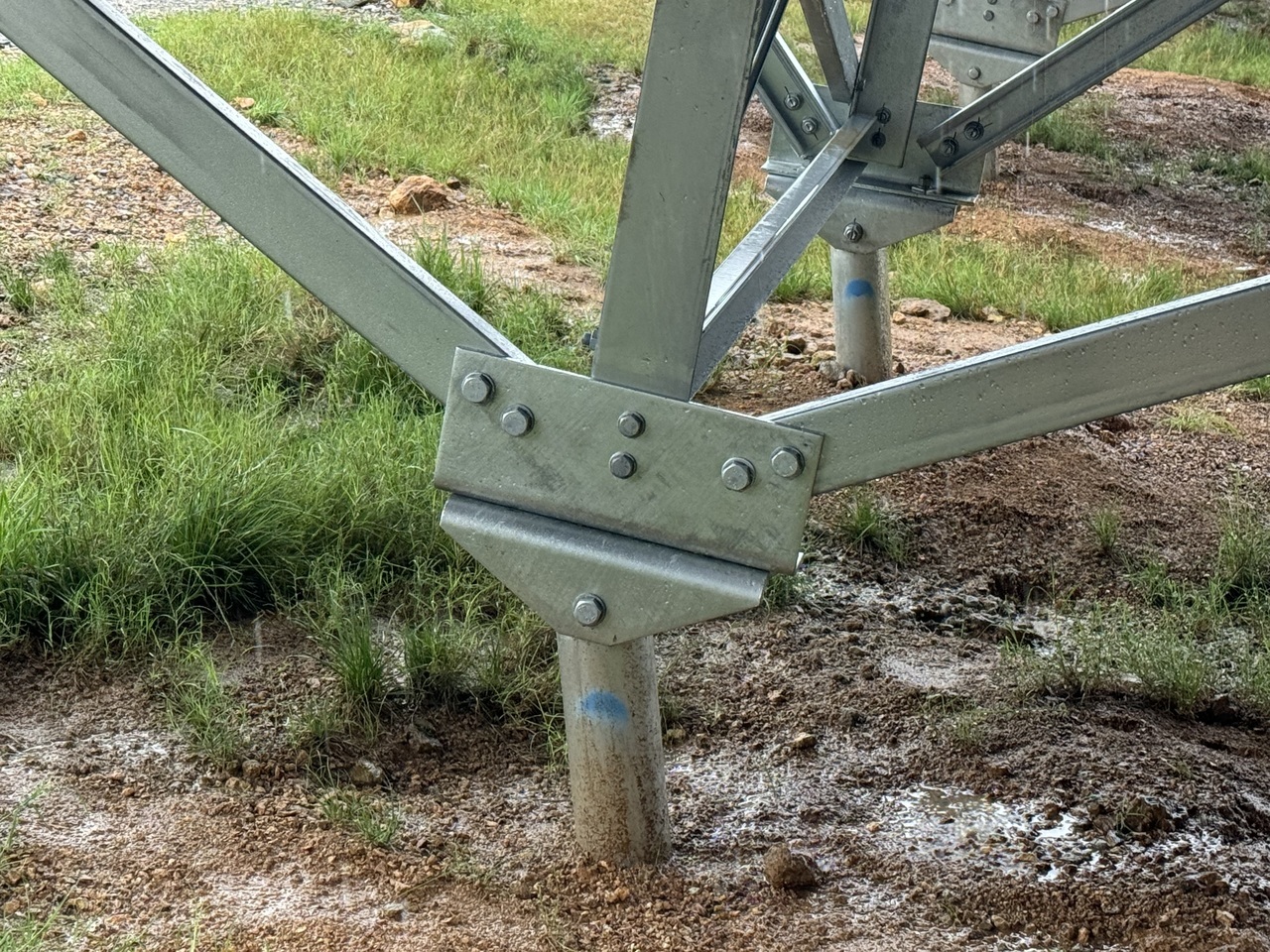

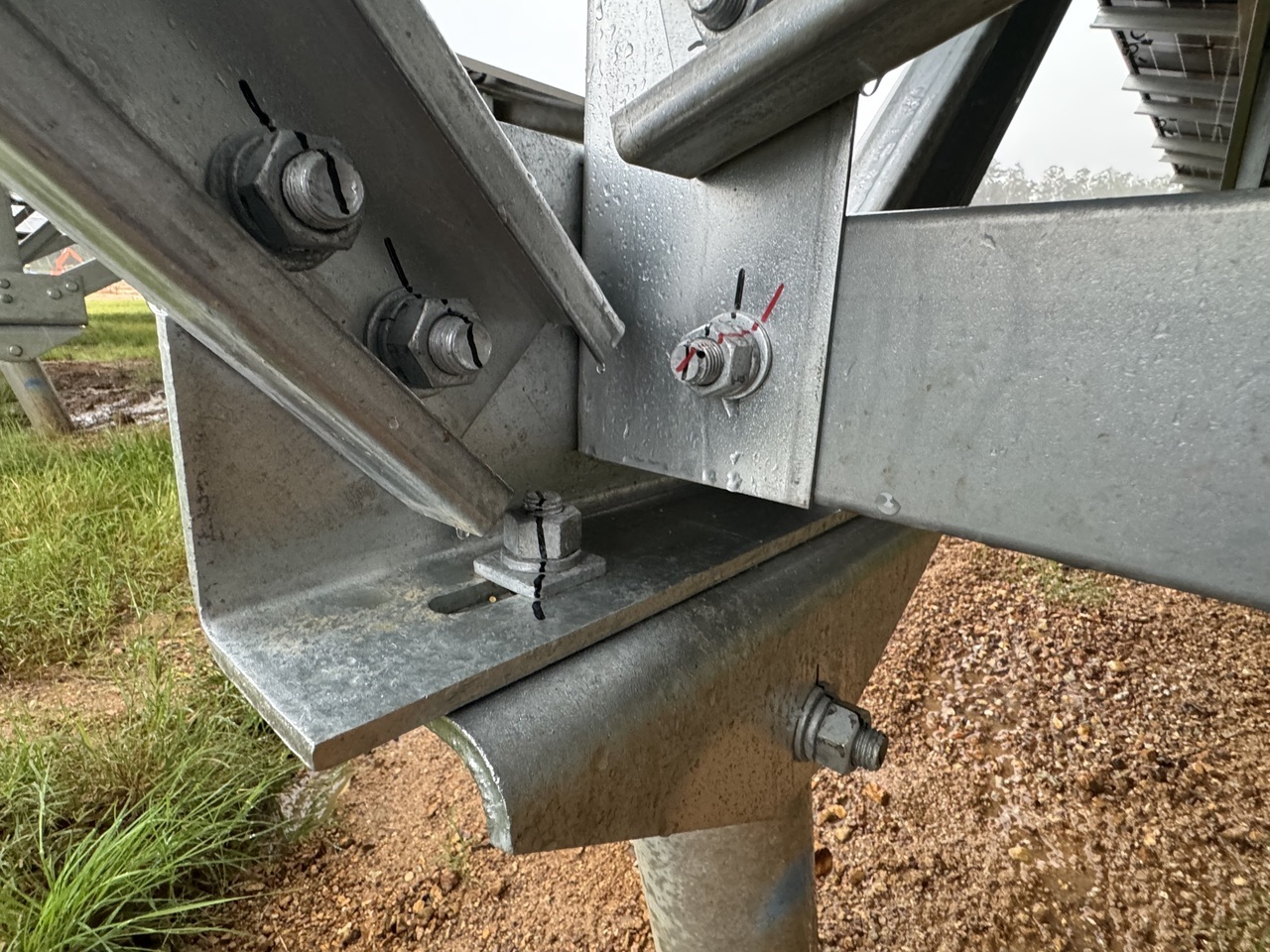

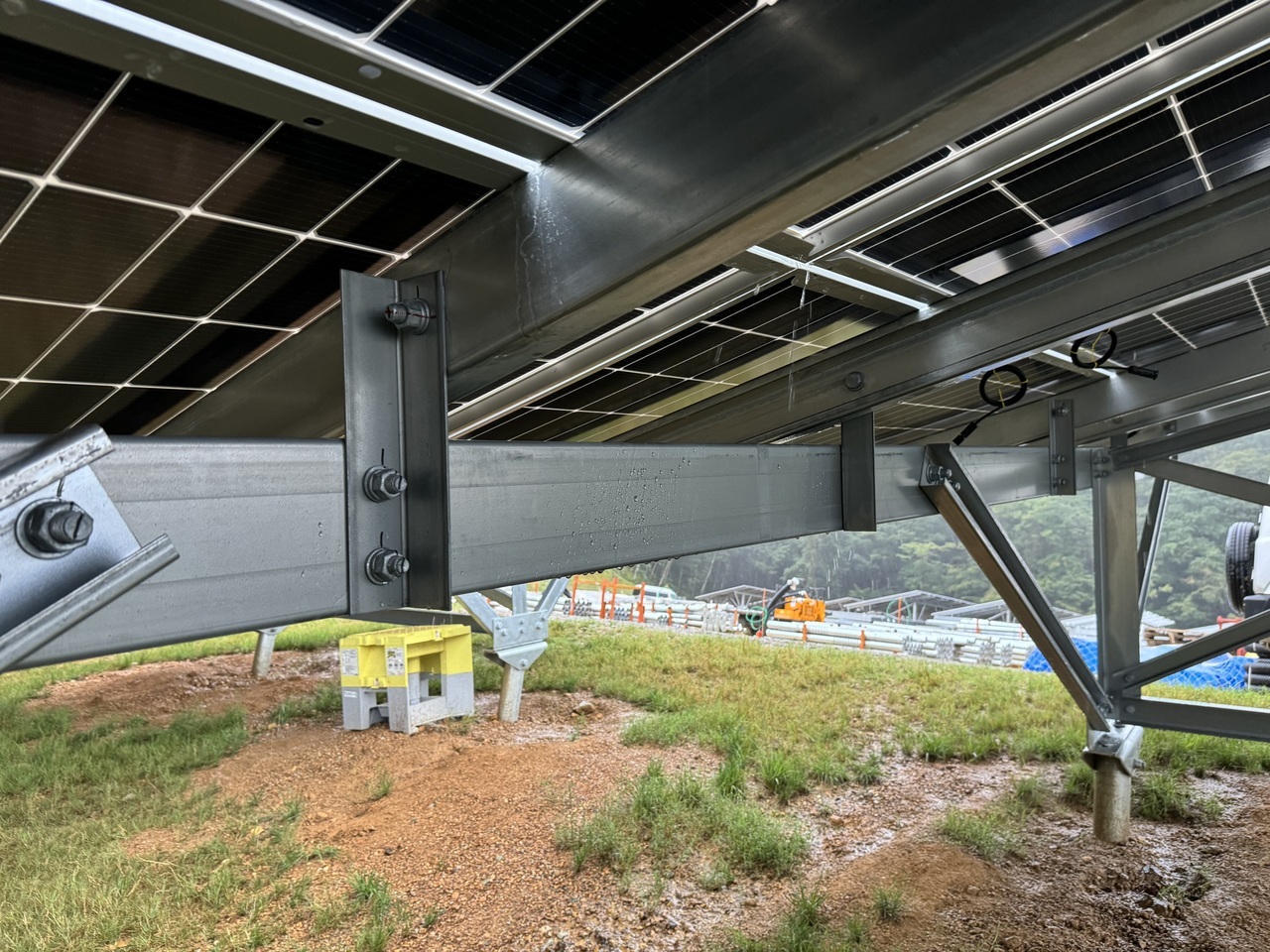

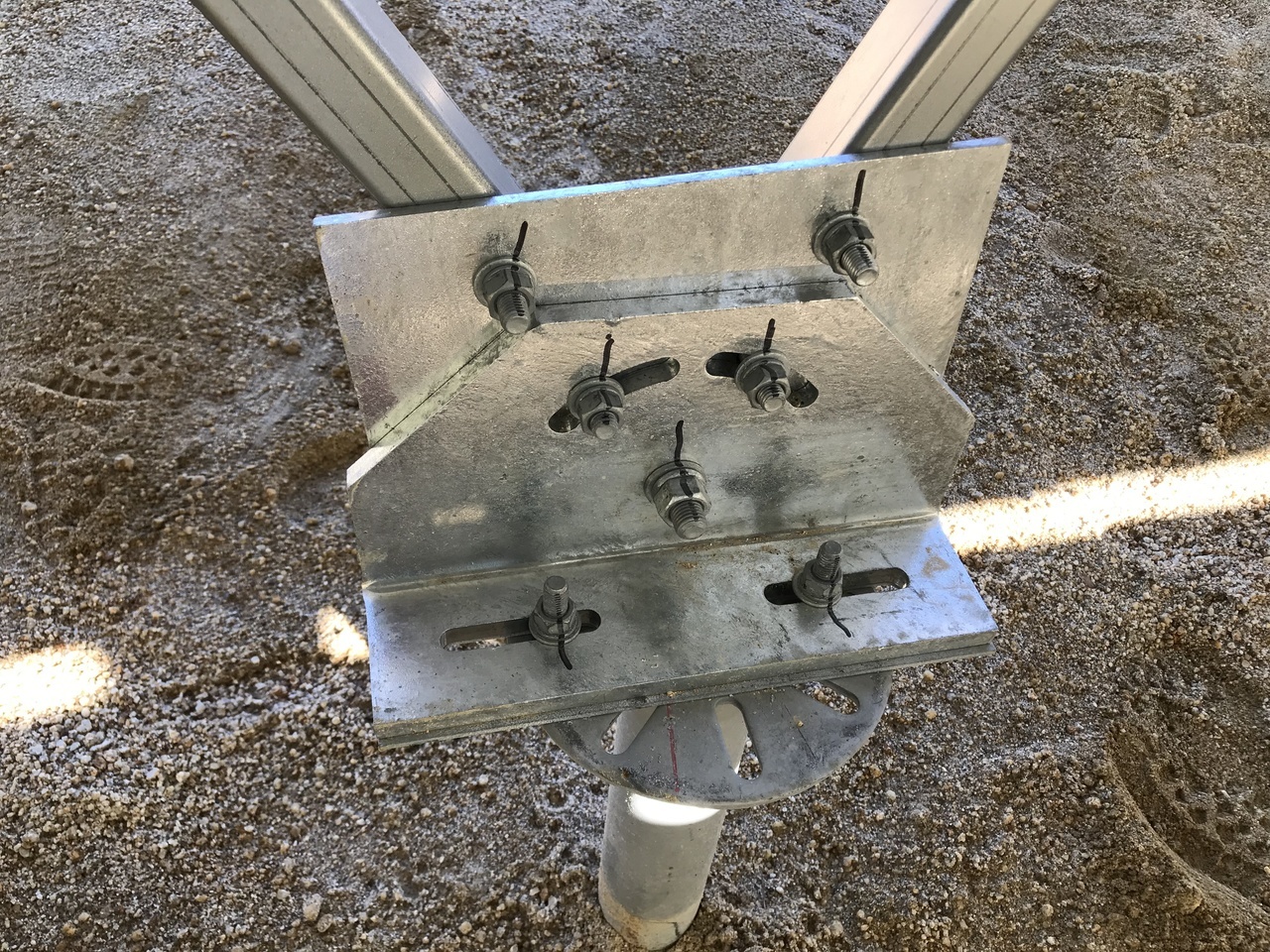

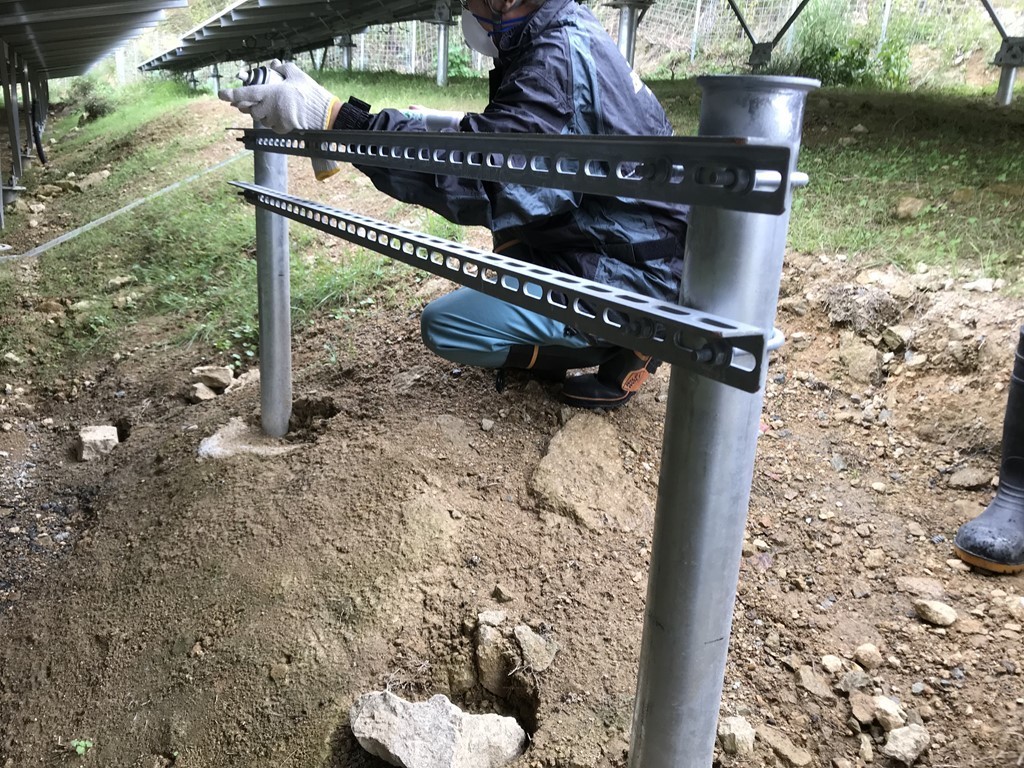

柱脚金具

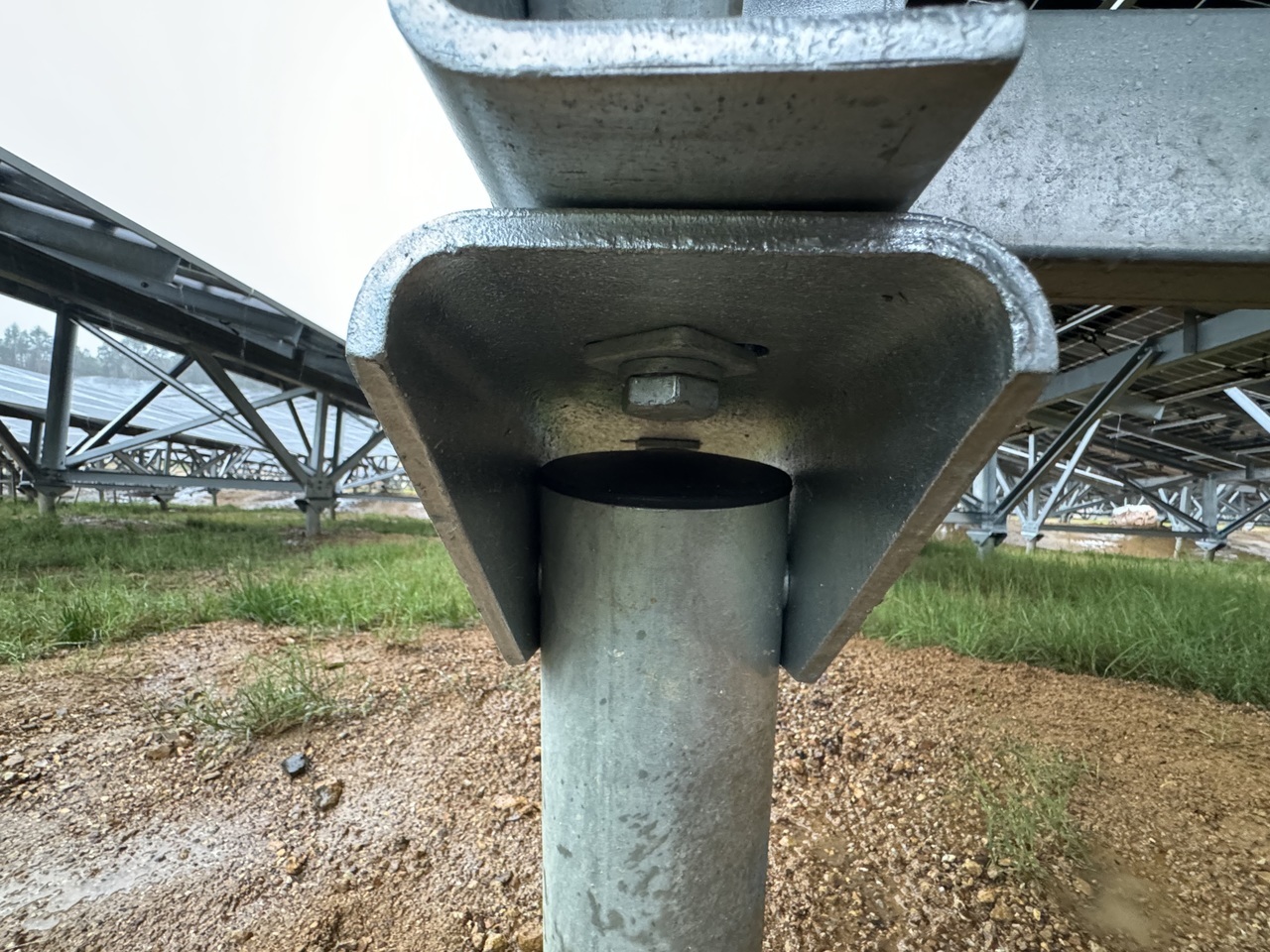

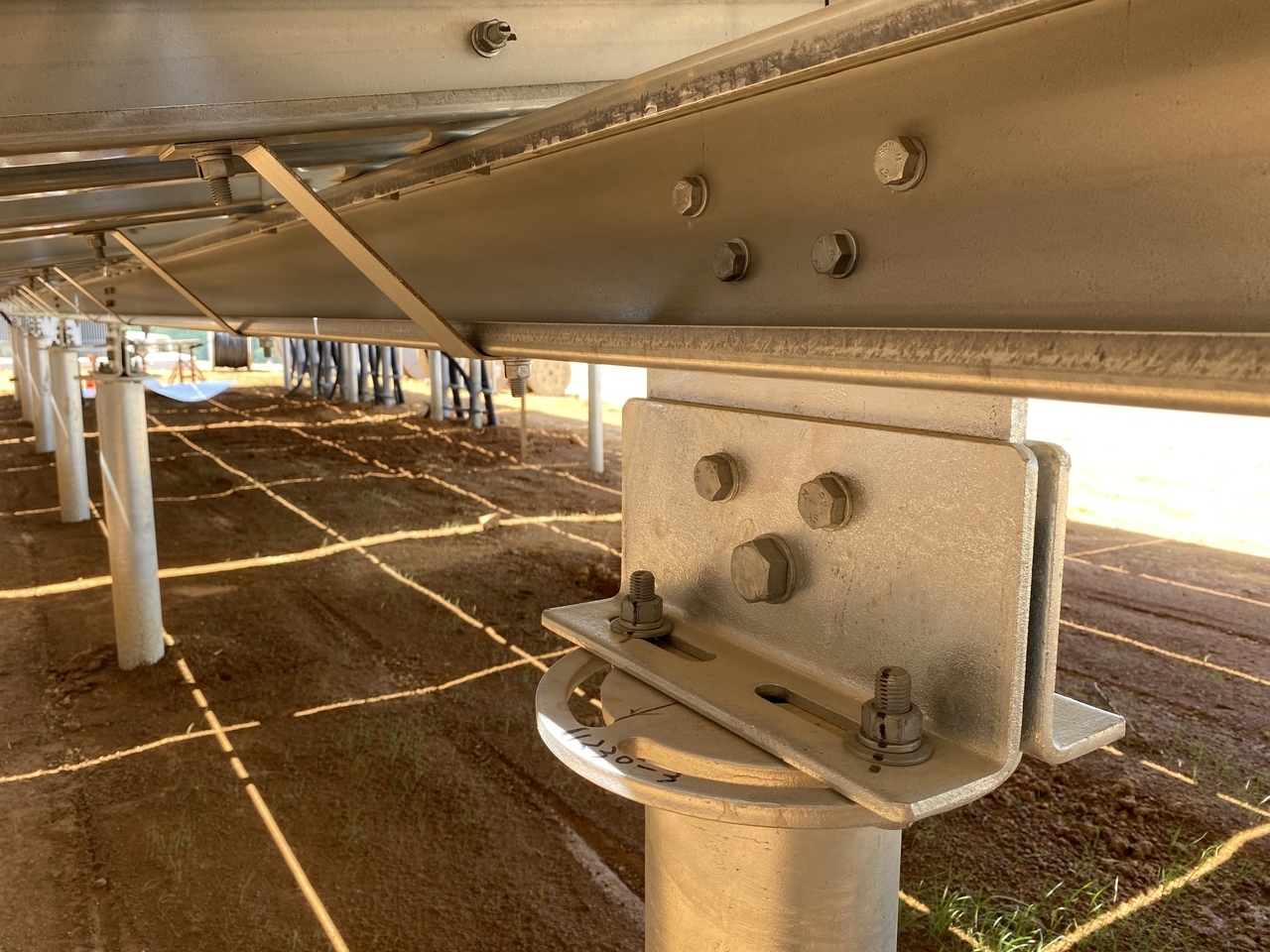

杭頭金具

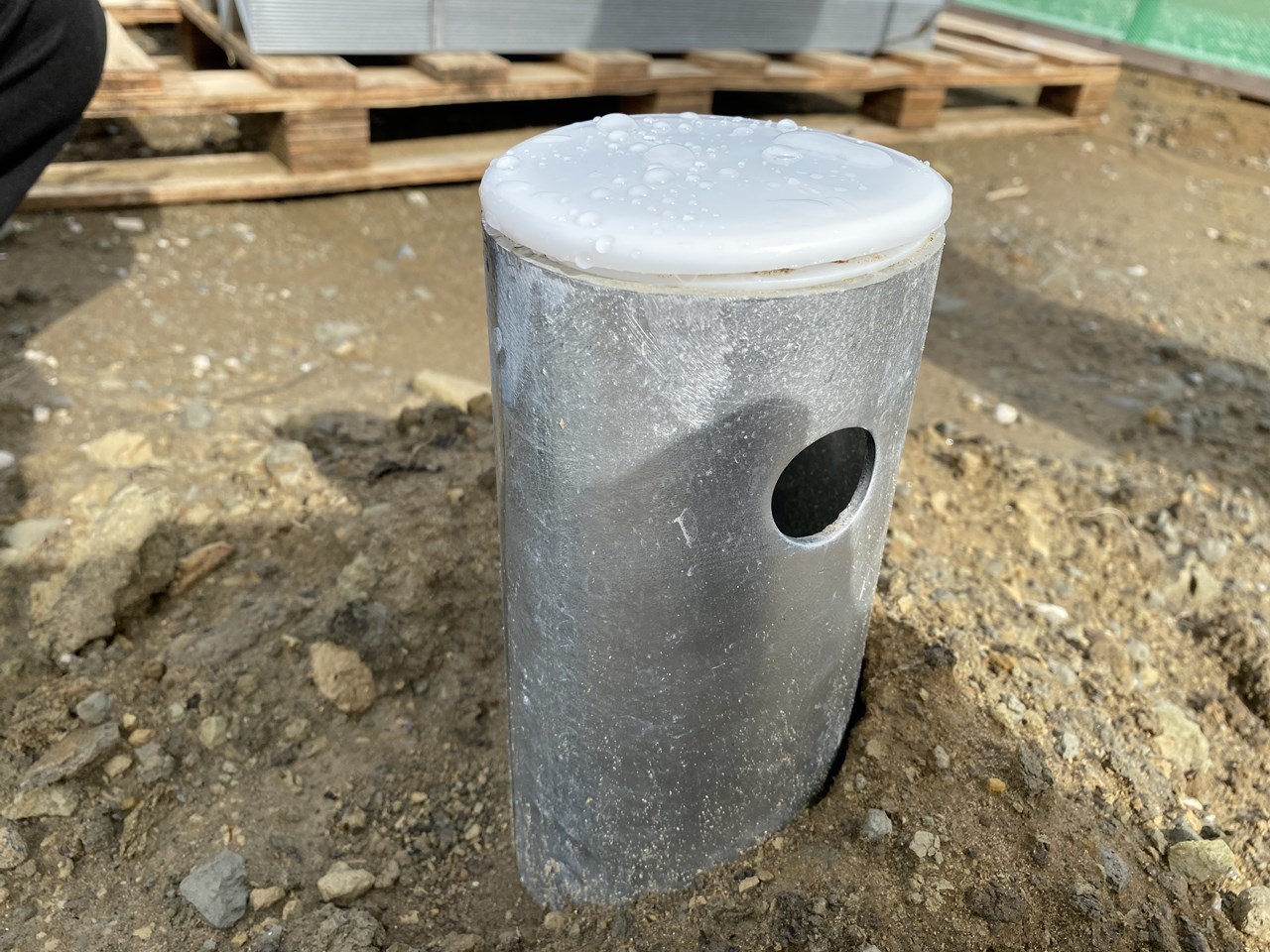

杭キャップ/さや管
その他の製造納入実績
・栃木県那須塩原市 百村発電所 製作数量：33,640本
基本仕様：羽根付鋼管杭 Q355B Φ76×t4.0 L=1900, 2100
・栃木県大田原市案件 製作数量：約32,000本
基本仕様：Q355B Φ76, Φ89 t=3.5 L=2,100
・大分県日出太陽光 製作数量：約18,000本
基本仕様：Q345B Φ76×t3.5 L=2,500
・西白河太陽光(福島県西白河郡) 製作数量：約14,000本
基本仕様：Φ76, Φ89, Φ114, Φ133 L1,500～2,800
・飯館村太陽光(福島県飯館村) 製作数量：約8,000本
基本仕様：スクリュー杭Φ89×t4.0×L=3,200
・亀の甲GCメガソーラー(宮崎県国富町) 製作数量：約6,000本
基本仕様：Φ89×t5.0×L=2,700
・白河表郷メガソーラー(福島県白河市) 製作数量：約12,000本
基本仕様：Φ89/Φ102/Φ114 L1,700～2,500
etc.....この他にも多数の案件の製造納入実績が有ります。

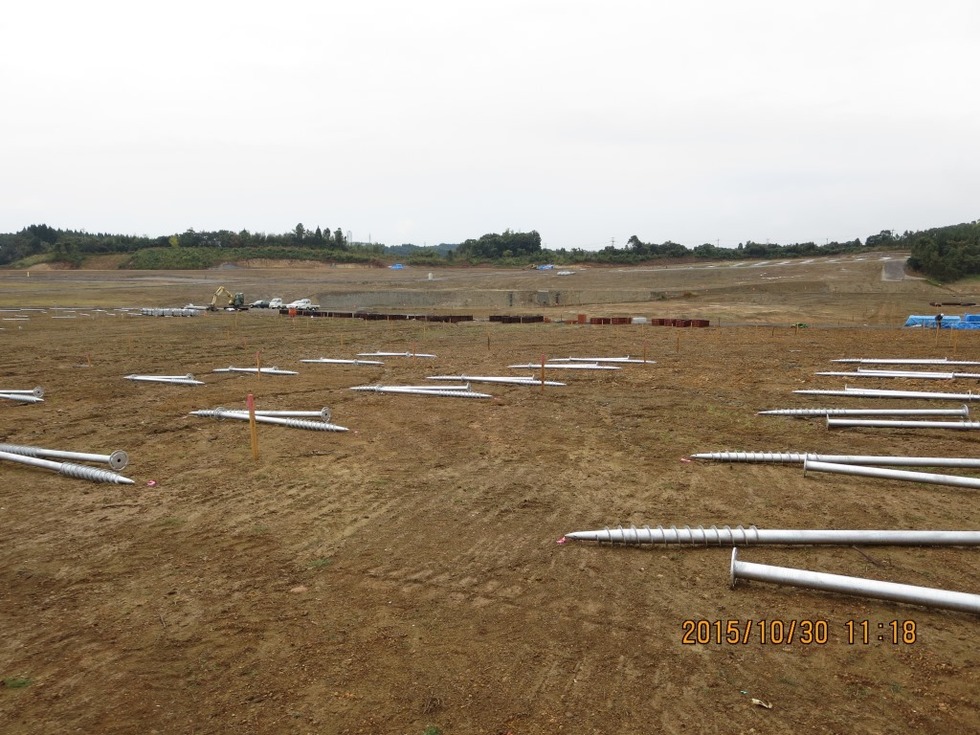

スクリュー杭 打設工程

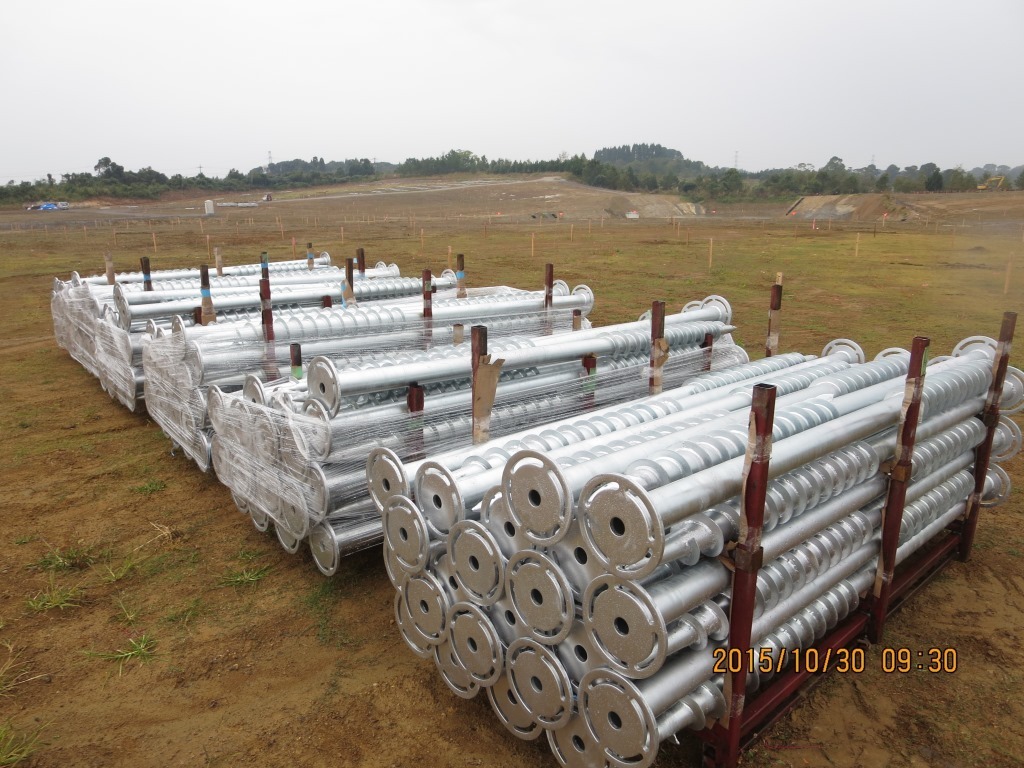

① 杭 現場納入

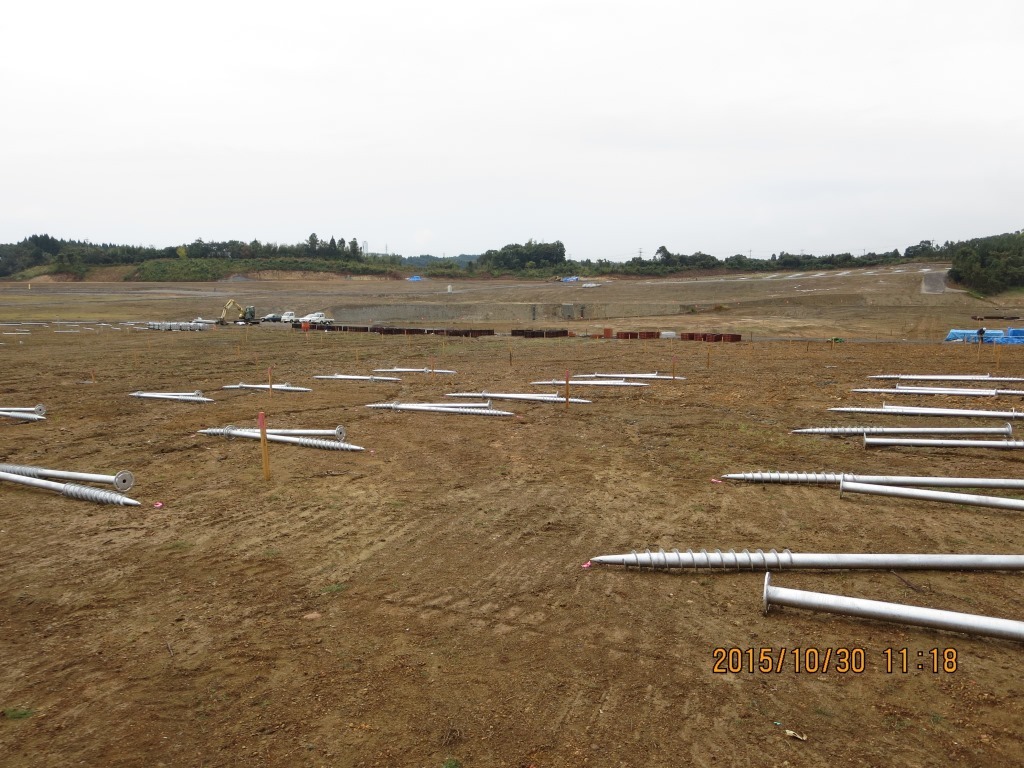

② 現場間配り

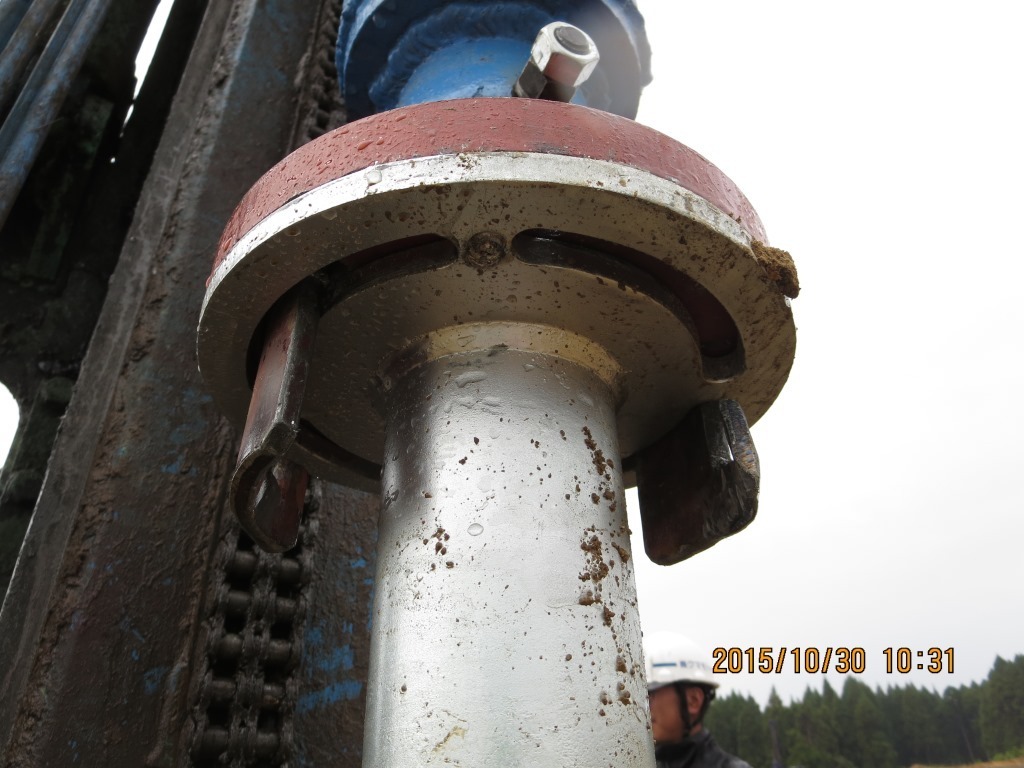

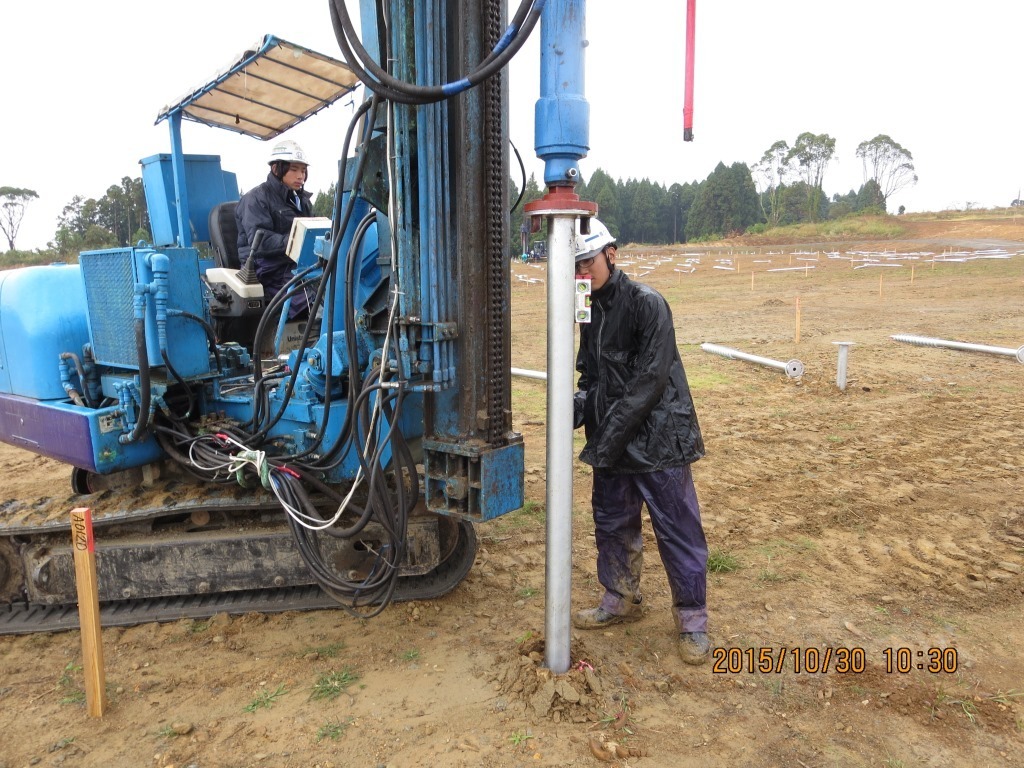

③ 打設アタッチメント
④ 2人1組で作業
⑤ 鉛直方向を確認しながら
回転打設(水平器使用)
⑥ 打設完了
地際部(水溜まり)は保護フィルム

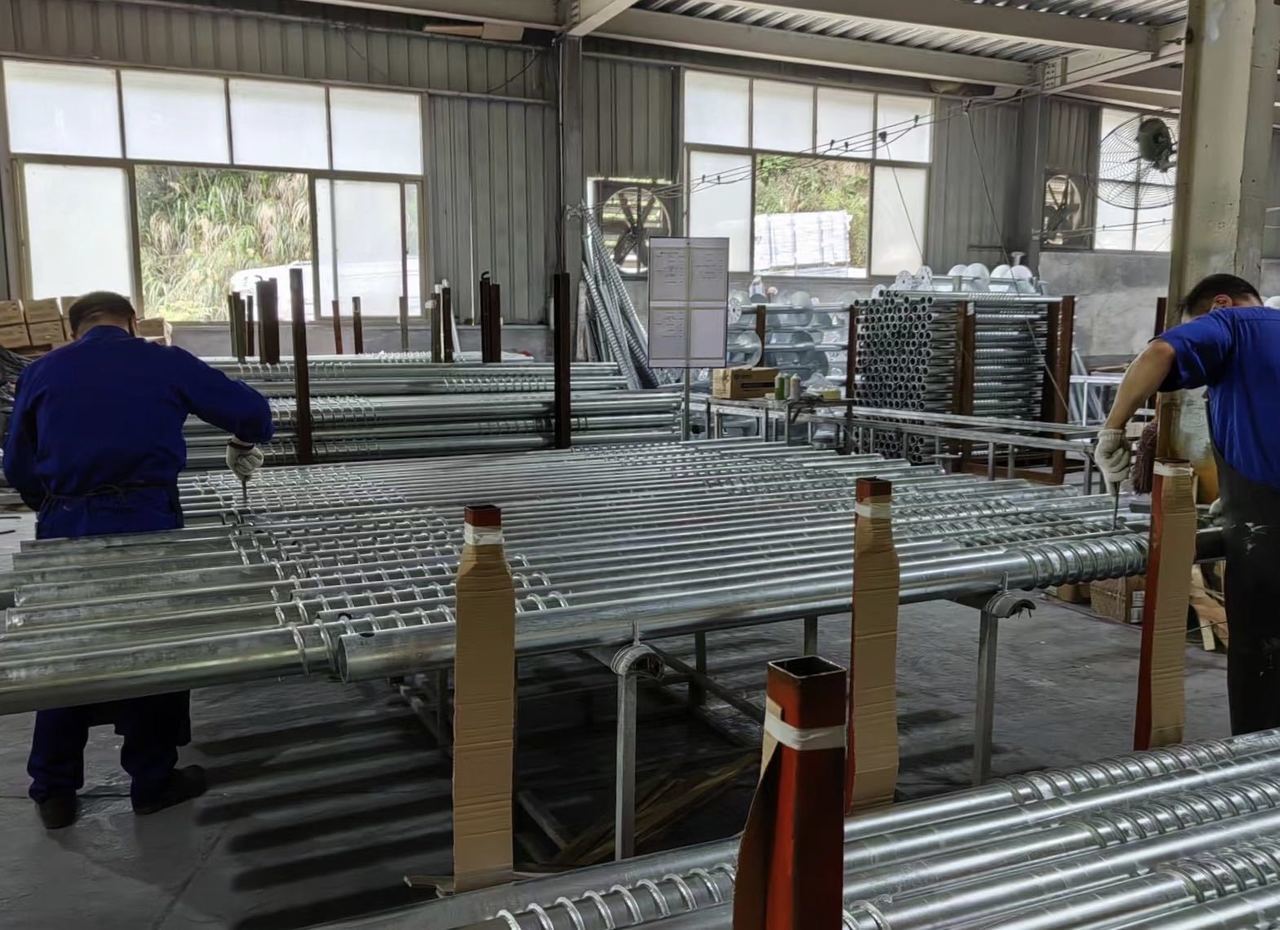

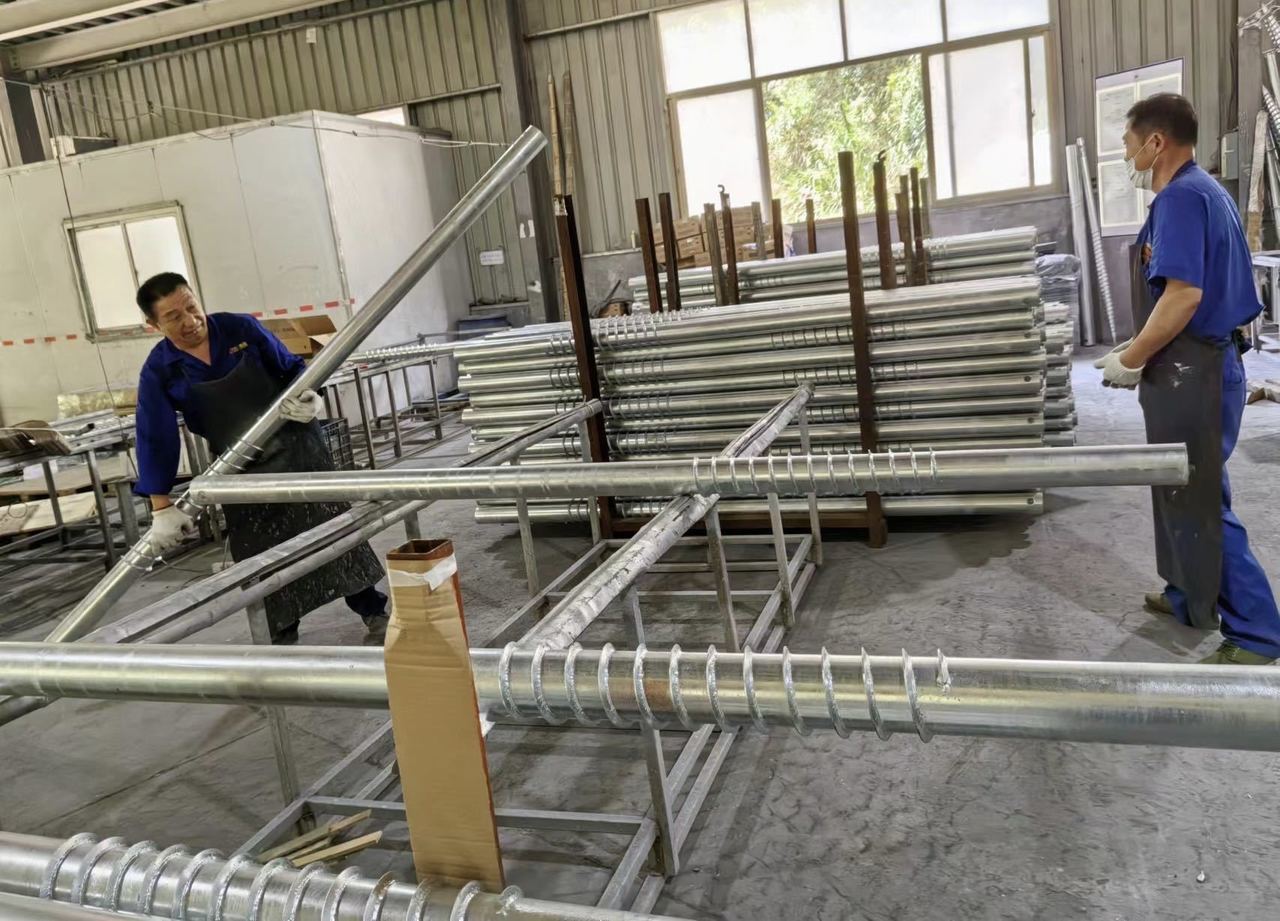

鋼管杭 製造現場における品質管理
最終製品検査ラインでは、溶融亜鉛鍍金された鋼管杭を全数検査台の上で、1本1本転がしながら、「メッキバリの除去」「外観全数チェック」を丁寧に行っております。

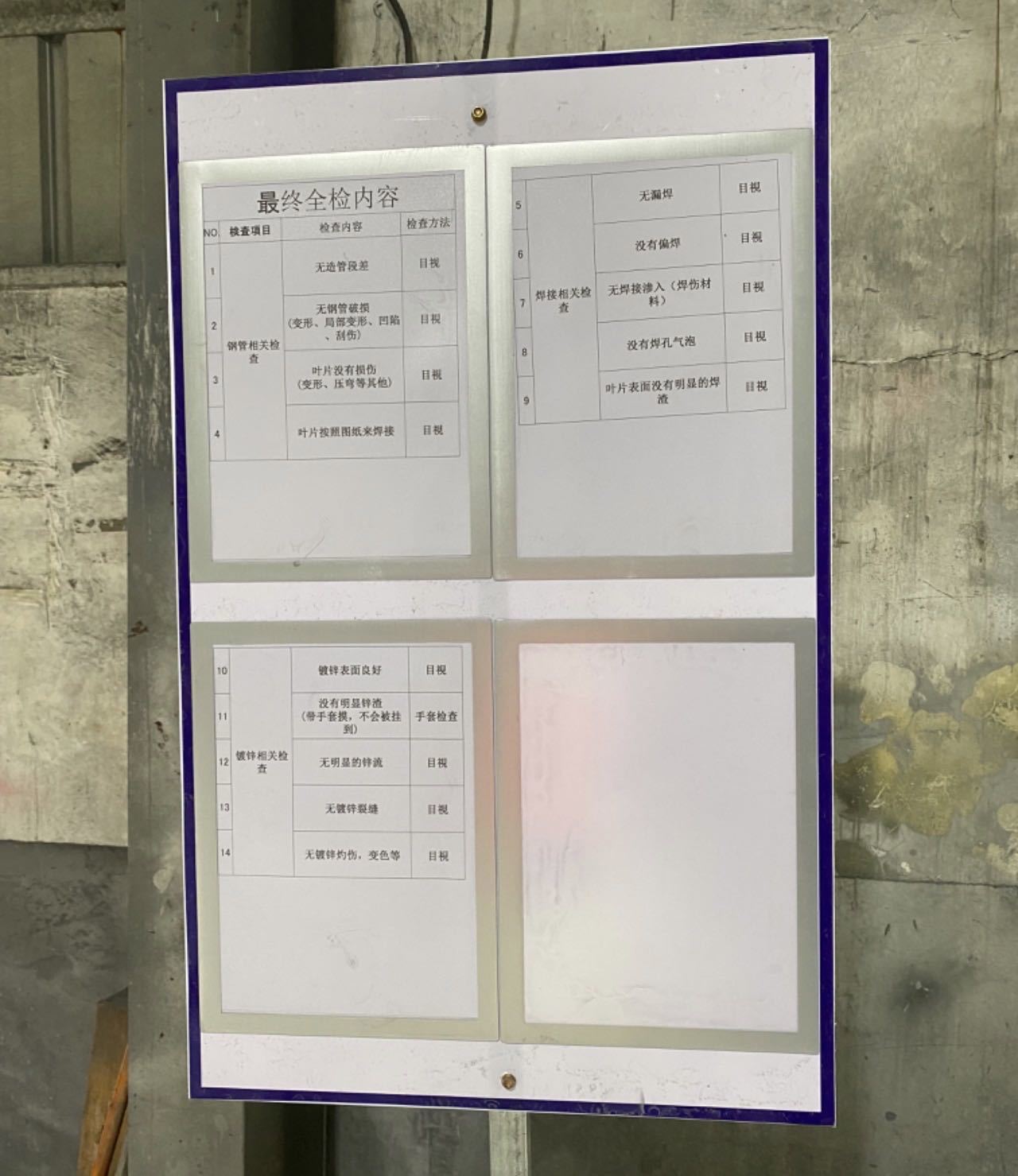

作業ライン横に置かれた掲示板には、「全数チェック」内容が掲示されており、作業員の日々の作業がマンネリ化、疎かにならないように、
定期的に全作業員へ注意喚起の現場ミーティングも実施されております。
その他にも、「全数検査治具」を使用した要所箇所の検査や、
「検査工具(巻尺, ノギス, 膜厚計, 角度計)」を用いた抜取検査も実施しております。
1本1本検査台に載せる
全数チェック項目は、 「鋼材変形」「溶接不良」 「メッキバリ」「メッキ外観」等、最重要箇所
1本1本転がしながら
バリ取り, 全数検査を実施
提出書類の一例

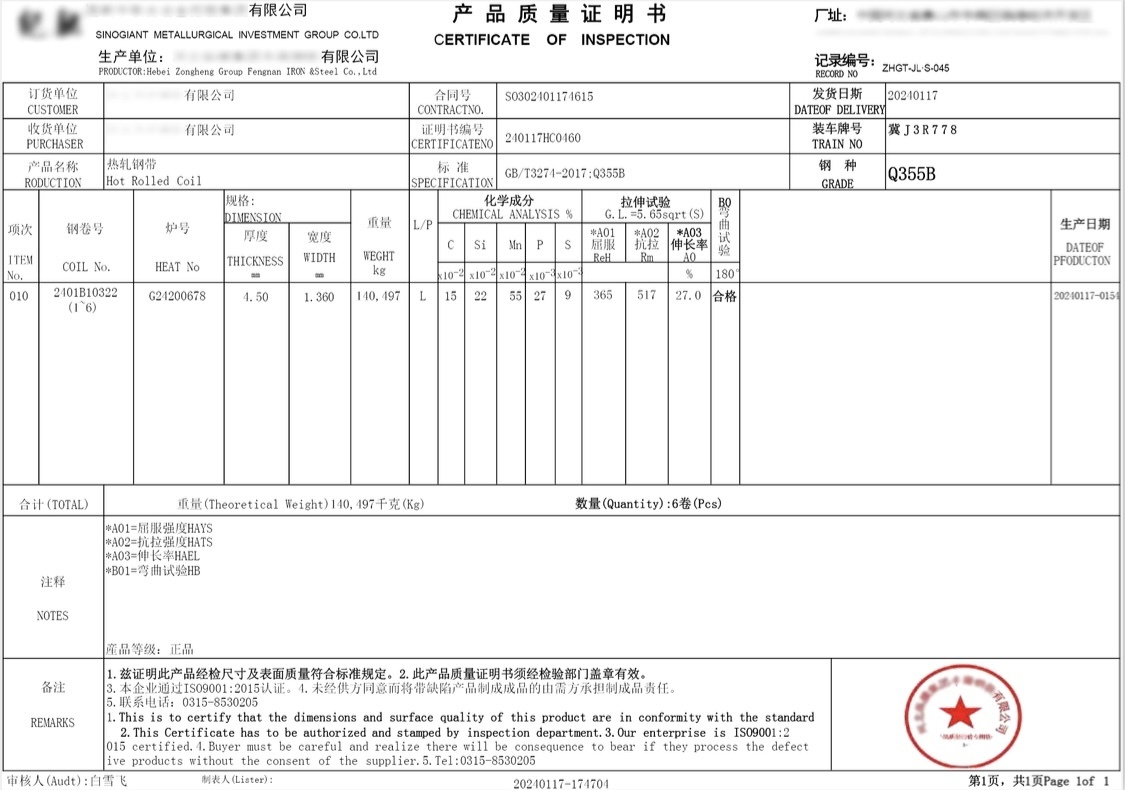

鋼材材質証明

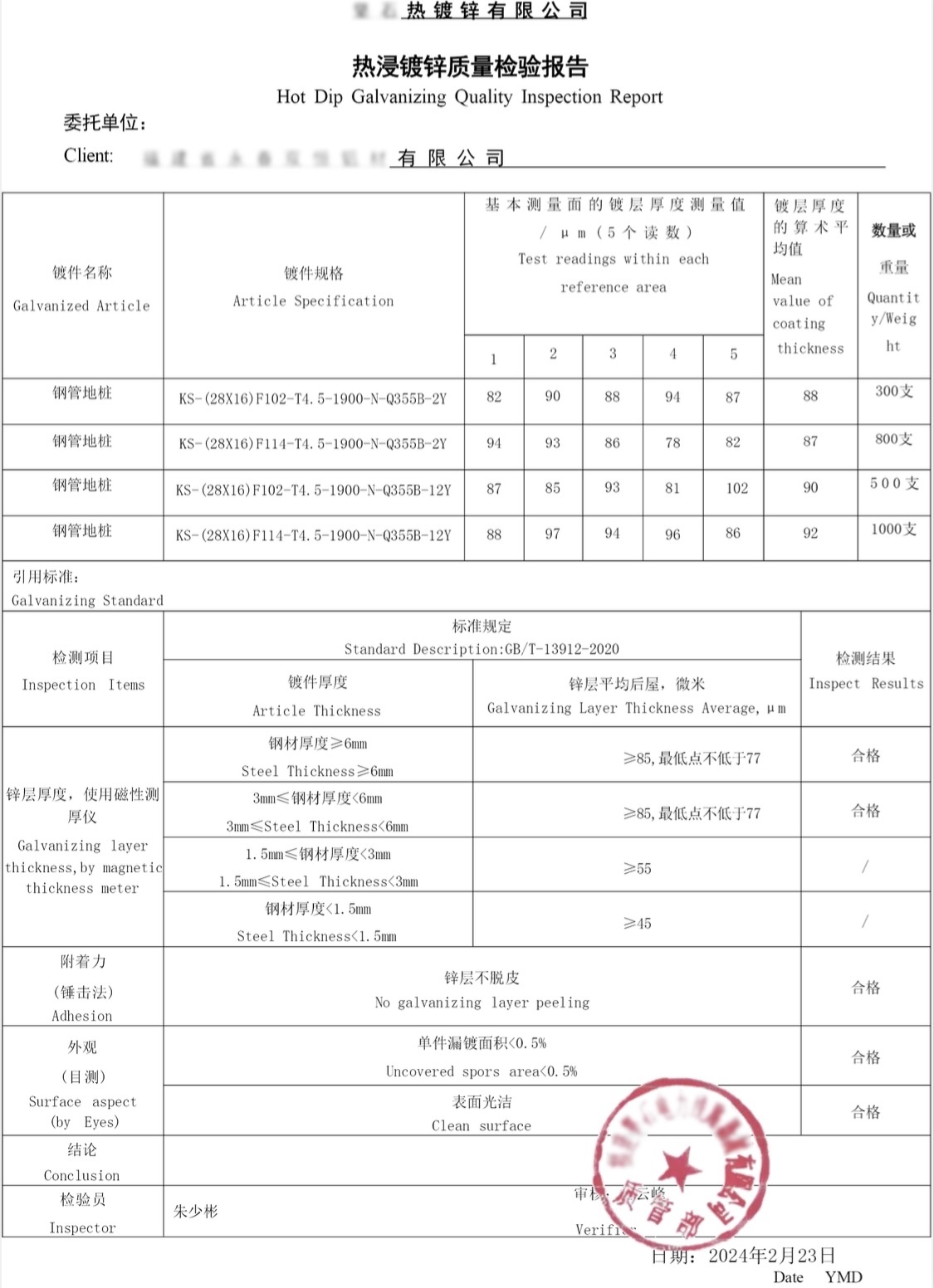

溶融亜鉛鍍金 検査証明
(鍍金工場発行)

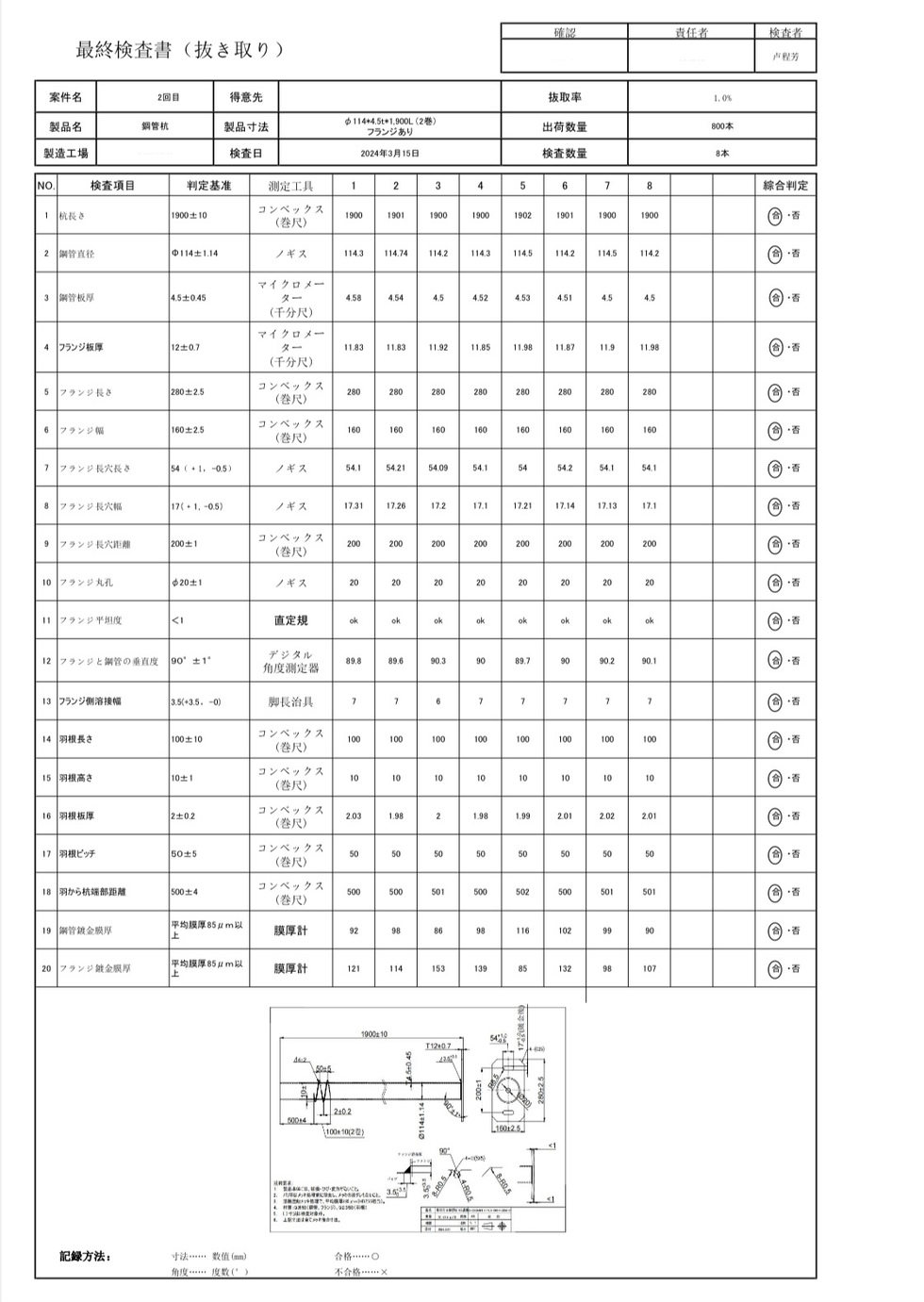

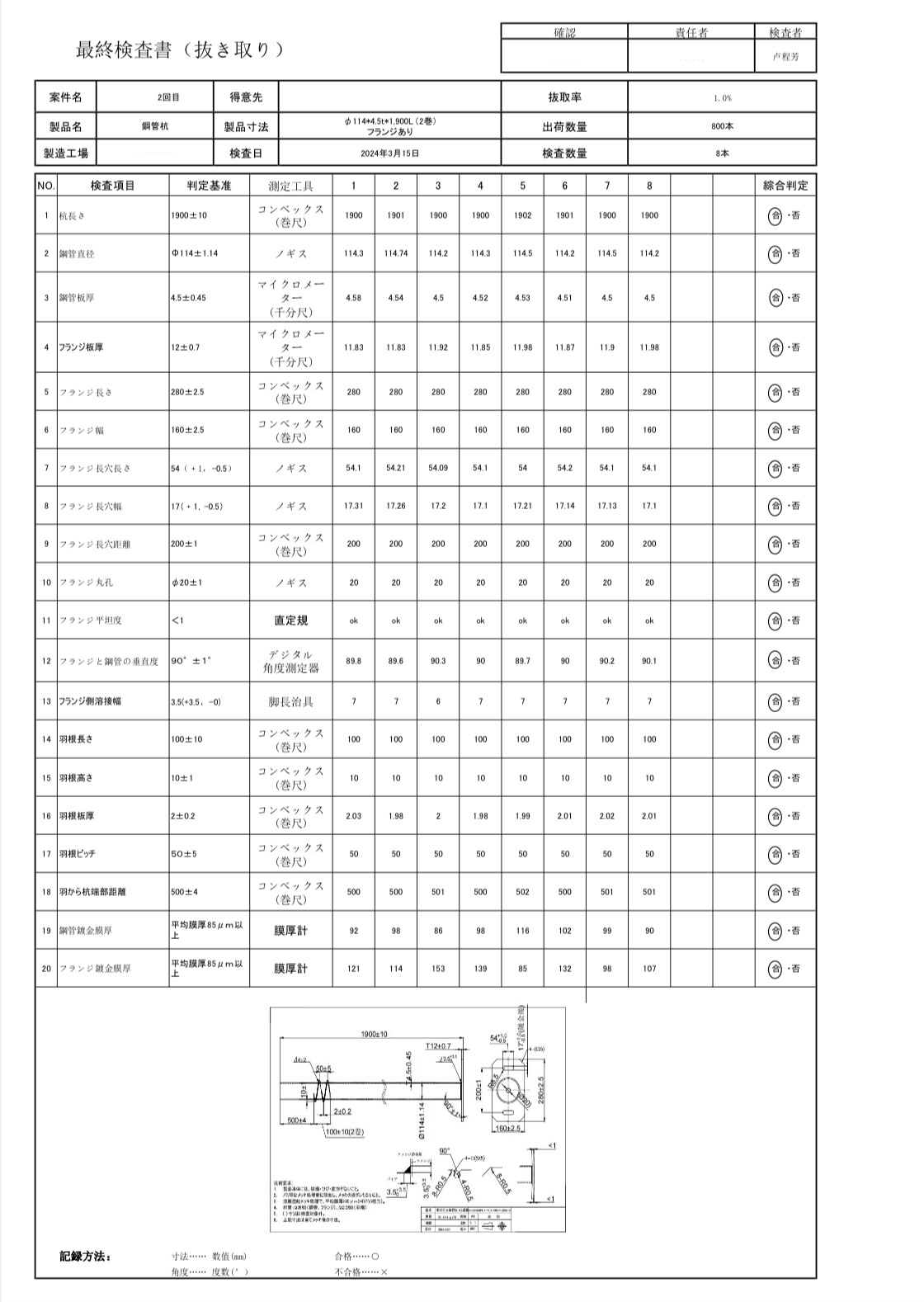

製品検査(抜取)

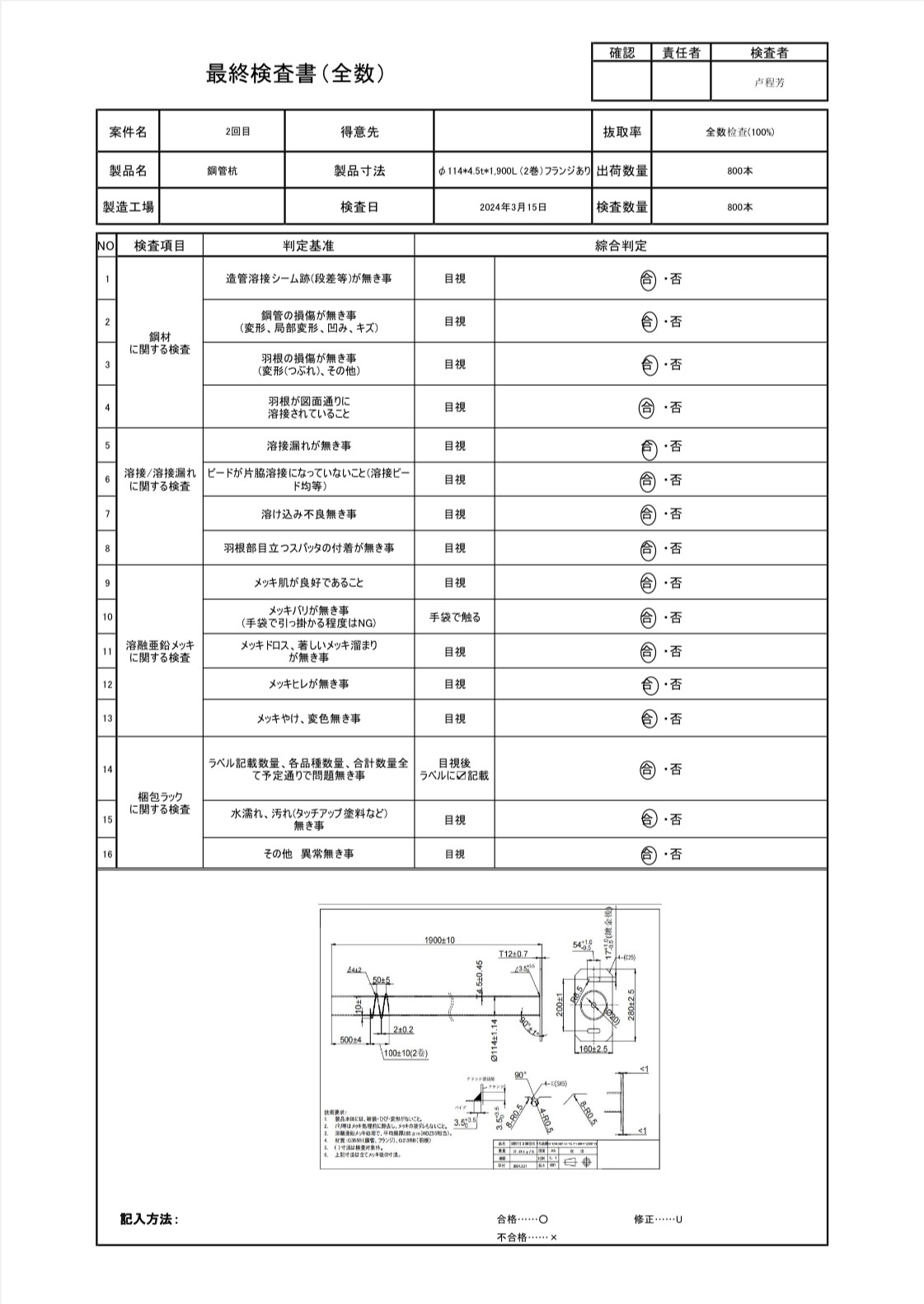

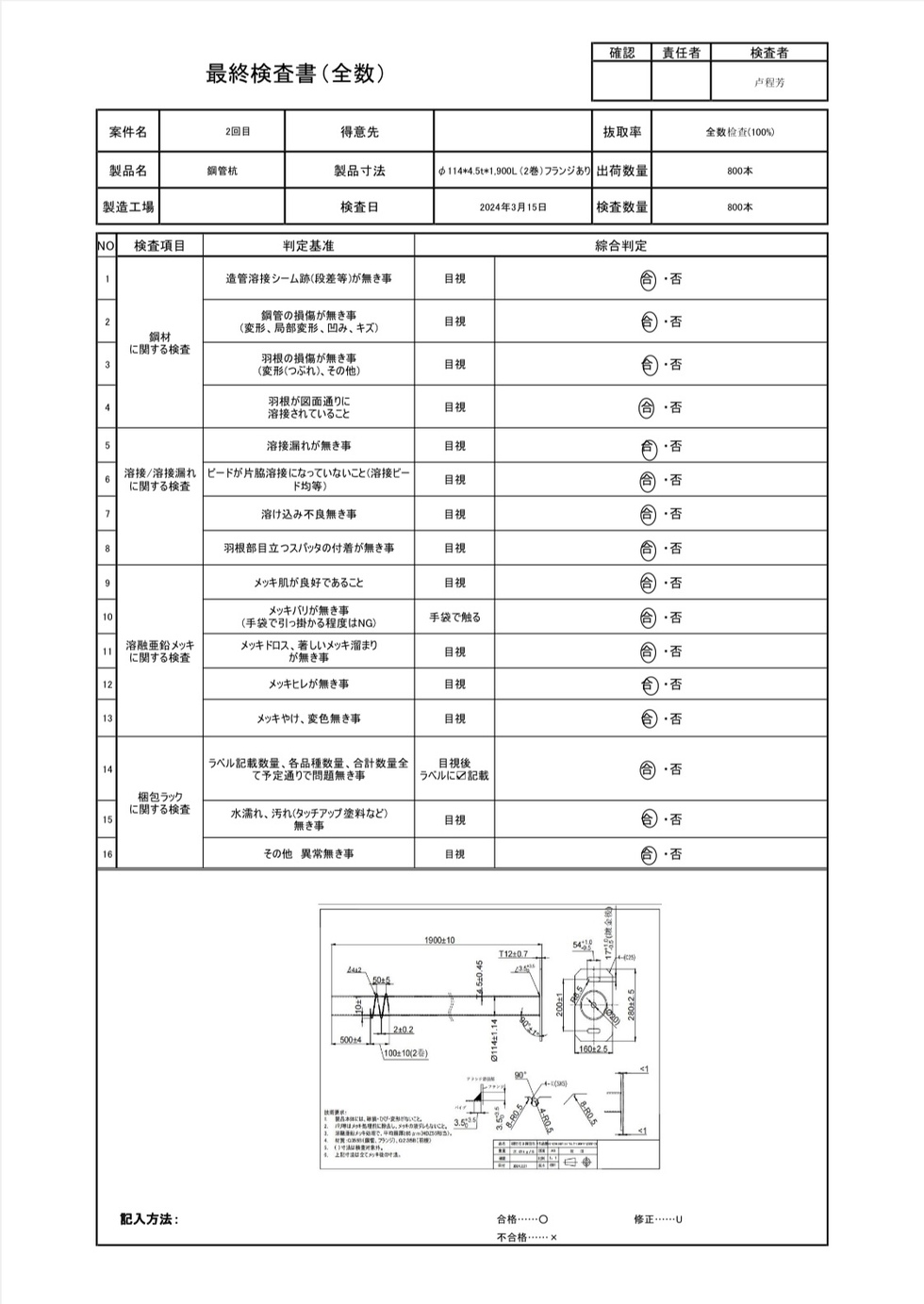

全数製品検査記録

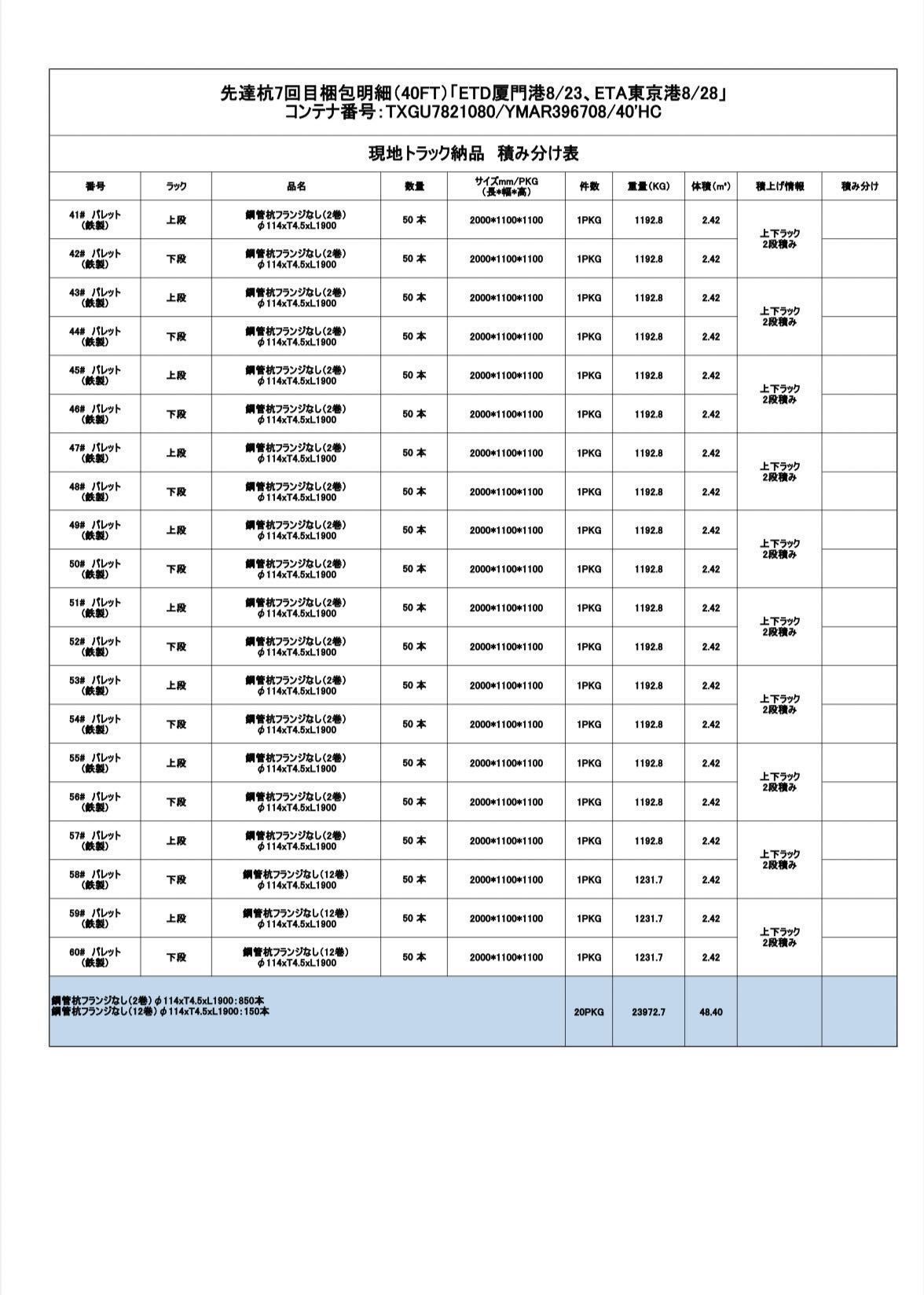

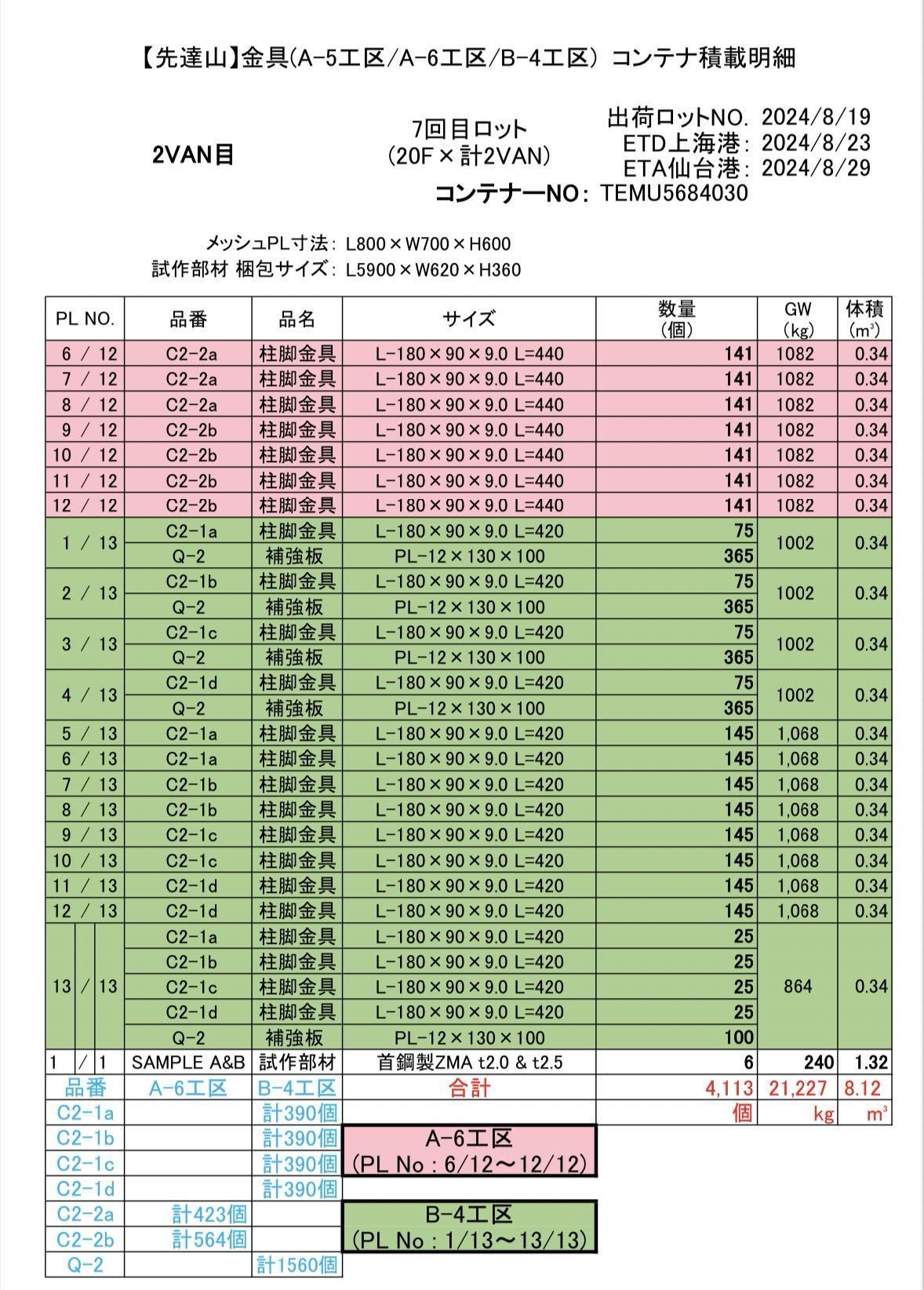

コンテナ出荷明細の一例
ロット番号/出荷日(ETD/ETA到着日)/コンテナNO.
現場工区 / 各PL内の明細(PL No./品番/数量)
各PLの寸法/重量
どの「コンテナ(コンテナNO.)」の、どの「PL(パレット)」に、
どの「工区(現場エリア)」の、どの「品種」の製品が、
どれだけ(数量)入っているかが一目瞭然なので、現場で管理がし易いです。
