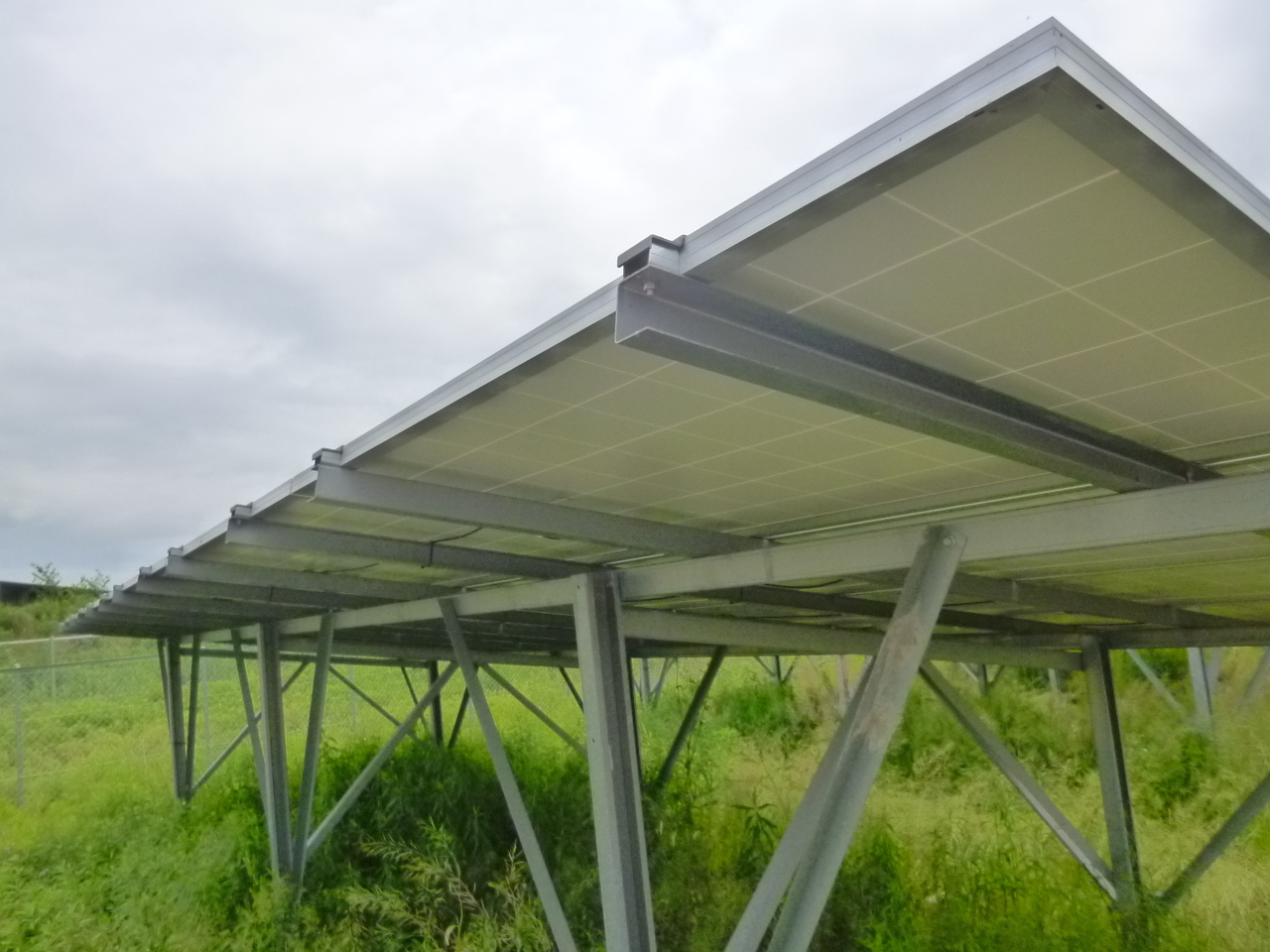

太陽光発電システム ZAM架台
PV Mounting systems (Made of ZAM Steel sheet)
浪速産業の自社工場で製造する高品質の部材

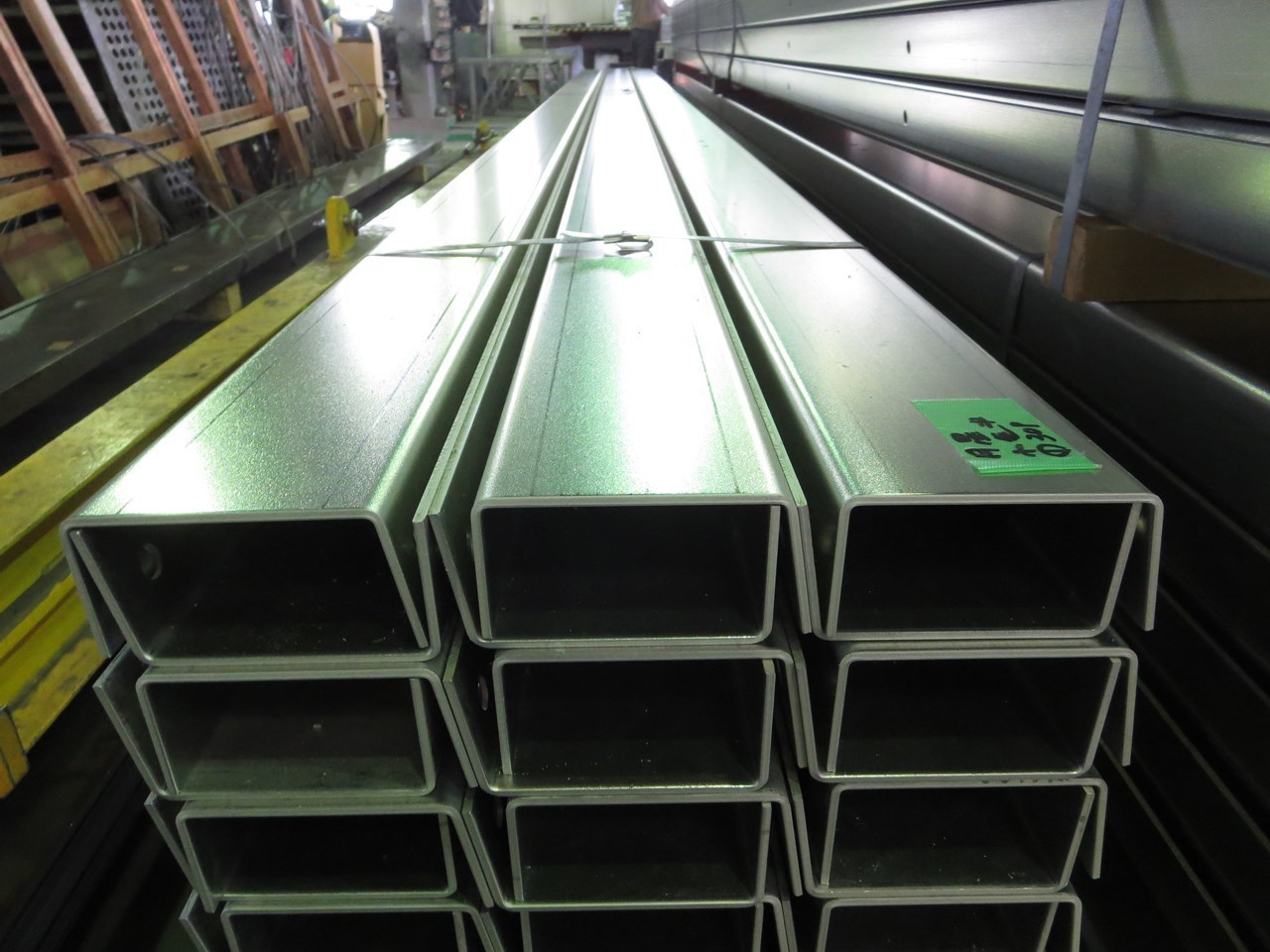

ZAM製架台 母屋(横梁)/垂木(縦梁)/斜材

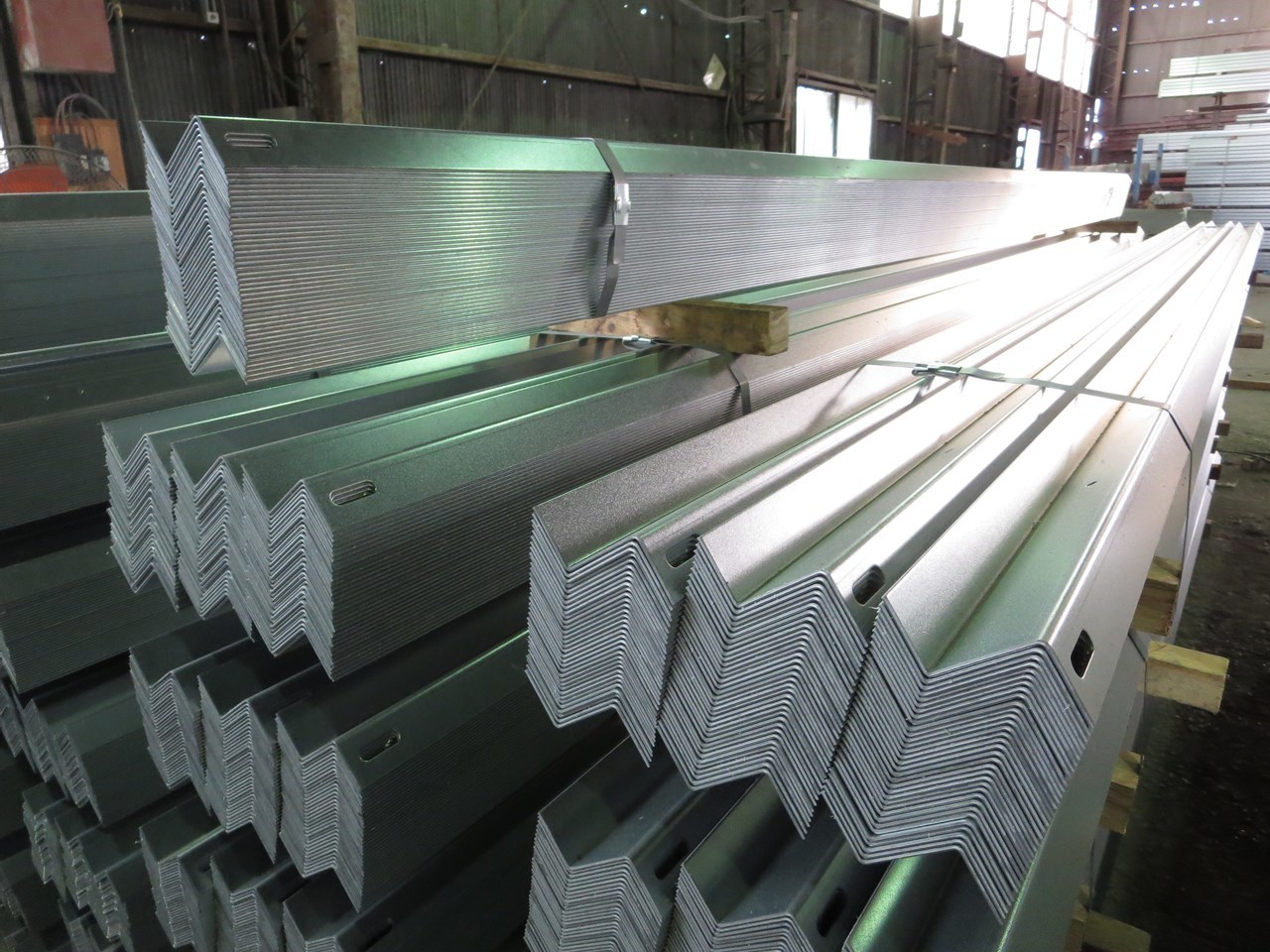

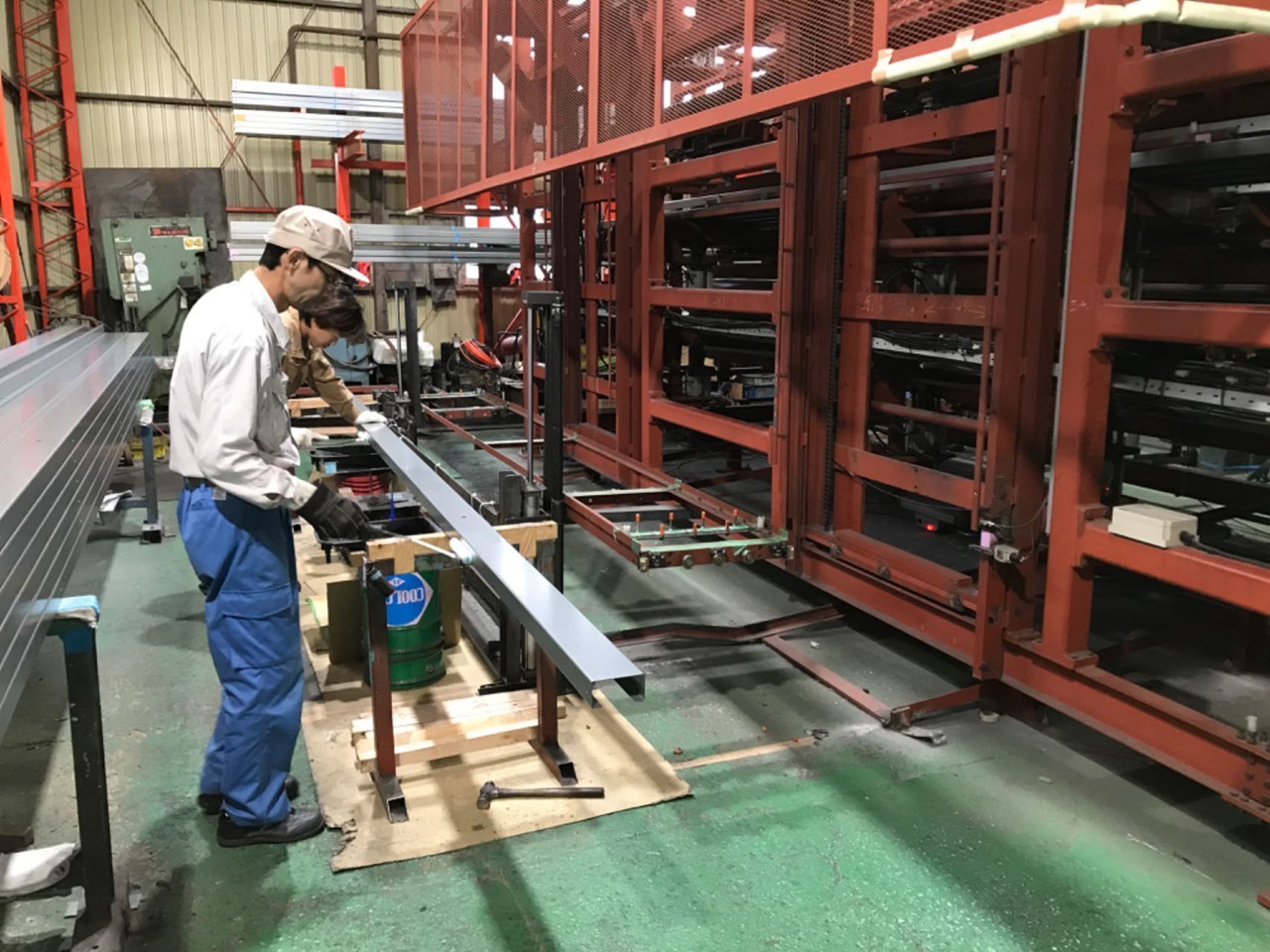

異形角度曲げ(ベンダー)
(正確な曲げ精度)

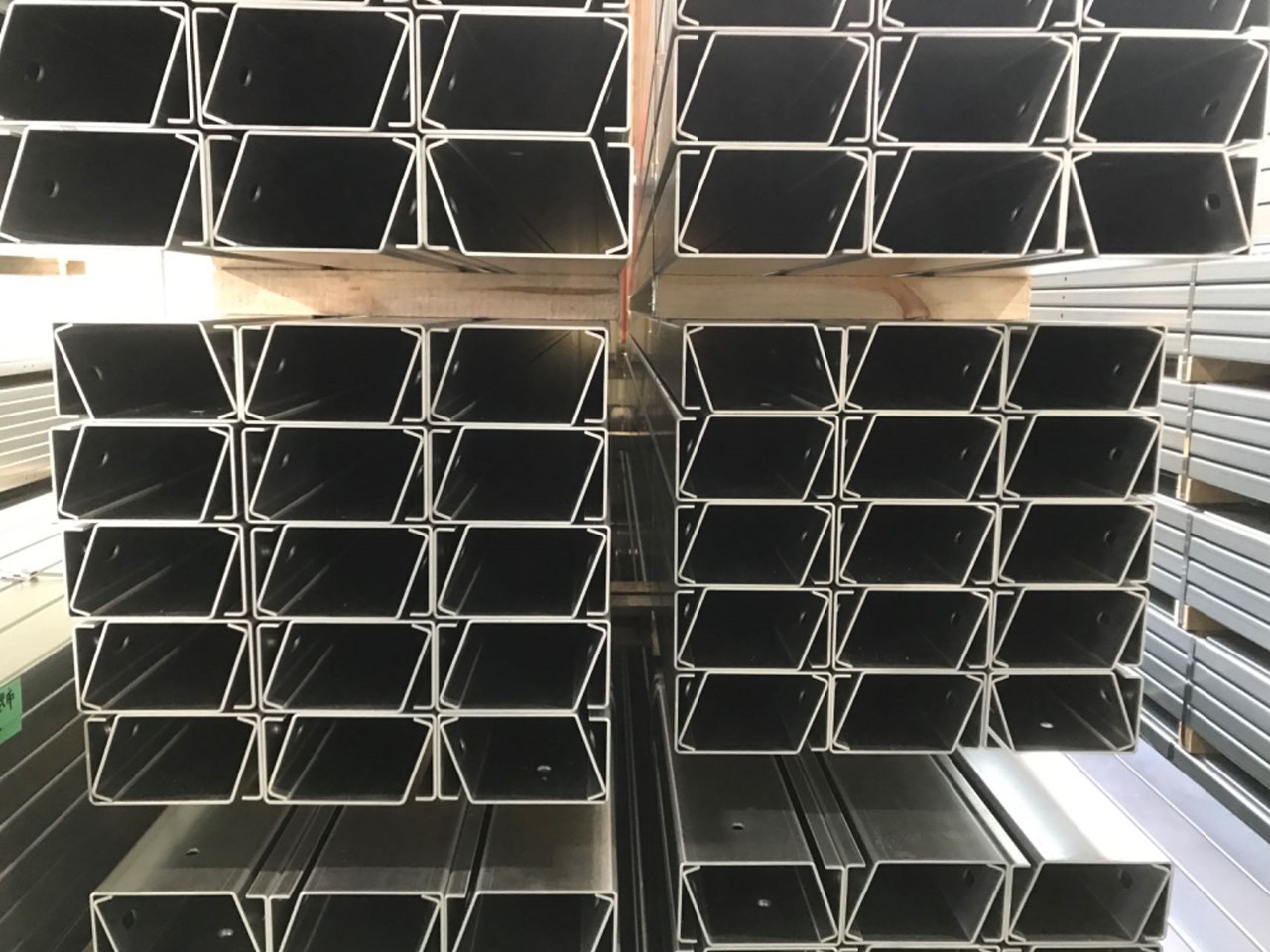

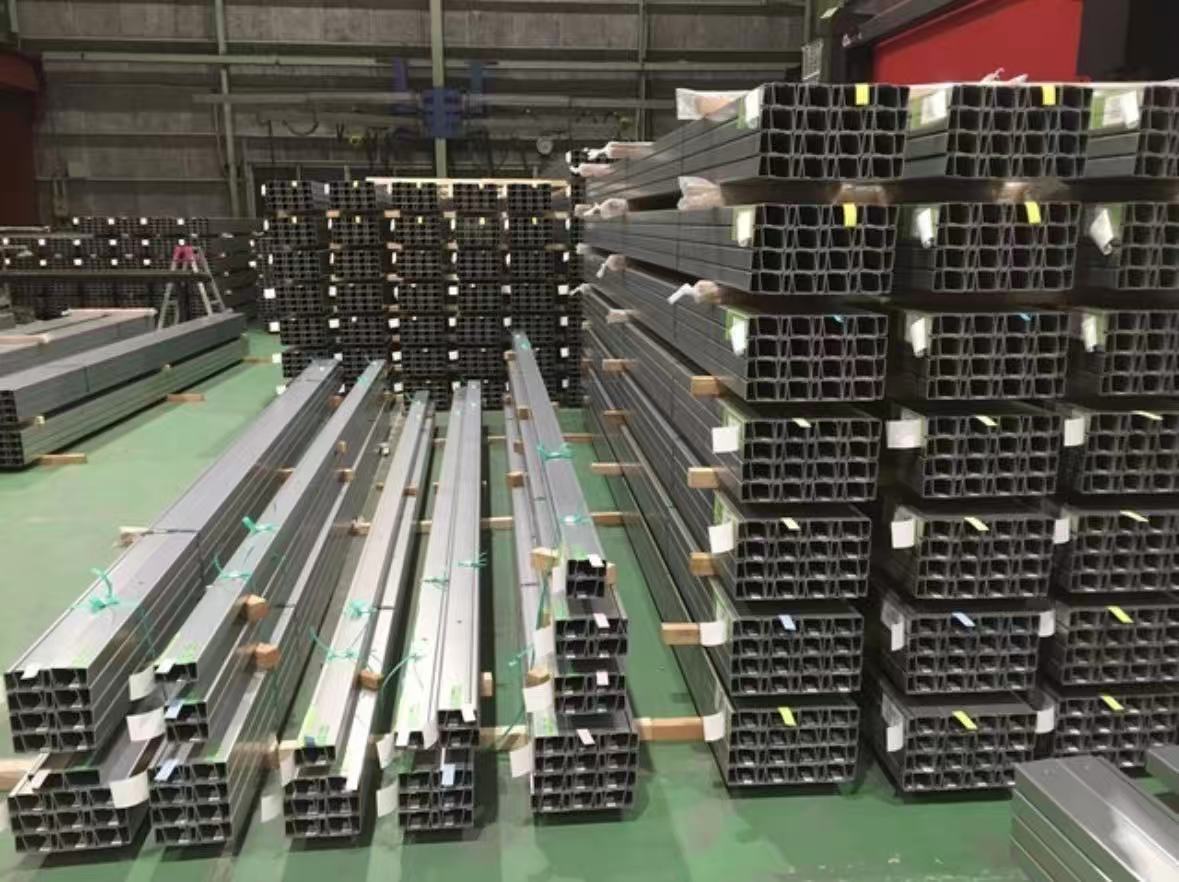

出荷待ち
(ラベルで「工区」「品番」「数量」表示)
弊社は、これまで「50kw程度の低圧案件」から、「30～100MW規模の大規模メガソーラー」まで、数多くの太陽光発電システムの資材(架台, 杭, 金具, 他)を製作し、現場に納入してきました。
弊社設備のベンダー(鋼板折曲機)は、多品種少量生産にも対応が出来るため、
ロールフォーミング設備には対応出来ない品種や数量にも対応が出来る利点があります。
主材はZAM鋼板曲げ、小金具は順送プレス、溶融亜鉛鍍金金具は中国工場、鋼管基礎杭は中国工場、というように全ての部材を分業体制で製造し、現地納入対応可能です。
※ 弊社は、「ZAMコイル(母材)」をメーカー(日本製鐵㈱様)へ直接発注し、
通常サイズについては、コイルセンターにて常備保管しております。
モックアップ(試験組立確認)についても、弊社工場のスペースを利用することが出来ます。

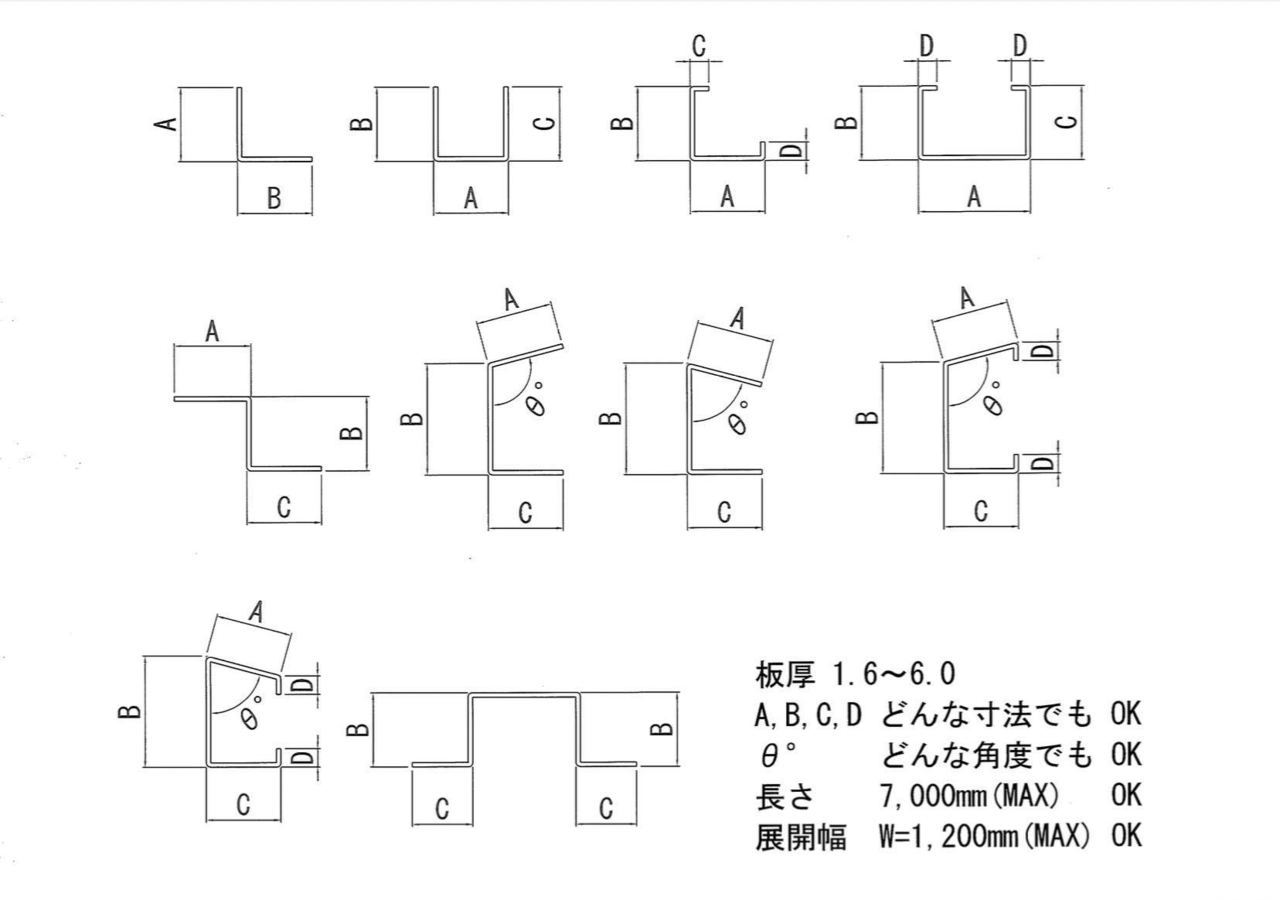

対応可能な「断面形状」の一例

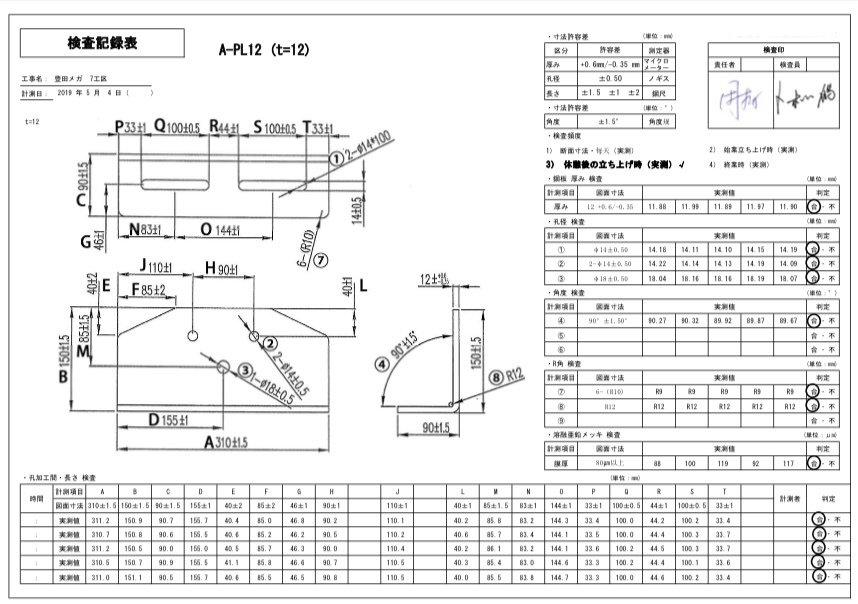

弊社製品の加工精度
(検査成績書より抜粋)
梁材(ZAM製)
C-100×50×20×L6,180
杭頭金具(Q235B材/溶融亜鉛鍍金)
L150×90×t12 L=310

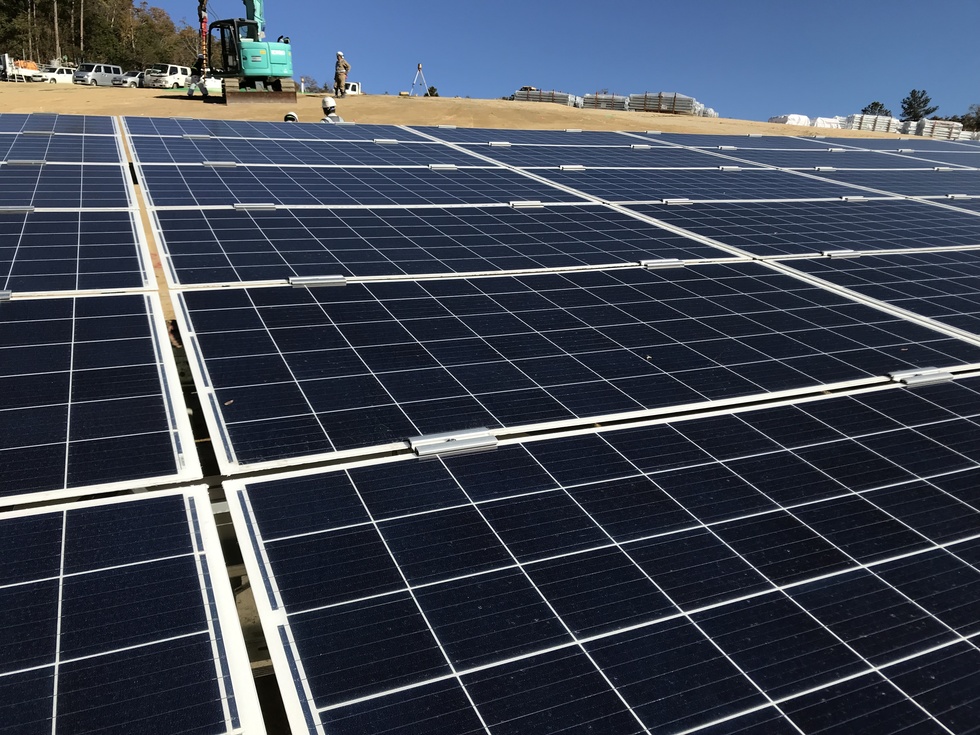

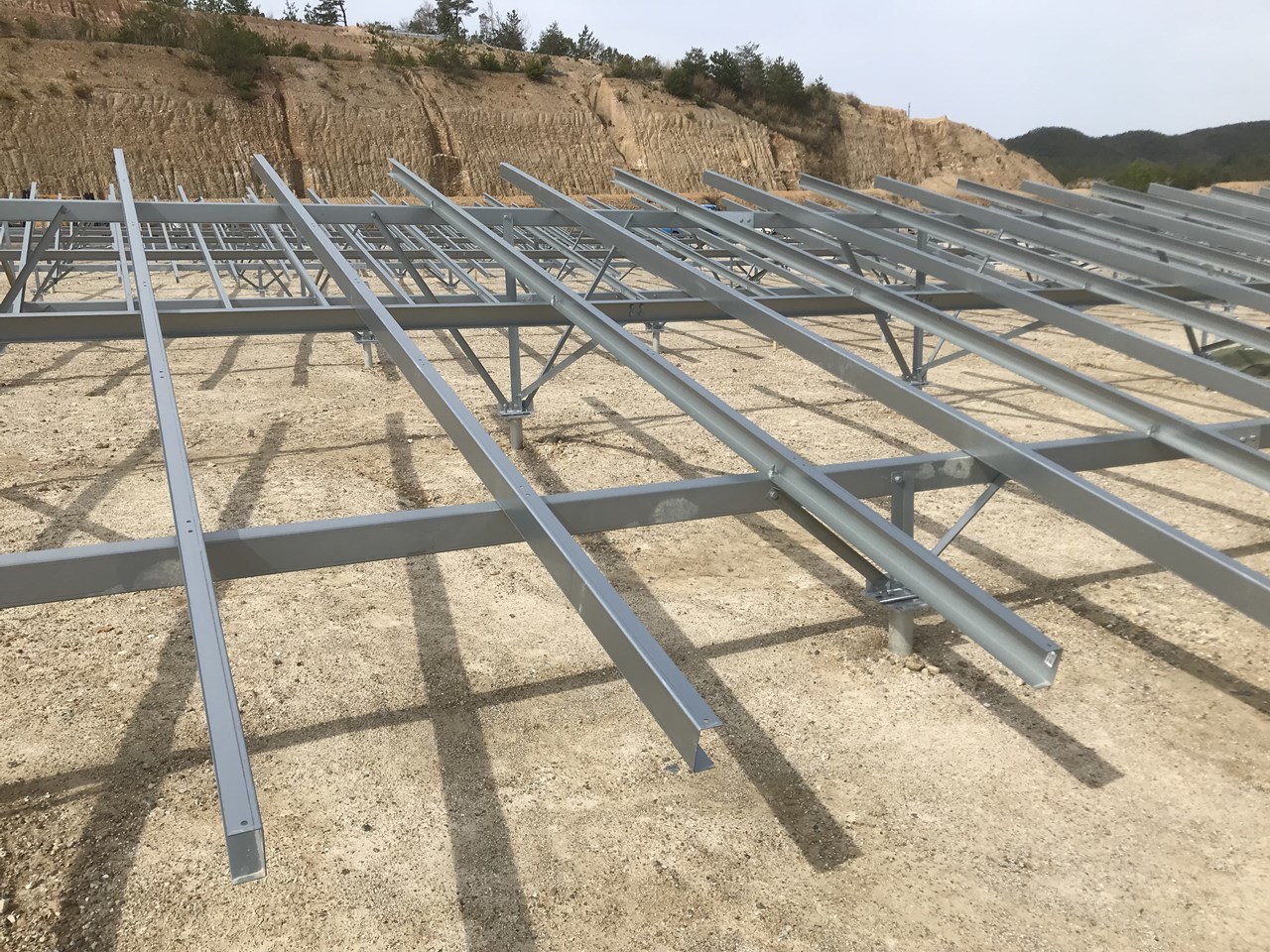

製造納入実績の一部

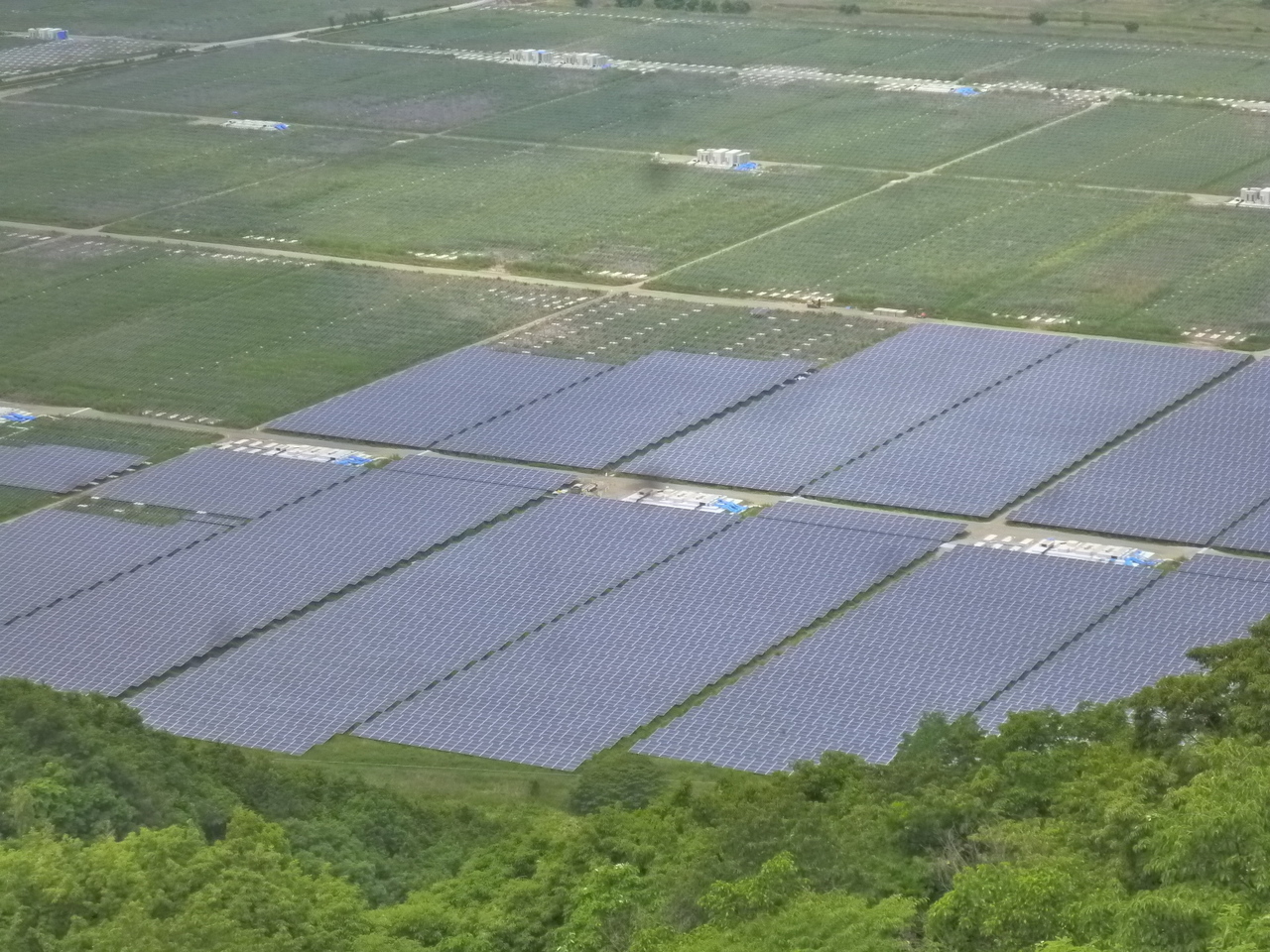

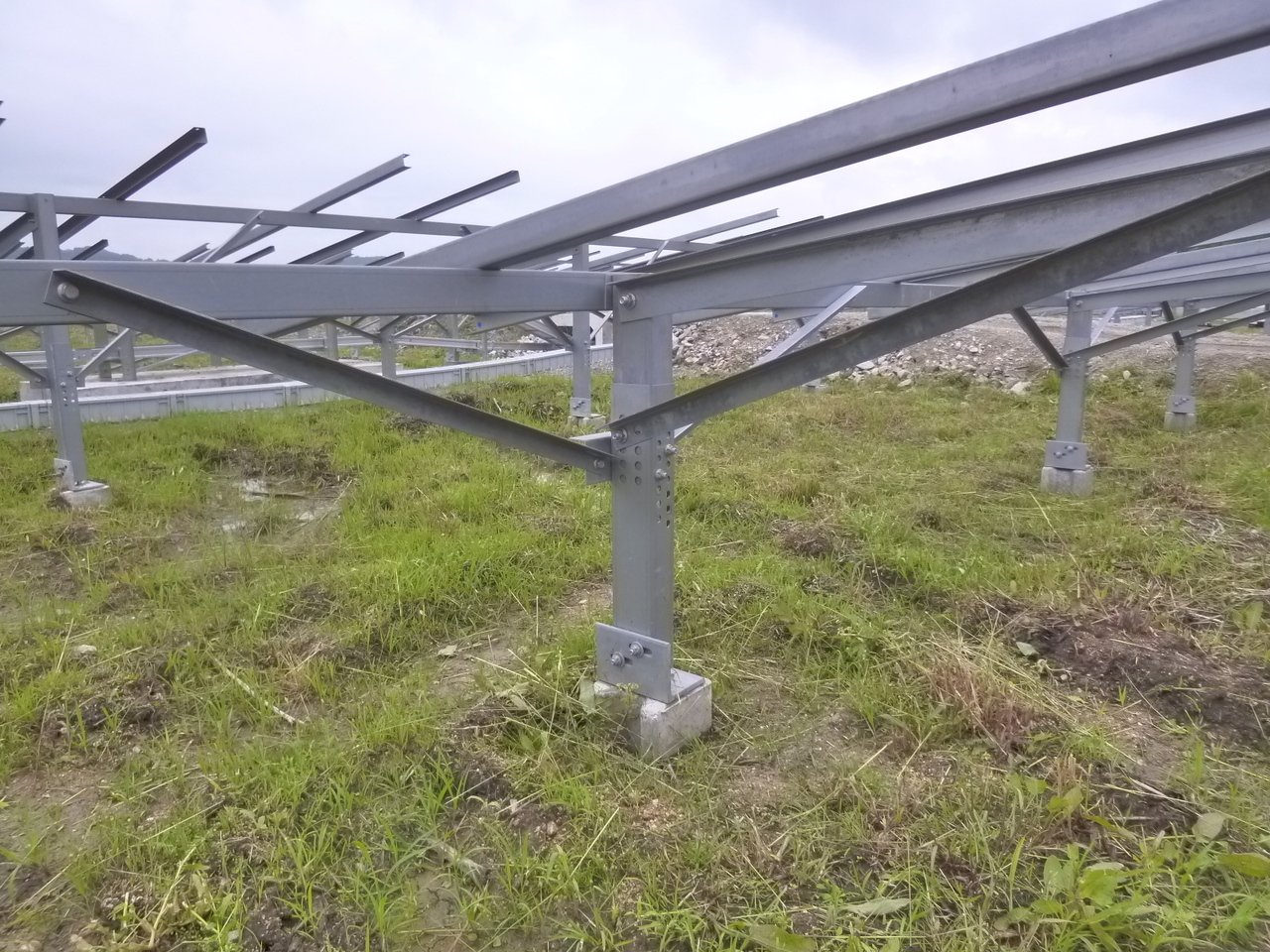

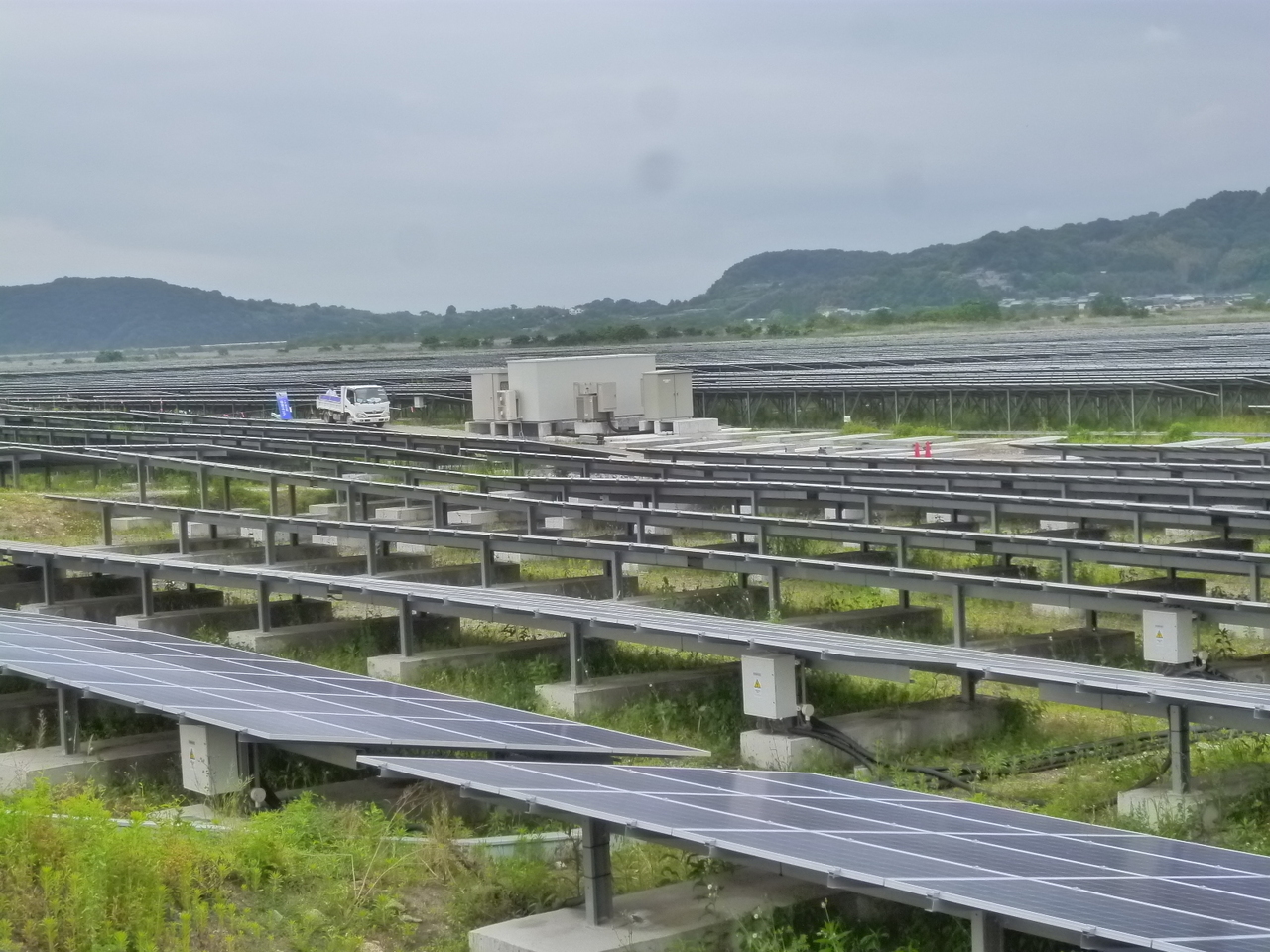

瀬戸内Kirei 太陽光発電所
所在地：岡山県瀬戸市
事業主体：瀬戸内Kirei未来創り合同会社
発電規模：約230MW
浪速産業 製造実績：約7,000～8,000トン
工期：2015年12月～2017年5月
材料：ZAM(K35) 部材：梁, 垂木, 接続金物
部材寸法(一例)：C-100×70×20×t3.2 L=1000～5000mm

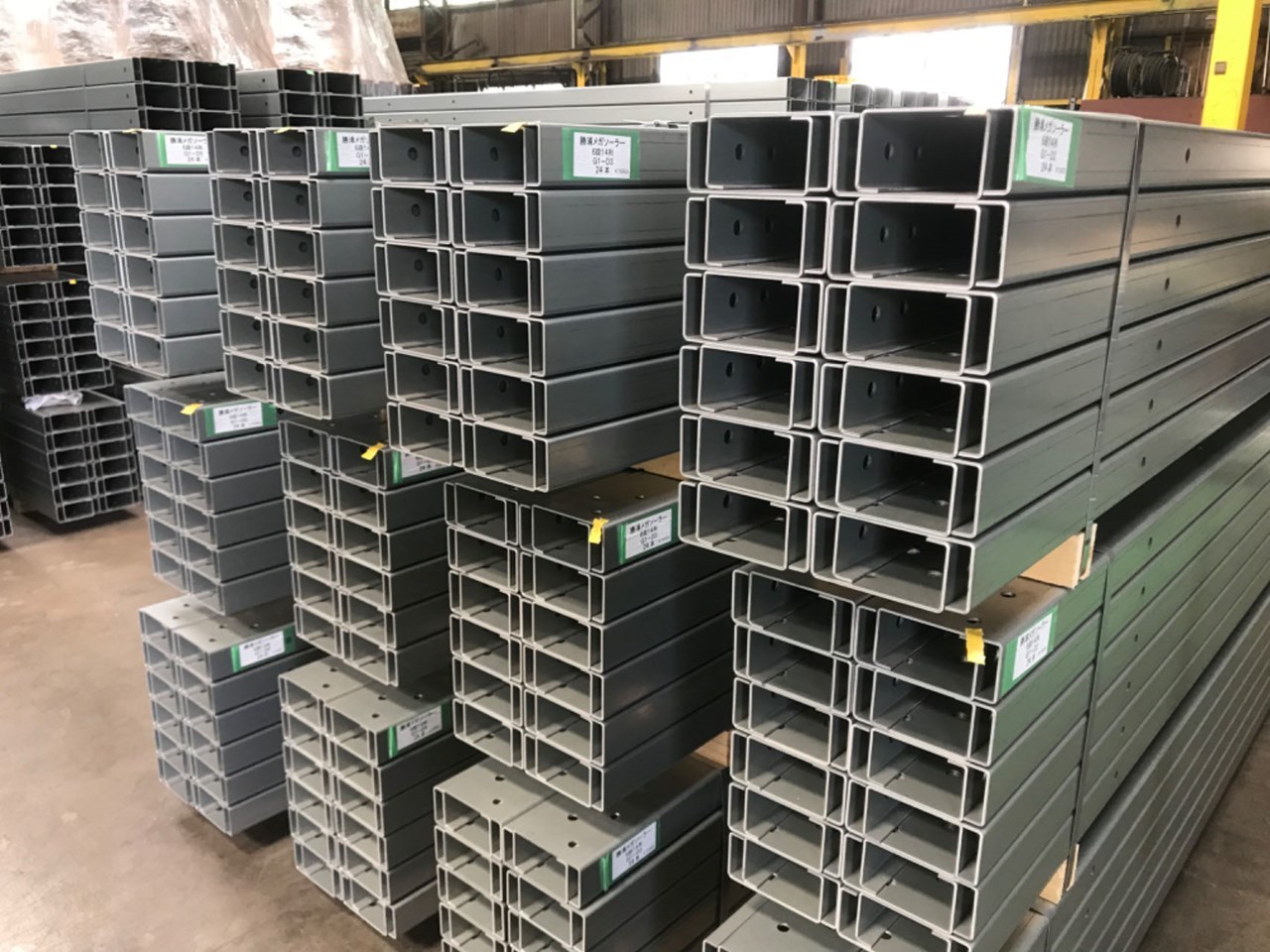

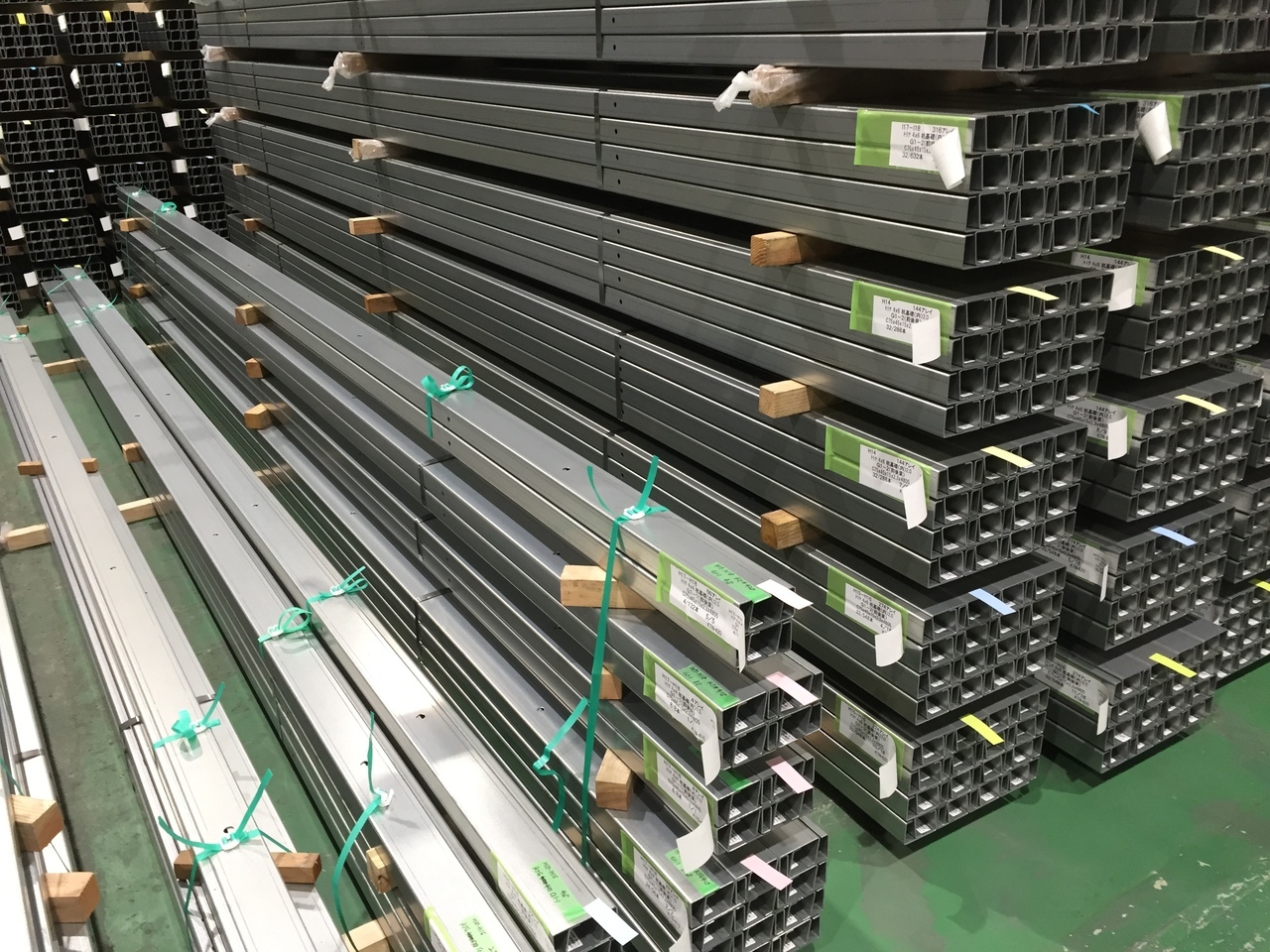

工場出荷前
(部材品種毎に、識別ラベルを貼付して、出荷管理をしております)
(部材品種毎に、識別ラベルを貼付して、出荷管理をしております)

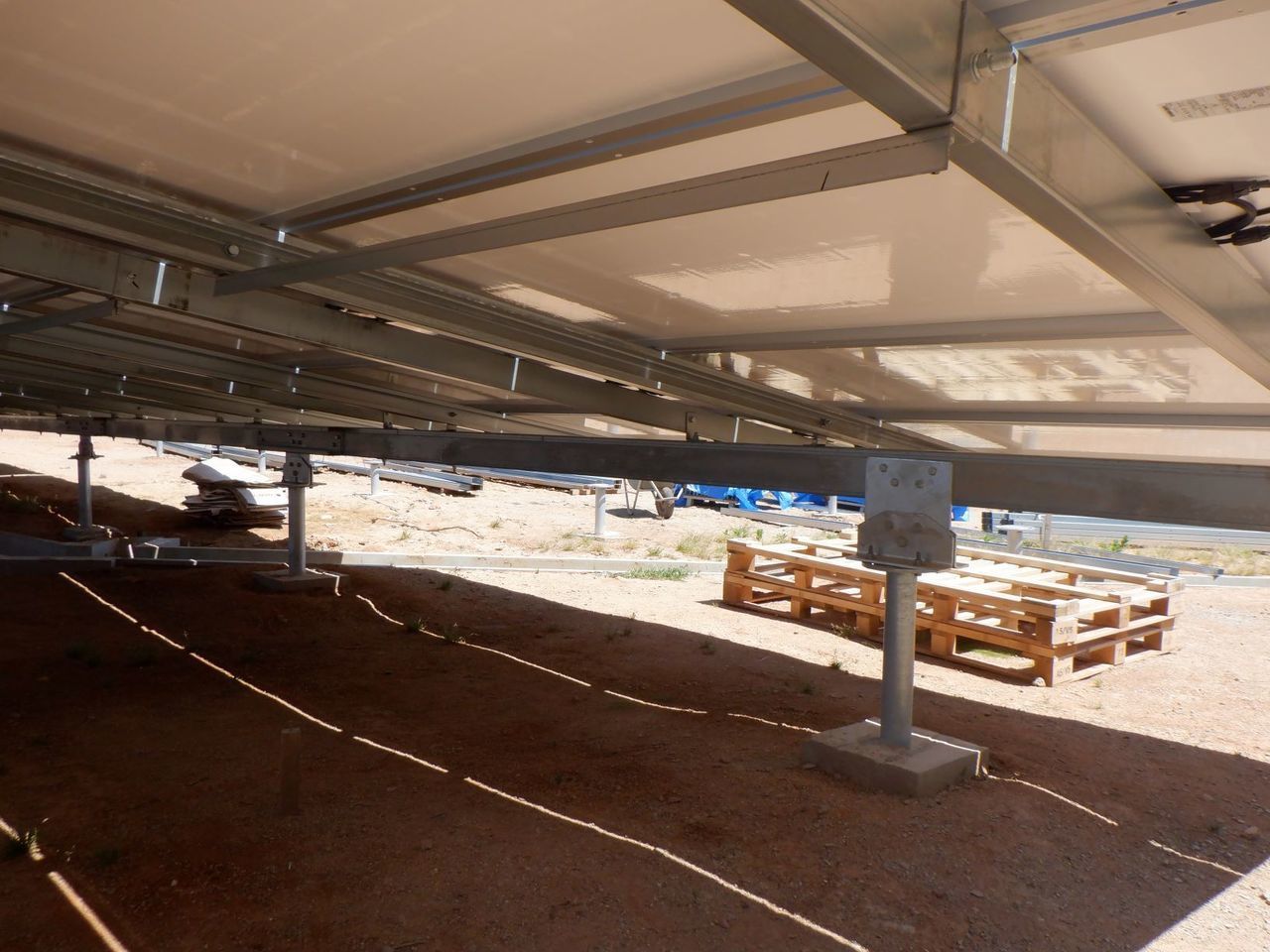

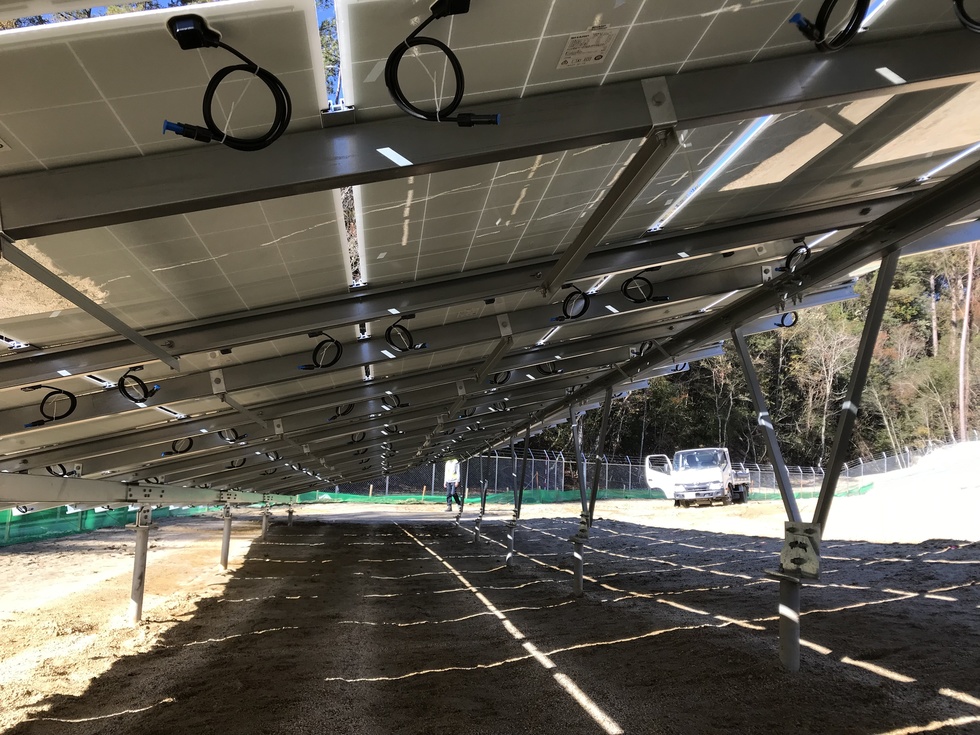

備前メガソーラー発電所
所在地：岡山県和気郡
事業主体：パシフィコ・エナジー
発電規模：約110MW
浪速産業 製造実績：約3,000トン(ZAM部材のみ)
工期：2019年9月～2020年7月
主材(梁, 垂木, 支柱)：ZAM(K35) 取付金物：ZAM(K35)
部材一例: C-120×60×20×t3.2 L=約1,000～約6,100mm

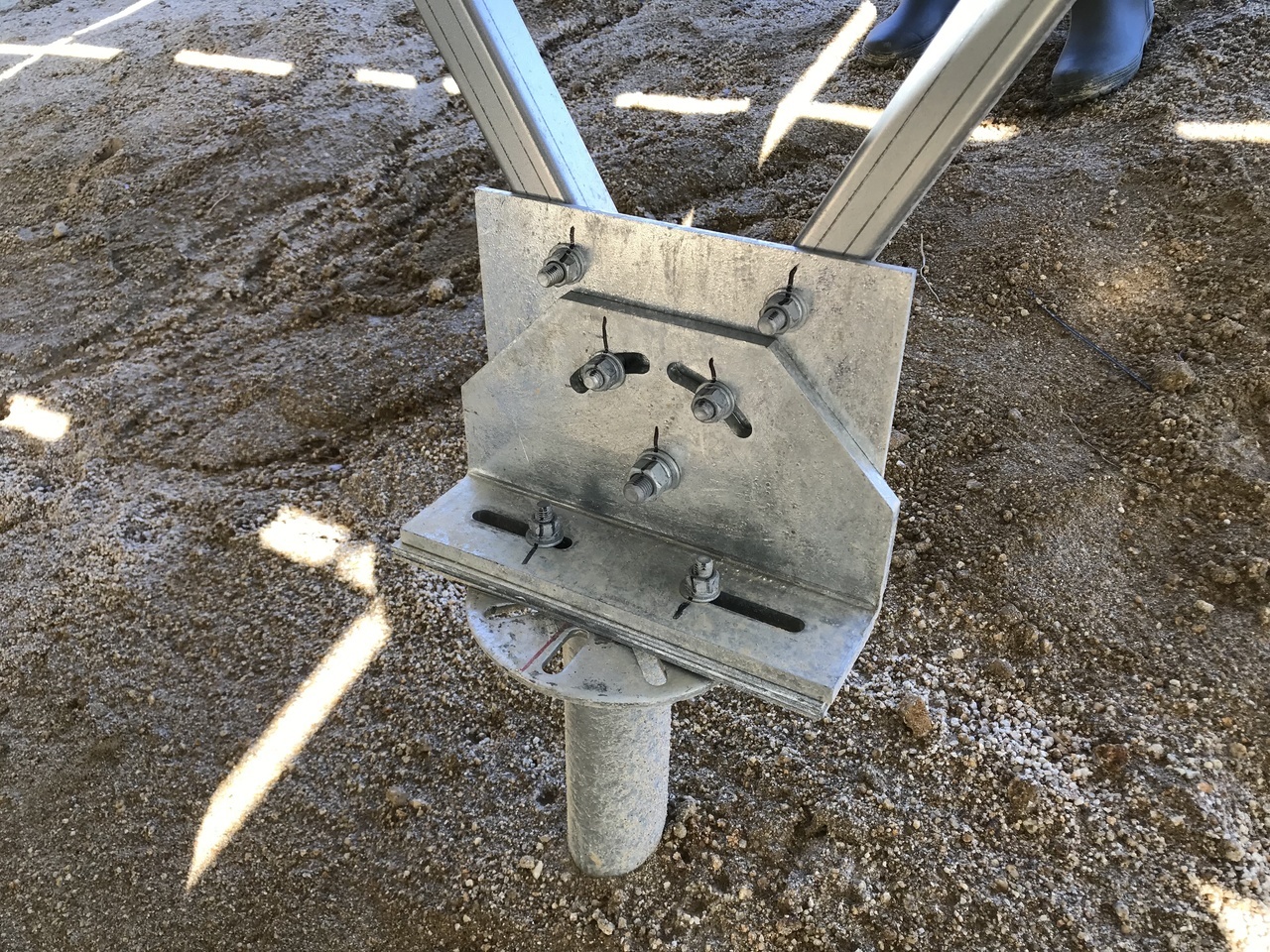

ベース金具(t=6, 12mm)：浪速産業 中国製Q235B(溶融亜鉛鍍金) 約760トン

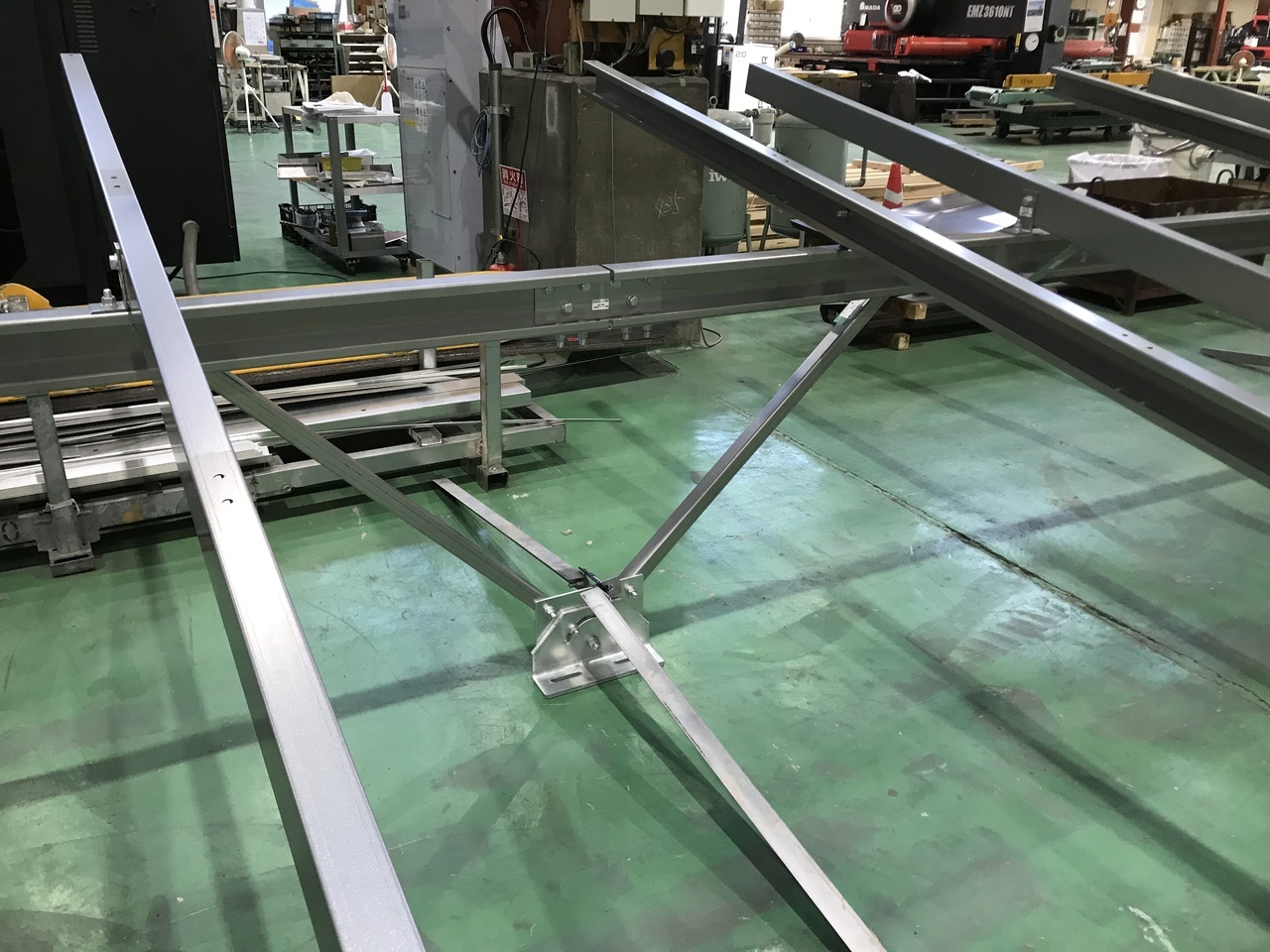

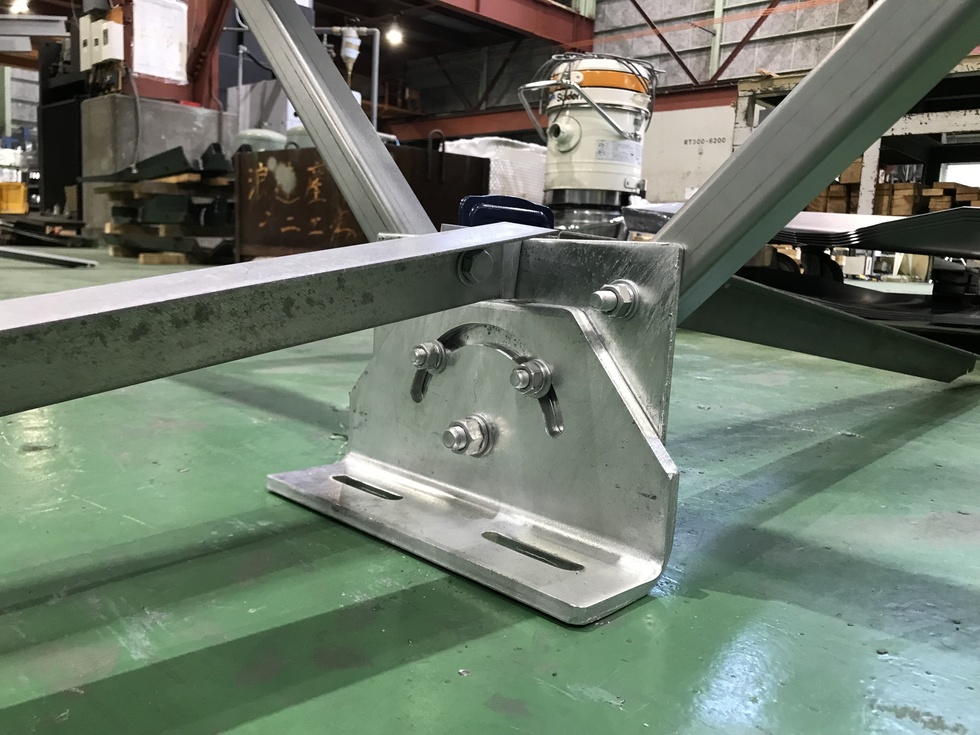

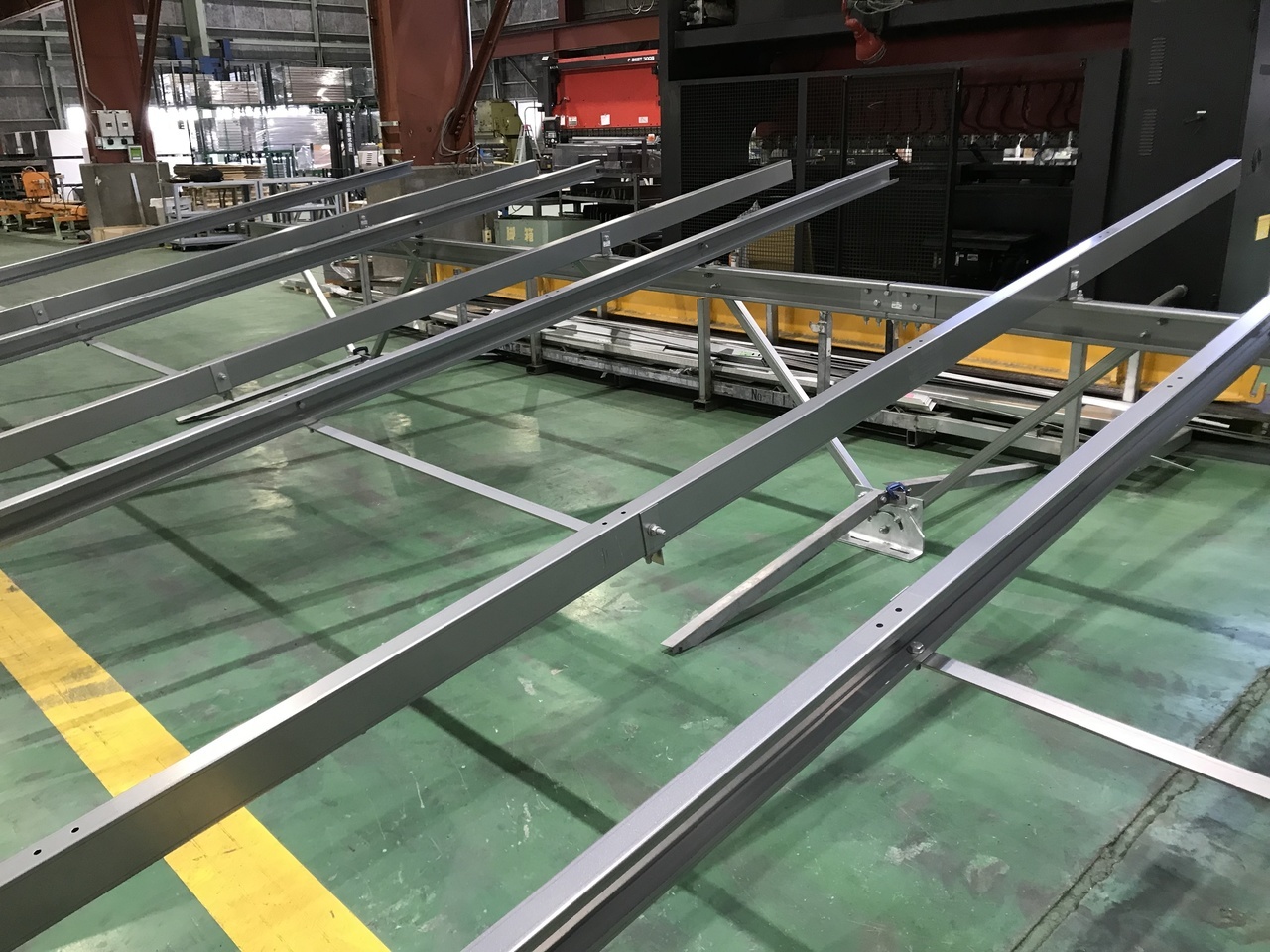

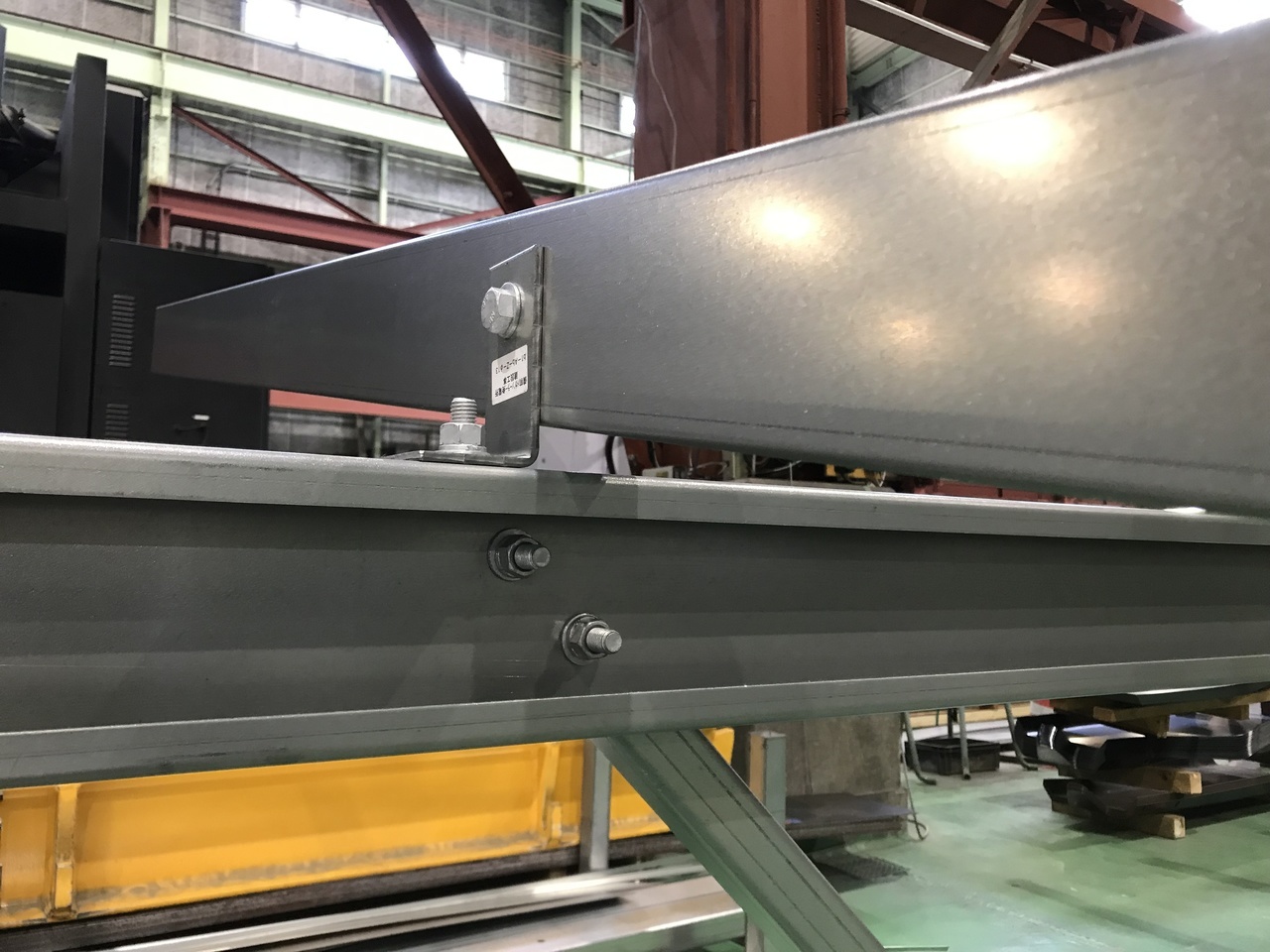

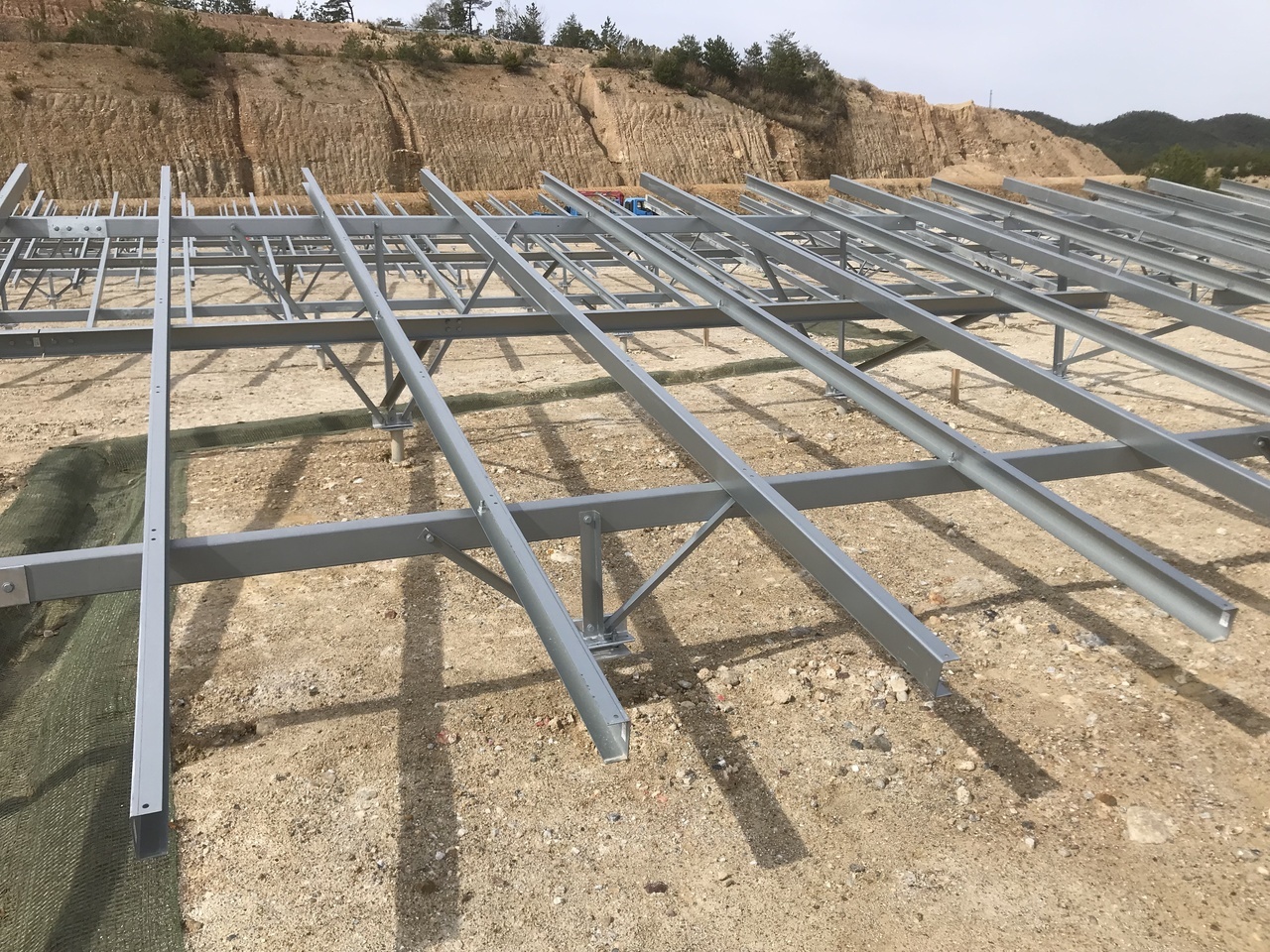

量産前モックアップ(弊社 浜寺工場にて組立確認)
取付金物(溶融亜鉛鍍金)
(中国製)
(中国製)

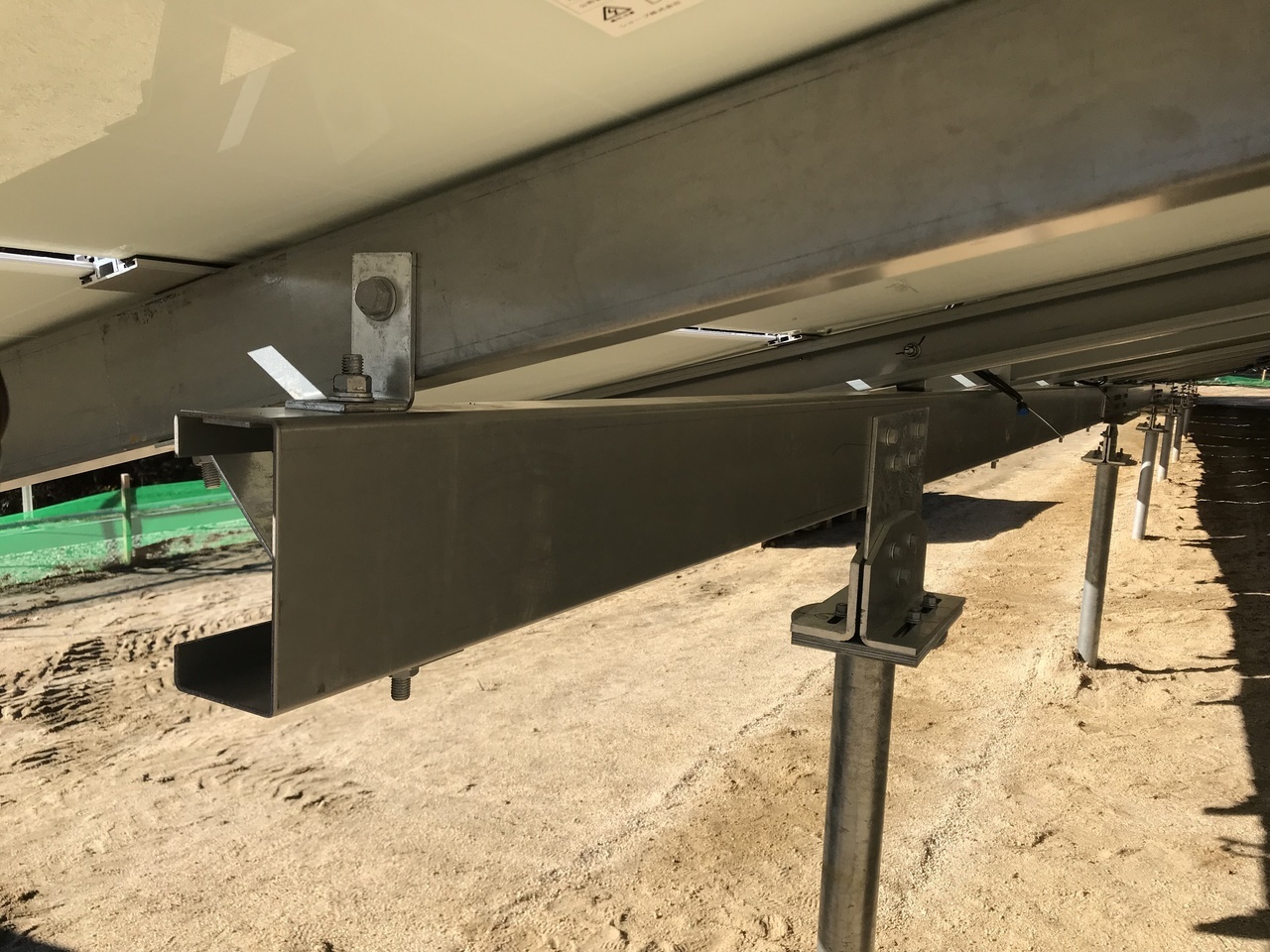

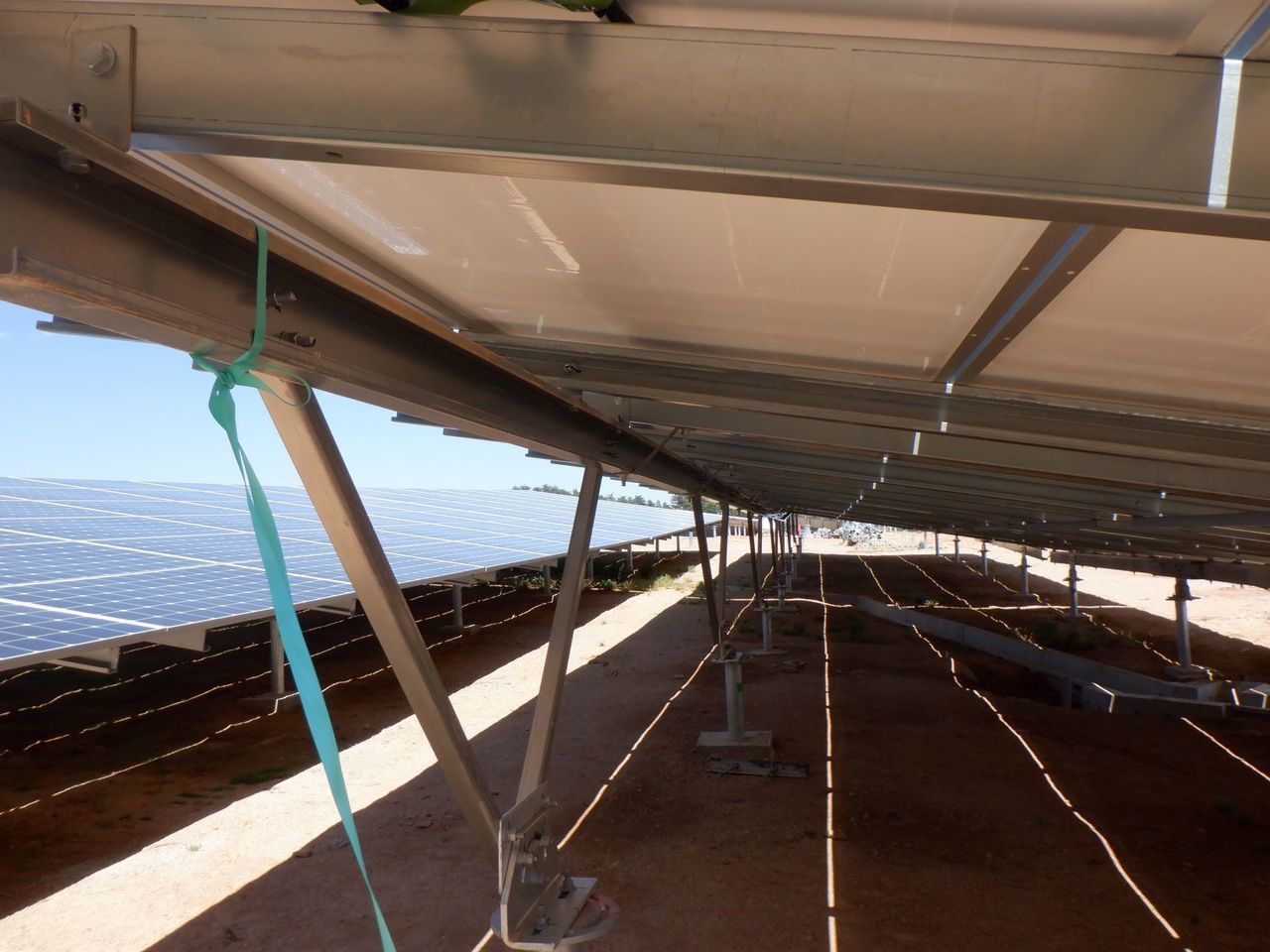

豊田メガソーラー発電所
所在地：愛知県豊田市
事業主体：パシフィコ・エナジー
発電規模：約62MW
浪速産業 製造実績：約2,500トン(ZAM部材のみ)
工期：2018年9月～2019年7月
主材(梁,垂木),接続金物：ZAM(K35)
ベース金具類(t=6, 9, 12mm)：中国製Q235B(溶融亜鉛鍍金)
鋼管基礎杭：中国製Q345B(溶融亜鉛鍍金) 約40,000本

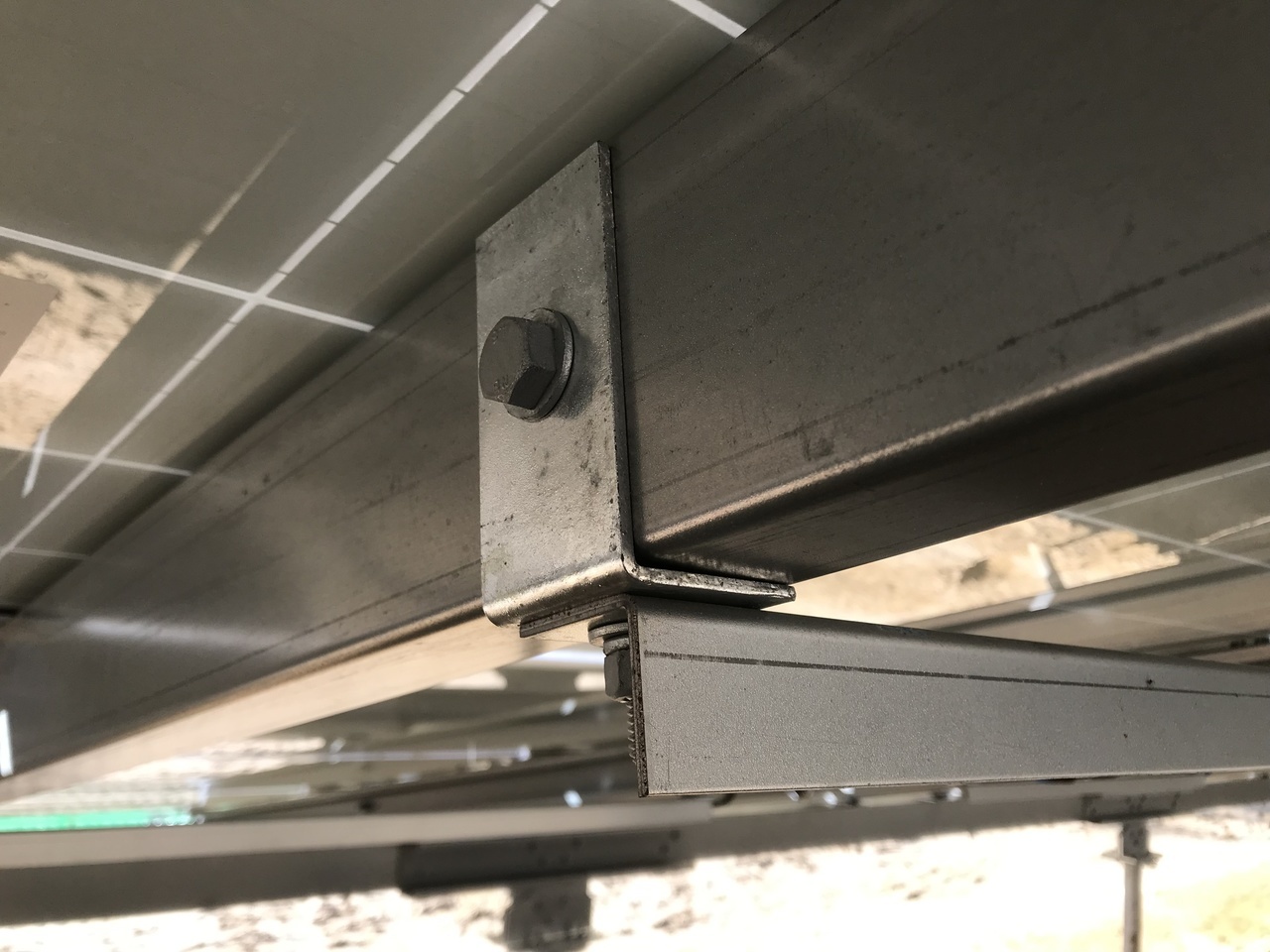

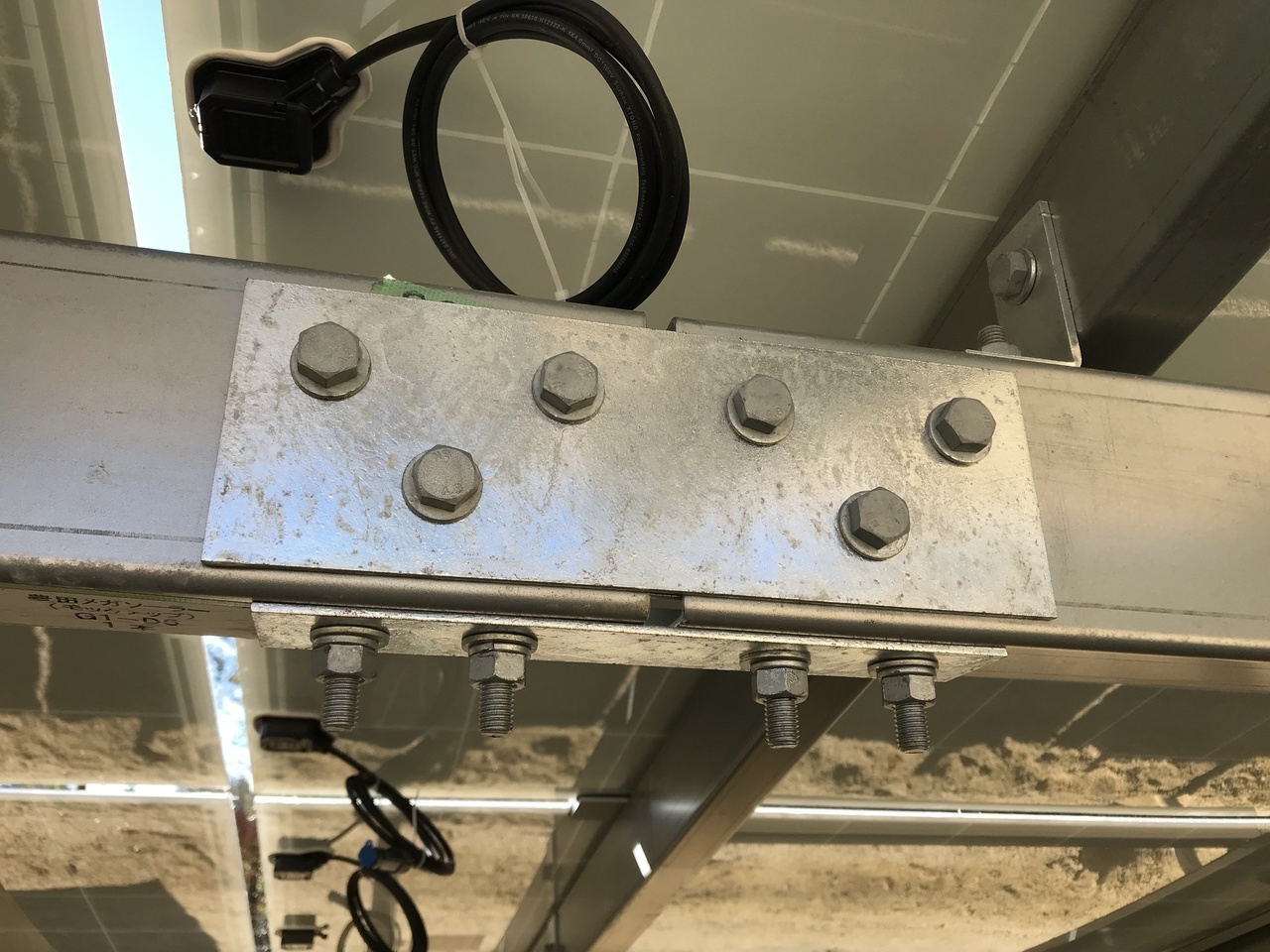

取付金物(ZAM)
取付金物(ZAM)
ベース金具 (溶融亜鉛鍍金)
(中国製)
(中国製)
鋼管基礎杭
(溶融亜鉛鍍金)
(中国製)
(溶融亜鉛鍍金)
(中国製)

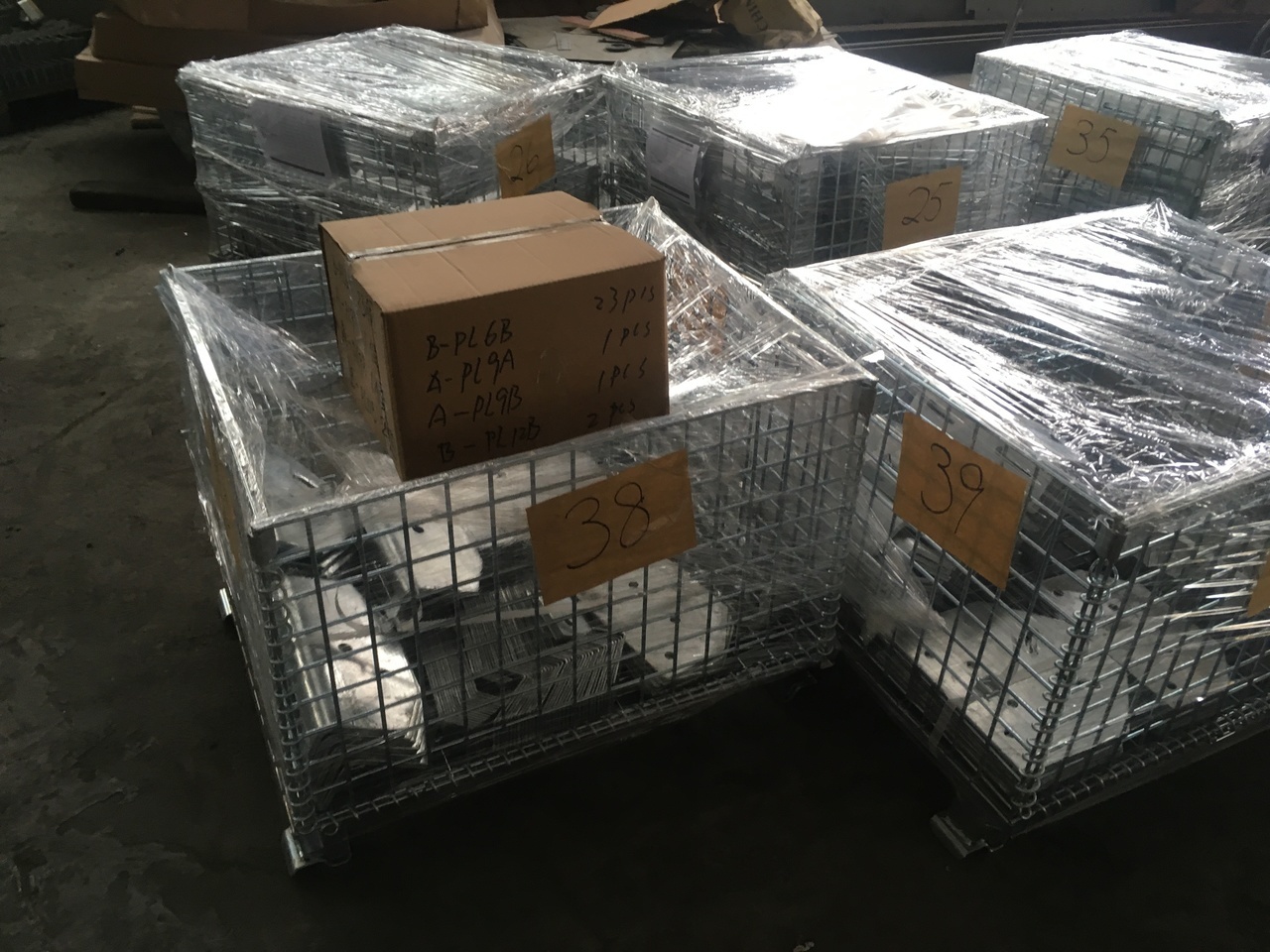

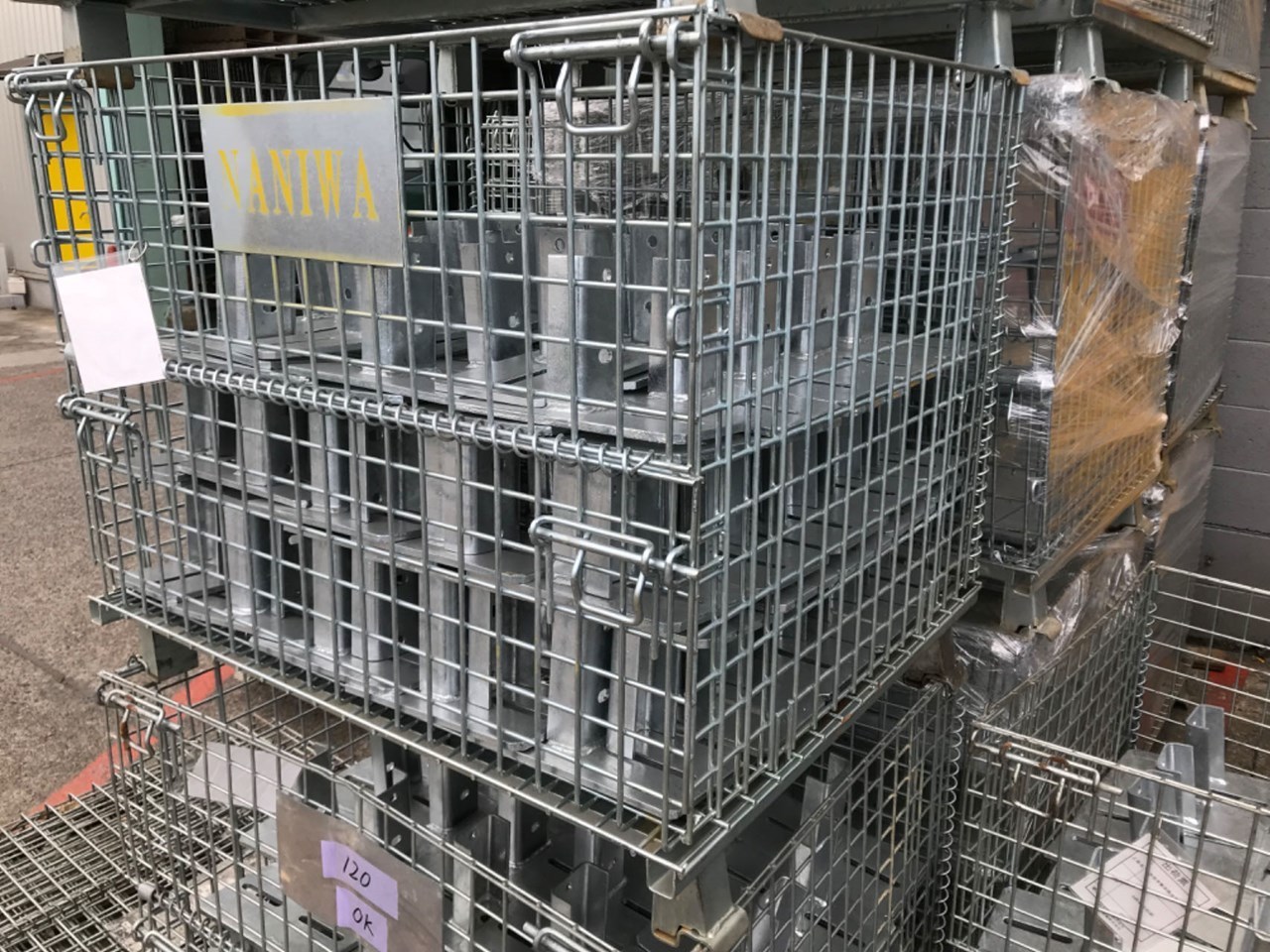

金具類はメッシュPLに
積載して現地納入
積載して現地納入
画像見出し

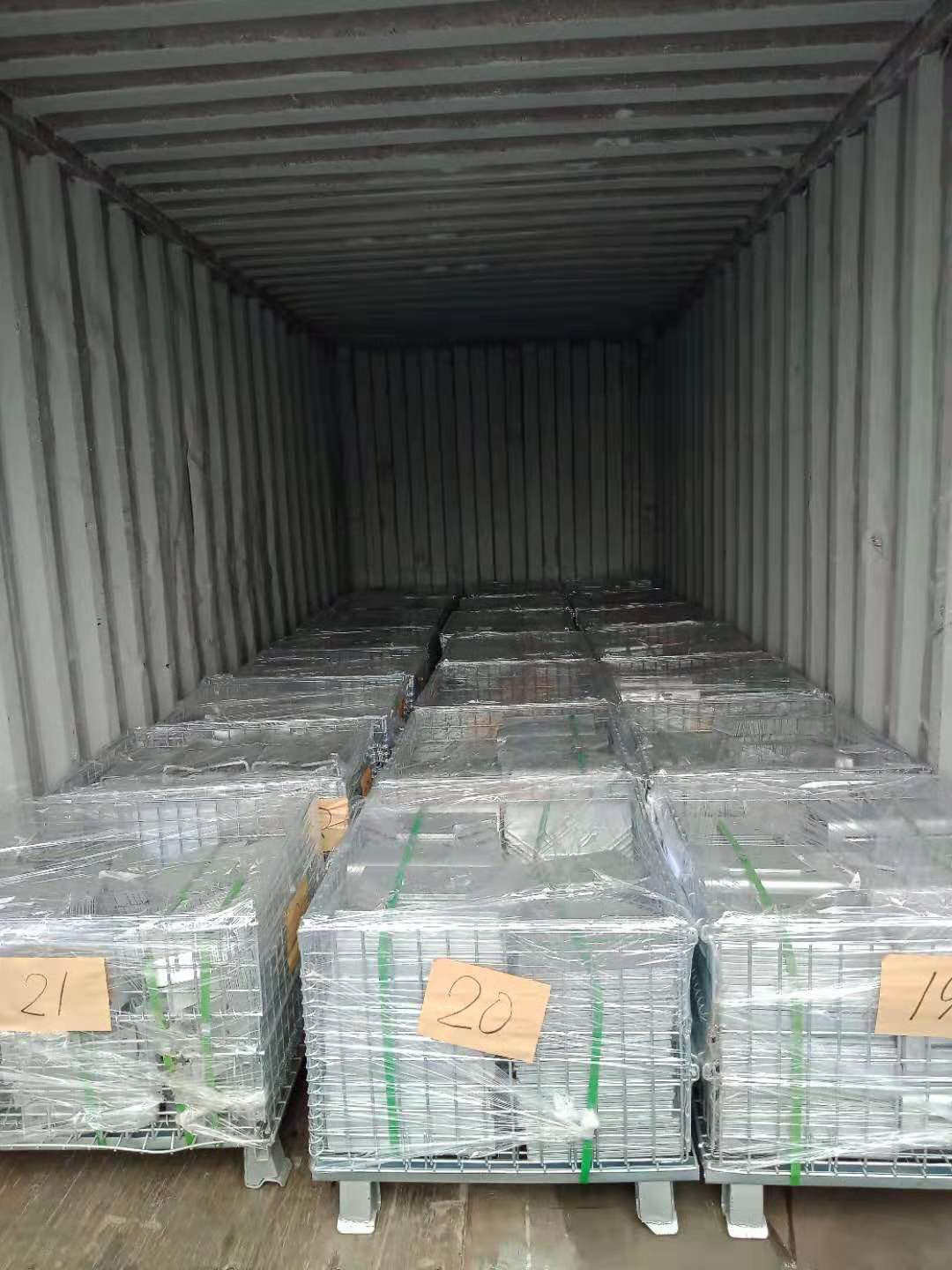

コンテナ積載状態

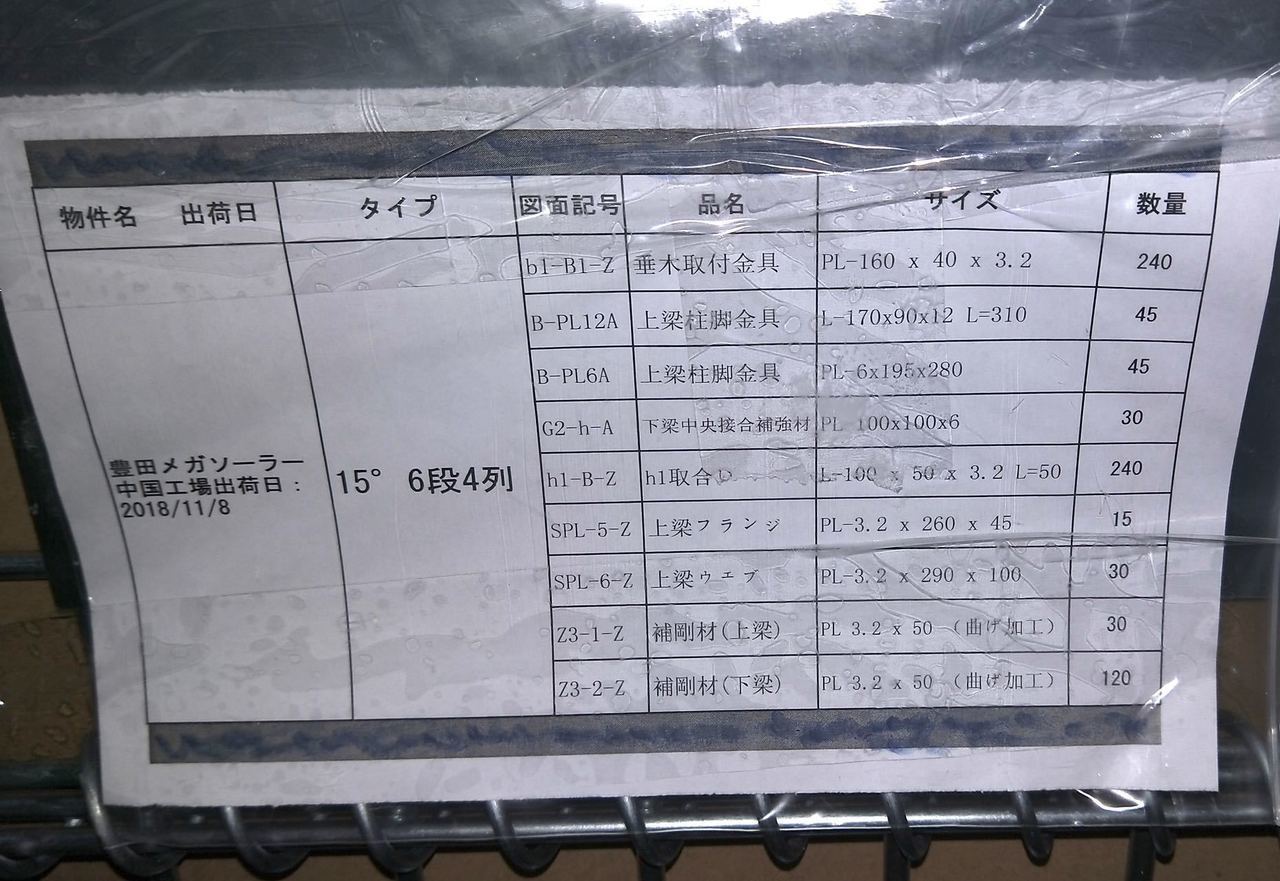

全てのPLに 梱包明細ラベルを貼付

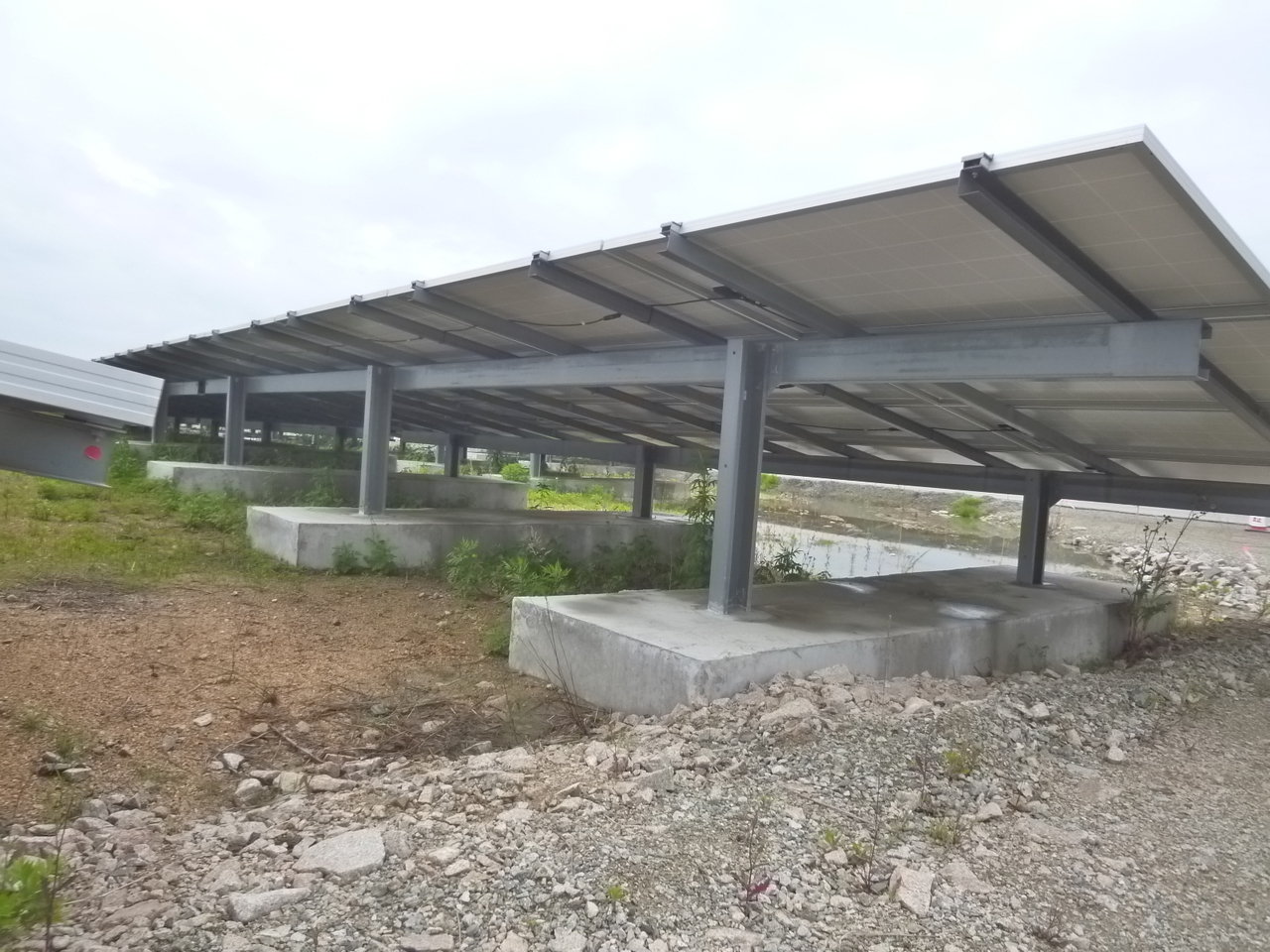

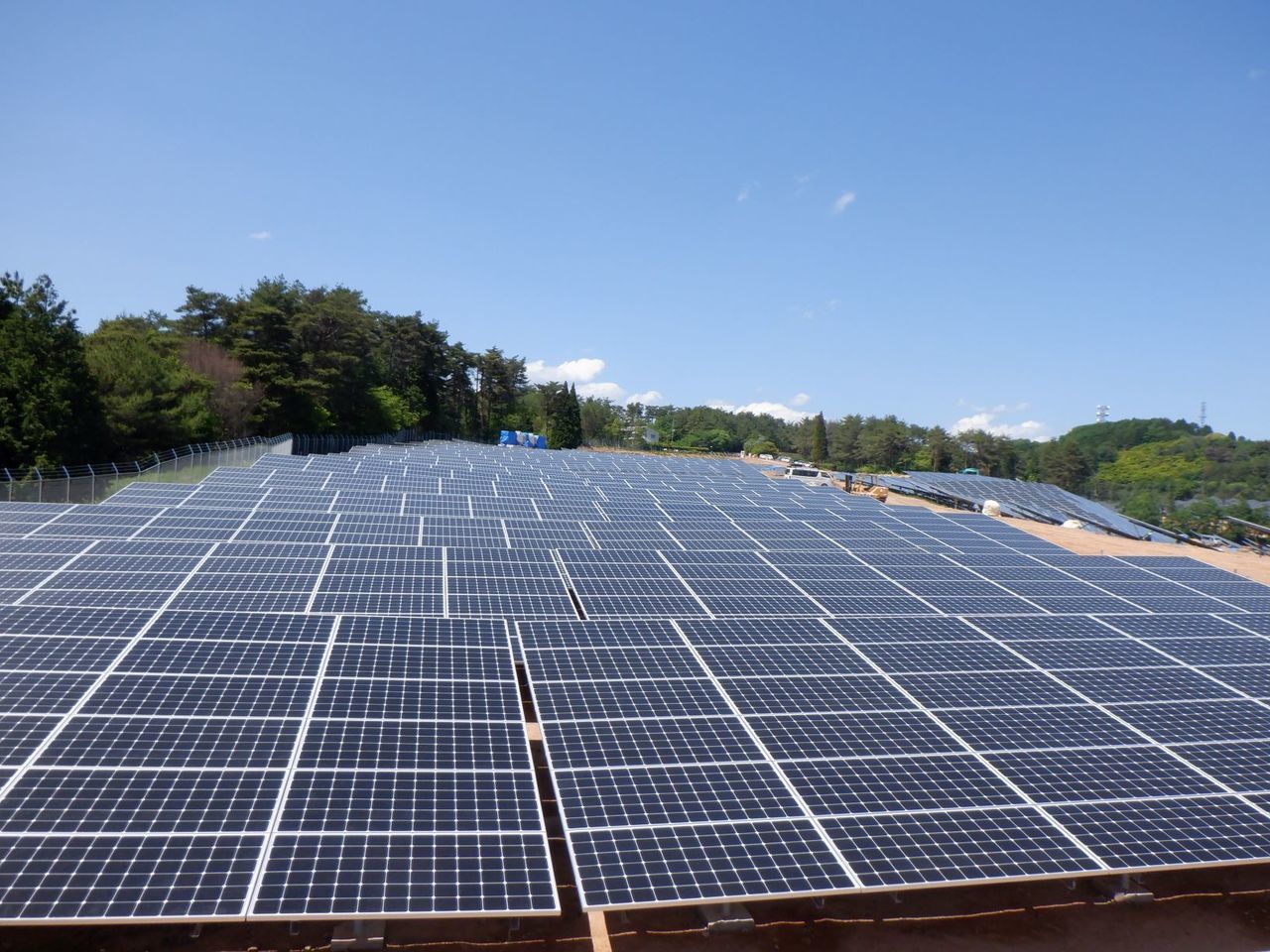

その他の製造納入実績
・夢前メガソーラー (兵庫県姫路市) パシフィコエナジー
発電規模：約72MW
主材, 接続金物：ZAM (浪速産業製造) 約2,000トン
鋼管杭(中国製)：約39,000本 ・南相馬(第1期＋第2期) (福島県南相馬市) ソーラーパワー南相馬・鹿島㈱ 発電規模：約60MW(第1期)＋約35MW(第2期)=約95MW 柱脚金具：浪速産業製造 約630トン ・黒川太陽光発電所 (宮城県黒川郡) ㈱IHIプラント 発電規模：約21MW 主材, 接続金物：ZAM (浪速産業製造) 鋼管杭(中国製)：約5,000本(浪速産業 中国製) ベース金具：Q235B (浪速産業 中国製) ・丸森太陽光発電所 (宮城県伊賀郡) 東光電気工事㈱ 発電規模：約28MW(全体約40MW) 鋼管杭(中国製)：約15,000本 ベース金具(中国製)：約150トン ・勝浦植野メガソーラー発電所 (千葉県勝浦市) 発電規模：約32MW 主材, 接続金物：ZAM (浪速産業製造) 鋼管杭(中国製)：約17,200本 ・大郷ソーラーパーク (宮城県黒川郡) juwi自然電力 発電規模：約28MW 主材, 接続金物：ZAM (浪速産業製造) 鋼管杭(中国製)：約12,700本(浪速産業 中国製) ・東松島太陽光発電所 (宮城県東松島市) 発電規模：約30MW 主材, 接続金物：ZAM (浪速産業製造) 鋼管杭(浪速産業 中国)：約11,500本 ベース金具(浪速産業 中国)：約150トン etc.....この他にも多数の案件の製造納入実績が有ります。
当社の強み

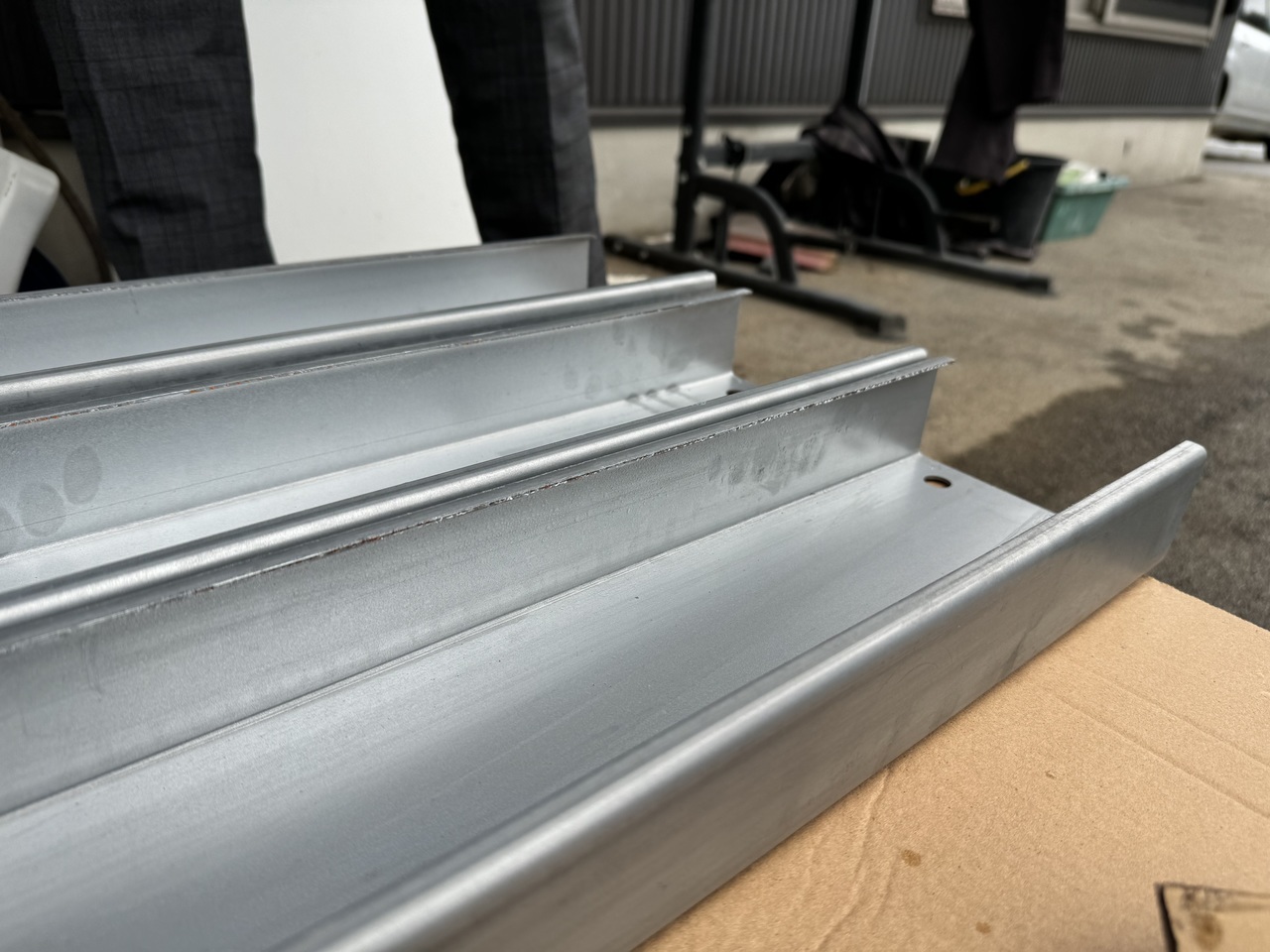

ブレーキプレス(折曲機)で曲げるので、角度付(θ=105°等)曲げ部材も少量から製作出来ます。
局部防蝕箇所については
クリア塗装を施します
(お客様の要望に基づく)
クリア塗装を施します
(お客様の要望に基づく)

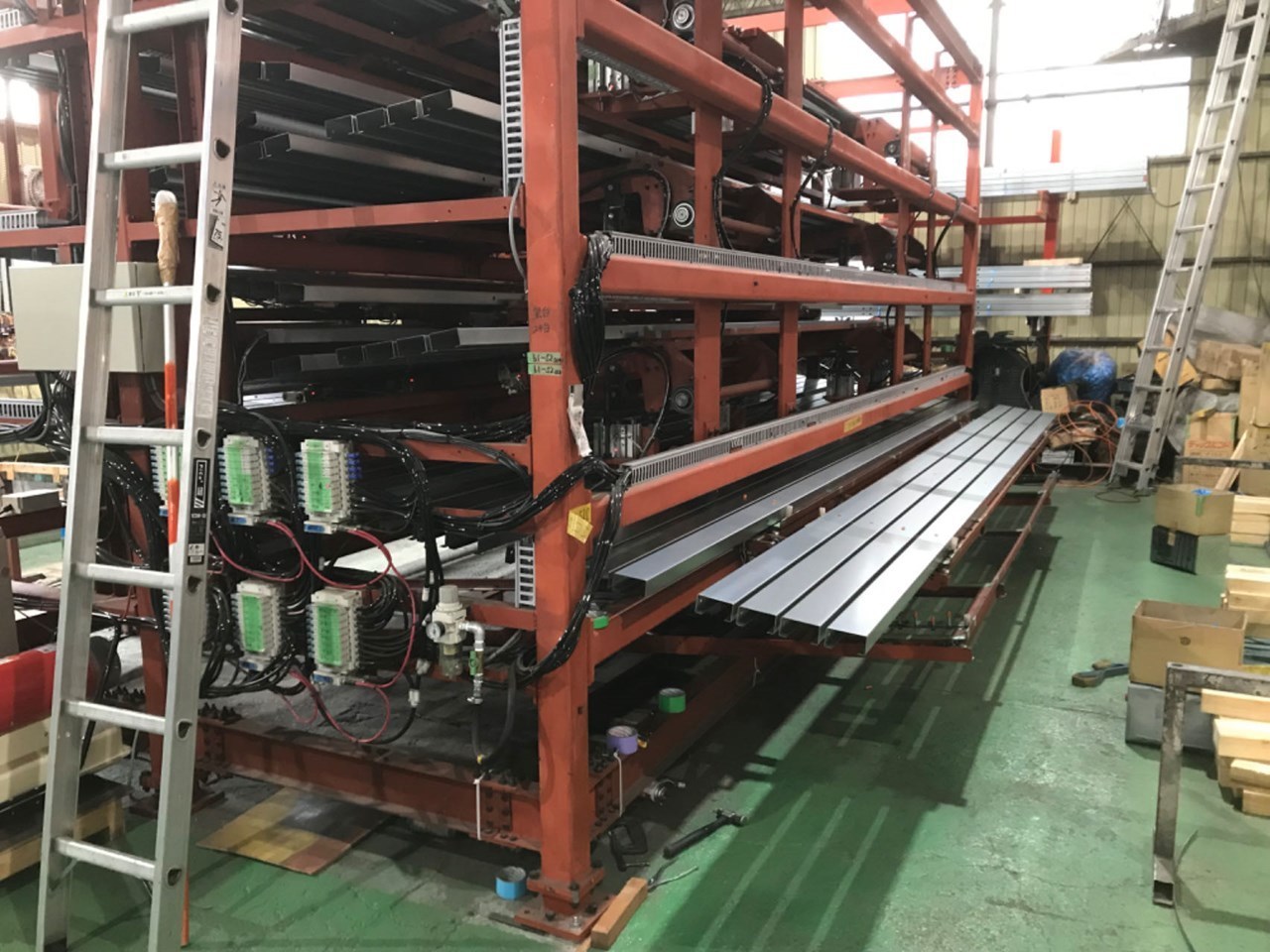

クリア塗装 自動乾燥ライン
ブレーキプレス(折曲機)と
当社作業員の丁寧な作業で、
寸法精度や曲げ角度の精度は高くなっております。
当社作業員の丁寧な作業で、
寸法精度や曲げ角度の精度は高くなっております。

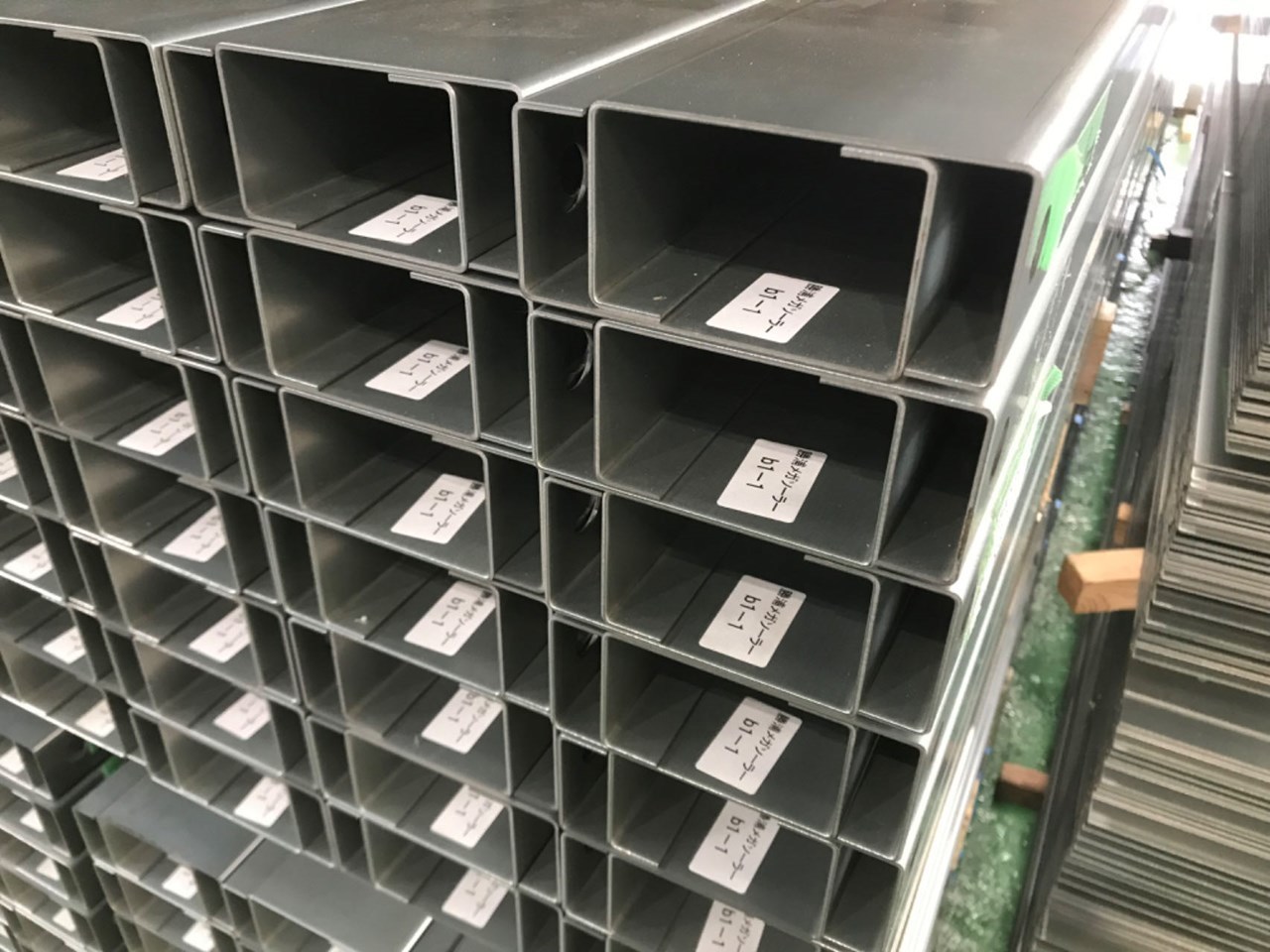

お客様の要望に基づいて、
1本1本に品番ラベルを貼ることも可能です。
1本1本に品番ラベルを貼ることも可能です。

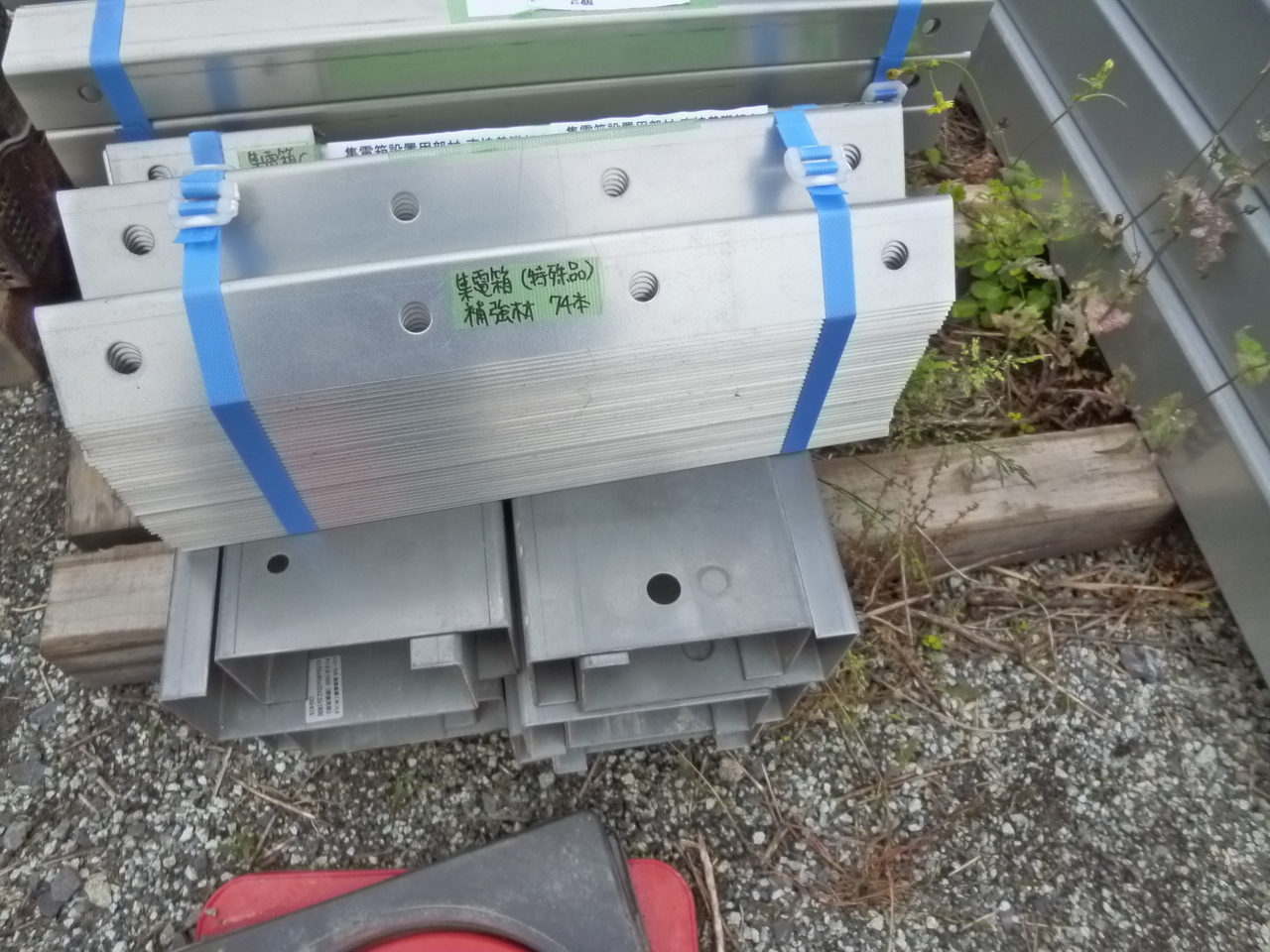

現場で部材識別が出来るように、
梱包ラベルを貼っております。
梱包ラベルを貼っております。

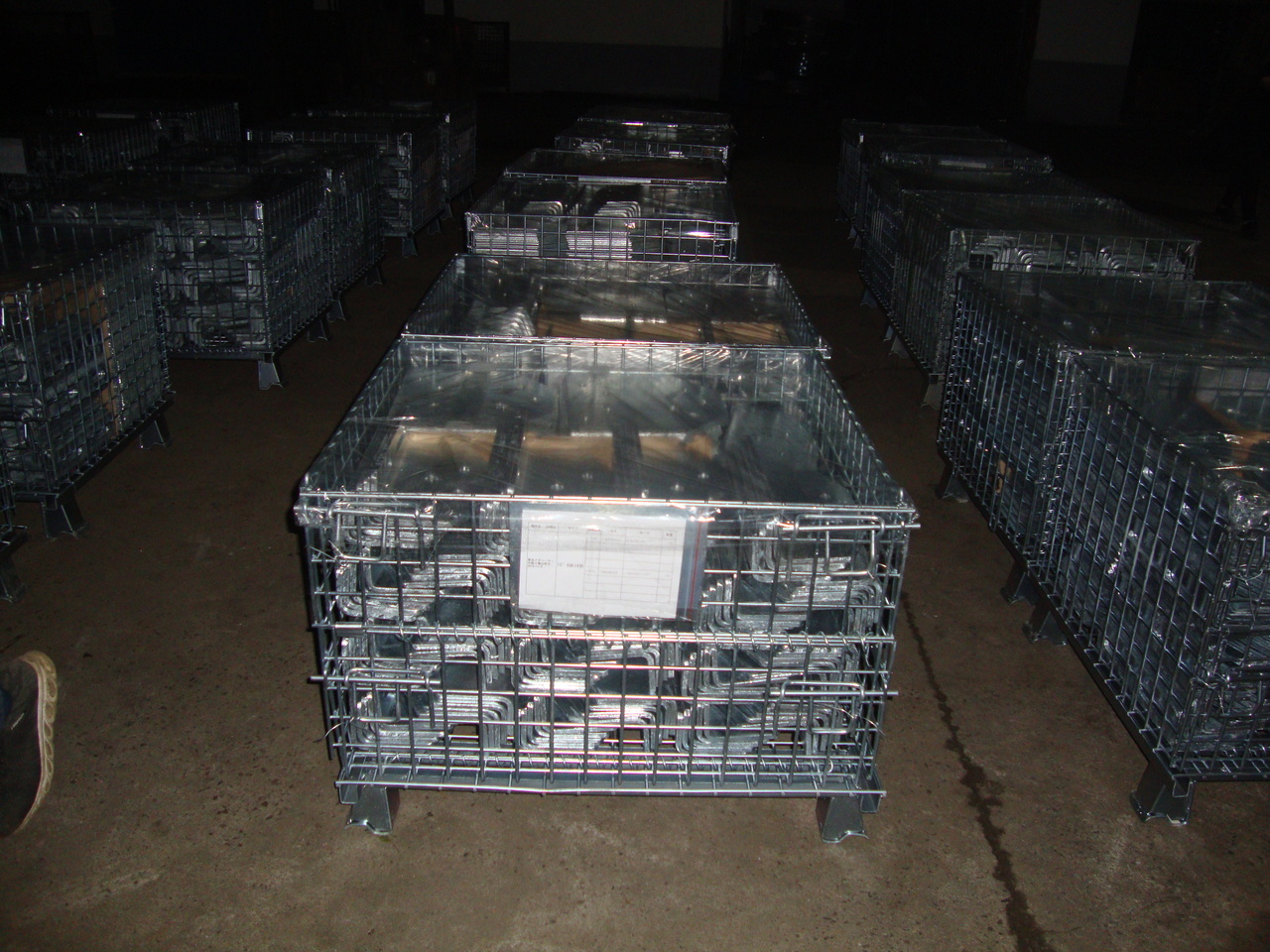

金具類(ZAM, 溶融亜鉛鍍金)
弊社仕入れのメッシュPLに積載
弊社仕入れのメッシュPLに積載

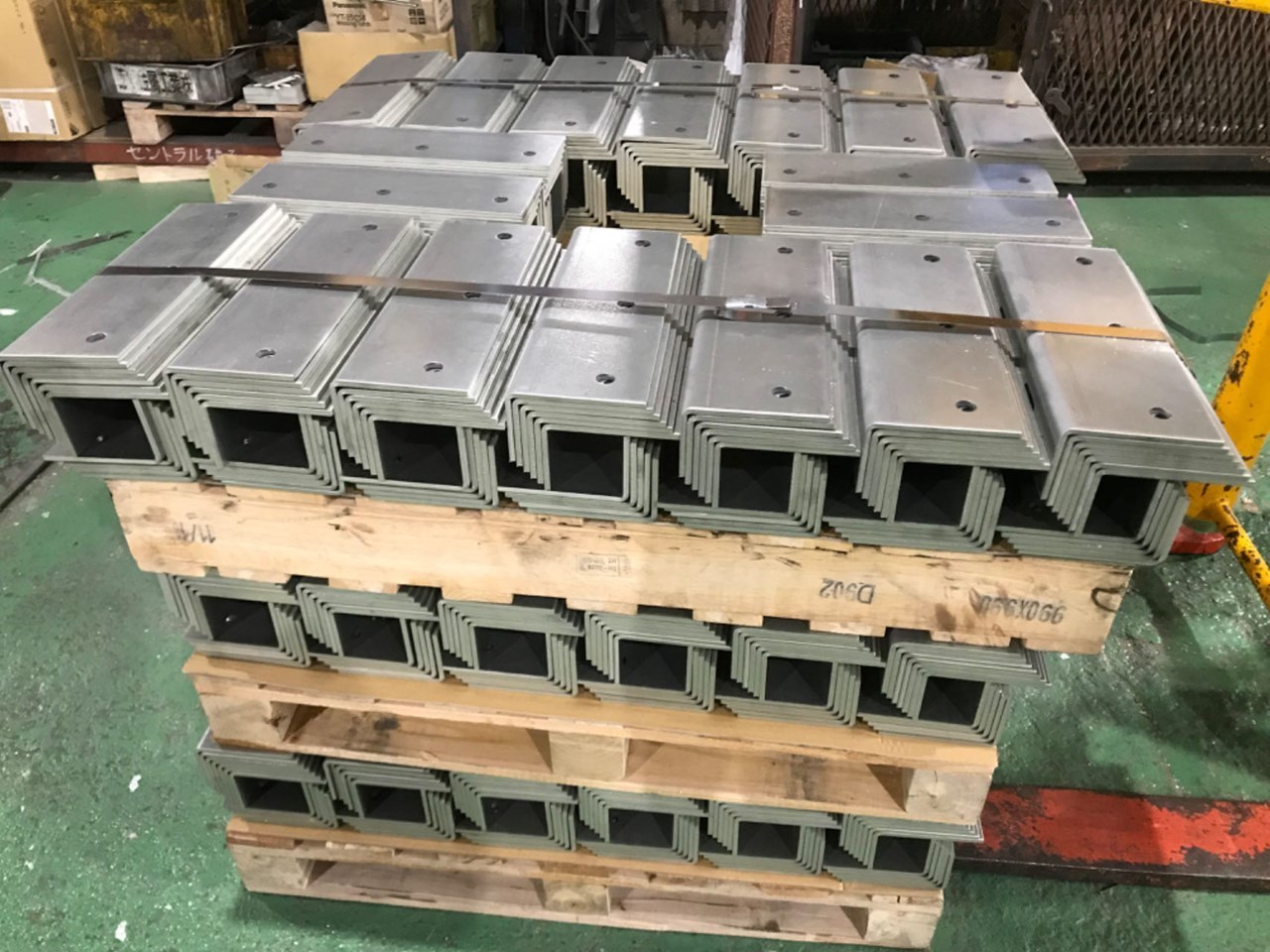

金具類(ZAM, 溶融亜鉛鍍金)
木パレットで納入も可能
木パレットで納入も可能

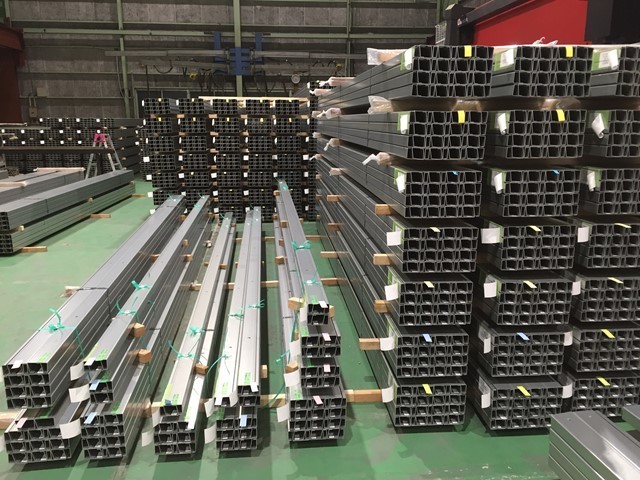

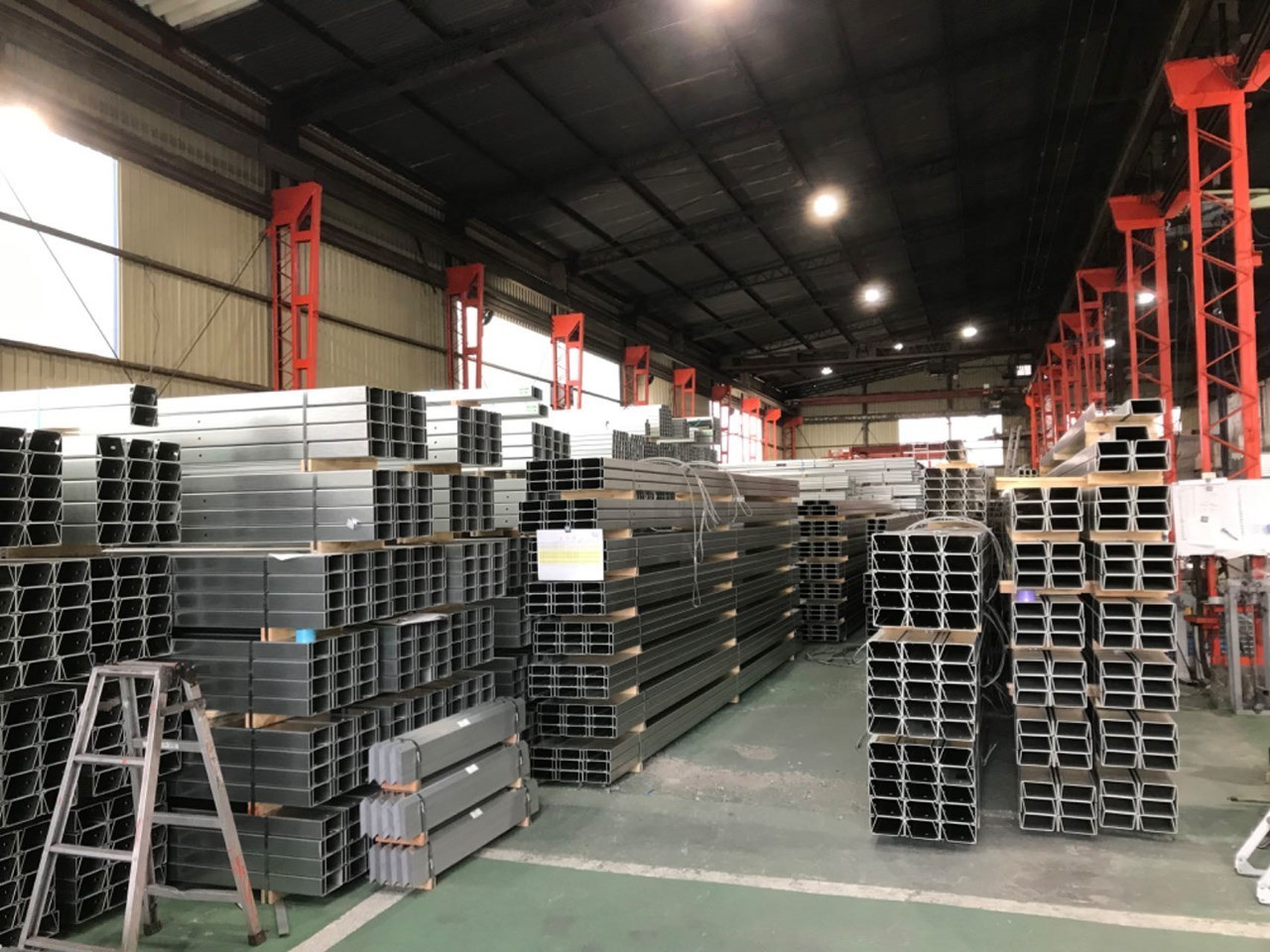

出荷待ち 製品保管場
(永海工場)
(永海工場)

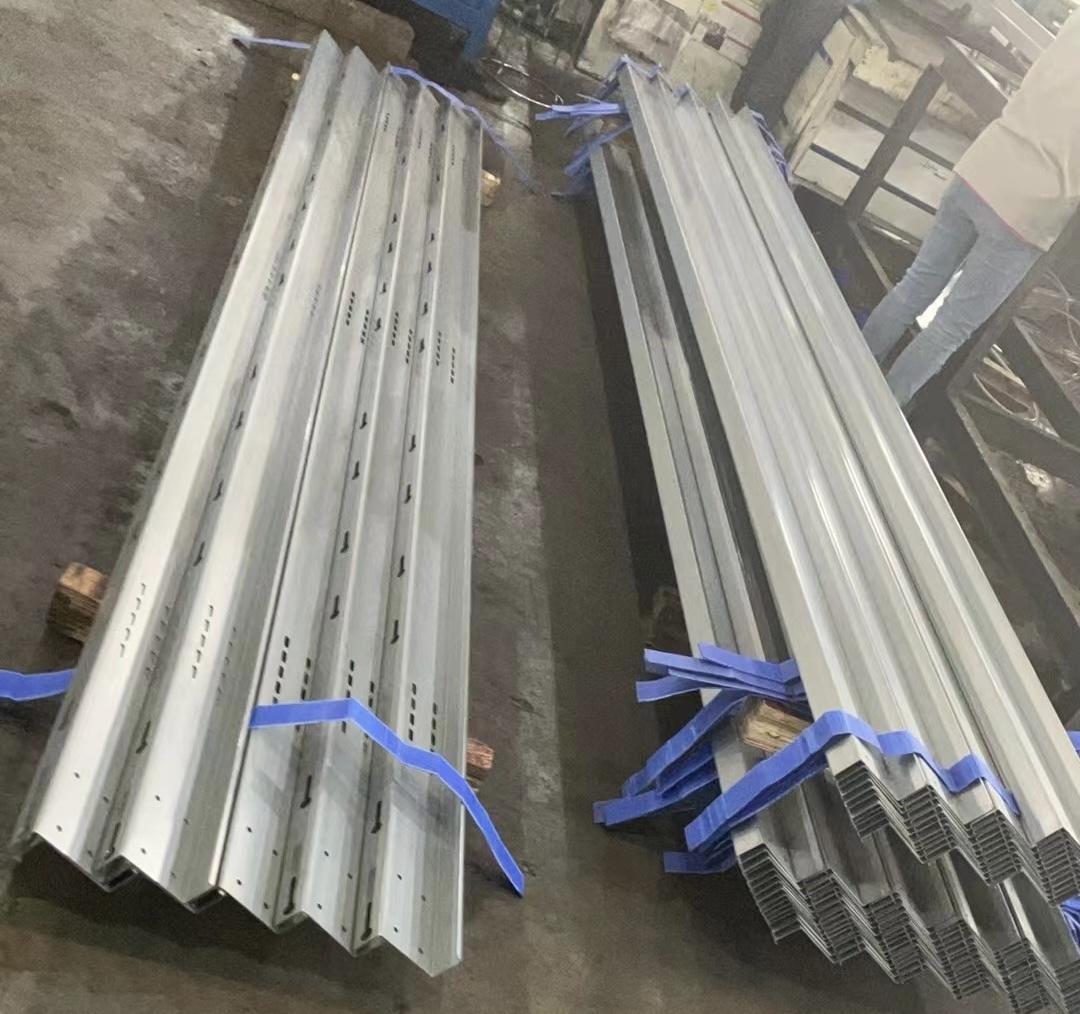

■中国製 高耐鋼(Zn, Al, Mg)架台
溶融 合金(Zn－6%Al－3%Mg) 鍍金鋼板
鋼材製造メーカー：中国 首鋼集団(Shougang)製

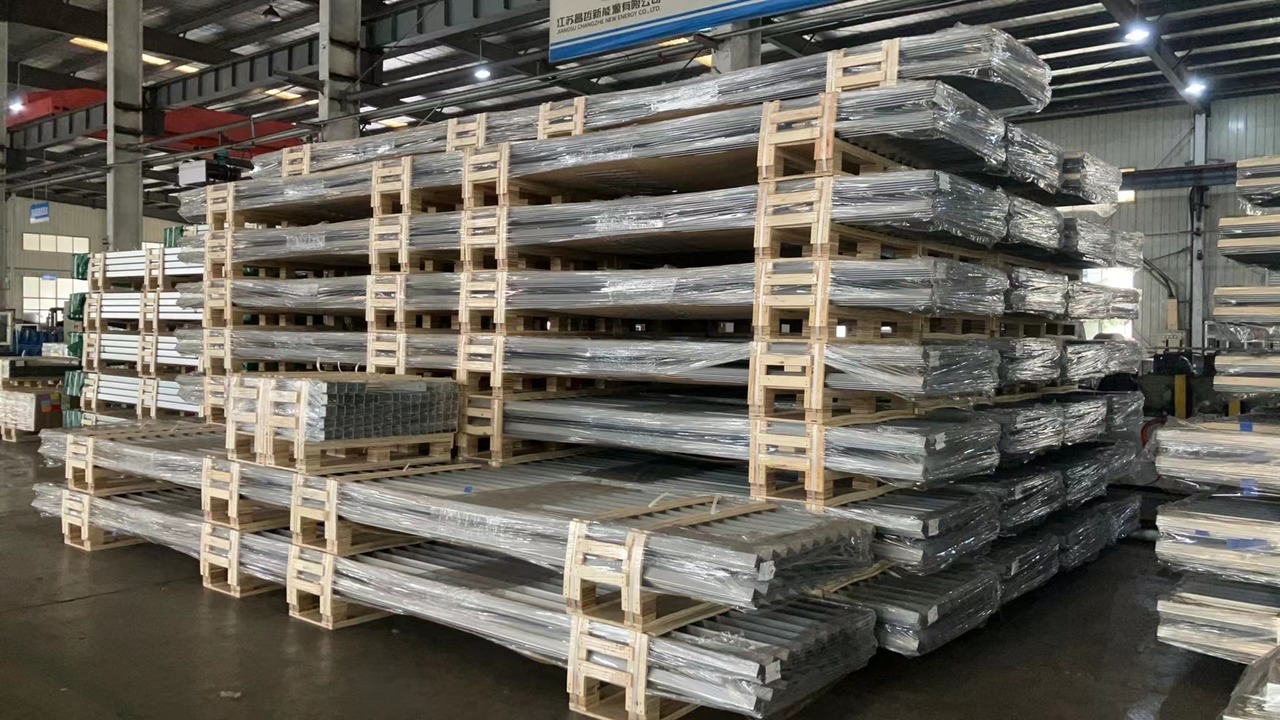

梱包荷姿

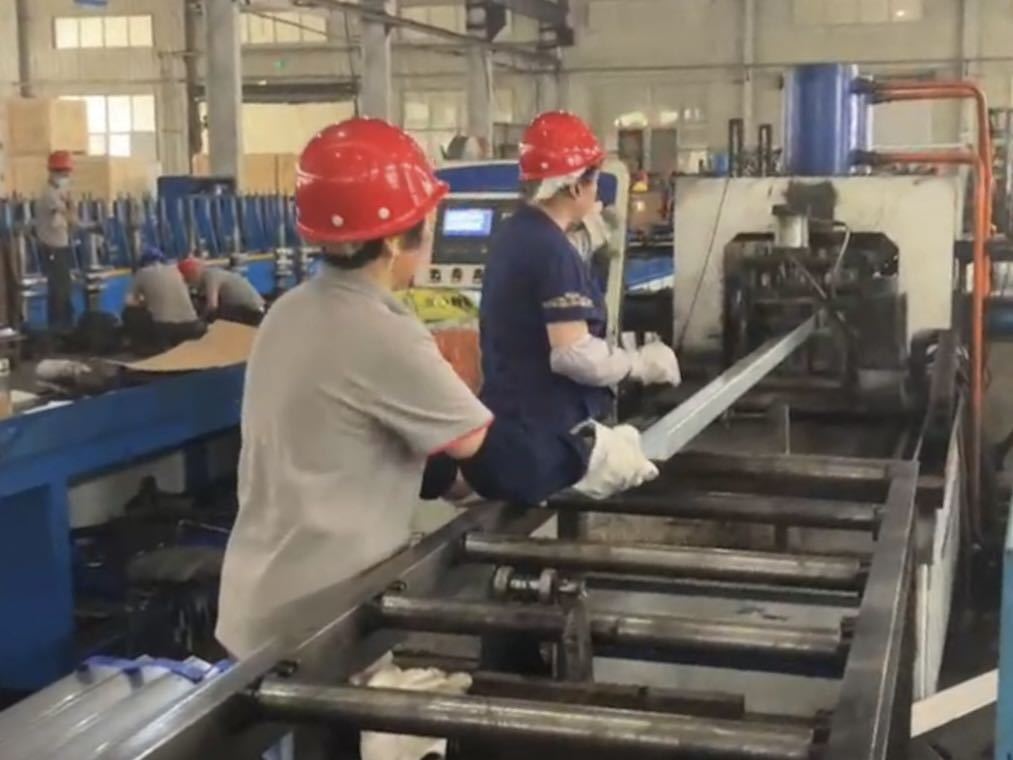

製造工程

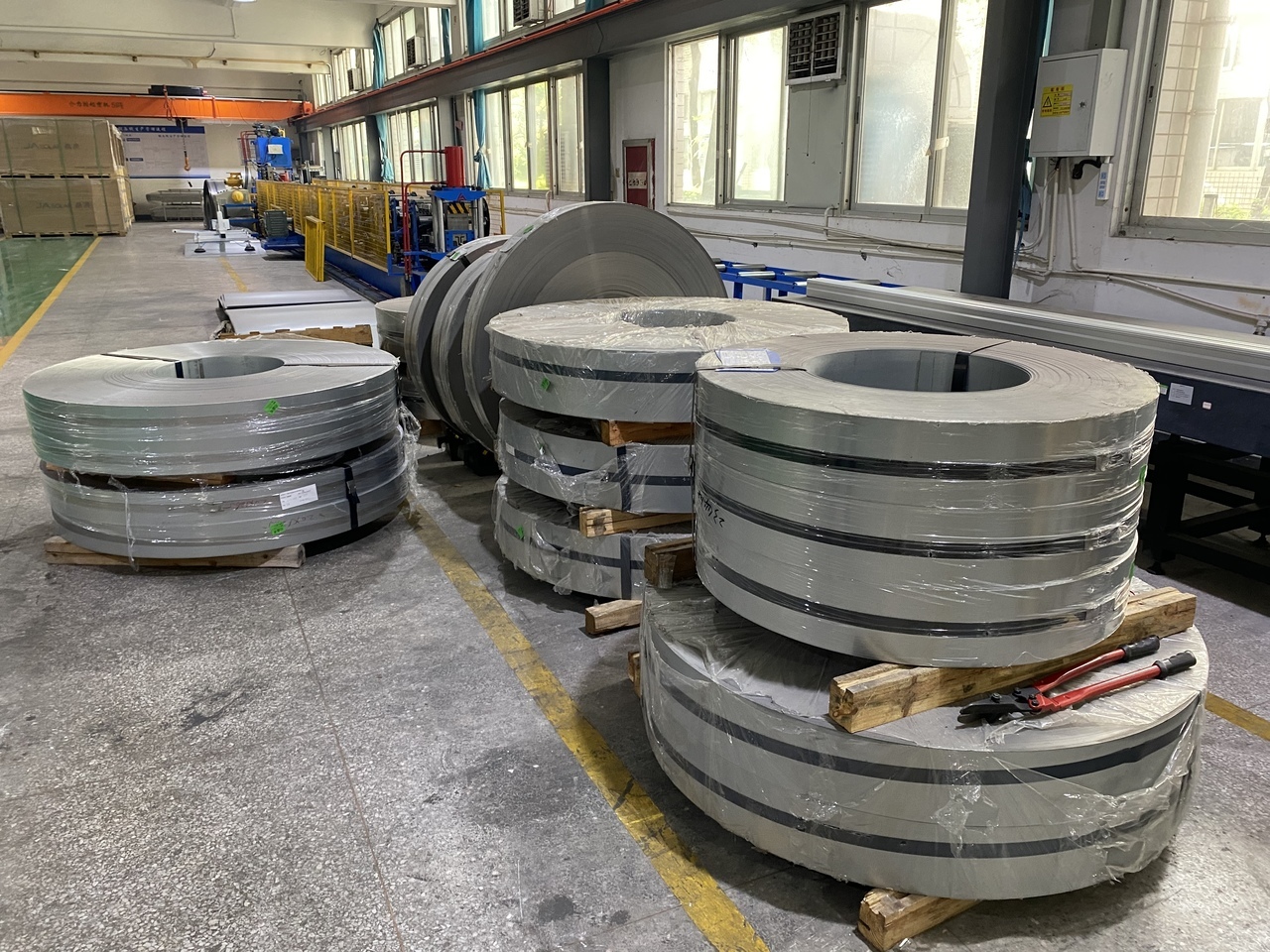

① スリットコイル

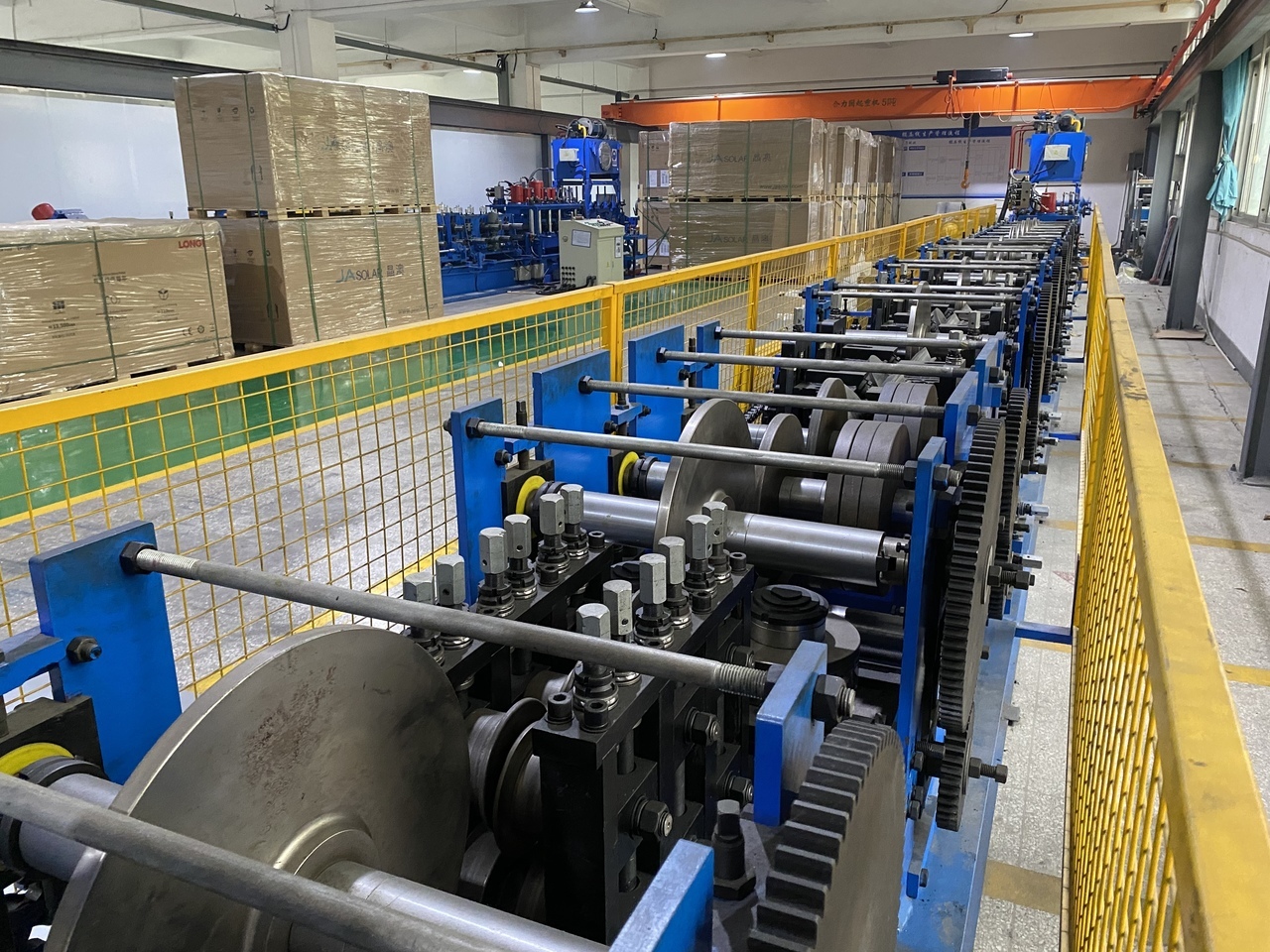

② フォーミング成型/切断

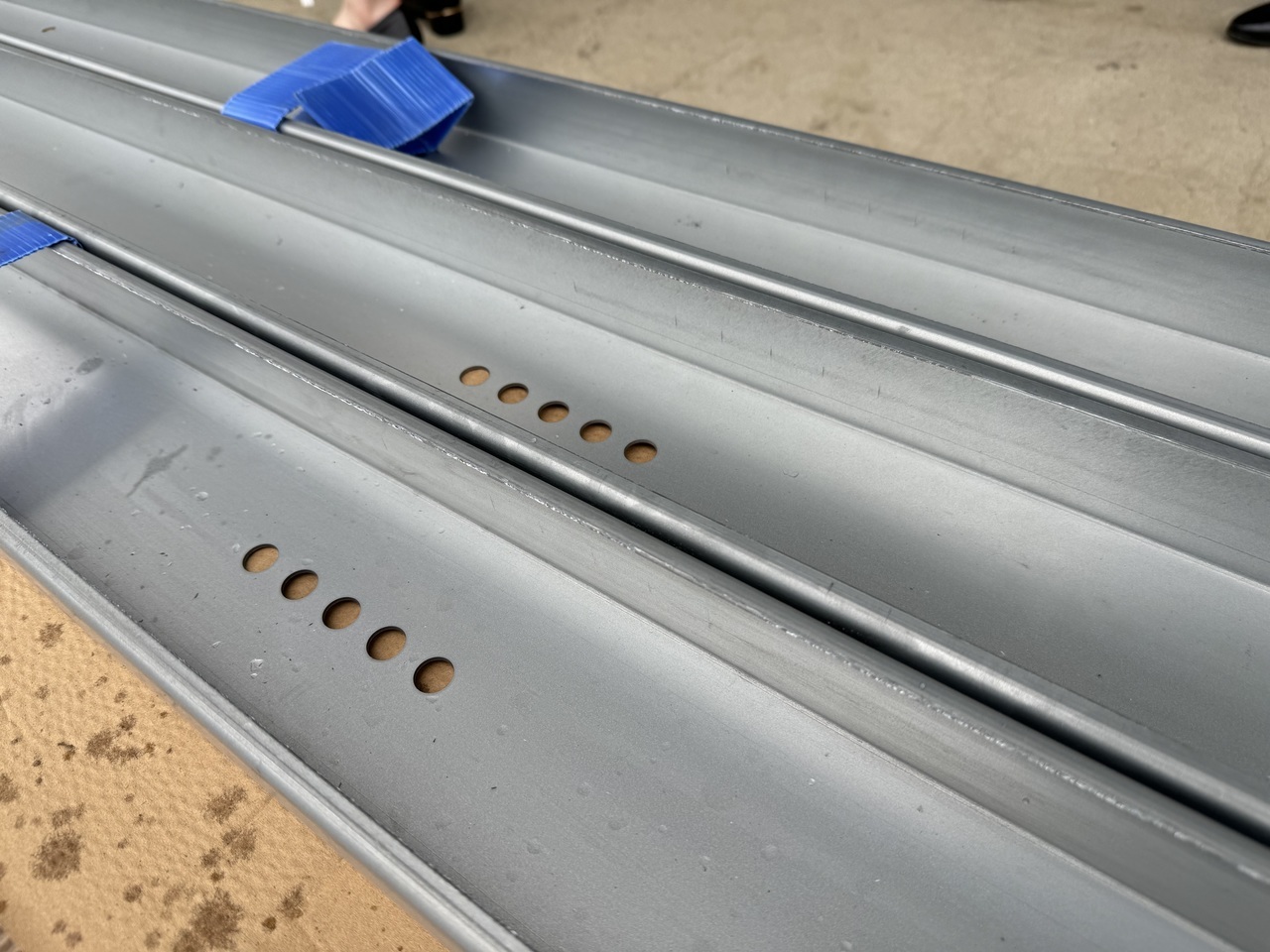

③ 孔加工(自動孔明け機)

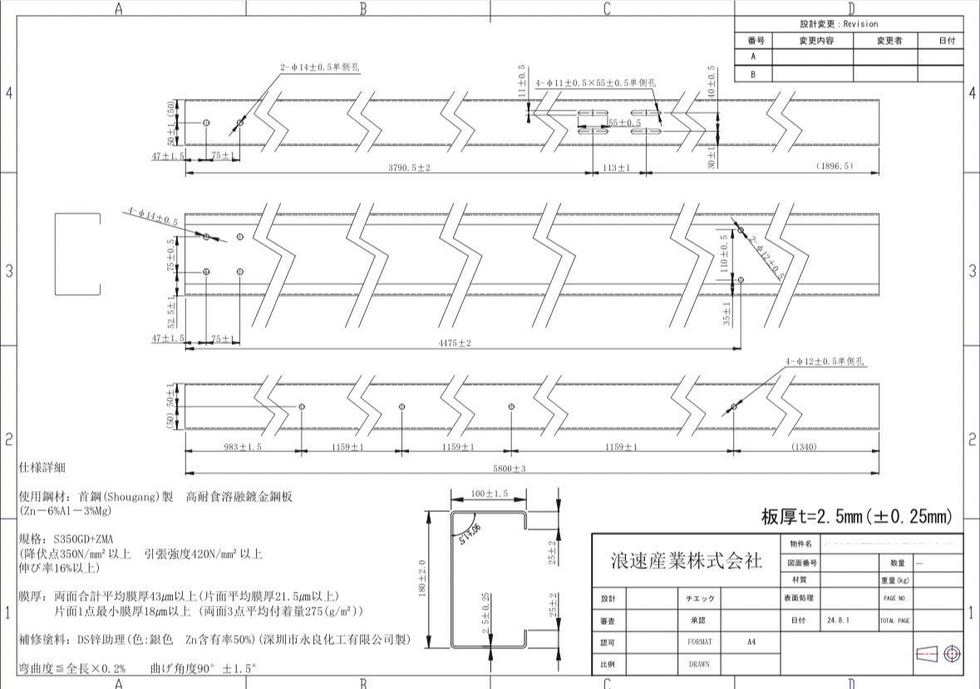

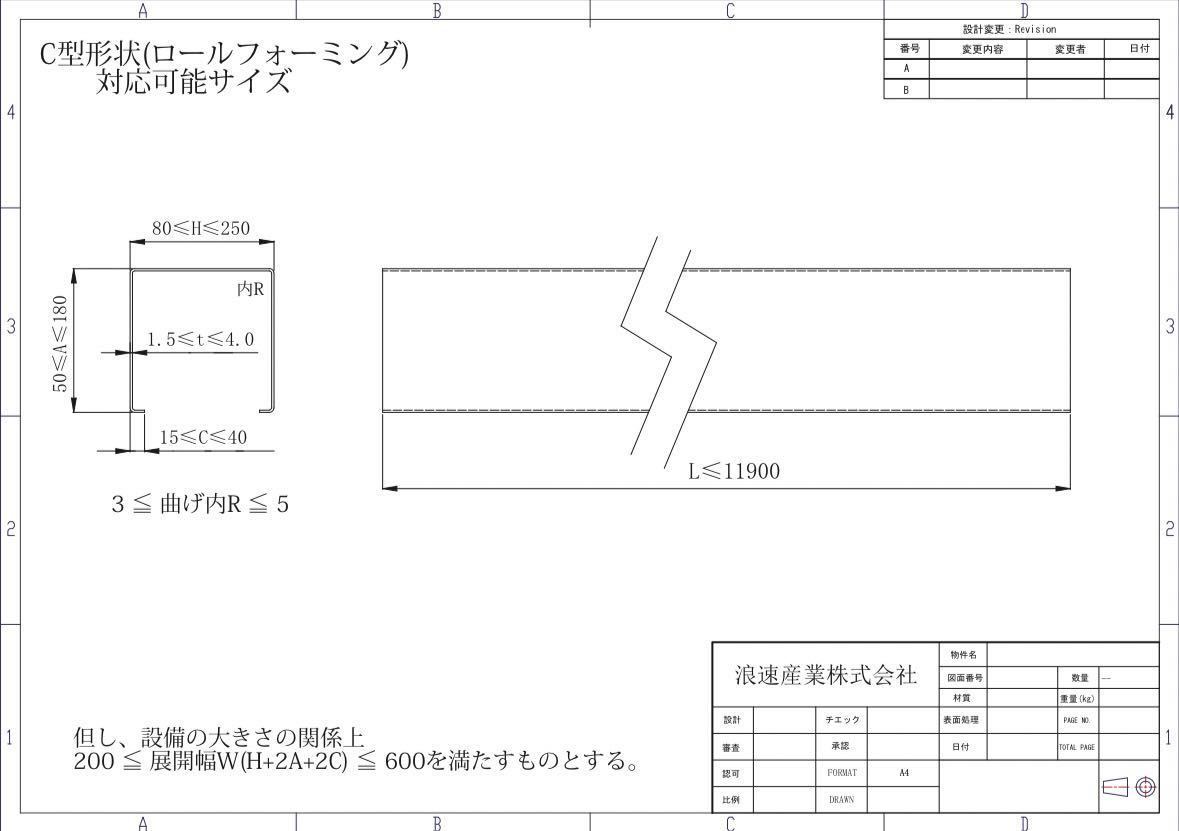

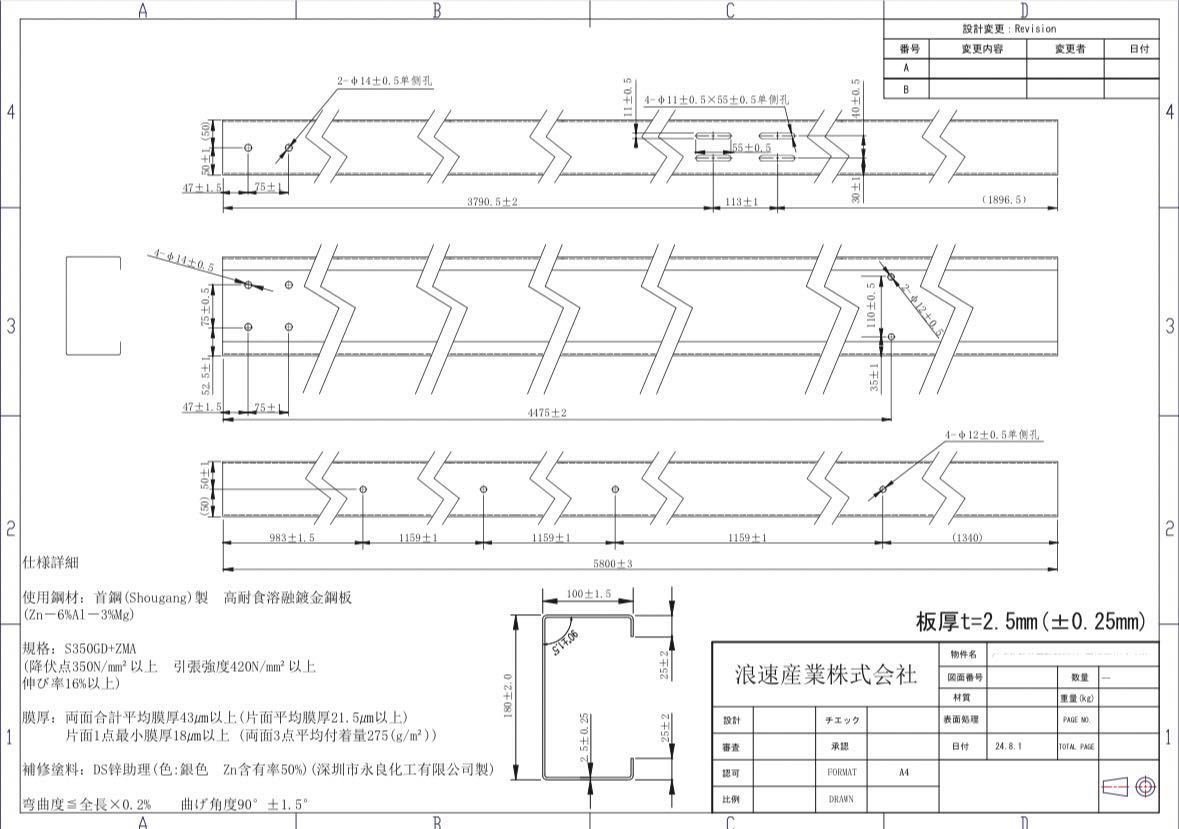

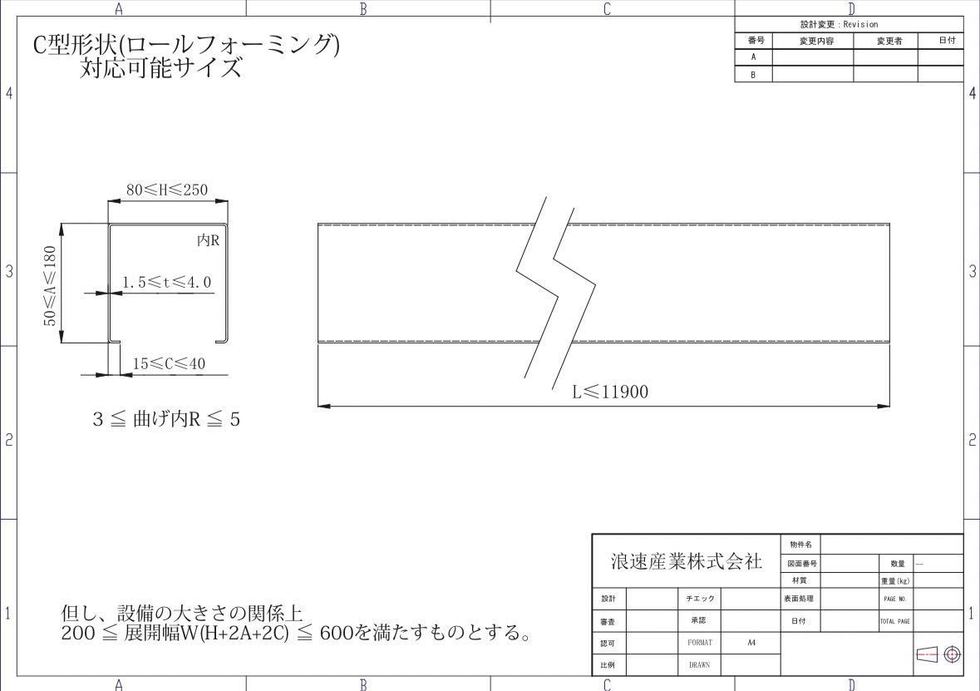

C型 断面形状寸法(参考)
80 ≦ H ≦ 250 50 ≦ A ≦ 180 15 ≦ C ≦ 40
1.5mm ≦ 板厚 t ≦ 4.0mm 全長L ≦ 11900mm

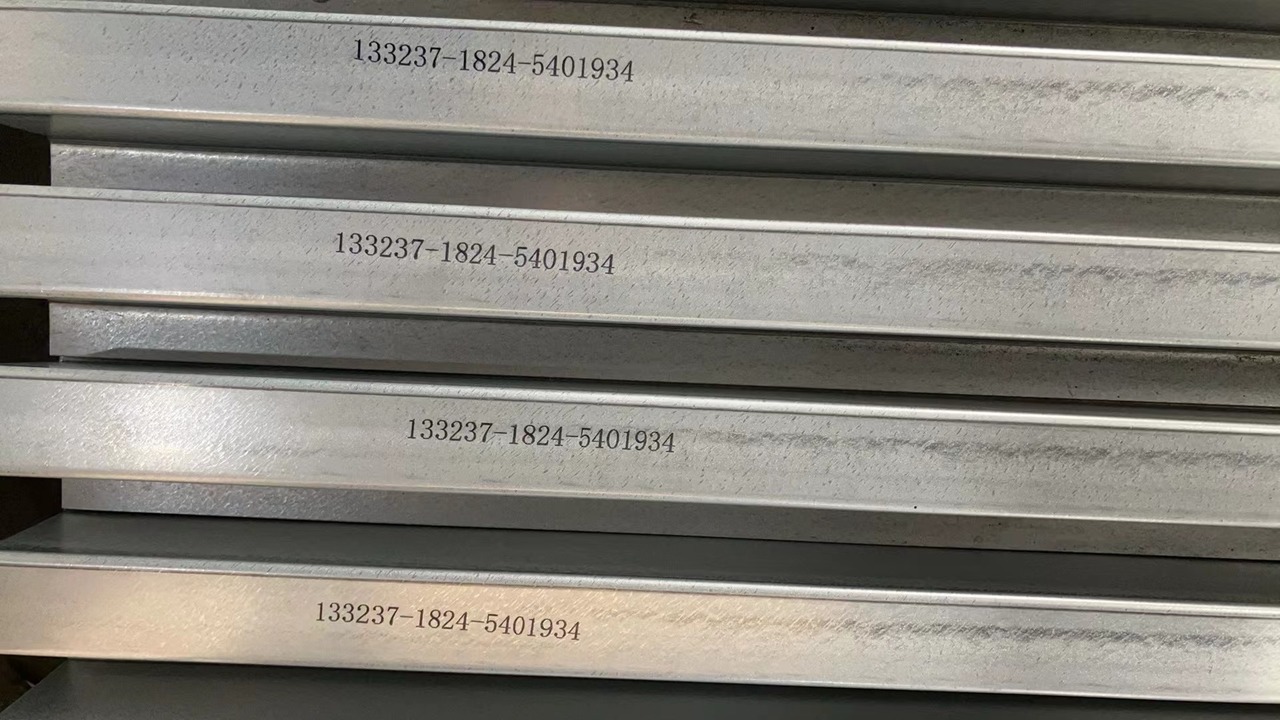

品番識別印字
ロット番号印字

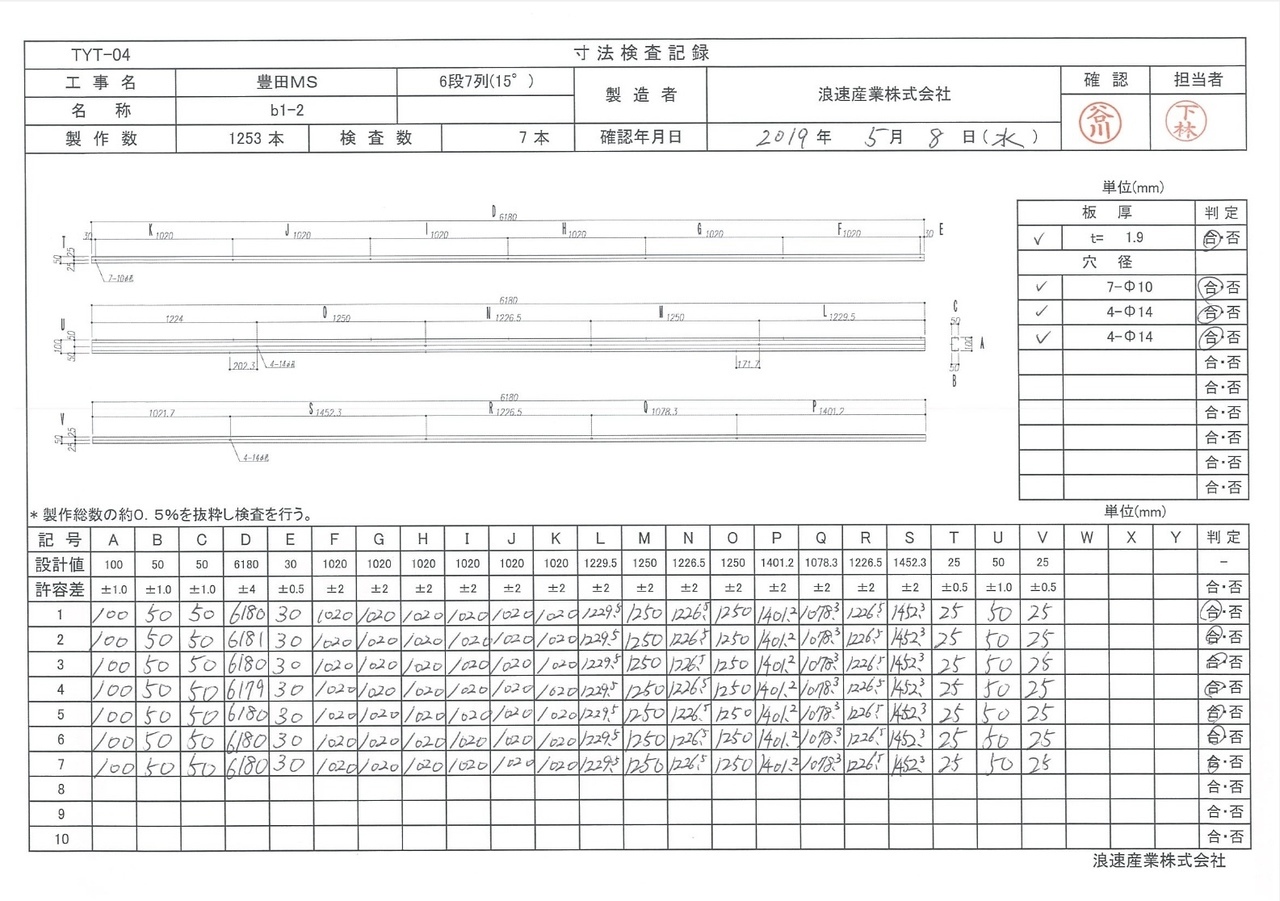

加工精度 参考

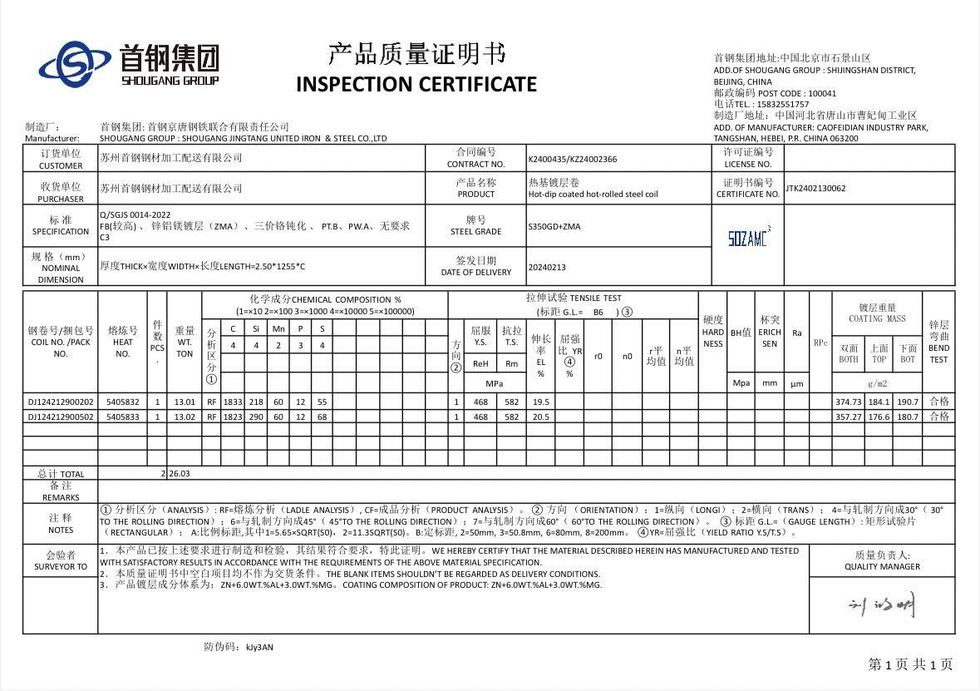

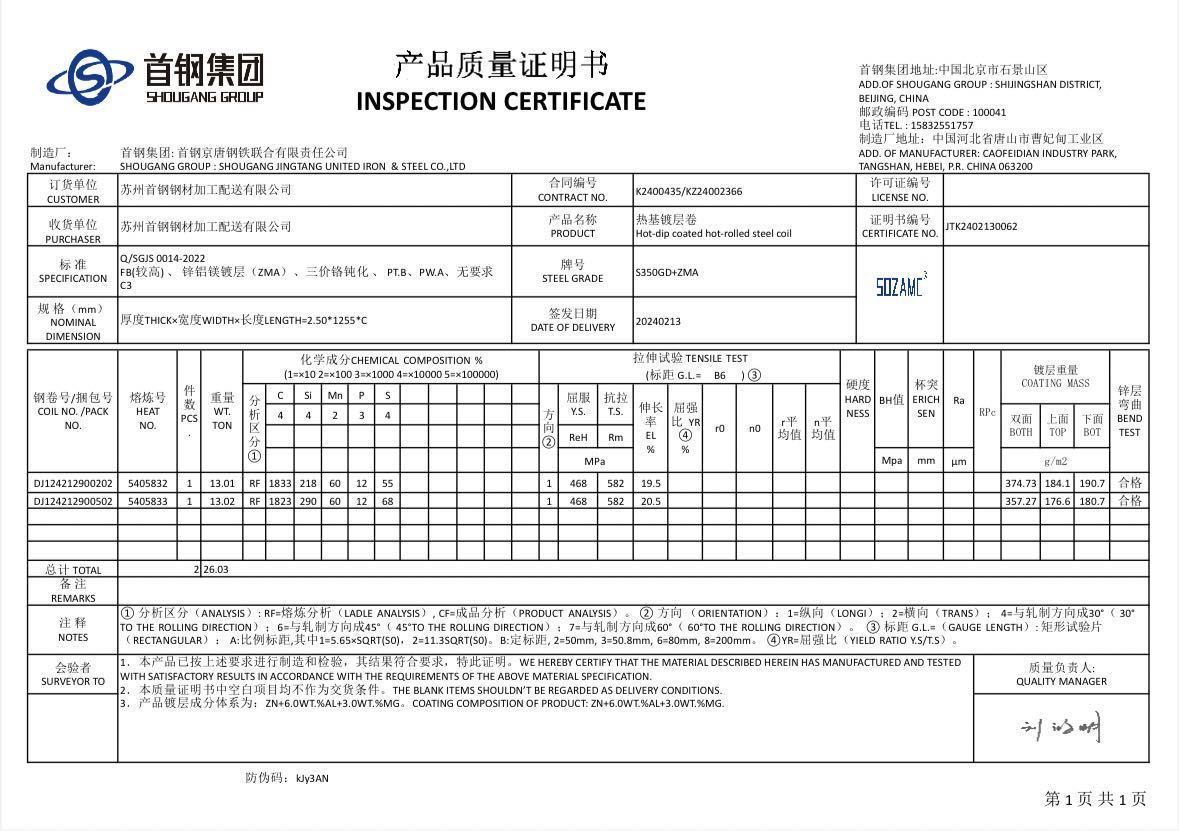

鋼材材質証明(ミルシート) 参考
